Materiales de fuentes renovables.
Aprovechamiento de resíduos de la industria agroalimentaria
Mercedes Villa-Carvajal
mvilla@ainia.es
Biotechnology Researcher,
Head of Bioproduction Pilot Plant
2. Materiales de fuentes renovables.
Aprovechamiento de residuos de la industria agroalimentaria
Indice
Introducción
•ainia Centro Tecnológico 2011
•Capacidades e infraestructuras: Planta piloto de Bioproducción
Fuentes renovables: Residuos de la industria agroalimentaria y
microorganismos
•Residuos I.A. = UPSTREAM
•Microorganismos clave =BOPRODUCCIÓN
•Productos =DOWNSTREAM=BIOPOLÍMEROS
¿CÓMO?
•Etapas del proceso de Bioproducción
¿POR QUÉ? Sostenibilidad vs viabilidad industrial
•Tendencias: Proyección de mercado
•Integración en procesos industriales: BIOREFINERY
2/22
4. centro tecnológico al servicio de la industria
ainia
Centro tecnológico al servicio de la industria
nuestra misión es participar activamente en la
consecución de la excelencia de las empresas a través de
la innovación, anticipándonos a las exigencias de la
sociedad y configurándonos como una organización de
profesionales reconocida como colaborador cualificado y
comprometido
ainia figura inscrita con el número 3
en el Registro de Centros de Innovación y Tecnología
4/22
(C.I.T.)
5. centro tecnológico al servicio de la industria
ainia se creó en 1987 promovido por el IMPIVA y un grupo de empresas
para fomentar la I+D+i y alcanzar así una mayor competitividad en el sector
más de 1.100 asociados y 1.400 clientes de todos los sectores alimentarios y
de otros afines.
20 años de experiencia, crecimiento sostenido y superación constante.
una filosofía de trabajo orientada a la empresa
investigación aplicada, actuaciones orientadas a dar soluciones a medida.
equipos multidisciplinares para dar respuestas globales.
escuchamos al mercado, nos comprometemos y asumimos riesgos tecnológicos. 5/22
6. una organización con capital humano, recursos técnicos e infraestructuras
Capital humano
190 profesionales .
70 % doctores y titulados universitarios.
30 % técnicos formación profesional.
formación continua en los mejores centros y universidades del mundo.
formación multidisciplinar, más de 21 disciplinas diferentes.
Instalaciones y recursos técnicos
12.000 m2 de instalaciones con los más avanzados equipos técnicos.
16 plantas piloto, 3 laboratorios, 1 laboratorio de seguridad clase III, salas de
formación y organización de eventos.
Inversión media anual en infraestructuras de 10 % del total de ingresos.
Sede central en Valencia y delegaciones
en Alicante, Barcelona, Madrid, Sevilla y Vigo.
6/22
7. respuestas eficaces para la empresa
la actividad de ainia: diferentes tipologías de servicio todas
orientadas a aportar valor a la empresa
• los Proyectos de I+D: objetivo prioritario.
• asistencias tecnológicas: soluciones rápidas y eficaces.
• servicios analíticos: referencia en el sector.
• compromiso con la formación.
• ainia en el mundo: asesoramiento técnico y proyectos en cooperación.
• Consumolab: primer laboratorio en España especializado en el estudio
del comportamiento y preferencias del consumidor utilizando el análisis
sensorial.
• Altex: empresa de base tecnológica pionera en la tecnología de fluidos
supercríticos.
7/22

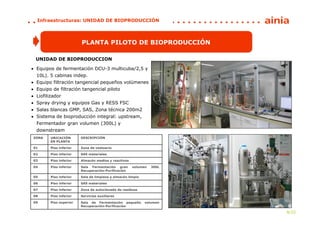

8. Infraestructuras: UNIDAD DE BIOPRODUCCIÓN
PLANTA PILOTO DE BIOPRODUCCIÓN
Resources & Facilities
UNIDAD DE BIOPRODUCCION
• Equipos de fermentación DCU-3 multicuba/2,5 y
10L). 5 cabinas indep.
• Equipo filtración tangencial pequeños volúmenes
• Equipo de filtración tangencial piloto
• Liofilizador
• Spray drying y equipos Gas y RESS FSC
• Salas blancas GMP, SAS, Zona técnica 200m2
• Sistema de bioproducción integral: upstream,
Fermentador gran volumen (300L) y
downstream
ZONA UBICACIÓN DESCRIPCIÓN
EN PLANTA
01 Piso inferior Zona de vestuario
02 Piso inferior SAS materiales
03 Piso inferior Almacén medios y reactivos
04 Piso inferior Sala Fermentación gran volumen 300L
Recuperación-Purificación
05 Piso inferior Sala de limpieza y almacén limpio
06 Piso inferior SAS materiales
07 Piso inferior Zona de autoclavado de residuos
08 Piso inferior Servicios auxiliares
09 Piso superior Sala de Fermentación pequeño volumen
Recuperación-Purificación
8/22
10. FUENTES RENOVABLES
FUENTES RENOVABLES:
Residuos I.A = UPSTREAM
Generación de efluentes en industrias agroalimentarias
Ejemplos de subproductos
Industriales, productos Alternativas para la gestión y
Intermedios y efluentes: valorización de efluentes:
• Aguas de limpieza en • Depuración química, física y
industrias de procesado biológica para la reducción de
la carga contaminante
de vegetales, vinos,
mostos, etc.
• Filtración por membranas para
• Zumos, melazas, jarabes el tratamiento y la recuperación
de compuestos de interés
• Residuos de cultivos
vegetales
• Obtención de compuestos de
• Subproductos de interés a través de procesos
reacciones orgánicas microbianos
• Sueros lácteos
10/22
11. FUENTES RENOVABLES
Fuentes renovables: residuos y microorganismos
Microorganismos para producción de biopolímeros
MICROORGANISMOS: FUENTES RENOVABLES
Para la obtención de biopolímeros se pueden utilizar microorganismos tan diversos
como bacterias acido lácticas y microalgas ricas en polisacáridos.
Lactobacillus delbruecki
Ácido láctico
PLAs
Lactobacillus rhamnosus
Alcalígenes eutrophus
PHBs
Azotobacter vinelandii
Polisacáridos
Chlorella pyrenoidosa 11/22
12. FUENTES RENOVABLES
Fuentes renovables: residuos y microorganismos
EJEMPLO DE PRODUCTO: ÁCIDO LÁCTICO
MATERIA PROCESO FERMENTATIVO RENDIMIENTO
PRIMA
Glucosa: 10-60 g de glucosa 89-90% 0.74-0.9 g de láctico/ g
MEDIOS F de N: aprox 25 g/L de glucosa
SINTÉTICOS Tiempo : 48-72 h Lactobacillus casei,
pH: 6 Lactobacillus delbrueckii y
Lactobacillus salivarus.
H de C: 51 % de azúcares 46-80-85%: L. delbrueckii
MELAZAS F de N: 69 g/L Utilizando pretratamientos
Tiempo: 2 y 5 días como ácido sulfúrico y calor
pH: 6 (60ºC): 96%: L. delbrueckii
ATCC 9649
H de C: 50 g/L glucosa (madera)
HIDROLIZA F de N: 15 y 60 g/L (licor de maíz) 93 %: Enterococcus faecalis RKY1
DOS Tiempo: 60 h
VEGETALES pH: 6
H de C: 62 g/L lactosa 50%: L. delbrueckii: 30 g/L de
SUERO DE F de N: 9 g/L de proteínas Láctico, pH: 5.3
LECHE Tiempo: 2 y 5 días 88.7% L. bulgaricus: 55 g/L
pH: 6
APLICACIONES
ADITIVO EN AGROALIMENTACIÓN (refrescos, zumos de frutas y cárnico-curados)
SUSTRATO EN REACCIONES DE POLIMERIZACIÓN: POLILACTATOS (PLA). Films de envases y fibras biodegradables.
ETIL-LACTATOS: Alternativa biodegradable frente a los solventes orgánicos de PINTURAS Y ADHESIVOS.
Pueden reemplazar a solventes clorados en un 80% de sus aplicaciones habituales. 12/22
14. ¿CÓMO?
Etapas de un Proceso de BIOPRODUCCIÓN
Esquema general de un proceso microbianos a escala industrial
• Acondicionamiento de la materia prima procedente del proceso
UPSTREAM productivo (filtración de sólidos, dilución, ajuste de pH, etc)
• Preparación del inóculo (aislamiento y selección de
microorganismos, necesidades de nutrientes)
• Metabolización de la materia prima por parte de los
FERMENTACIÓN
microorganismos y formación de compuestos de interés
• Control de parámetros de operación (pH, caudal de oxígeno,
temperatura, tiempo fermentación, etc.)
• Recuperación del producto o productos de interés
DOWNSTREAM (centrifugación, filtración, purificación, etc.)
14/22
15. ¿CÓMO?
Etapas de un Proceso de BIOPRODUCCIÓN
UPSTREAM
• Efluentes con alta carga orgánica.
• Variabilidad de los efluentes generados por la industria
agroalimentaria en cuanto a composición, propiedades físicas y
caudales.
• Estacionalidad, fuerte carácter estacional que altera la
composición química (pH, CC, CN, etc), parámetros físicos
(densidad, viscosidad) y la microbiota presente.
• Presencia de sustancias tóxicas.
• Presencia de diversa microbiota autóctona especifica y
variable.
Necesidad de un estudio de adaptación del proceso
fermentativo a las necesidades de cada empresa y a lo
largo de su ciclo productivo.
Necesidades del estudio del proceso productivo:
•Estudio de corrientes de proceso y caracterización de efluentes=
HOMOGENEIZAR
•Modelización de efluentes y estimación de su influencia
sobre el proceso fermentativo.
15/22
•Adaptación al proceso y del proceso.
16. ¿CÓMO?
Etapas de un Proceso de BIOPRODUCCIÓN •Preparación de
inóculos
•Adecuación de
Selección de especies especies a medios de
productoras de compuestos de cultivo sintéticos
alto valor añadido •Adecuación de
FERMENTACIÓN
especies a medios de
cultivo de bajo coste
(melazas)
•Selección en base a
aptitud como
microorganismo
industrial y producción
de compuestos de alto
valor
Bioproducción en condiciones Monitorización y escalado de la •Monitorización de los
controladas bioproducción cultivos mediante
métodos directos
(turbidez, densidad
•Pretratamiento:
óptica) e indirectos
inóculos y medio
(correlación cinética
de cultivo
microbiana con cantidad
•Estudios de de pigmentos por
mixotrofía (ciclos espetrofotometría)
luz/oscuridad)
•Estequiometría del
•Estudios crecimiento microalgal
heterotrofía
•Balances de materia y
(oscuridad)
energía
•Control de
•Balances entálpicos
parámetros on
line (pH, gases, T, •Cinética microalgal 16/22
agitación, etc.)
•Modelización y escalado
17. ¿CÓMO?
Etapas de un Proceso de BIOPRODUCCIÓN
Recuperación del compuesto de
DOWNSTREAM
interés
G-Fase
Biomasa Diagrama de bloques del proceso
Recuperación de biomasa Recuperación de Lactato
Fermentación
Filtración tangencial Técnicas de membrana
Filtros rotativos Electrodiálisis
Lactato
Inóculo Medio de cultivo
Conversión y purificación
de Ácido Láctico
Electrodiálisis bipolar
17/22
18. ¿POR QUÉ?
-Sostenibilidad vs viabilidad industrial
-Tendencias: Proyección de mercado
-Integración en procesos industriales:
Biorefinery
19. ¿POR QUÉ ?
Sostenibilidad vs Viabilidad industrial
19/22
20. ¿POR QUÉ ?
Sostenibilidad vs Viabilidad industrial
TENDENCIAS: SINERGIAS. CONCEPTO DE BIOREFINERÍA
20/22
21. ¿POR QUÉ ?
Sostenibilidad vs Viabilidad industrial
ADEMÁS DE MINIMIZAR LA CONTAMINACIÓN AMBIENTAL:
VIABILIDAD INDUSTRIAL
+
Etapa de FERMENTACIÓN: medios sintéticos melazas
(Estimación)
PRECIO COSTE unidad
VARIABLE
UNITARIO (euros/L)
PRECIO COSTE unidad
VARIABLE Medio de cultivo 0,15 euro/kg 0,01 euros/L
UNITARIO (euros/L)
agua 0,10 euro/kg 0,10 euros/L
Medio de cultivo 100 euro/kg 5,20 euros/L
agua 0,10 euro/kg 0,10 euros/L
TOTAL
0,11
TOTAL 5,30 euros/L euros/L
21/22
