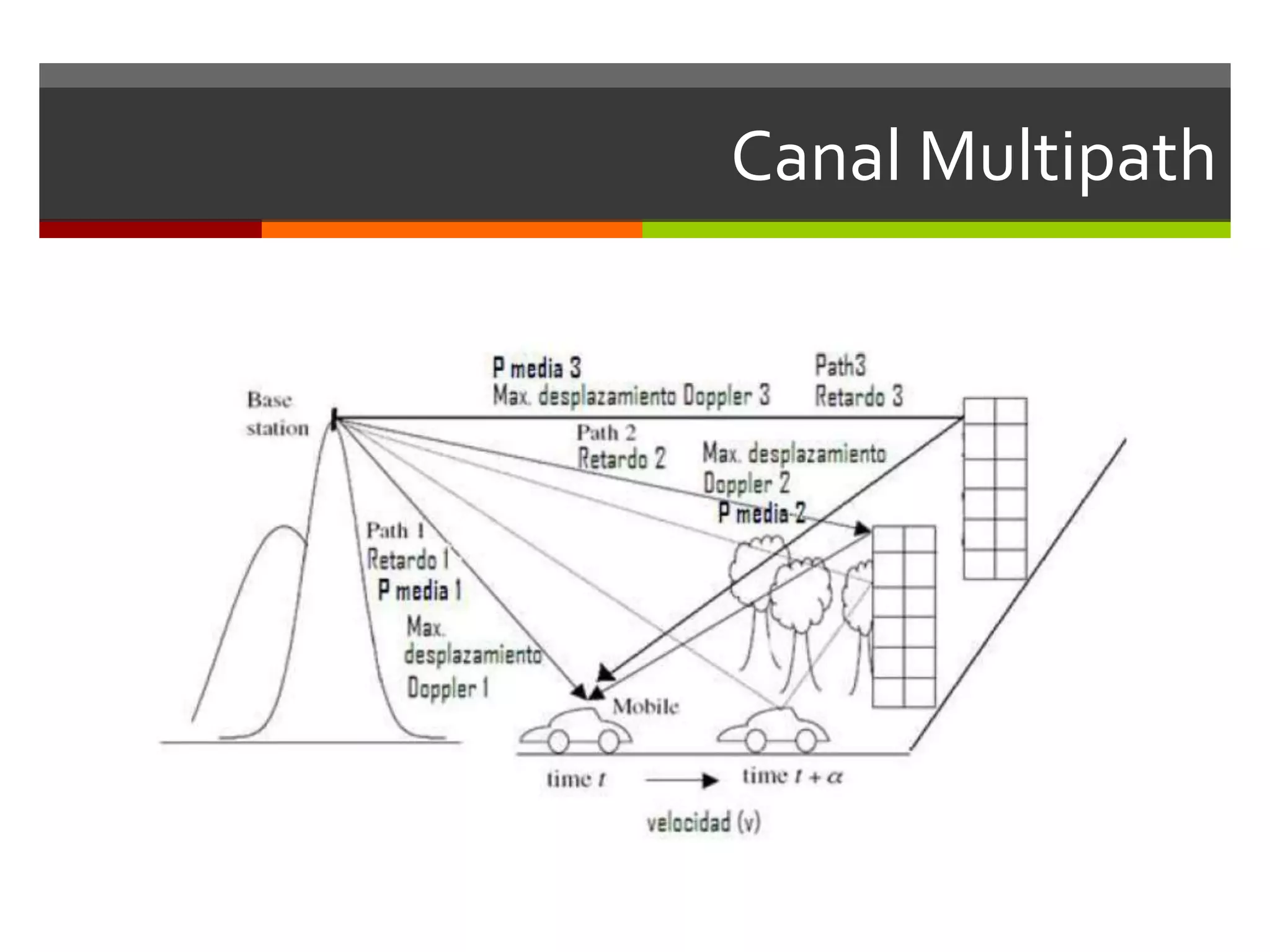

simulación de canales multipath
DSRR
Miguel Angel del Rio Ruiz - 76667418T
Eladio Martin - 32758484K
Raúl Barragán Gil - 76440019W
Pablo Garrido Sánchez - 32068025E

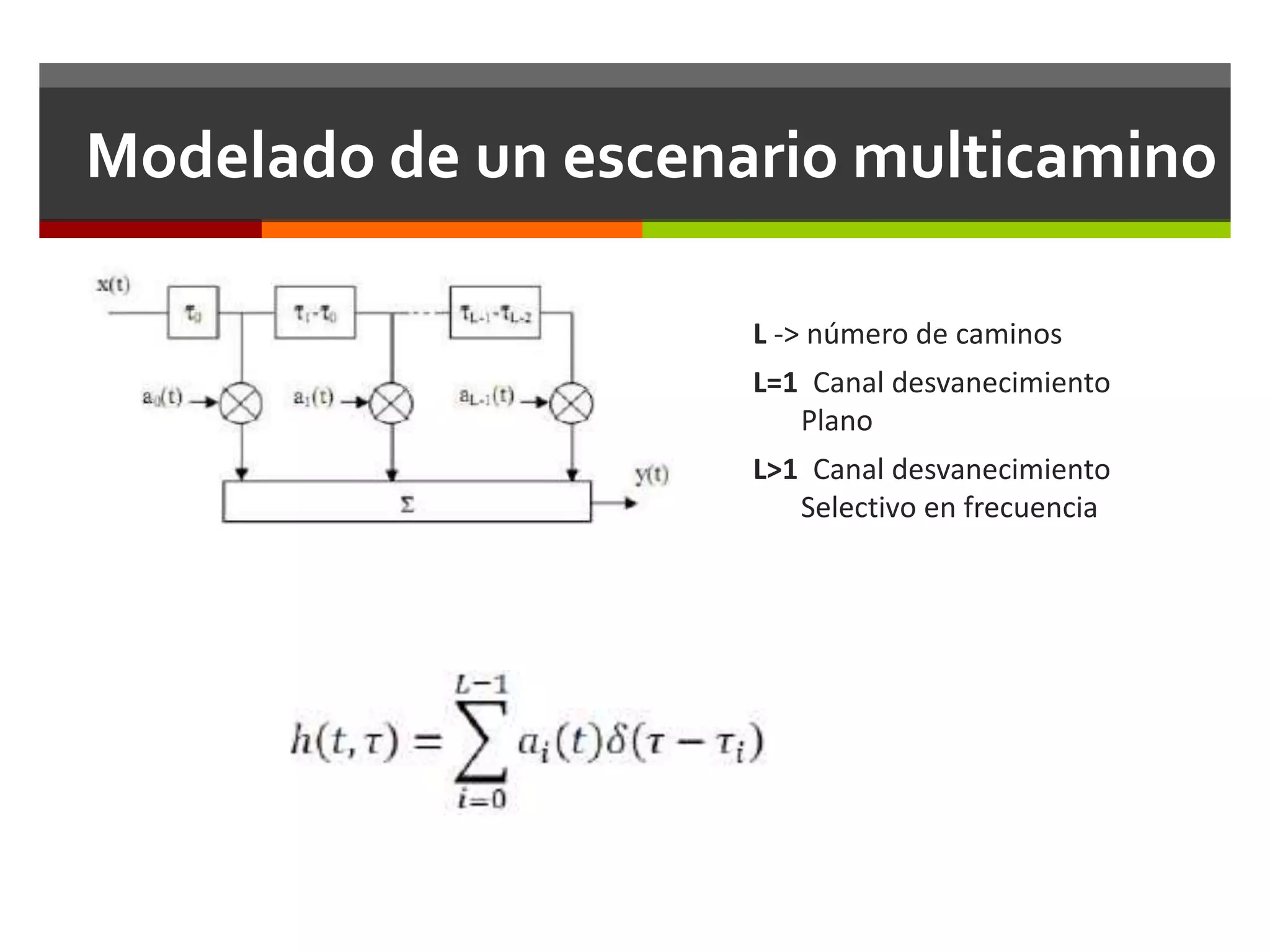

4. Modelado de un escenario multicamino
L -> número de caminos
L=1 Canal desvanecimiento
Plano
L>1 Canal desvanecimiento
Selectivo en frecuencia

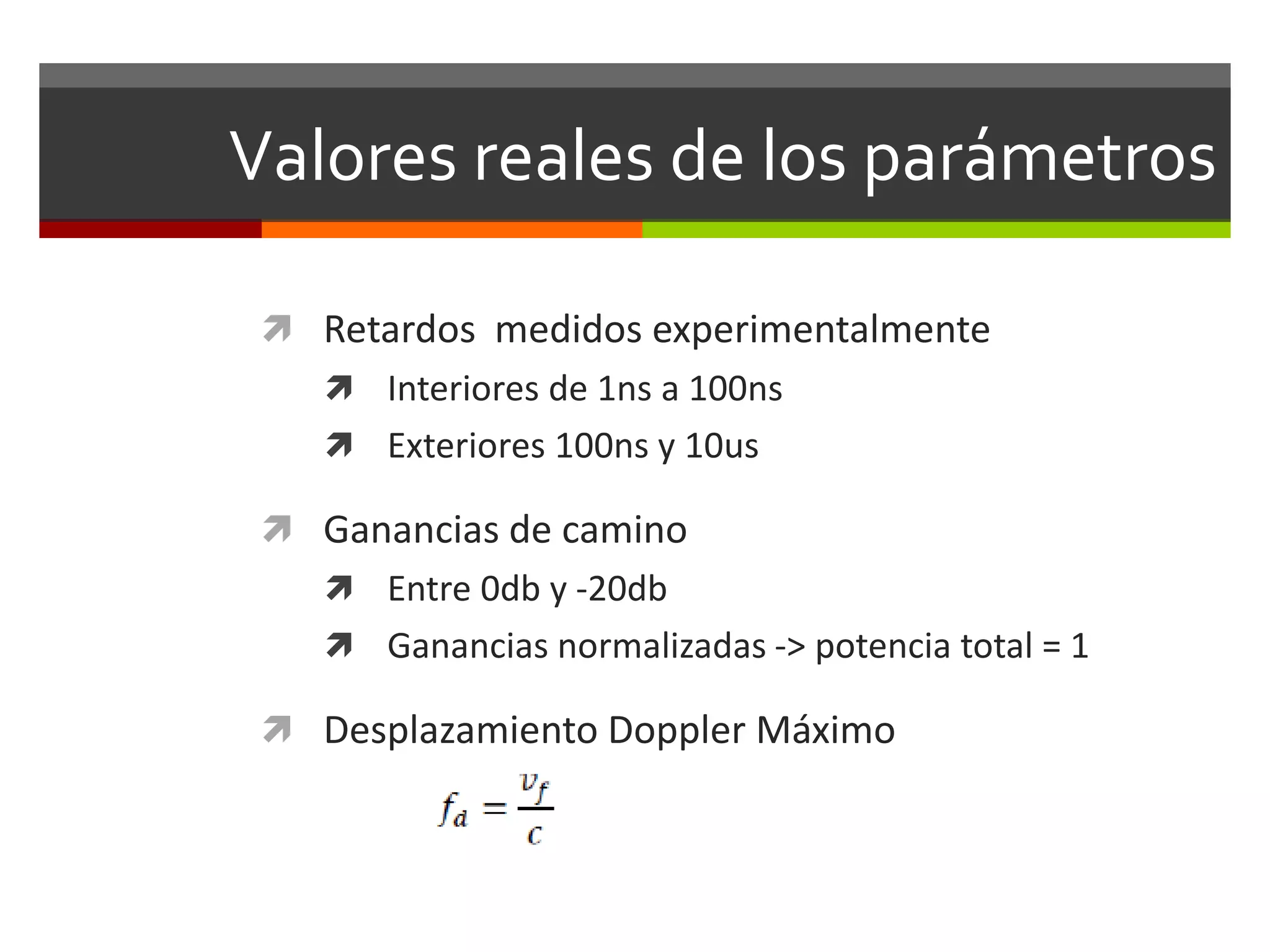

5. Valores reales de los parámetros
Retardos medidos experimentalmente
Interiores de 1ns a 100ns
Exteriores 100ns y 10us
Ganancias de camino
Entre 0db y -20db
Ganancias normalizadas -> potencia total = 1

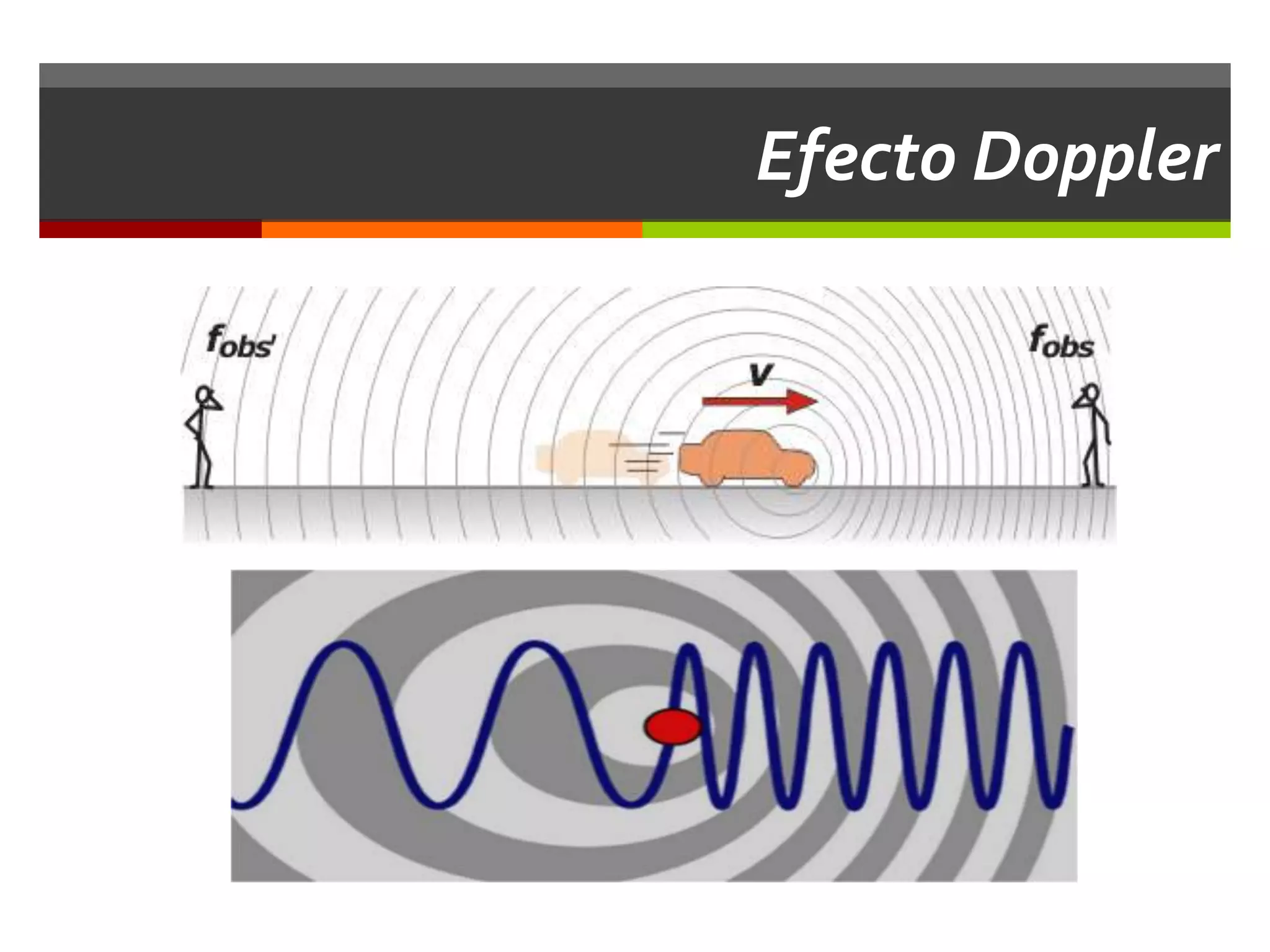

Desplazamiento Doppler Máximo

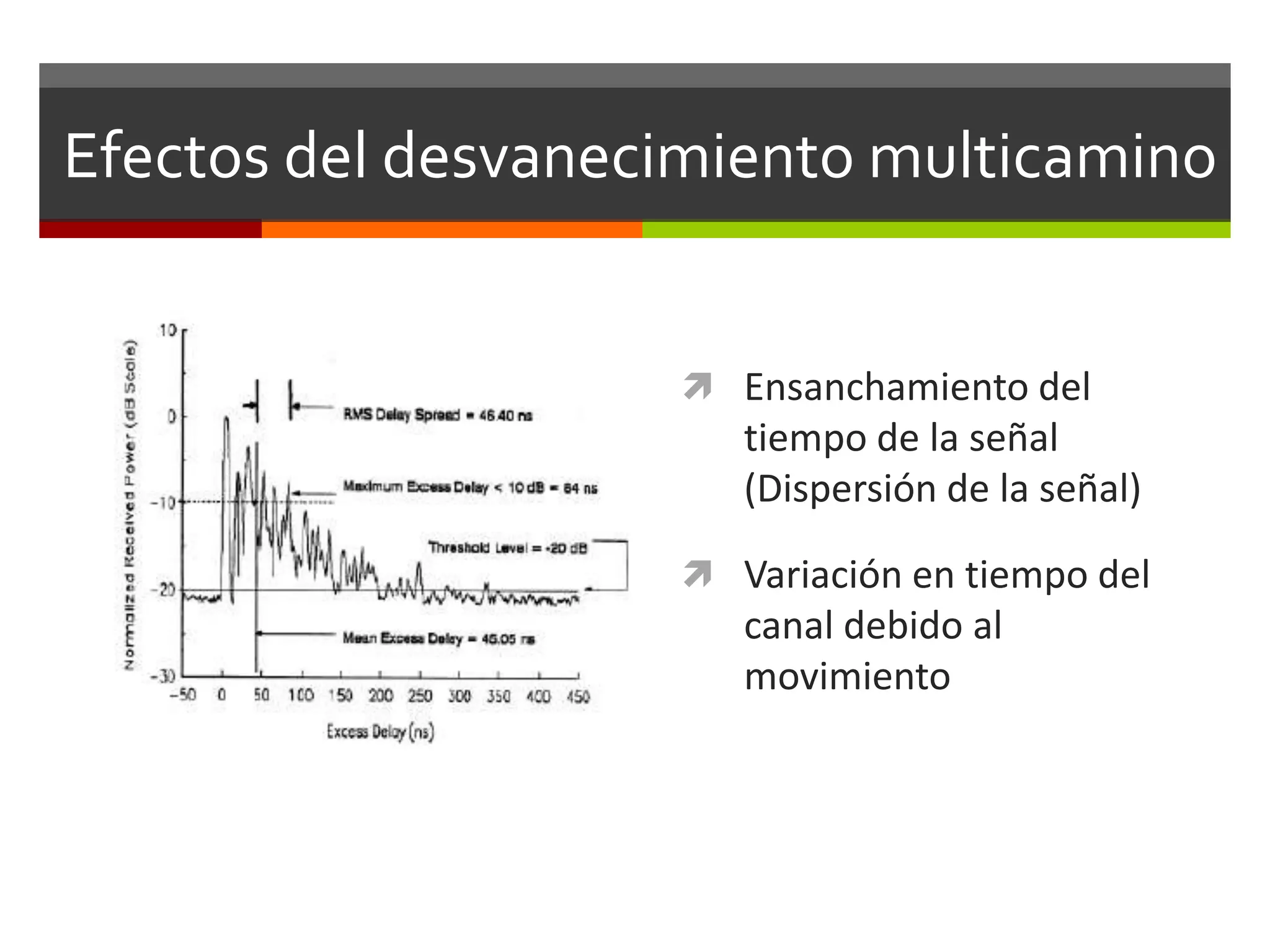

6. Efectos del desvanecimiento multicamino
Ensanchamiento del
tiempo de la señal
(Dispersión de la señal)
Variación en tiempo del
canal debido al
movimiento

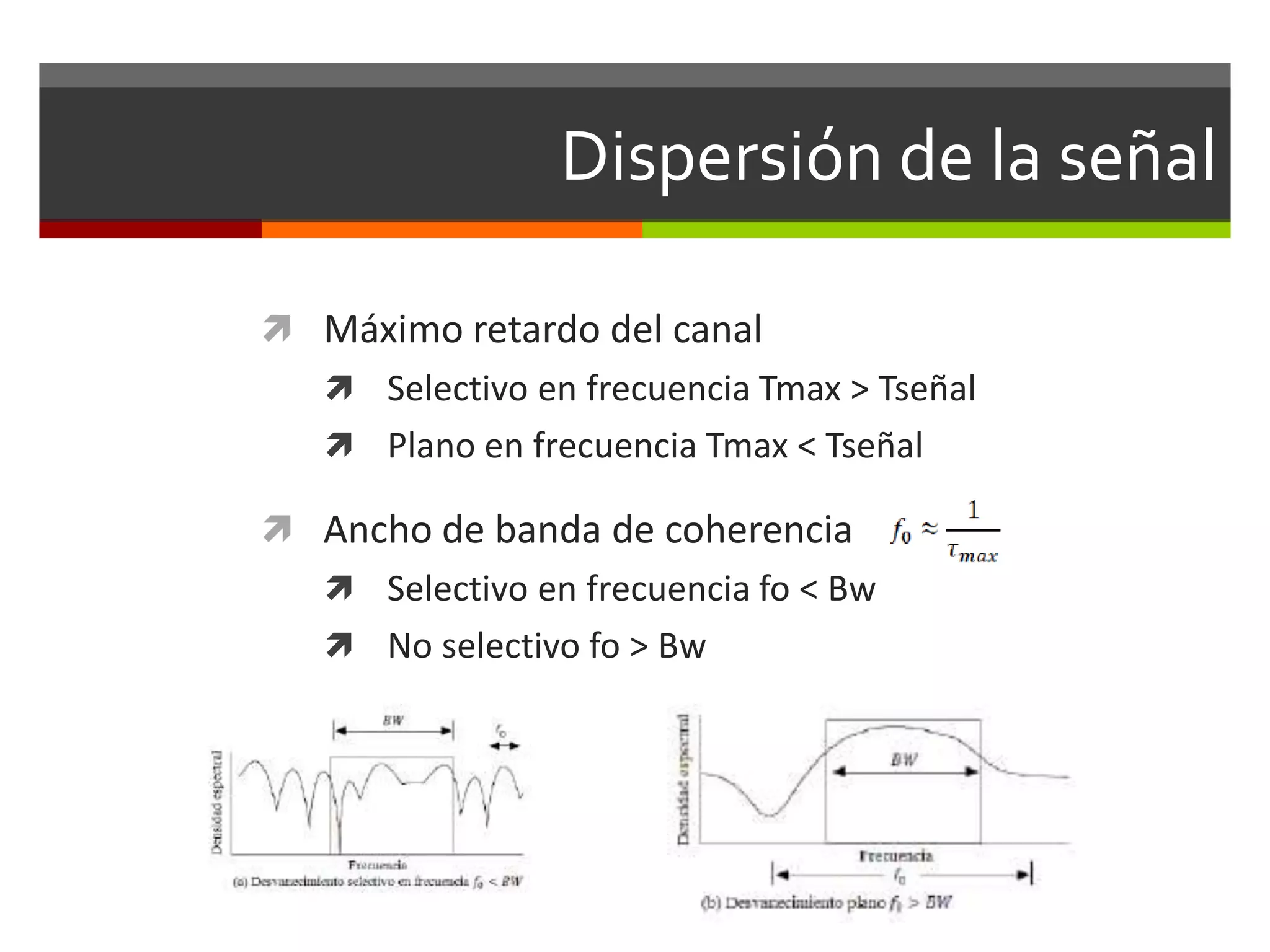

7. Dispersión de la señal
Máximo retardo del canal
Selectivo en frecuencia Tmax > Tseñal
Plano en frecuencia Tmax < Tseñal
Ancho de banda de coherencia
Selectivo en frecuencia fo < Bw
No selectivo fo > Bw

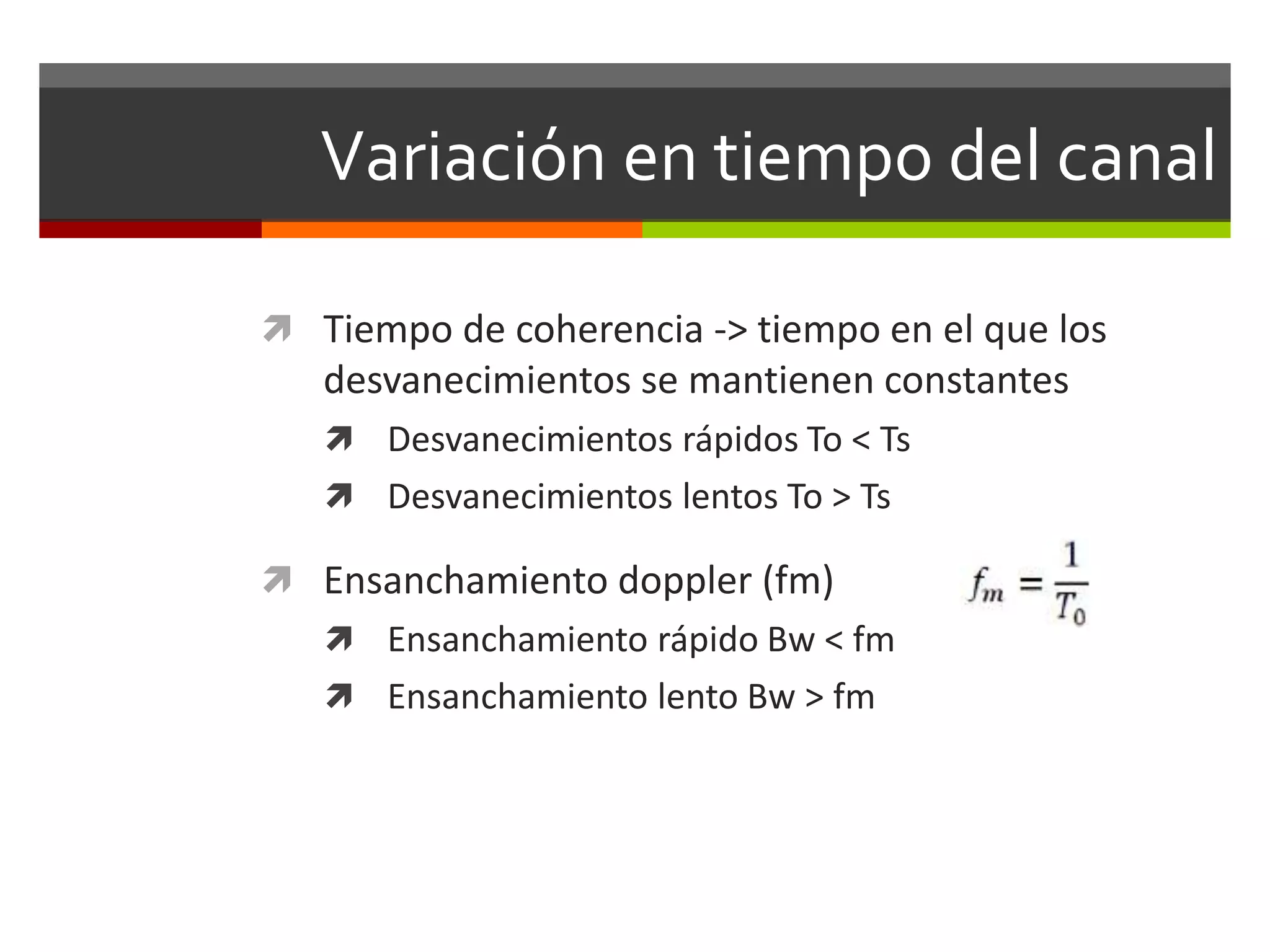

8. Variación en tiempo del canal
Tiempo de coherencia -> tiempo en el que los
desvanecimientos se mantienen constantes
Desvanecimientos rápidos To < Ts
Desvanecimientos lentos To > Ts
Ensanchamiento doppler (fm)
Ensanchamiento rápido Bw < fm
Ensanchamiento lento Bw > fm

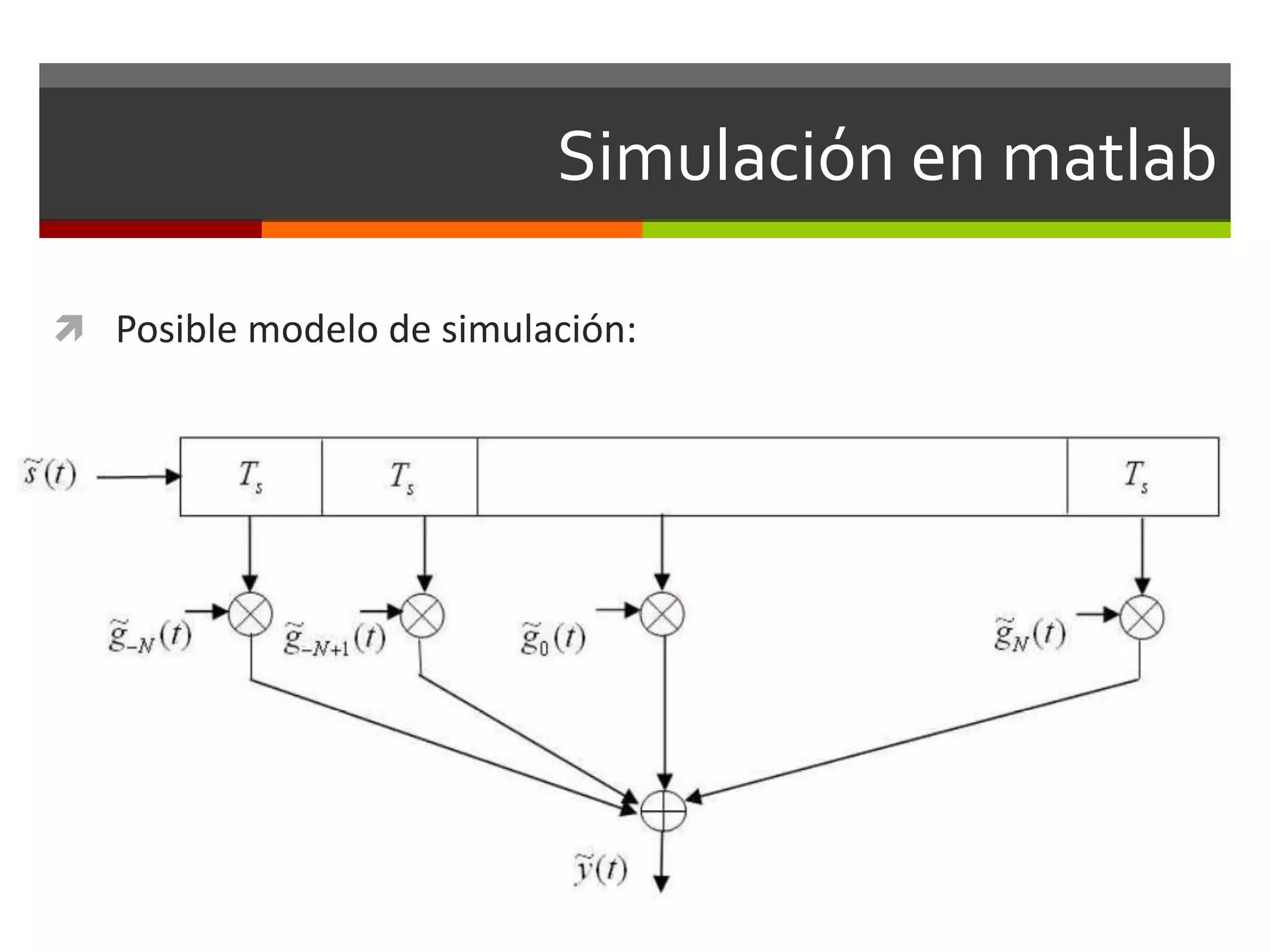

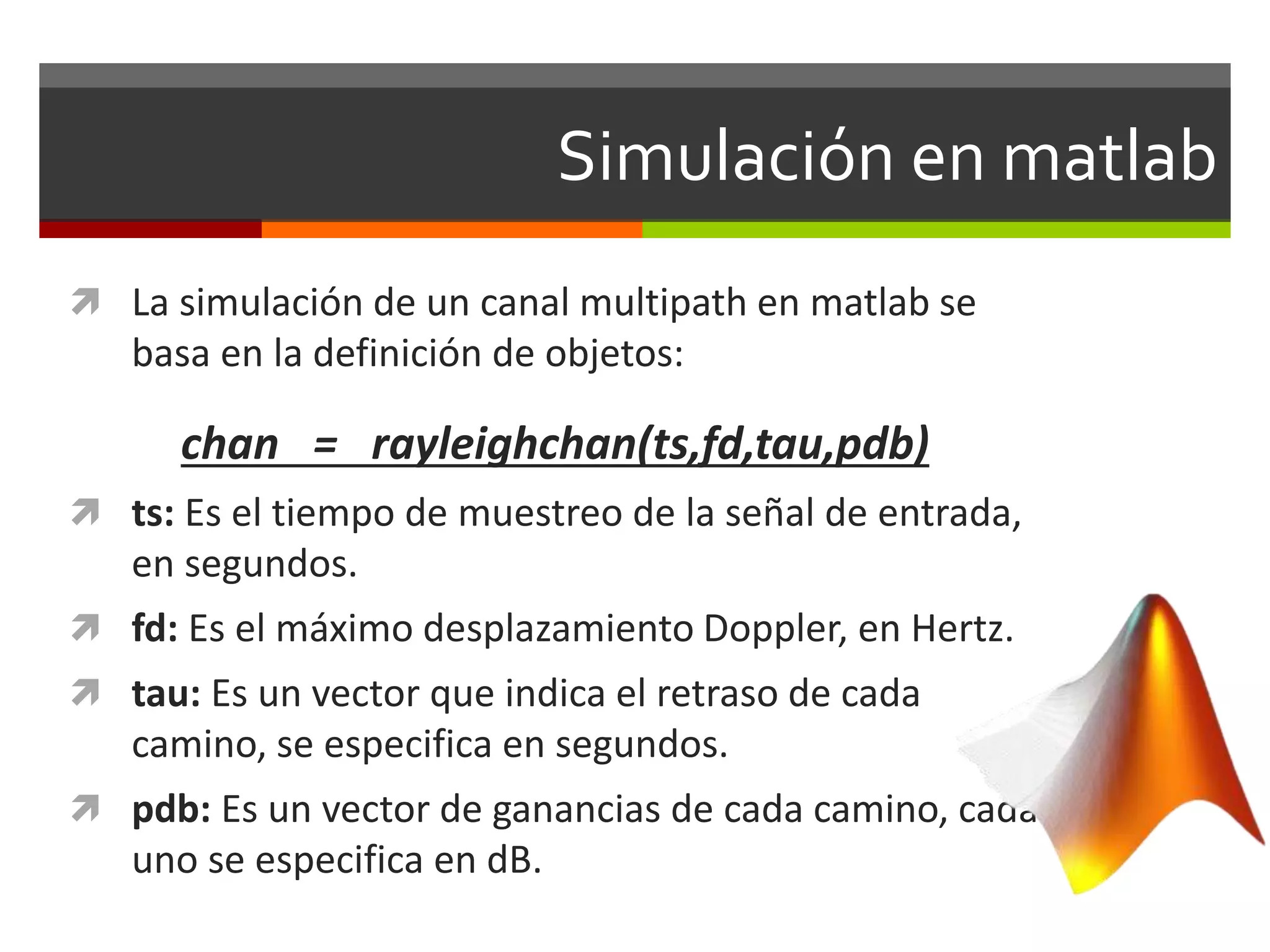

9. Simulación en matlab
La simulación de un canal multipath en matlab se
basa en la definición de objetos:
chan = rayleighchan(ts,fd,tau,pdb)
ts: Es el tiempo de muestreo de la señal de entrada,
en segundos.
fd: Es el máximo desplazamiento Doppler, en Hertz.
tau: Es un vector que indica el retraso de cada
camino, se especifica en segundos.
pdb: Es un vector de ganancias de cada camino, cada
uno se especifica en dB.

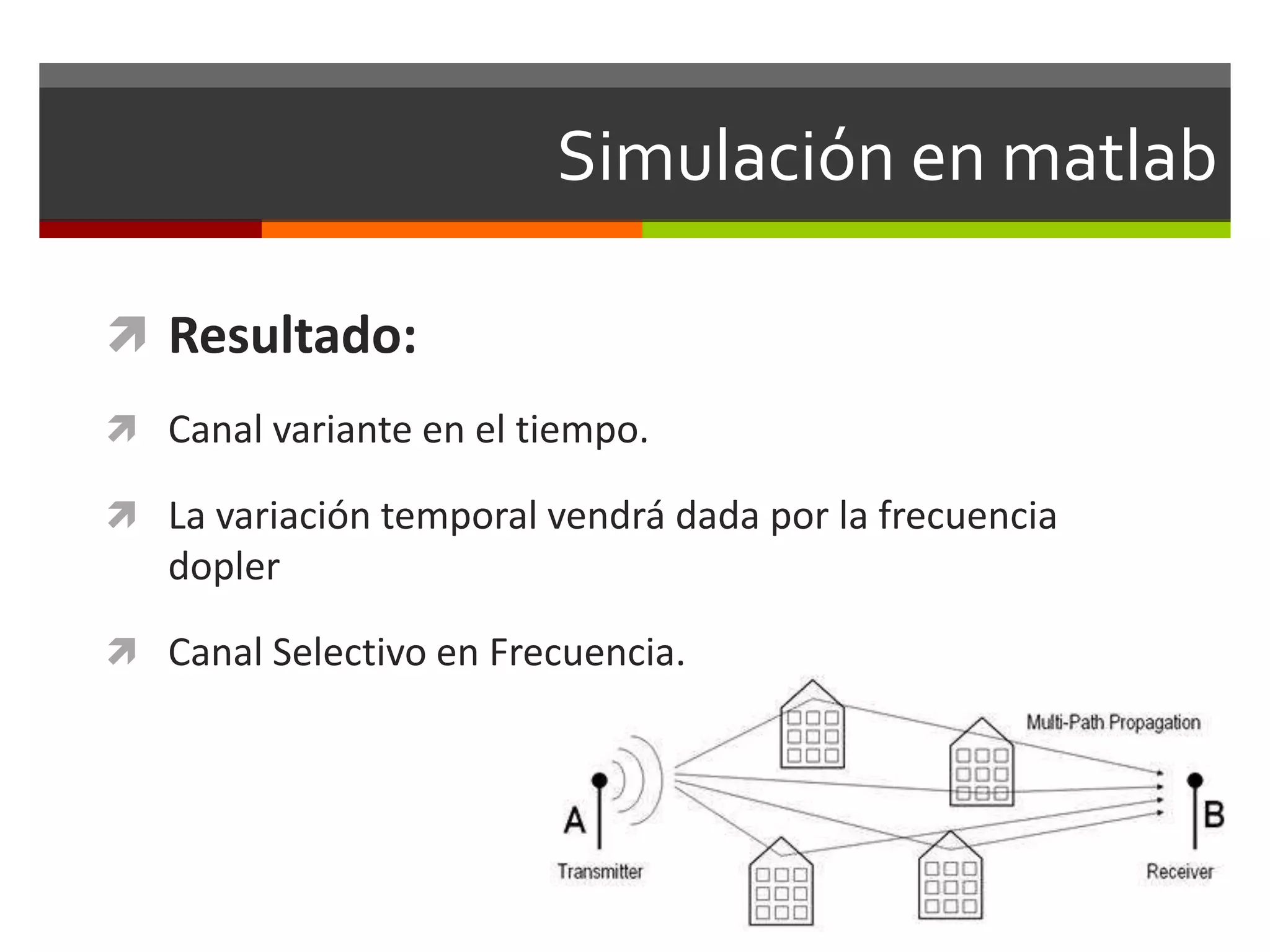

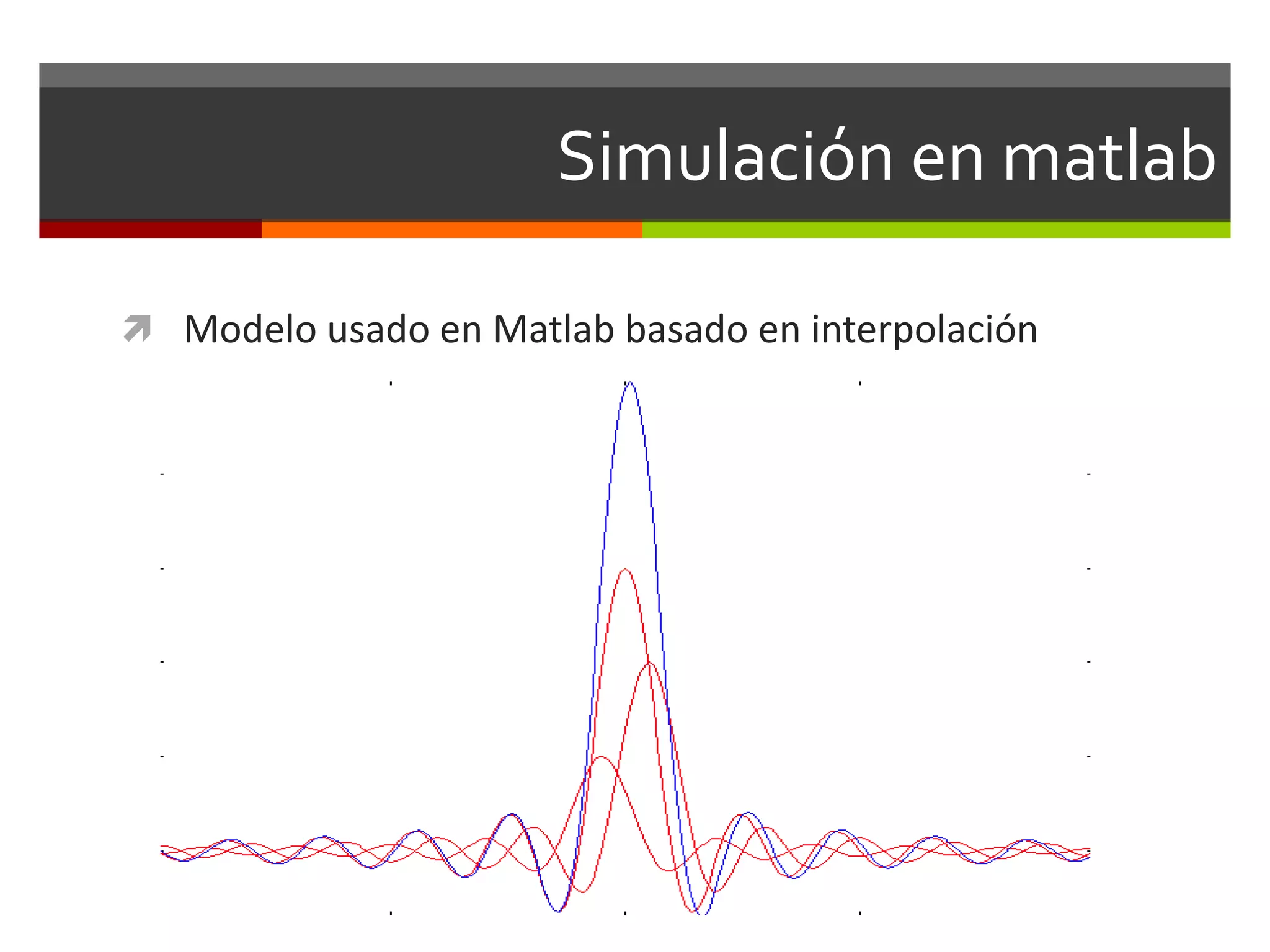

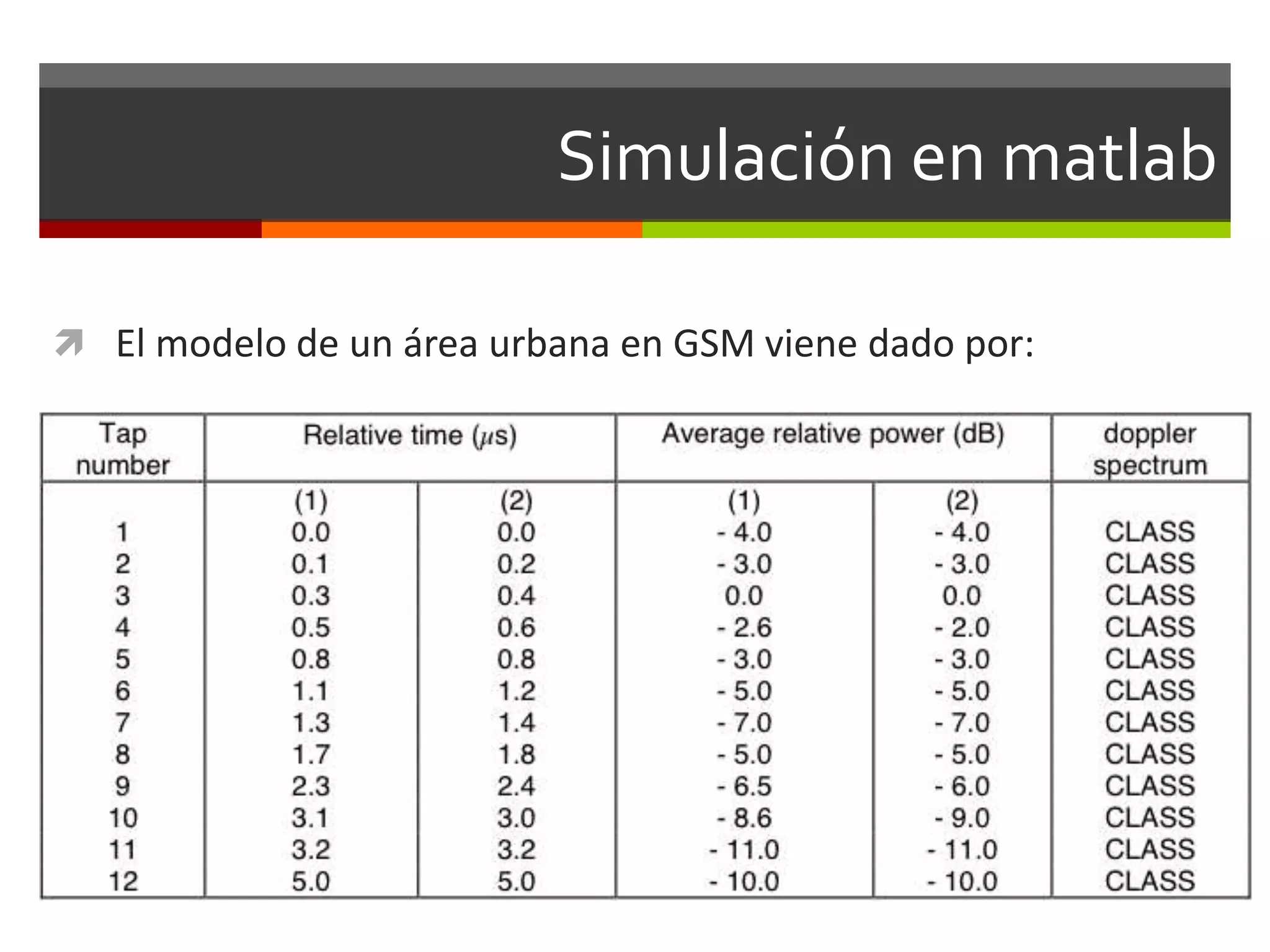

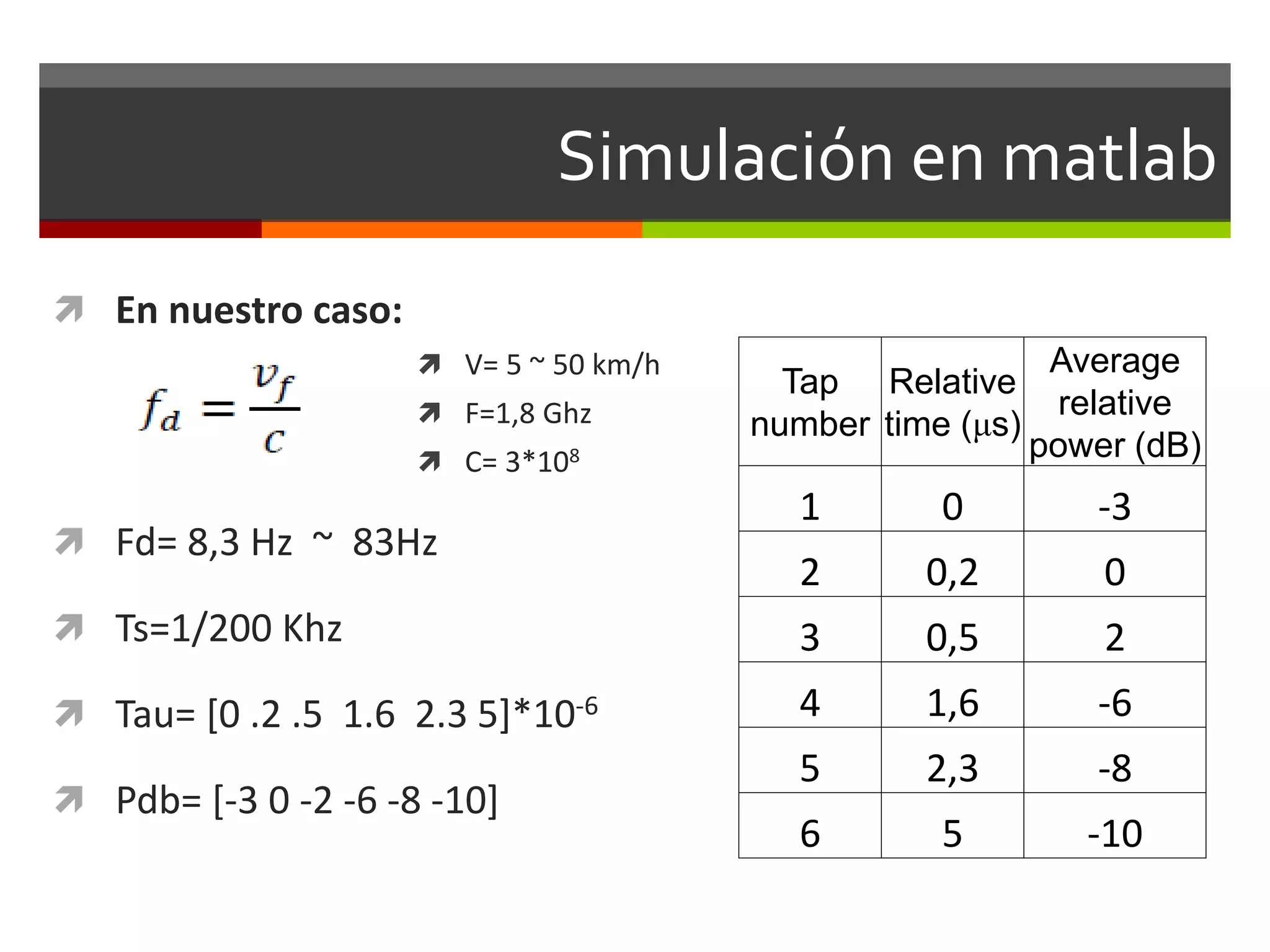

14. Simulación en matlab
Resultado:
Canal variante en el tiempo.
La variación temporal vendrá dada por la frecuencia
dopler
Canal Selectivo en Frecuencia.
Notas del editor
Tipicamente, si hay linea de vista (LOS), el fenomeno es caracterizado por una FDP de Rice y si no hay linea de vista (NLOS), por una FDP de Rayleigh.
Debido al angulo de los diferentes caminos cada uno de ellos lleva una frecuencia distinta, produciéndose un ensanchado del espectro denominado Espectro doppler. Si el receptor y el emisor permanecen quietos respecto del mismo sistema de referencia el espectro doppler es 0
Este modelo ve la señal como una suma de señales retardadas y atenuadas. Tapped delay line TDL. Cada una se modela como una distribucion Rice o Rayleight. Cada una con su efecto doppler
Fd frecuencia de la portadora del transmisor en herz y C velocidad de la luz
Vf velocidad movil
Maximo retardo del canal -> tiempo entre la primera y ultima componente recibida de una señal
Desvanecimientos rapidos canal cambia mucho en tiempo de la señal
Cte en lentos
