Este documento describe dos tipos de señales PAM (Pulse Amplitude Modulation): muestreo natural y muestreo instantáneo. La señal PAM de muestreo natural toma muestras regulares de una señal analógica de banda limitada, donde la amplitud de cada pulso sigue la forma de onda analógica. La señal PAM de muestreo instantáneo toma muestras instantáneas planas de la señal analógica, cumpliendo el teorema de Nyquist para evitar pérdida de información. Se

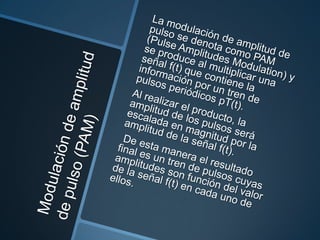

3. Información Pulsos Señal PAM

5. Tiene como característica que la
amplitud del pulso obtenido en
el proceso de muestreo no es
plano y por el contrario adopta
la forma de la señal analógica
que tiene banda limitada a B Hz.
La señal PAM de Muestreo
Natural está dada por:
ws (t ) w(t ) s (t )
donde ws(t) es la señal muestreada y s(t)
(función sample, muestreadora) es el tren de
pulsos que toma la muestra de la señal de
manera regular.

6. El tren de pulsos está dado
por:
t kTs
s(t )
k
Donde se tiene:
1
fs 2B
Es decir, debe Ts
cumplirse el
teorema de
Nyquist.

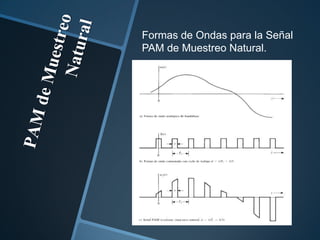

7. Formas de Ondas para la Señal
PAM de Muestreo Natural.

8. El muestreo instantáneo tiene
como característica que la cresta del
pulso en el instante del muestreo es
totalmente plana.
Considere que w(t) es una forma
de onda analógica de banda limitada
a B Hz, entonces la señal PAM de
muestreo instantáneo está dada por:
p s (t ) w(kTs )h(t kTs )
k
Donde, debe cumplirse que:
t 1, t
2
1
h(t ) Ts
0, t
2
fs
fs 2B

9. Formas de Ondas para la Señal PAM de
Muestreo Instantáneo

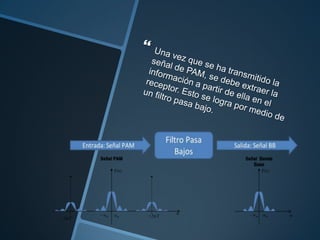

10. Señal f(t) Filtro
f(t
Pasa bajas
X
Señal PAM
Pt(t)

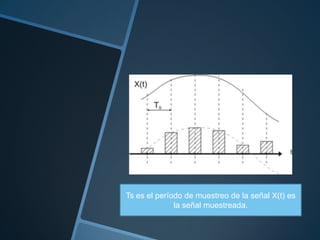

11. Ts es el período de muestreo de la señal X(t) es
la señal muestreada.
