El documento describe diferentes tipos de pisos y suelos, clasificándolos en monolíticos, premoldeados, naturales y de madera. Explica las características, materiales, colocación y usos de pisos como cemento alisado, baldosas calcáreas, granito, mármol, parquet y entarugado.

2. LOS PLANOS
VETICALES
SON LOS MAS
ACTIVOS

3. PLANO BASE: PROPORCIONA SOPORTE FISICO
A LAS ACTIVIDADES DEL HOMBRE.
BRINDA: SEGURIDAD
ESTABILIDAD
APOYO FISICO
BASE VISUAL DE LO
CONSTRUIDO

4.  CONDICIONES DE DISEÑO: FORMA
COLOR
TEXTURA (DENSIDAD)
ESCALA
CON EL DISEÑO
SE PUEDEN PRODUCIR
EFECTOS MUY
VARIADOS.
ESTÁTICO DINÁMICO

5.  DESNIVELES  ELEVADO
 DEPRIMIDO
CREAN CAMPO ESPACIAL
DISTINTO
HONRAR UN LUGAR
MEJORAR LA VISION
DESTACAR

6. EL PLANO BASE
DEFINE LOS LÍMITES
DEL ESPACIO

7. DEFINIR EL ESPACIO
INTEGRAR EL ESPACIO
SECTORIZAR EL ESPACIO

10. DEFINICIÓN DE PISO
SUPERFICIE DE DESGASTE APTA PARA LA
CIRCULACIÓN. EXIGIDA A FRICCIONES
GENERADAS POR EL TRÁNSITO.
CARACTERÍSTICAS FÍSICAS:
 COMUNES
 SÓLIDO
 DURADERO
 HORIZONTAL
 RESISTENTE
 ESPECÍFICAS:
 ACÚSTICOS
 TÉRMICOS
 DESLIZANTES- ANTI DESL .
 INCOMBUSTIBLES
 RESISTENTE A QUÍMICOS

11. PARA ELEGIR UN PISO HAY QUE
ANALIZAR CON PRECISIÓN EL
USO A QUE SERÁ SOMETIDO Y
EN FUNCIÓN DE ELLO ADOPTAR
EL MATERIAL MAS
CONVENIENTE

12. CLASIFICACIÓN:
MONOLÍTICOS: son
aquellos que endurecen debido a
reacciones químicas que se
producen en su interior al secarse
o al enfriarse
CEMENTO ALISADO, TERRAZO,
SUELO CEMENTO, TERRAZO,
HORMIGÓN.
PREMOLDEADOS BALDOSA CALCÁREA, GRES
CERÁMICO, CERÁMICA,
PORCELANATO, ADOQUÍN Hª,
CANTO RODADO ETC.
NATURALES GRANITO, MÁRMOL .
MADERAS ENTARUGADO, PARQUET, DAMERO.
LAMINARES PLÁSTICO , GOMA, ALFOMBRA

13. M
O
N
O
L
Í
T
I
C
O
S
CEMENTO ALISADO:
O Microcemento
DESCRIPCIÓN: Piso económico
Se ejecuta “in situ”. Se aplica al
contrapiso por franjas, materializadas
con perfiles metálicos.
CARACTERISTICAS
ESPESOR
De 2 a 4
milímetro
DIMENSIÓN
Entre 4 y 30 m
cuadrados
COLOR
Gris,
verde,
rojo,
negro
TEXTURA
Lisa o
Cilindrada
FORMA
Libre
BASE
Sobre contrapiso húmedo y limpio.
O cualquier sup. dura.
COLOCACIÓN
In situ.
LUGARES DE USO
Se adapta a todos los ambientes, y a exteriores
OBSERVACIONES
Son económicos duraderos, resistentes y de gran actualidad.
Se fisuran

16. CLASIFICACIÓN:
MONOLÍTICOS CEMENTO ALISADO, SUELO
CEMENTO, HORMIGÓN.
PREMOLDEADOS BALDOSA CALCÁREA, GRES
CERÁMICO, MOSAICO GRANÍTICO,
CERÁMICA, PORCELANATO,
ADOQUÍN Hª, CANTO RODADO
ETC.
NATURALES GRANITO, MÁRMOL , ROCA.
MADERAS ENTARUGADO, PARQUE, DAMERO.
LAMINARES PLÁSTICO , GOMA, ALFOMBRA

17. N
A
T
U
R
A
L
E
S
PIEDRAS;
CARACTERISTICAS
ESPESOR
Variable
mínimo 2
cm aumen-
ta con el
tamaño
DIMENSIÓN
Variable
COLOR
Negra,
marrón,roja
verde,beige,
blanca etc.
TEXTURA
Naturales,
opacas,
rugosas.
FORMA
Irregular
(escallas)
Escuadradas
Laja y
adoquín
BASE
Terreno, cama de arena , o
contrapiso
COLOCACIÓN
Mortero
LUGARES DE USO
Accesos, patios, jardines, interiores rústicos.
OBSERVACIONES
Presentar planos de colocación 1:20 o aclarar de antemano el tamaño de
las piezas y características de las juntas.
DESCRIPCIÓN:Reciben el nombre de las canteras de
donde se extraen.

21. N
A
T
U
R
A
L
E
S
GRANITO:
CARACTERISTICAS
ESPESOR
Variable
de 1 a 3
cm
DIMENSIÓN
Variable
COLOR
Gris Mara
Rosa Del
salto, Rojo
Olavarría
Negro
TEXTURA
Opacas;
martelinadas
Reflejantes
Pulidas y
lustradas
FORMA
Irregular
(escallas)
Escuadradas
BASE
Sobre carpeta de asiento
COLOCACIÓN
Con pegamentos especiales
LUGARES DE USO
Edificios públicos y privados. Locales comerciales.Vivienda.
OBSERVACIONES
Constituyen una superficie de desgaste muy resistente.
DESCRIPCIÓN: Piedras de gran durabilidad.

23. N
A
T
U
R
A
L
E
S
MÁRMOL:
CARACTERISTICAS
ESPESOR
Variable
2,5 cm
DIMENSIÓN
Variable
COLOR
Verde Onix
Gris
marrones
Blancos
TEXTURA
Pulida o
martelinada
FORMA
Irregular
(escallas)
Escuadradas
BASE
Sobre carpeta de asiento
COLOCACIÓN
Con pegamentos especiales
LUGARES DE USO
Edificios públicos y privados. Locales comerciales.
OBSERVACIONES
Del grupo son los mas blandos

27. En escallas

30. CLASIFICACIÓN:
MONOLÍTICOS CEMENTO ALISADO, SUELO
CEMENTO, HORMIGÓN, MASTIC DE
ALQUITRAN, CONCRETO
ASFALTICO, RESINAS DE EPOXY O
POLIURETANO. ETC.
PREMOLDEADOS BALDOSA CALCÁREA, GRES
CERÁMICO, CERÁMICA,
PORCELANATO, ADOQUÍN Hª,
CANTO RODADO ETC.
NATURALES GRANITO, MÁRMOL.
MADERAS ENTARUGADO, PARQUE, DAMERO.
LAMINARES PLÁSTICO , GOMA, ALFOMBRA

31. P
R
E
M
O
L
D
E
A
D
O
S
BALDOZA CALCÁREA:
CARACTERISTICAS
ESPESOR
2 cm
DIMENSIÓN
20 x 20; 30 x
30; 10 x 20.
COLOR
Blanca ,
Amarilla,
Roja,
Negra.
TEXTURA
Lisa
Dos panes
Ranurada
Ondulada
FORMA
Cuadrada
Rectangular,
Hexagonal
BASE COLOCACIÓN
Mortero .Juntas de 2mm.
LUGARES DE USO
Se adapta a todos los ambientes menos cocinas. Interior y
exterior
OBSERVACIONES
Son económicos duraderos, de bajo costo de mantenimiento.
Absorben grasas y es atacado por ácidos.
DESCRIPCIÓN: Formada por
tres capas: baña ,seca y pas-
tina. Se usan indistintamente
en interiores y exteriores.
Sobre contrapiso húmedo, limpio y
nivelado.

35. GRES CERÁMICO : DESCRIPCIÓN:Fabricadas con
arcillas por proceso húmedo son
prensada, de gran resistencia.
CARACTERISTICAS
ESPESOR
12 mm
DIMENSIÓN
20 x 20; 10 x
20; 8 x 16;
8 x 24.
COLOR
Rojo ce-
ramico
Rojo ha-
bano
TEXTURA
Lisa y
opaca.
FORMA
Cuadrada
Rectangular
BASE COLOCACIÖN
Mortero. Juntas de 4mm.
LUGARES DE USO
Interior y exterior. Patios, terrazas, viviendas, locales
comerciales
OBSERVACIONES
Absorben grasas pero resisten a la acción de ácidos.
Sobre contrapiso húmedo, limpio y
nivelado.
P
R
E
M
O
L
D
E
A
D
O
S

38. CERÁMICA:
DESCRIPCIÓN: Producidas con modernas
tecnologías, a base de arcillas prensadas y
esmaltadas. Monococción. Calidad medida por
normas internacionales. Absorción.Resistencia a la
abrasión, a las heladas, a la flexión. Dureza.
CARACTERISTICAS
ESPESOR
De 4 a 10
mm
DIMENSIÓN
Gran variedad
COLOR
Gran
variedad
TEXTURA
Gran
variedad
FORMA
Gran
variedad
BASE COLOCACION
Aditivo plástico cementicio.
Juntas de 3 a 5 mm.
LUGARES DE USO
Sujeto al movimiento de personas.
OBSERVACIONES
15 años de vida útil. Se rallan y se saltan.
Sobre contrapiso se ejecuta
carpeta de asiento de 2 a 4 cm.
P
R
E
M
O
L
D
E
A
D
O
S

40. DESDE EL ÁNGULO MÁS
VISIBLE HASTA EL MÁS
OCULTO

43. PORCELANATO:DESCRIPCIÓN:Piedra artificial de alta
resistencia y bajo poder de absorción. Producidas
con modernas tecnologías, poseen excelente
calibración.
CARACTERISTICAS
ESPESOR
8 mm; 10
mm
DIMENSIÓN
40 x40 ; 40 x
60 ; 35 x 45;
60 x 100; 100
x 160
COLOR
Variados
TEXTURA
Opaca
Reflejante
FORMA
Cuadrada
Rectangular
BASE COLOCACIÖN
Pegamentos especiales a base
de cemento Y resinas de
epoxy. Juntas de 1 a 3 mm.
LUGARES DE USO
Viviendas, oficinas, aeropuertos, hoteles, restoranes,colegios etc
OBSERVACIONES
Belleza. No requiere impermeabilización ni curado. Fácil
mantenimiento.
Sobre contrapiso se ejecuta
carpeta de asiento de 2 a 4 cm.
P
R
E
M
O
L
D
E
A
D
O
S

46. ADOQUIN DE Hª:DESCRIPCIÓN: Piezas de Hª de gran
resistencia usadas para pavimentos. De
duración ilimitada.
CARACTERISTICAS
ESPESOR
6 cm,
8 cm
10 cm
DIMENSIÓN
10 x 20 cm
11.5 x 22.5 cm
20 x 30 cm
COLOR
Gris del Hª
Una bicapa
le da color
rojo y ocre
TEXTURA
Rugosa
Opaca
antidesliza
nte
FORMA
Cúbica.
Base cua
drada y
rectangu
COLOCACIÓN
Cama de arena.
Colocación de adoquín.
Sellado de juntas
LUGARES DE USO
Playa de estacionamiento, calles veredas, cocheras, parques, plaza
OBSERVACIONES
Previamente estudiar desagües y bordes. Evitar juntas en igual
dirección que el tránsito.
P
R
E
M
O
L
D
E
A
D
O
S

49. CLASIFICACIÓN:
MONOLÍTICOS CEMENTO ALISADO, SUELO
CEMENTO, HORMIGÓN, MASTIC DE
ALQUITRAN, CONCRETO
ASFALTICO, RESINAS DE EPOXY O
POLIURETANO. ETC.
PREMOLDEADOS BALDOSA CALCÁREA, GRES
CERÁMICO, CERÁMICA,
PORCELANATO, ADOQUÍN Hª,
CANTO RODADO ETC.
NATURALES GRANITO, MÁRMOL , ROCA.
MADERAS ENTARUGADO, PARQUET, DAMERO.
FLOTANTES.
LAMINARES PLÁSTICO , GOMA, ALFOMBRA

50. LA MADERA POSEE GRANDES
CUALIDADES ESTÉTICAS Y
FUNCIONALES QUE NUNCA PASAN DE
MODA.
MATERIAL NOBLE , EVOCA LA MAGIA DE
LA NATURALEZA CREA UNA ATMÓSFERA
AGRADABLE DE COMODIDAD Y
BIENESTAR.
EL COLOR VARÍA SEGÚN LA MADERA
USADA. CEDRO, ROBLE, PINOTEA
CALDÉN, EUCALIPTO, INCIENSO,
VIRARÓ
FORMAN UNA SUPERFICIE DE
DESGASTE BLANDA ,PERO SU USO SE
HA GENERALIZADO GRACIAS A LOS
PLASTIFICADOS
DEBEN COLOCARSE EN LUGARES
DONDE LA SUCIEDAD EXTERIOR PUEDA
SER CONTROLADA.
LOS PISOS DE MADERA SE RESECAN
CON CALEFACCIÓN POR LOSA
RADIANTE.

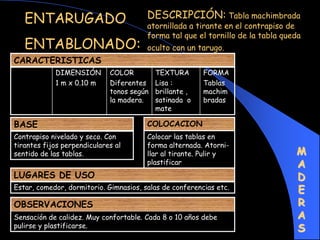

51. ENTARUGADO
ENTABLONADO:
DESCRIPCIÓN: Tabla machimbrada
atornillada a tirante en el contrapiso de
forma tal que el tornillo de la tabla queda
oculto con un tarugo.
CARACTERISTICAS
DIMENSIÓN
1 m x 0.10 m
COLOR
Diferentes
tonos según
la madera.
TEXTURA
Lisa :
brillante ,
satinada o
mate
FORMA
Tablas
machim
bradas
BASE COLOCACION
Colocar las tablas en
forma alternada. Atorni-
llar al tirante. Pulir y
plastificar
LUGARES DE USO
Estar, comedor, dormitorio. Gimnasios, salas de conferencias etc.
OBSERVACIONES
Sensación de calidez. Muy confortable. Cada 8 o 10 años debe
pulirse y plastificarse.
Contrapiso nivelado y seco. Con
tirantes fijos perpendiculares al
sentido de las tablas. M
A
D
E
R
A
S

54. PARQUET:DESCRIPCIÓN: Tablillas cortas machimbrada s
dispuestas en forma de bastón roto u otra forma
repetitiva .
CARACTERISTICAS
DIMENSIÓN
4 a 6 cm x 25
a 29 cm
COLOR
Claro: euca
lito, caldén,
Oscuro: ce-
dro, roble.
TEXTURA
Lisa :
brillante ,
satinada o
mate
FORMA
Tablas
machim
bradas
BASE COLOCACIÖN
Se fijan con asfalto en
caliente. Se pulen y se
plastifican en obra
LUGARES DE USO
Estar, comedor, dormitorio. Plantas altas.
OBSERVACIONES
Iniciar colocación con los trabajos de albañilería terminados.
Contrapiso nivelado y seco.
M
A
D
E
R
A
S

56. BASTÓN ROTO

57. ESPINA DE PESCADO

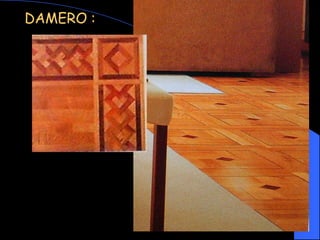

58. DAMERO :

60. FLOTANTES :

61. MELAMÍNICO
MACIZO
1- Film protector de melamina de
alta resistencia.
2- Film de resina decorativa es
una lámina altamente compacta.
3- Tabla de soporte.
4- capa impermeable inferior

62. DECKS

63. CLASIFICACIÓN:
MONOLÍTICOS CEMENTO ALISADO, SUELO
CEMENTO, HORMIGÓN, MASTIC DE
ALQUITRAN, CONCRETO
ASFALTICO, RESINAS DE EPOXY O
POLIURETANO. ETC.
PREMOLDEADOS BALDOSA CALCÁREA, GRES
CERÁMICO, MOSAICO GRANÍTICO,
CERÁMICA, PORCELANATO,
ADOQUÍN Hª, CANTO RODADO
ETC.
NATURALES GRANITO, MÁRMOL , ROCA.
MADERAS ENTARUGADO, PARQUE, DAMERO.
LAMINARES PLÁSTICO , GOMA, ALFOMBRA

64. ALFOMBRAS: DESCRIPCIÓN: Hilado sintético mas lana y
reverso reforzado , se pueden colocar sobre
cualquier base.
CARACTERISTICAS
ESPESOR
De 4 a 20
mm
DIMENSIÓN
Rollos de 1.5m
2m y 3.5m
COLOR
Gran varie-
dad de colo
res tejidos
y estampa-
TEXTURA
Bucle
Pelo corto
Pelo largo
F. Vegetales
FORMA
Rollos
de 30m.
BASE COLOCACIÖN
Se fija con cemento
de doble contacto.
LUGARES DE USO
Donde la absorción del sonido se transforma en exigencia.
Bibliotecas, oficinas dormitorios.
OBSERVACIONES
Evita caídas , ruidos y amortigua golpes.
Sup. Lisa puede ser otro piso.
Calca las imperfecciones de la base
L
A
M
I
N
A
R
E
S

68. ACÚSTICOS

69. GOMAS :
BASE COLOCACIÓN
Se fija con cemento de
doble contacto.
LUGARES DE USO
Escuelas, oficinas, locales comerciales, sanatorios, bancos.
OBSERVACIONES
Buena condición eléctrica, acústica, y térmica. Antideslizantes.
Sup. Lisa puede ser otro piso.
Calca las imperfecciones de la base
L
A
M
I
N
A
R
E
S
ESPESOR
De3 - 4.5
– 6 mm
DIMENSIÓN
Rollos de 1.5m
2m
Y placas de 50
x 50 cm
COLOR
Gran varie-
dad de colo
res
TEXTURA
Lisa y
texturadas.
Abastonada
Estriada
FORMA
Rollos
de 29m.
Placas
CARACTERISTICAS

71. PLÁSTICOS DESCRIPCIÓN: baldosa vinílica flexible
compuesta por resinas de PVC. La resistencia varía
según la composición química del material. Su diseño
se adapta a la voluntada del fabricante.
BASE COLOCACIÖN
Pegar con adhesivo acrílico
de base acuosa.
Cilindrado.Eliminar adhesivo
sobrante
LUGARES DE USO
Bancos ,hospitales, supermercados, oficinas.
OBSERVACIONES
Son livianos y fáciles de mantener.Aislantes térmico y acústico
Sup. Lisa firme, limpia y seca
Calca las imperfecciones de la base
L
A
M
I
N
A
R
E
S
ESPESOR
1 mm
2.5mm
DIMENSIÓN
Rollos de
1,50m x 10 m
Placas de
30 x 30 cm
COLOR
Gran varie-
dad de colo
res e imita
ciones
TEXTURA
Lisa
FORMA
Cuadrada
Rectangu
lar
CARACTERISTICAS

73. DEBE CONOCERSE EL PISO ANTES
DE EJECUTARSE EL CONTRAPISO.
ANTES DE COLOCAR LOS PISOS
DEBEN ESTAR COLOCADOS LOS
MARCOS
CUANDO EN EL EXTERIOR HAY
SUELOS MUY ABRASIVOS CONVIENE
COLOCAR ELEMENTOS QUE
PERMITAN LIMPIAR LA SUELA DEL
CALZADO ANTES DE ACCEDER AL
LUGAR.
CON EL DISEÑO DEL PISO SE
PUEDEN PRODUCIR EFECTOS
VARIADOS DEFINIR , SECTORIZAR, O
INTEGRAR EL ESPACIO.
LA DECISIÓN DEL MATERIAL DEL
PISO DEBE SER COHERENTE Y
ESTAR EN ARMONÍA CON EL TOTAL
DE LAS FORMAS DEL ESPACIO
ARQUITECTÓNICO.
Conclusiones
Zócalos Solías
