1. Docente: Giuliana Churano

2. IX - Unidad : FÍSICA ELEMENTAL
Tema: PRIMERA CONDICIÓN DE EQUILIBRIO
I.E.P «Nuestra Señora de Guadalupe»

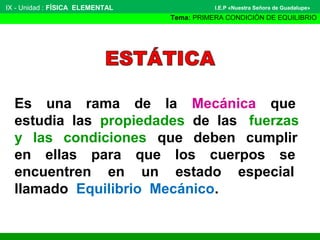

Es una rama de la Mecánica que
estudia las propiedades de las fuerzas
y las condiciones que deben cumplir
en ellas para que los cuerpos se
encuentren en un estado especial
llamado Equilibrio Mecánico.

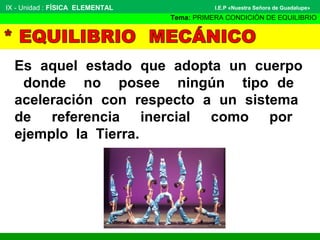

3. Es aquel estado que adopta un cuerpo
donde no posee ningún tipo de
aceleración con respecto a un sistema
de referencia inercial como por
ejemplo la Tierra.
IX - Unidad : FÍSICA ELEMENTAL
Tema: PRIMERA CONDICIÓN DE EQUILIBRIO
I.E.P «Nuestra Señora de Guadalupe»

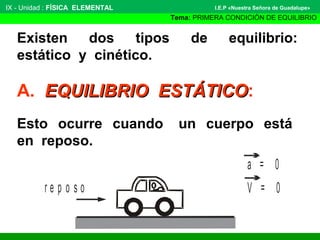

4. A. EQUILIBRIO ESTÁTICOEQUILIBRIO ESTÁTICO:
Existen dos tipos de equilibrio:
estático y cinético.
Esto ocurre cuando un cuerpo está
en reposo.
a = 0
V = 0r e p o s o
IX - Unidad : FÍSICA ELEMENTAL
Tema: PRIMERA CONDICIÓN DE EQUILIBRIO
I.E.P «Nuestra Señora de Guadalupe»

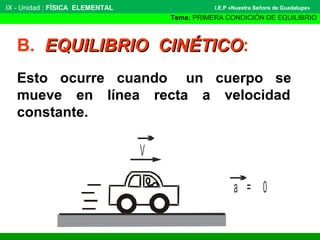

5. B. EQUILIBRIO CINÉTICOEQUILIBRIO CINÉTICO:
Esto ocurre cuando un cuerpo se
mueve en línea recta a velocidad
constante.
V
a = 0
IX - Unidad : FÍSICA ELEMENTAL
Tema: PRIMERA CONDICIÓN DE EQUILIBRIO
I.E.P «Nuestra Señora de Guadalupe»

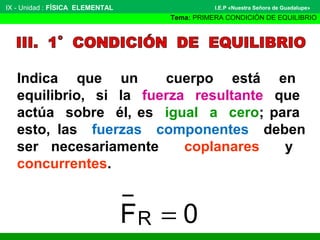

6. Indica que un cuerpo está en
equilibrio, si la fuerza resultante que
actúa sobre él, es igual a cero; para
esto, las fuerzas componentes deben
ser necesariamente coplanares y
concurrentes.
=RF 0
IX - Unidad : FÍSICA ELEMENTAL
Tema: PRIMERA CONDICIÓN DE EQUILIBRIO
I.E.P «Nuestra Señora de Guadalupe»

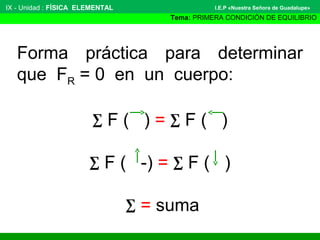

7. Forma práctica para determinar
que FR = 0 en un cuerpo:
∑ F ( ) = ∑ F ( )
∑ F ( -) = ∑ F ( )
∑ = suma
IX - Unidad : FÍSICA ELEMENTAL
Tema: PRIMERA CONDICIÓN DE EQUILIBRIO
I.E.P «Nuestra Señora de Guadalupe»

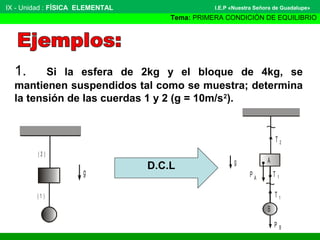

8. 1. Si la esfera de 2kg y el bloque de 4kg, se
mantienen suspendidos tal como se muestra; determina
la tensión de las cuerdas 1 y 2 (g = 10m/s2
).
( 2 )
( 1 )
g 1T
g
2T
1T
P
A
B
B
P A
D.C.L
IX - Unidad : FÍSICA ELEMENTAL
Tema: PRIMERA CONDICIÓN DE EQUILIBRIO
I.E.P «Nuestra Señora de Guadalupe»

9. * Examinando el equilibrio mecánico de traslación de
cada cuerpo, debemos encontrar T1 y T2.
1ero. En la esfera; FR = 0
∑ F(­) = ∑ F()
 T1 = PB
 T1 = m.g
 T1 = (2) (10)
 T1 = 20N
2do. En el bloque; FR = 0
∑ F(­) = ∑ F()
 T2 = T1 + PA
 T2 = T1 + m.g
 T2 = 20 + (4) (10)
 T2 = 60N
IX ­ Unidad : FÍSICA ELEMENTAL
Tema: PRIMERA CONDICIÓN DE EQUILIBRIO
I.E.P «Nuestra Señora de Guadalupe»

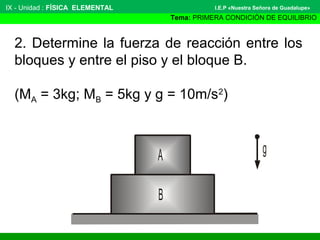

10. 2. Determine la fuerza de reacción entre los
bloques y entre el piso y el bloque B.
(MA = 3kg; MB = 5kg y g = 10m/s2
)
B
A g
IX ­ Unidad : FÍSICA ELEMENTAL
Tema: PRIMERA CONDICIÓN DE EQUILIBRIO
I.E.P «Nuestra Señora de Guadalupe»

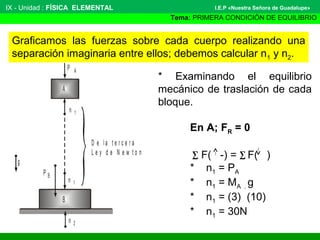

11. Graficamos las fuerzas sobre cada cuerpo realizando una
separación imaginaria entre ellos; debemos calcular n1 y n2.
B
A
g
n 1
n 1
D e la t e r c e r a
L e y d e N e w t o n
P
n 2
A
P B
* Examinando el equilibrio
mecánico de traslación de cada
bloque.
En A; FR = 0
∑ F( ­) = ∑ F( )
* n1 = PA
* n1 = MA . g
* n1 = (3) (10)
* n1 = 30N
IX ­ Unidad : FÍSICA ELEMENTAL
Tema: PRIMERA CONDICIÓN DE EQUILIBRIO
I.E.P «Nuestra Señora de Guadalupe»

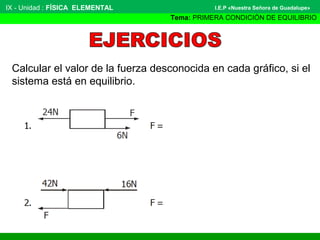

12. Calcular el valor de la fuerza desconocida en cada gráfico, si el
sistema está en equilibrio.
IX ­ Unidad : FÍSICA ELEMENTAL
Tema: PRIMERA CONDICIÓN DE EQUILIBRIO
I.E.P «Nuestra Señora de Guadalupe»

13. IX - Unidad : FÍSICA ELEMENTAL
Tema: PRIMERA CONDICIÓN DE EQUILIBRIO
I.E.P «Nuestra Señora de Guadalupe»

14. T
IX - Unidad : FÍSICA ELEMENTAL
Tema: PRIMERA CONDICIÓN DE EQUILIBRIO
I.E.P «Nuestra Señora de Guadalupe»

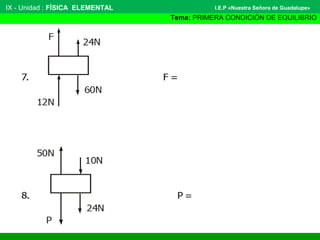

15. IX - Unidad : FÍSICA ELEMENTAL
Tema: PRIMERA CONDICIÓN DE EQUILIBRIO
I.E.P «Nuestra Señora de Guadalupe»

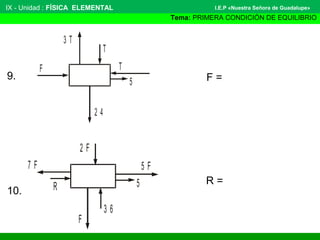

16. T
2 4
T
3 T
F
5
5 F
2 F
7 F
5R
F
3 6
9.
10.
F =
R =
