El documento describe las principales partes de un contactor eléctrico. Un contactor es un dispositivo electromecánico que puede establecer o interrumpir la corriente eléctrica. Sus partes principales son: la bobina, el núcleo metálico en forma de E, la armadura móvil, las espiras de sombra que crean un flujo magnético auxiliar, y la carcaza aislante que soporta los demás elementos. El circuito electromagnético está conformado por la bobina, el núcleo y la armad

1. El núcleo
Es una parte metalica en forma de E, cons- truida de laminas de un material ferromagnéti- co que se forma en la bobina cuando esta es energizada, de forma que ejerza una fuerte atracción sobre la ar- madura.
Espira de sombra
Forma parte del circui- to magnético, situado en el núcleo de la bobi- na, y su misión es crear un flujo magnético auxiliar desfasado 120° con respecto al flujo principal, capaz de mantener la armadura atraída por el núcleo evitando así ruidos y vibraciones.
Loreana Gómez Cruz 5-9
Control de maquinas eléctricas.
Contactores
La armadura
Es la parte móvil del contactor y esta construida del mismo material que el núcleo, se man- tiene separada del núcleo por medio de la fuerza de un resor- te, el cual, es vencido solamen- te cuando la bobina es energi- zada.

2. Un contactor es un com- ponente electromecánico que tiene por objetivo es- tablecer o interrumpir el paso de corriente, ya sea en el circuito de potencia o en el circuito de mando, tan pronto se dé tensión a la bobina

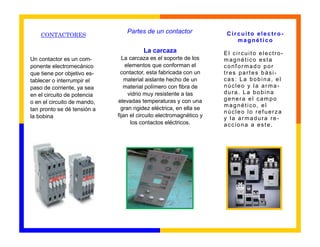

La carcaza La carcaza es el soporte de los elementos que conforman el contactor, esta fabricada con un material aislante hecho de un material polímero con fibra de vidrio muy resistente a las elevadas temperaturas y con una gran rigidez eléctrica, en ella se fijan el circuito electromagnético y los contactos eléctricos.
Partes de un contactor
Circuito electro- magnético
El circuito electro- magnético esta conformado por tres partes bási- cas: La bobina, el núcleo y la arma- dura. La bobina genera el campo magnético, el núcleo lo refuerza y la armadura re- acciona a este.
CONTACTORES
