1. El uso de Python en la
ingeniería química
Computer-aided Chemical Engineering
www.cacheme.org
24/11/2013

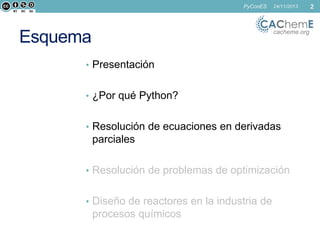

2. PyConES
24/11/2013
cacheme.org
Esquema
• Presentación
• ¿Por qué Python?
• Resolución de ecuaciones en derivadas
parciales
• Resolución de problemas de optimización
• Diseño de reactores en la industria de
procesos químicos
2

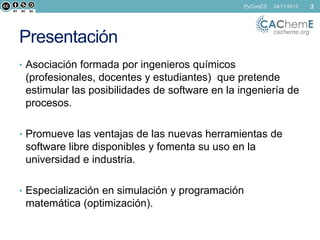

3. PyConES
Presentación
24/11/2013
cacheme.org
• Asociación formada por ingenieros químicos
(profesionales, docentes y estudiantes) que pretende
estimular las posibilidades de software en la ingeniería de
procesos.
• Promueve las ventajas de las nuevas herramientas de
software libre disponibles y fomenta su uso en la
universidad e industria.
• Especialización en simulación y programación
matemática (optimización).
3

4. PyConES
¿Quiénes somos?
24/11/2013
cacheme.org
4

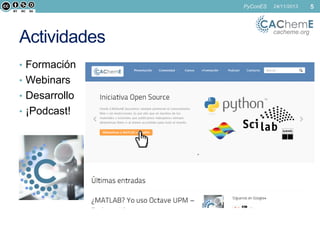

5. PyConES
Actividades
• Formación
• Webinars
• Desarrollo
• ¡Podcast!
24/11/2013
cacheme.org
5

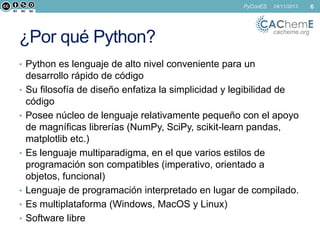

6. PyConES
¿Por qué Python?
24/11/2013
cacheme.org
• Python es lenguaje de alto nivel conveniente para un
•
•
•
•
•
•
desarrollo rápido de código
Su filosofía de diseño enfatiza la simplicidad y legibilidad de
código
Posee núcleo de lenguaje relativamente pequeño con el apoyo
de magníficas librerías (NumPy, SciPy, scikit-learn pandas,
matplotlib etc.)
Es lenguaje multiparadigma, en el que varios estilos de
programación son compatibles (imperativo, orientado a
objetos, funcional)
Lenguaje de programación interpretado en lugar de compilado.
Es multiplataforma (Windows, MacOS y Linux)
Software libre
6

7. PyConES
“As a simulation engineer in 2013, you really are standing on the
shoulders of giants”
Abhishek Chintagunta
24/11/2013
cacheme.org
CFD and Coffee (blog)
•
•
•
•
Franz Navarro
Ingeniero Químico
Universidad de Alicante
francisco.navarro@cacheme.org
1. Resolución de EDPs con Python
7

8. PyConES
1. Resolución de EDP
24/11/2013
cacheme.org
• Las ecuaciones en derivadas parciales (EDP) permiten modelar fenómenos
físicos como la propagación del sonido o del calor, la electrostática, la
electrodinámica, la dinámica de fluidos, etc.
• Existen numerosos paquetes de software para resolver EDP, usando una
variedad de lenguajes y métodos numéricos.
• Comerciales: COMSOL Multiphysics, ANSYS, Abaqus...
• Free/Open source: OpenFOAM, FreeFem++, Elmer, FiPy…
Problema simple de difusión resuelto en Python (FiPy) con menos de 40 líneas de código
8

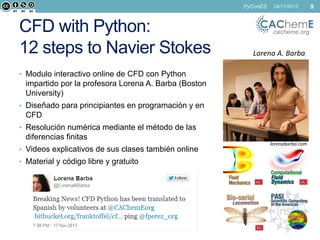

9. PyConES
CFD with Python:
12 steps to Navier Stokes
24/11/2013
cacheme.org
Lorena A. Barba
• Modulo interactivo online de CFD con Python
impartido por la profesora Lorena A. Barba (Boston
University)
• Diseñado para principiantes en programación y en
CFD
• Resolución numérica mediante el método de las
diferencias finitas
• Videos explicativos de sus clases también online
• Material y código libre y gratuito
lorenabarba.com
9

10. PyConES
CFD with Python: Lorena A. Barba
12 steps to Navier Stokes
• Convección lineal
(a)
• Difusión
• Ecuación de Burgers
• Pasos 5-10 pasan a 2D:
• Convección lineal
• Convección no lineal
• Difusión
• Ecuación de Burgers
• Ecuación de Laplace
• Ecuación de Poisson
• Pasos 11-12 resuelve la ecuación de Navier-Stokes en 2D:
• Flujo en una cavidad
• Flujo en un canal
(a)
(b)
+Introducción a Python, Numpy, SimPy, matplotlib y Numba
10
cacheme.org
• Pasos 1-4 son en una dimensión:
• Convección no lineal
24/11/2013
(b)

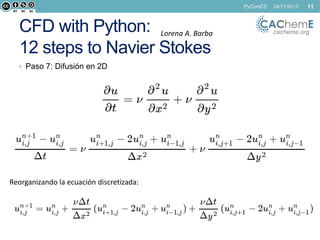

11. PyConES
CFD with Python: Lorena A. Barba
12 steps to Navier Stokes
• Paso 7: Difusión en 2D
Reorganizando la ecuación discretizada:
24/11/2013
11
cacheme.org

12. PyConES
CFD with Python: Lorena A. Barba
12 steps to Navier Stokes
• Paso 7: Difusión en 2D
Reorganizando la ecuación discretizada:
24/11/2013
12
cacheme.org

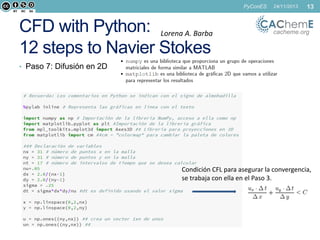

13. PyConES
CFD with Python: Lorena A. Barba
12 steps to Navier Stokes
24/11/2013
13
cacheme.org
• Paso 7: Difusión en 2D
Condición CFL para asegurar la convergencia,
se trabaja con ella en el Paso 3.

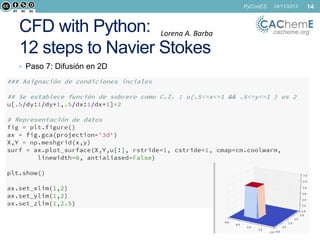

14. PyConES
CFD with Python: Lorena A. Barba
12 steps to Navier Stokes
• Paso 7: Difusión en 2D
24/11/2013
14
cacheme.org

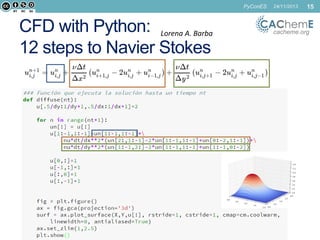

15. PyConES
CFD with Python: Lorena A. Barba
12 steps to Navier Stokes
24/11/2013
15
cacheme.org

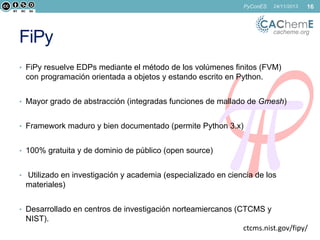

16. PyConES
24/11/2013
16
cacheme.org
FiPy
• FiPy resuelve EDPs mediante el método de los volúmenes finitos (FVM)
con programación orientada a objetos y estando escrito en Python.
• Mayor grado de abstracción (integradas funciones de mallado de Gmesh)
• Framework maduro y bien documentado (permite Python 3.x)
• 100% gratuita y de dominio de público (open source)
• Utilizado en investigación y academia (especializado en ciencia de los
materiales)
• Desarrollado en centros de investigación norteamiercanos (CTCMS y
NIST).
ctcms.nist.gov/fipy/

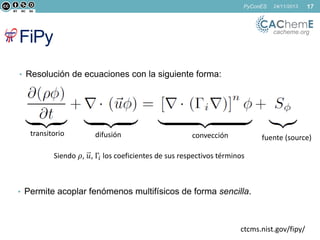

17. PyConES
24/11/2013
17
cacheme.org
FiPy
• Resolución de ecuaciones con la siguiente forma:
transitorio
difusión
convección
fuente (source)
Siendo 𝜌, 𝑢, Γ𝑖 los coeficientes de sus respectivos términos
• Permite acoplar fenómenos multifísicos de forma sencilla.
ctcms.nist.gov/fipy/

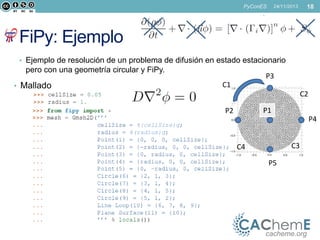

18. PyConES
18
24/11/2013
cacheme.org
FiPy: Ejemplo
• Ejemplo de resolución de un problema de difusión en estado estacionario
pero con una geometría circular y FiPy.
• Mallado
P3
C1
C2
P1
P2
P4
C3
C4
P5
cacheme.org

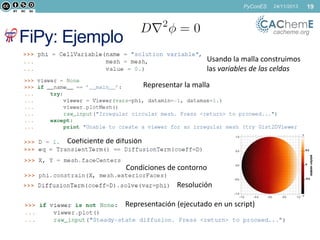

19. PyConES
24/11/2013
19
cacheme.org
FiPy: Ejemplo
Usando la malla construimos
las variables de las celdas
Representar la malla
Coeficiente de difusión
Condiciones de contorno
Resolución
Representación (ejecutado en un script)

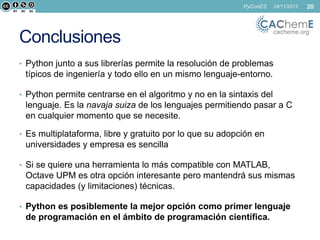

20. PyConES
Conclusiones
24/11/2013
cacheme.org
• Python junto a sus librerías permite la resolución de problemas
típicos de ingeniería y todo ello en un mismo lenguaje-entorno.
• Python permite centrarse en el algoritmo y no en la sintaxis del
lenguaje. Es la navaja suiza de los lenguajes permitiendo pasar a C
en cualquier momento que se necesite.
• Es multiplataforma, libre y gratuito por lo que su adopción en
universidades y empresa es sencilla
• Si se quiere una herramienta lo más compatible con MATLAB,
Octave UPM es otra opción interesante pero mantendrá sus mismas
capacidades (y limitaciones) técnicas.
• Python es posiblemente la mejor opción como primer lenguaje
de programación en el ámbito de programación científica.
20
