Descripción radiográfiica del sistema óseo y muscular. Descripción radiológica, ecográfica y tomográfica

2. ANATOMÍA
RADIOLÓGICA
ÓSEA:
 MIEMBROS
SUPERIORES
 MIEMBROS
INFERIORES
 COLUMNA
VERTEBRAL

3. VISTA AP
HOMBRO: CINTURA ESCAPULAR

4. BRAZO: HÚMERO
VISTA AP

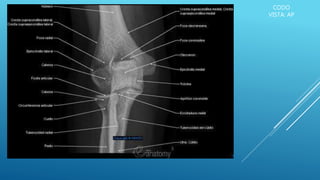

5. CODO
VISTA: AP

6. ARTICULACIÓN:
REGIÓN CUBITAL-
REGIÓN DEL CODO
VISTA Y

7. ANTEBRAZO
VISTA AP

8. CARPO
VISTA AP

9. MANO
VISTA OBLICUA

18. curvaturas fisiológicas

19. Procesos transversos, espinosos y articulaciones superiores e inferiores

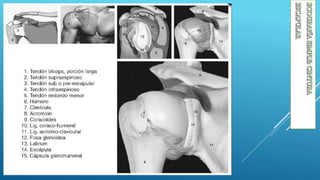

22. ANATOMÍA
ECOGRÁFICA
MÚSCULOS,
LIGAMENTOS Y
TENDONES:
 CINTURA
ESCAPULAR
 CÍNTURA
PÉLVICA
 REGIÓN DE LA
RODILLA

29. Con el paciente en posición supina, colocar el transductor en un plano longitudinal oblicuo sobre el cuello
femoral para examinar la cavidad sinovial anterior, utilizando la cabeza femoral como punto de referencia.
Craneal a la cavidad anterior, el labrum glenoideo fibrocartilaginoso anterior del acetábulo puede ser
detectado como una estructura triangular homogéneamente hiperecoica (mismo aspecto que el menisco de
la rodilla). El ligamento iliofemoral se puede apreciar superficial al labrum
Leyenda: A, acetábulo,
punta de flecha, labrum
anterosuperior; flechas,
receso articular anterior,
asterisco, el receso
distendido anterior por
derrame articular, FH,
cabeza femoral; FN, cuello
femoral

30. Leyenda: A, acetábulo, flechas, tendón iliopsoas; IP,
iliopsoas, FH, la cabeza femoral

31. TENSOR FASCIA LATA Y SARTORIO
Leyenda: puntas de flecha y 1, músculo tensor de la fascia lata; AIIS, espina ilíaca anteroinferior, ASIS, espina
ilíaca anterosuperior; asterisco, trocánter mayor; flecha curva, nervio cutáneo femoral lateral, gm, músculo
glúteo medio, 3, del músculo recto anterior del muslo, 4, músculo psoas ilíaco, 5, músculo pectíneo; flechas
huecas y 2, el músculo sartorio, flecha blanca, la inserción de la fascia lata lata; vl, músculo vasto lateralis

32. Leyenda: AIIS, espina ilíaca anteroinferior, puntas de flecha, tendón directo del músculo recto
anterior del muslo, flechas, tendón indirecto del músculo recto anterior del muslo

33. Leyenda: AIIS, espina ilíaca anteroinferior, 1, tendón directo, 2, tendón indirecto; 3,
reflexión del tendón; 4, aponeurosis central, RF, músculo recto femoral
Leyenda: AIIS, espina ilíaca anteroinferior, 1, tendón directo, 2, tendón indirecto; 3, reflexión del tendón; 4,
aponeurosis central, RF, músculo recto femoral
Leyenda: AIIS, espina ilíaca anteroinferior, flechas, tendón directo del músculo recto anterior del muslo; flecha
curvada, aponeurosis central; IPs, el músculo psoas ilíaco, Sa, músculo sartorio; tfl, el músculo tensor de la
fascia lata, Vint, músculo vasto intermedius, puntas de flecha huecas , unión proximal miotendinosa del
músculo recto anterior del muslo, puntas de flecha blancas, recto femoral

34. Leyenda: puntas de flecha, tendón aductor largo, flecha curva inserción del aductor largo, 1,
músculo aductor largo, 2 aductor corto , 3, músculo aductor magnus; P, pubis

35. Leyenda: asterisco, glúteo mayor, trocánter mayor; flecha curvada, tendón glúteo minimos;
Gmin, músculo glúteo minimos; GT, trocánter mayor; flecha hueca , tendón del glúteo medio,
flecha blanca, tendón glúteo menor, puntas de flecha, fascia lata

36. TENDÓN DEL CUADRICEPS:
La cara anterior de la rodilla es examinado con el paciente en posición supina. Una flexión de
la rodilla de aproximadamente 20 ° -30 °, colocando una almohada debajo del hueco
poplíteo se estira el mecanismo extensor y se evita la posible anisotropía .
Se estudia los tendones del cuádriceps y rotuliano en toda su extensión

37. Leyenda: flechas, tendón del cuádriceps, 1, capa superficial (de recto femoral); 2, capa intermedia (del vasto
externo y vasto medial); 3, capa profunda (de vasto intermedio); F, fémur, P, la rótula; VLAT, músculo vasto
lateral; VMED, músculo vasto medial; Vint, músculo vasto intermedio

38. Leyenda: flechas, tendón del cuádriceps, asteriscos, receso sinovial suprapatelar, 1,
suprapatelar la almohadilla de grasa, 2, almohadilla de grasa prefemoral, F, fémur, P, rótula

39. Leyenda: puntas de flecha, el
receso pararrotuliano lateral;
flechas, retináculo rotuliano
medial, F, fémur, P, rótula

40. Flexión completa de la rodilla, la V de la tróclea femoral
y el cartílago articular surpayacente se examinan
en planos axiales. En esta posición, el cuádriceps adopta
un trayecto curvo sobre ella
Leyenda: flechas, el cartílago articular de la tróclea, qt, tendón del
cuádriceps

41. Leyenda: puntas de flecha, l retináculo rotuliano medial ; asteriscos, cartílago articular de
la faceta medial de la rótula; P, rótula . Solo se puede valorar el retináculo medial

42. Leyenda: puntas de flecha, tendón rotuliano, flecha, bolsa infrarrotuliana
profunda, HFP, almohadilla de grasa de Hoffa, P, rótula

43. Leyenda: A) Las flechas huecas, ligamento colateral medial;
menisco medial (asterisco), , puntas de flecha huecas, la
porción superficial del ligamento colateral medial; puntas de
flecha blancas, ligamento meniscofemoral, B) las flechas
blancas, inserción complejo pata de ganso

44. Leyenda: puntas de flecha, banda iliotibial,
asterisco, tubérculo de Gerdy ; lfc, cóndilo
femoral lateral

45. Leyenda: flecha, tendón poplíteo; puntas de flecha, ligamento colateral
lateral; asterisco, menisco externo , F, cabeza del peroné

46. Leyenda: asterisco, cartílago articular del cóndilo femoral medial, punta de flecha negra,
tendón del semitendinoso ; flecha curva, nervio safeno; mfc, cóndilo medial femoral ;
MHG, cabeza medial del gastrocnemio; Sa, músculo sartorio; punta de flecha hueca,
tendón gracilis; flecha hueca , tendón de la cabeza medial del gastrocnemio;

47. Leyenda: a, arteria poplítea, asterisco, tendón de la cabeza medial del
gastrocnemio; flecha curva, el nervio tibial; mfc, cónidlo medial femoral; MHG,
cabeza medial del gastrocnemio, estrella, semimembranoso , Sa, sartorio ; ST, tendón
semitendinoso; flechas rectas, bursa semimembranoso-gastrocnemio, v, vena
poplítea

48. Leyenda: a, arteria poplítea; flecha curva, el nervio tibial, F, fémur; LHG, cabeza lateral
del gastrocnemio, cabeza MHG medial del gastrocnemio; T, tibia; flechas rectas,
ligamento cruzado posterior, v, la vena poplítea

49. Leyenda: flecha, fabela, puntas de flecha, tendón del bíceps femoral, asteriscos,
cartílago articular del cóndilo femoral lateral, BFM, bíceps femoral, músculo M,
menisco lateral; fh, cabeza del peroné; LFC, cóndilo femoral lateral

50. Leyenda: flecha, nervio peroneo; punta de flecha, el nervio tibial; asteriscos, cartílago articular de
cóndilo femoral lateral, bf, músculo bíceps femoral, fh, cabeza del peroné; fn, el cuello del peroné; LHG,
cabeza lateral del gastrocnemio; lfc, cóndilo femoral lateral, pl, músculo peroneo lateral largo

51. ANATOMÍA TOMOGRÁFICA
ANATOMÍA RADIOGRÁGICA NORMAL NERVIOSA

53. Díaz-Rodríguez, N., Lorenzo, A. R., Castellano-Alarcón, J., & Arribas, M. A. (2007). Ecografía del
hombro normal. SEMERGEN-Medicina de Familia, 33(8), 417-424.
Extraído de http://www.elsevier.es/es-revista-semergen-medicina-familia-40-articulo-metodologia-
tecnicas-ecografia-del-hombro-13111497
https://www.youtube.com/watch?v=6aabFlhTz0E
http://www.epiadvanced.com/wp-content/uploads/2013/11/Nivel-2-RODILLA_PDF.pdf
Micheau A., Hoa D. (2017). Anatomía de las extremidades superiores en radiología estándar. IMAIOS
SAS. Extraído de https://www.imaios.com/es/e-Anatomy/Miembros/Extremidad-superior-radiografias
BIBLIOGRAFÍA
Ríos, L. V. (2010). Manual de ecografía musculoesquelética. Médica Panamericana.
Webgrafía
