El documento describe los elementos básicos de una red como servidores, estaciones de trabajo, protocolos de comunicación y tarjetas de interfaz de red. También explica los diferentes tipos de direcciones IP (clase A, B y C), la diferencia entre IP pública e IP privada, y define conceptos como Internet, intranet, extranet, LAN, MAN, WAN y topologías de red.

1. z
Redes
Dennis Lopez Ortiz Cbtis 122 Empresa: Remote
Support

2. z
Elementos de una red
 SERVIDOR: es el elemento principal de procesamiento, contiene el sistema operativo de red y se encarga de
administrar todos los procesos dentro de ella, controla también el acceso a los recursos comunes como son las
impresoras y las unidades de almacenamiento.
ESTACIONES DE TRABAJO: en ocasiones llamadas nodos, pueden ser computadoras personales o cualquier
terminal conectada a la red. Se trabaja con sus propios programas o aprovecha las aplicaciones existentes en el
servidor.
SISTEMA OPERATIVO DE RED: es el programa que permite el control de la red y reside en el servidor.
PROTOCOLOS DE COMUNICACIÓN: son un conjunto de normas que regulan la transmisión y recepción de datos
dentro de una red.
TARJETA DE INTERFACE DE RED: proporciona la conectividad de la terminal o usuario de la red física, ya que
maneja los protocolos de comunicación de cada topología específica.
CABLEADO: es el cable que se va a ocupar en la red que es físico se llama utp.
HUB O CONCENTRADOR: en comunicaciones, centro de distribución, concentrador. Un Hub es un equipo de redes
que permite conectar entre si otros equipos o dispositivos retransmitiendo los paquetes de datos desde cualquiera de
ellos hacia todos. Han dejado de utilizarse por la gran cantidad de colisiones y trafico de red que producen.

3. z

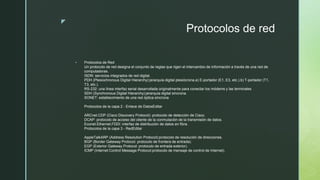

Protocolos de red
 Protocolos de Red
Un protocolo de red designa el conjunto de reglas que rigen el intercambio de información a través de una red de
computadoras.
ISDN: servicios integrados de red digital.
PDH (Plesiochronous Digital Hierarchy):jerarquía digital plesiócrona.a) E-portador (E1, E3, etc.).b) T-portador (T1,
T3, etc.).
RS-232: una línea interfaz serial desarrollada originalmente para conectar los módems y las terminales
SDH (Synchronous Digital Hierarchy):jerarquía digital síncrona.
SONET: establecimiento de una red óptica síncrona
Protocolos de la capa 2 - Enlace de DatosEditar
ARCnet.CDP (Cisco Discovery Protocol): protocolo de detección de Cisco.
DCAP: protocolo de acceso del cliente de la conmutación de la transmisión de datos.
Econet.Ethernet.FDDI: interfaz de distribución de datos en fibra.
Protocolos de la capa 3 - RedEditar
AppleTalkARP (Address Resolution Protocol):protocolo de resolución de direcciones.
BGP (Border Gateway Protocol: protocolo de frontera de entrada).
EGP (Exterior Gateway Protocol: protocolo de entrada exterior).
ICMP (Internet Control Message Protocol:protocolo de mensaje de control de Internet).

4. z
Clase A
 El primer bit del primer octeto siempre se establece en 0 (cero). Por lo
tanto, el primer octeto varía de 1 – 127.
Las direcciones de Clase A sólo incluyen IP a partir del 1.x.x.x a 126.x.x.x
solamente. El rango de IP 127.x.x.x se reservan para las direcciones IP de
loopback.
La máscara de subred predeterminada para la clase de dirección IP es
255.0.0.0 que implica que la clase A abordar las redes pueden tener 126
(27-2) y 16777214 hosts (224-2).
Dirección IP de Clase A formato es
así: 0NNNNNNN.HHHHHHHH.HHHHHHHH.HHHHHHHH

5. z
Clase B

Una dirección IP a la cual pertenece a la clase B tiene los dos primeros bits
del primer octeto de 10.
Direcciones IP de Clase B rango de 128.0 .x.x a 191.255 .x.x. La máscara
de subred predeterminada de la Clase B es 255.255.x.x.
Clase B tiene 16384(214)direcciones de red y 65534 (216-2) direcciones
de host.
Dirección IP de Clase B formato
es: 10NNNNNN.NNNNNNNN.HHHHHHHH.HHHHHHHH

6. z
Clase C
 Dirección de Clase C
El primer octeto de IP de Clase C tiene sus primeros 3 bits a 110.
Las direcciones IP Clase C de 192.0.0.x a 192.255.255.x. La máscara de
subred predeterminada de la Clase C es 255.255.255.x.
2097152 Da Clase C (221) direcciones de red y 254 (28-2) las direcciones
de host.
Dirección IP de Clase C
formato: 110NNNNN.NNNNNNNN.NNNNNNNN.HHHHHHHH

7. z

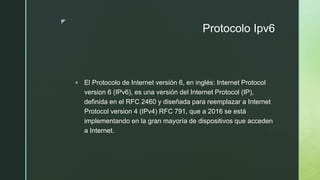

Protocolo Ipv6
 El Protocolo de Internet versión 6, en inglés: Internet Protocol
version 6 (IPv6), es una versión del Internet Protocol (IP),
definida en el RFC 2460 y diseñada para reemplazar a Internet
Protocol version 4 (IPv4) RFC 791, que a 2016 se está
implementando en la gran mayoría de dispositivos que acceden
a Internet.

8. z

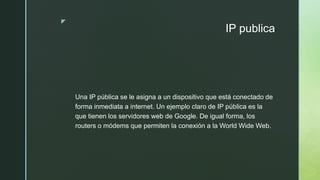

IP publica
Una IP pública se le asigna a un dispositivo que está conectado de
forma inmediata a internet. Un ejemplo claro de IP pública es la
que tienen los servidores web de Google. De igual forma, los
routers o módems que permiten la conexión a la World Wide Web.

9. z
IP privada
 Este tipo de IP se usa para identificar dispositivos informáticos,
principalmente en redes domésticas o redes privadas. El tipo de
redes que tengan una IP privada, no son redes propias de
internet. Ya que en otras palabras, las IP públicas están
aisladas, por decirlo así, de las IP privadas.

10. z
Internet
 Internet es una red de computadoras que se encuentran
interconectadas a nivel mundial para compartir información. Se
trata de una red de equipos de cálculo que se relacionan entre
sí a través de la utilización de un lenguaje universal.

11. z
Intranet
 Una intranet es una red informática que utiliza
la tecnología del protocolo de Internet para compartir
información, sistemas operativos o servicios
de computación dentro de una organización. Suele ser interna,
en vez de pública como internet, por lo que solo los miembros
de esa organización tienen acceso a ella.

12. z
Extranet
 Una extranet es una red privada que utiliza protocolos de
Internet, protocolos de comunicación y probablemente
infraestructura pública de comunicación para compartir de forma
segura parte de la información u operación propia de una
organización con proveedores, compradores, socios, clientes o
cualquier otro negocio u organización. Se puede decir en otras
palabras que una extranet es parte de la Intranet de una
organización que se extiende a usuarios fuera de ella,
usualmente utilizando Internet y sus protocolos.

13. z
LAN, MAN, WAN

14. z
Topologias de red
 La topología de red se define como el mapa físico o lógico de
una red para intercambiar datos. En otras palabras, es la forma
en que está diseñada la red, sea en el plano físico o lógico. El
concepto de red puede definirse como «conjunto de nodos
interconectados». Un nodo es el punto en el que una curva se
intercepta a sí misma. Lo que un nodo es concretamente
depende del tipo de red en cuestión.[
