La Torre Cuajimalpa es un edificio residencial de 25,000 metros cuadrados y 40 niveles ubicado en la Ciudad de México diseñado por Meir Lobaton y Kristjan Donaldson entre 2008 y 2011. Cada uno de los 400 departamentos de 400 metros cuadrados incluye un jardín de 160 metros cuadrados que cuelga sobre los departamentos de los niveles inferiores. La torre utiliza una estructura de muros y columnas integradas que recorren todos los niveles para resistir los movimientos sísmicos comunes en

1. UNIVERSIDAD MEXIQUENSE DEL
BICENTENARIO
ANÁLISIS DE LA FORMA

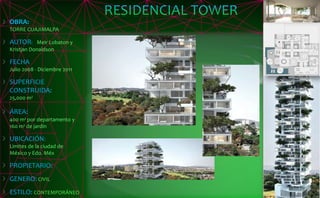

2. OBRA:
TORRE CUAJIMALPA
AUTOR: Meir Lobaton y
Kristjan Donaldson
FECHA
Julio 2008 - Diciembre 2011
SUPERFICIE
CONSTRUIDA:
25,000 m²
ÁREA:
400 m² por departamento y
160 m² de jardín
UBICACIÓN:
Limites de la ciudad de
México y Edo. Méx
PROPIETARIO:
GENERO: CIVIL
ESTILO: CONTEMPORÁNEO

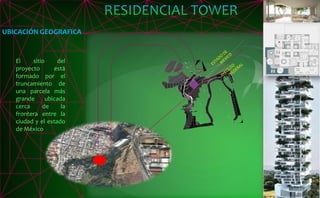

3. UBICACIÓN GEOGRAFICA
El sitio del
proyecto está
formado por el
truncamiento de
una parcela más
grande ubicada
cerca de la
frontera entre la
ciudad y el estado
de México

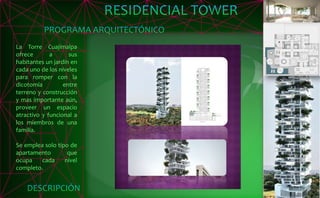

4. La Torre Cuajimalpa
ofrece a sus
habitantes un jardín en
cada uno de los niveles
para romper con la
dicotomía entre
terreno y construcción
y mas importante aún,
proveer un espacio
atractivo y funcional a
los miembros de una
familia.
Se emplea solo tipo de
apartamento que
ocupa cada nivel
completo.

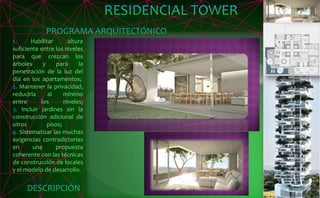

5. 1. Habilitar altura
suficiente entre los niveles
para que crezcan los
árboles y para la
penetración de la luz del
día en los apartamentos;
2. Mantener la privacidad,
reducirla al mínimo
entre los niveles;
3. Incluir jardines sin la
construcción adicional de
otros pisos;
4. Sistematizar las muchas
exigencias contradictorias
en una propuesta
coherente con las técnicas
de construcción de locales
y el modelo de desarrollo.

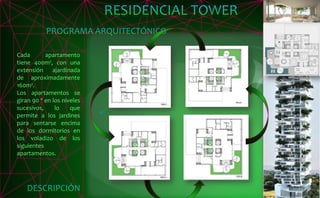

6. Cada apartamento
tiene 400m², con una
extensión ajardinada
de aproximadamente
160m².
Los apartamentos se
giran 90 º en los niveles
sucesivos, lo que
permite a los jardines
para sentarse encima
de los dormitorios en
los voladizo de los
siguientes
apartamentos.

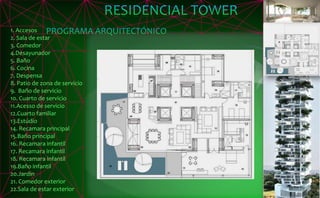

7. 1. Accesos
2. Sala de estar
3. Comedor
4.Desayunador
5. Baño
6. Cocina
7. Despensa
8. Patio de zona de servicio
9. Baño de servicio
10. Cuarto de servicio
11.Acesso de servicio
12.Cuarto familiar
13.Estúdio
14. Recamara principal
15.Baño principal
16. Recamara infantil
17. Recamara infantil
18. Recamara infantil
19.Baño infantil
20.Jardin
21. Comedor exterior
22.Sala de estar exterior

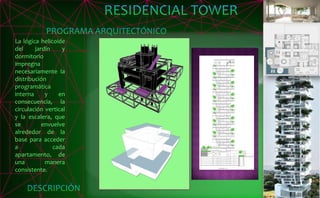

8. La lógica helicoide
del jardín y
dormitorio
impregna
necesariamente la
distribución
programática
interna y en
consecuencia, la
circulación vertical
y la escalera, que
se envuelve
alrededor de la
base para acceder
a cada
apartamento, de
una manera
consistente.

9. La altura de piso a piso
es de 3.96m esto
permite la integración
de 1.5 m de
profundidad de
jardineras empotradas
que cuelgan sobre el
estudio y el baño de la
habitación principal del
apartamento de abajo,
con esto se crea la
cuenca del suelo
necesario para que las
raíces se desarrollen. El
resto de la vegetación
está contenido dentro
del sistema de losa de
70 cm.

10. Debido a la condición
sísmica volátil que
caracteriza a la
Ciudad de México, se
utiliza un sistema de
muros y columnas
que se han integrado
para formar un
núcleo que continua
por todos los niveles
superiores así como
el ajuste de su
orientación para
resistir los
movimientos
laterales y estabilizar
la estructurar.
