1. RESTAURANTE Alvarez Armando Menchaca Silvia Silva Susana

2. Ubicación El predio se encuentra en la ciudad de Tijuana en la Zona Río, el centro de negocios de la ciudad. Es parte de una de las avenidas más importantes, Paseo de los Héroes, en la Glorieta Cuauhtémoc. A sus alrededores se encuentra Plaza Río y el Hotel Camino Real y otros comercios. -Plaza Río -Camino Real -Calimax -Negocio de azulejos -Terreno

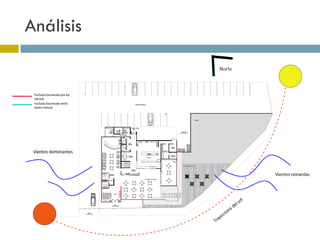

3. Análisis

4. Terreno Actualmente es un terreno plano que se renta para eventos temporales circos, exposiciones etc. Área: 3348.95 m2

5. Clima Mediterráneo Abril: Vientos de Santa Ana Enero y febrero: lluvias Precipitaciones irregulares y escasas

6. Proyecto Restaurante de comida mexicana. Dos niveles Planta alta: Comedor principal Comedor privado Estación de meseros Planta baja: Comedor principal/Comedor exterior Cava Área administrativa Área de empleados Cocina

7. Materiales

8. Materiales actuales Muros de block hueco Fachada ventilada, material Trespa color negro Comedor exterior, deck de madera Área jardinada: 546.34 m2 sin arboles y con vegetación de la región. Escasas ventanas Interiores de tablaroca Recubrimiento en interior, acabados lisos

9. Propuesta de materiales Block de concreto celular Ventajas Aislamiento termo-acústico, reduce el consumo energético Resistencia al fuego Se puede cortar, perforar y ranurar fácilmente, evitando desperdicios 4 veces mas ligero que el block convencional Lisos y plomeados, ahorra tiempo en ejecución de acabados y material

10. Factor R ANTES Factor R DESPUES Factor R Block hueco 0.72 Block de concreto celular Contec AAC 2.5 de .15 de espesor 12 Puerta de madera 2.7 storm doors 4.3 Ventana sencilla 0.9 ventana con lamina storm 2 Piso de ceramica 0.05 Muro de tablaroca 3 Muro tablaroca con aislante Aislahogar 3" 13 Techo y entrepiso de concreto 11 Techo y entrepisode concreto con foam 1" 46 TOTAL 18.37 77.3

11. Aislamiento térmico En el proyecto no había consideración de aislación, proponemos agregar productos con mayor factor R como en puertas y ventanas. Se agrega la propuesta de poner aislantes tanto en piso como en techo y muros El factor R tuvo un aumento de 400% en todo el proyecto.

12. Fachadas ventiladas Las placas Trespa, sirven para fachadas ventiladas, son resistentes a cualquier clima. Trespa es una placa plana, producida a base de resinas termoendurecibles, homogéneamente reforzadas con fibras basadas en madera y fabricada a alta presión y temperatura. Ayudan a controlar la humedad en cualquier clima Reduce la demanda de energia refrigerante

13. Jardín Mantener propuesta del uso de vegetación de la región Agregar arboles para crear sombra y disminuir el acceso de calor hacia el edificio. Oreja de ratón reemplazando pasto, soporta el clima de la region, consume menos agua. Alisos, una de las plantas caracteristicas de la ciudad, son de clima mediterraneo

14. Otras tecnologias Instalacion de SVI, ahorrador de gas +35% Uso de aparatos EnergyStar LEDs para iluminacion

15. Ventilación

16. Ventilación Variables a analizar ¿Qué cantidad de área de ventana se necesita para una correcta ventilación? El 5% del área total del espacio ¿ De qué dirección vienen los vientos? Del Noroeste ¿ El espacio cuenta con ventilación cruzada o ventana de un solo lado? Ventilación cruzada, el análisis se hace solamente con el 5% del área del espacio. Ventana de un lado, el análisis se hace con el 10% del área del espacio ¿ Es un espacio sin o con movimiento/fuentes de calor? Si es un espacio con movimiento o fuentes de calor, el 5% se multiplica por 4, es decir se toma un 20% del área del espacio

17. Ventilación Resumen de análisis de ventilación Espacio Área (m2) Á. v. (5%) (m2) Factor V.C. = 1 V.L = 2 F. calor = 4 Á.V. total (m2) Propuesta Ventanas (m2) V. Propuesta (m2) Características especiales Comedor (2) 156.8 7.84 1 7.84 1x1.8 (9) 16.2 * Bar 110.88 5.54 2 11.08 1x2.5 (5) 12.5 * Cocina 107.97 5.39 4 21.6 1x1.8 (4) 7.2 Baños (2) 8.42 0.43 2 0.86 .9x.5 (2) 0.9 Administración 35.54 1.78 1 1.78 1x1 (1) , 1x.8 (1) 1.8 Comedor privado 70.84 3.54 1 7.08 1x2.5 (4) 10.0 Estación de meseros 28.06 1.41 2 2.82 1x1 (3) 3.0

18. Ventilación Cálculo para á rea 1 y 2

19. Ventilación Cálculo para área 1 Comedor Área total = 156.8 m2 Área de ventilación = 5% del área total. Área de ventilación = 156.8 (.05) = 7.84 m2 Área de ventilación = 7.84 m2 Cálculo para á rea 2 Cocina Área total = 108 (.05) = 5.4 m2 Al tener fuentes de calor, se multiplica por 4 el área de ventilación Área de ventilación = 21.6 m2 Análisis de resultados: Necesitamos 7.84 m2 de área de ventana para ventilar el espacio del comedor, sin embargo, vamos a tratar de pasarnos un poco para ganarle aire de ventilación al espacio de la cocina. Propuesta de ventanas Se colocaron en fachada 9 ventanas de 1.8x1 metro. Esto nos da como área de abertura de 16.2m2. Para el área de comedor se cubren correctamente los 7.84 m2, restándonos 8.36 m2 para favorecer la ventilación de la cocina. En cocina tenemos 7.2 m2 de ventana, más 8.86 m2 de ventilación que nos dará la entrada de aire del comedor, estos nos da 16.03m2, valor debajo de lo requerido, por lo mismo se utilizarán 2 chimeneas para sacar más aire caliente, optimizando la ventilación.

20. Ventilación Diagrama base de ventilación – comedor y cocina

21. Ventilación Cálculo para á rea 3 Bar

22. Ventilación Cálculo para área 3 Bar Á rea total = 110.88 m2 Á rea de ventilación = 5% del área total Á rea de ventilación = 111 (.05) = 5.55m2 Análisis de resultados: Ocupamos 5.55 m2 de área de ventana para una ventilación adecuada. Sin embargo, al sólo ser ventanas de un lado, se ocupa el doble de área para cubrir la entrada y la salida. Necesitamos 11.1m2 Propuesta de ventanas Se colocaron en la fachada oeste -en el área del bar- 5 ventanales móviles de 1 x 2.5 metros, donde nos da 12.5m2 de abertura. Cumpliendo con el requisito óptimo.

23. Ventilación Cálculo para á rea 4 Baños

24. Ventilación Cálculo para área 4 Baños Área total = 8.42m2 / baño Área de ventilación = 5% del área total Área de ventilación = 8.42 (.05) = .43m2 / baño Análisis de resultados: Se necesitan 0.43 m2 de área de ventilación para mover el aire de un baño, sin embargo, como es sólo una entrada de aire, el área se tendrá que duplicar, porque la mitad responde como entrada y la otra mitad como salida. Área de ventilación = .86 m2 / baño Propuesta de ventanas Se colocaron ventanas en la parte oeste de los baños. Son 2 ventanas corredizas de .9x.5m por baño es decir 0.9 m2 de ventana por baño, cubriendo el requerimiento mínimo de ventilación.

25. Ventilación Cálculo para á rea 5

26. Ventilación Cálculo para área 5 Área administrativa (9.9x 3.6m) Á rea total = 35.64 Á rea de ventilación = 5% del área total Á rea de ventilación = 35.64 (.05) = 1.78m2 Análisis de resultados: Aunque el área administrativa cuenta con muros divisores, estos se quedarán a 2.1metros de altura para crear un flujo de aire por encima de los muros, logrando una ventilación cruzada. Propuesta de ventanas Necesitamos 1.78 m2 para ventilar el espacio. Asumimos que el viento viene directamente del este, por el túnel de viento que crea en el estacionamiento. Por lo tanto abrimos una ventana de 1x.8m del este, y una ventana de 1x1m en el norte. Logrando ventilar 1.8m2 necesarios

27. Ventilación Cálculo para á rea 6

28. Ventilación Cálculo para á rea 6 Comedor privado Á rea total = 70.84 Á rea de ventilación = 5% del área total Á rea de ventilación = 70.84 (.05) = 3.54 Análisis de resultados: Se necesitan 3.54 m2 de ventana, sin embargo, al tener ventanas de un sólo lado, dichas se convierten en entrada y salidas de aire, por lo que se tiene que doblar el área de m2 de ventilación, es decir 7.08m2 Propuesta de ventanas Tenemos 4 ventanales móviles de 1x2.5m, por lo tanto contamos con 10m2 de ventilación, cumpliendo con lo requerido.

29. Ventilación Cálculo para á rea 7

30. Ventilación Cálculo para área 7 Estación de meseros Á rea total = 28.06 m2 Á rea de ventilación = 5% del área total Á rea de ventilación = 28.06(.05) = 1.41 m2 Análisis de resultados: Se utilizará el lado este de la estación de meseros, por lo que se tendrá que doblar el área de ventilación. Por lo tanto son 2.82 m2 Propuesta de ventanas Se proponen 3 fijas y 3 ventanas móviles de 1x1m. Por lo tanto se tiene 3 m2 de ventilación, cumpliendo con lo requerido.

31. Asoleamiento

32. Asoleamiento

33. Asoleamiento
