Este documento describe los componentes básicos de una red de computadoras. Identifica los nodos de red como servidores, estaciones y dispositivos de comunicación como tarjetas de red. Explica que los servidores comparten recursos con la red, mientras que las estaciones utilizan esos recursos. Además, detalla algunas configuraciones necesarias para las tarjetas de red como la interrupción, dirección física y tipo de cable.

1. [email_address] Ing. Víctor Villar Paredes Computación e Informática

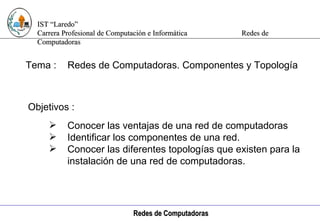

2. Computación e Informática Tema : Objetivos : Redes de Computadoras. Componentes y Topología Conocer las ventajas de una red de computadoras Identificar los componentes de una red. Conocer las diferentes topologías que existen para la instalación de una red de computadoras.

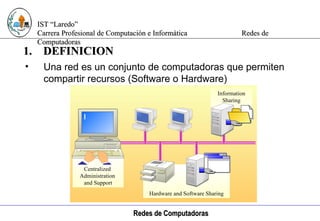

3. Computación e Informática 1. DEFINICION Una red es un conjunto de computadoras que permiten compartir recursos (Software o Hardware) Information Sharing Hardware and Software Sharing Centralized Administration and Support

4. Computación e Informática 2. COMPONENTES Los componentes de una red son: Nodos de redes Medios de comunicación Protocolos Sistema Operativo de Red

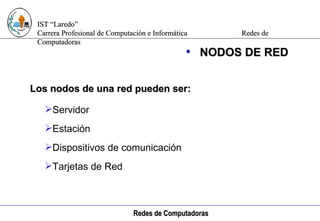

5. Computación e Informática NODOS DE RED Los nodos de una red pueden ser: Servidor Estación Dispositivos de comunicación Tarjetas de Red

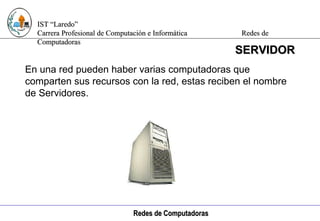

6. Computación e Informática SERVIDOR En una red pueden haber varias computadoras que comparten sus recursos con la red, estas reciben el nombre de Servidores.

7. Computación e Informática TIPOS DE SERVIDORES Por la Función que cumplen podrían ser : Servidor Archivos. Servidor Impresión. Servidor Base de Datos Servidor Web. Servidor Correo. Mail Server Database Server Database Fax Server File and Print Server Directory Services Server Client Computer File and Print Server Database Server Mail Server Fax Server Mail Server Database Server Database Fax Server File and Print Server

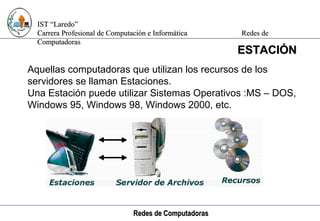

8. Computación e Informática ESTACIÓN Aquellas computadoras que utilizan los recursos de los servidores se llaman Estaciones. Una Estación puede utilizar Sistemas Operativos :MS – DOS, Windows 95, Windows 98, Windows 2000, etc.

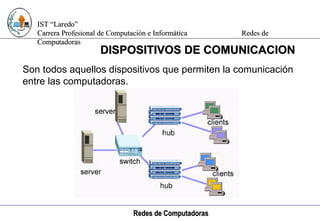

9. Computación e Informática DISPOSITIVOS DE COMUNICACION Son todos aquellos dispositivos que permiten la comunicación entre las computadoras.

10. Computación e Informática Utilizado para la conexión de la Computadora, medio de comunicación de la Red. TARJETA DE RED

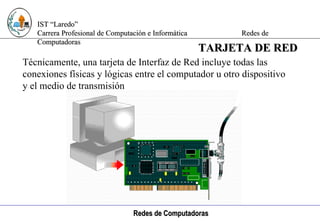

11. Computación e Informática Técnicamente, una tarjeta de Interfaz de Red incluye todas las conexiones físicas y lógicas entre el computador u otro dispositivo y el medio de transmisión TARJETA DE RED

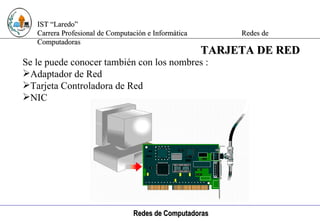

12. Computación e Informática Se le puede conocer también con los nombres : Adaptador de Red Tarjeta Controladora de Red NIC TARJETA DE RED

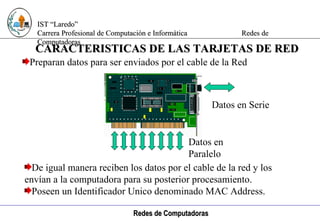

13. Computación e Informática Preparan datos para ser enviados por el cable de la Red CARACTERISTICAS DE LAS TARJETAS DE RED De igual manera reciben los datos por el cable de la red y los envían a la computadora para su posterior procesamiento. Poseen un Identificador Unico denominado MAC Address. Datos en Serie Datos en Paralelo

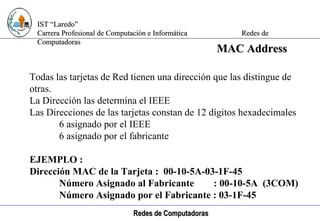

14. Computación e Informática Todas las tarjetas de Red tienen una dirección que las distingue de otras. La Dirección las determina el IEEE Las Direcciones de las tarjetas constan de 12 dígitos hexadecimales 6 asignado por el IEEE 6 asignado por el fabricante EJEMPLO : Dirección MAC de la Tarjeta : 00-10-5A-03-1F-45 Número Asignado al Fabricante : 00-10-5A (3COM) Número Asignado por el Fabricante : 03-1F-45 MAC Address

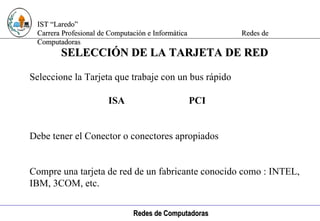

15. Computación e Informática Seleccione la Tarjeta que trabaje con un bus rápido ISA PCI Debe tener el Conector o conectores apropiados Compre una tarjeta de red de un fabricante conocido como : INTEL, IBM, 3COM, etc. SELECCIÓN DE LA TARJETA DE RED

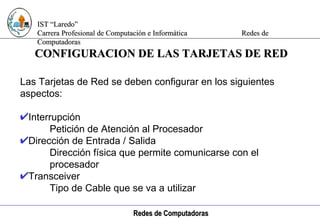

16. Computación e Informática CONFIGURACION DE LAS TARJETAS DE RED Las Tarjetas de Red se deben configurar en los siguientes aspectos: Interrupción Petición de Atención al Procesador Dirección de Entrada / Salida Dirección física que permite comunicarse con el procesador Transceiver Tipo de Cable que se va a utilizar

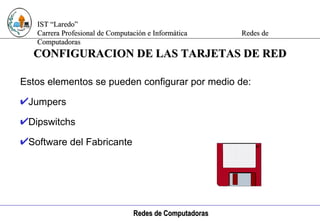

17. Computación e Informática CONFIGURACION DE LAS TARJETAS DE RED Estos elementos se pueden configurar por medio de: Jumpers Dipswitchs Software del Fabricante
