El documento describe la simbología normalizada para representar circuitos hidráulicos y neumáticos. Explica que esta simbología permite leer e interpretar planos de circuitos a través de pictogramas reconocidos internacionalmente. También presenta los diferentes elementos que componen los circuitos y su representación normalizada, como válvulas, actuadores, conductos y uniones. Finalmente, muestra ejemplos de montajes de circuitos neumáticos.

1. Módulo: Automatización Automatización Industrial Nociones de Hidráulica y Neumática Profesor: Sr. Luis Reveco Ibarra

2. La simbología normalizada consiste de una serie de pictogramas, dibujos con sentido completo, cuyo objeto es la representación en papel u otro medio de los elementos que componen un circuito hidráulico, neumático, eléctrico o electrónico. Esta simbología está reconocida por las normas internacionales, entre otras: DIN 24300 ISO 1219 CETOP UNE 101

3. Simbología Normalizada Consiste en un Sistema de Normas para Representación de elementos de circuitos hidráulicos y neumáticos. Permite leer e interpretar planos de circuitos hidráulicos y neumáticos Con ella se establece una distribución lógica de elementos en circuito .

4. Representación de Circuitos Hidráulicos y Neumáticos Para su lectura e interpretación los planos de circuitos hidráulicos y Neumáticos deben estar normados a fin de lograr el seguimiento de los componentes del sistema y sus flujos de energía.

5. ACTUADOR ELEMENTOS DE CONTROL TRANSFORMADOR DE ENERGÍA FUENTE DE ENERGÍA DEPÓSITO ACCESORIOS ENERGÍA MECÁNICA ENERGÍA MECÁNICA ENERGÍA HIDRÁULICA/NEUMÁTICA ESQUEMA GENERAL DE DISTRIBUCIÓN PARA ELEMENTOS DE CIRCUITO

6. REPRESENTACIÓN DE MONTAJE DE CIRCUITOS MEDIANTE PLANOS EN SIMBOLOGÍA NORMALIZADA PLANO DE CIRCUITO MONTAJE DE CIRCUITO

7. ELEMENTOS DE CIRCUITO

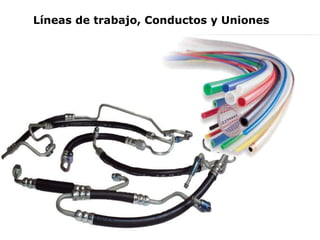

8. Líneas de trabajo, Conductos y Uniones

11. Elemento que posee eje que gira

12. Elementos que posee vástago (avanza-retrocede)

14. ELEMENTOS DE MANTENIMIENTO Y MEDICIÓN MANÓMETRO

15. SIMPLIFICADA COMPLETA UNIDAD DE ACONDICIONAMIENTO O FRL

16. ELEMENTOS DE CONTROL VÁLVULAS

17. MANDO MANDO CONECTORES CONECTORES REPRESENTACIÓN DE VÁLVULAS DISTRIBUIDORAS FLUJO INTERNO POSICIONES DE TRABAJO

18. FUNCIONAMIENTO VÁLVULA DISTRIBUIDORA

19. Nº DE CONECTORES (VÍAS) Nº DE POSICIONES DE TRABAJO FLUJO INTERNO TIPO DE MANDO DESIGNACIÓN VÁLVULA DISTRIBUIDORA

22. TIPOS DE MANDOS

23. COMPROBACIÓN FLUJO INTERNO VÁVULAS 3/2 Y 4/2 3/2 4/2

26. Montaje de circuitos en Banco Neumático

27. MONTAJE CIRCUITO PARA DOS ACTUADORES SIMULTANEOS

29. Banco Electro-Neumático

30. Maqueta de Frenos

31. Trabajo Práctico Establecer la denominación y representación en simbología normalizada de los elementos. Conectar elementos neumáticos en forma lógica según su función dentro de un circuito dado en simbología.

32. CIRCUITOS PARA CONTROL DE ACTUADORES EN TABLERO NEUMÁTICO 1- Mando Directo CSE-DR 2- Mando Indirecto CSE-DR 3- Automatización CSE-DR (Funcionamiento Alternativo)

33. 1- Mando Directo CDE 2b- Mando Indirecto CDE

34. 5a- Automatización CDE
