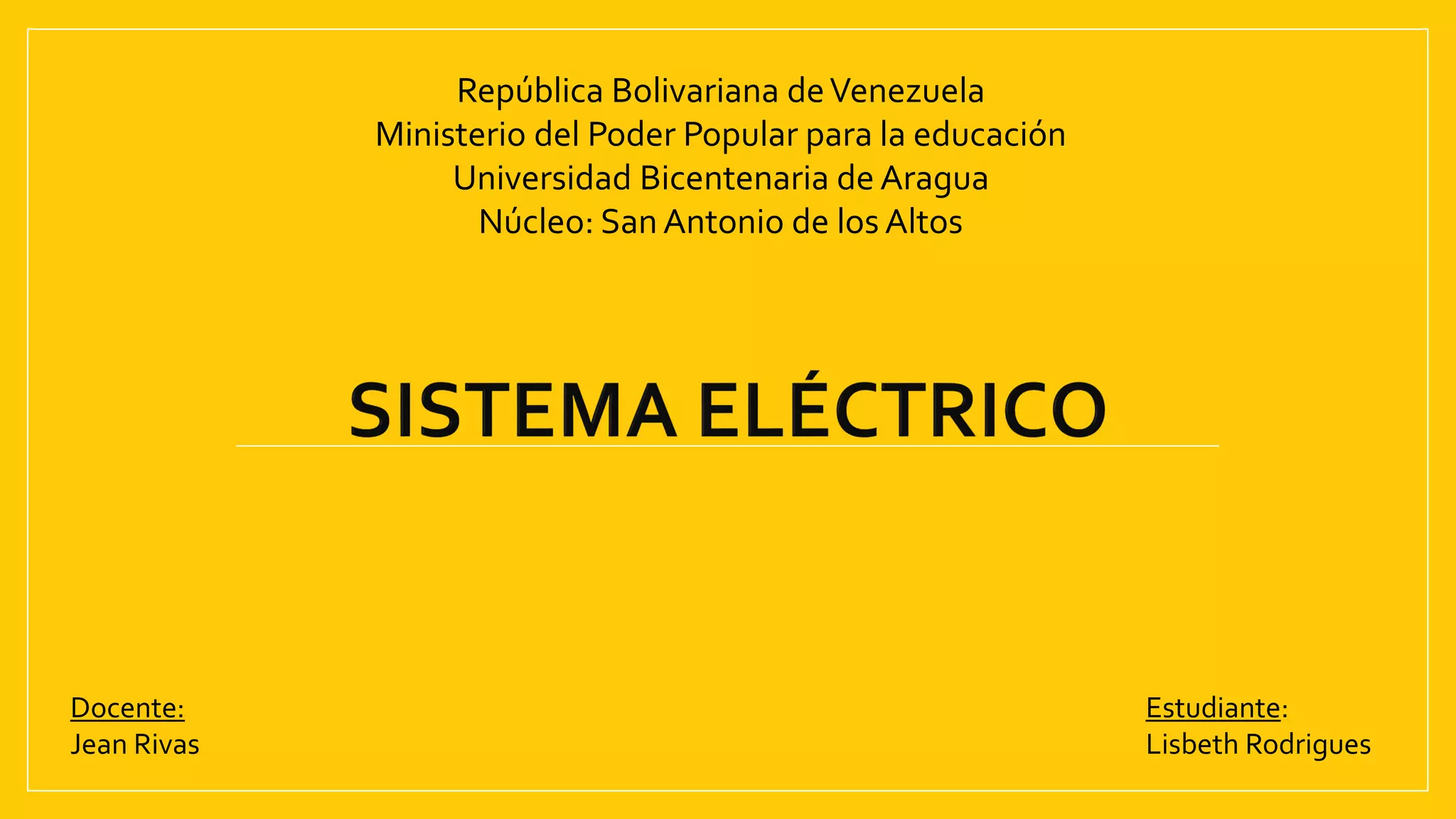

1. República Bolivariana deVenezuela
Ministerio del Poder Popular para la educación
Universidad Bicentenaria de Aragua
Núcleo: San Antonio de los Altos
Docente:
Jean Rivas
Estudiante:
Lisbeth Rodrigues

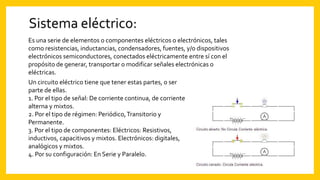

2. Es una serie de elementos o componentes eléctricos o electrónicos, tales
como resistencias, inductancias, condensadores, fuentes, y/o dispositivos
electrónicos semiconductores, conectados eléctricamente entre sí con el
propósito de generar, transportar o modificar señales electrónicas o
eléctricas.
Sistema eléctrico:
Un circuito eléctrico tiene que tener estas partes, o ser
parte de ellas.
1. Por el tipo de señal: De corriente continua, de corriente
alterna y mixtos.
2. Por el tipo de régimen: Periódico,Transitorio y
Permanente.
3. Por el tipo de componentes: Eléctricos: Resistivos,
inductivos, capacitivos y mixtos. Electrónicos: digitales,
analógicos y mixtos.
4. Por su configuración: En Serie y Paralelo.

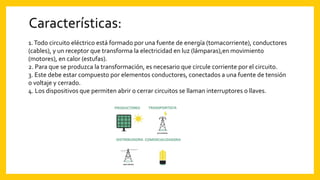

3. Características:
1.Todo circuito eléctrico está formado por una fuente de energía (tomacorriente), conductores
(cables), y un receptor que transforma la electricidad en luz (lámparas),en movimiento
(motores), en calor (estufas).
2. Para que se produzca la transformación, es necesario que circule corriente por el circuito.
3. Este debe estar compuesto por elementos conductores, conectados a una fuente de tensión
o voltaje y cerrado.
4. Los dispositivos que permiten abrir o cerrar circuitos se llaman interruptores o llaves.

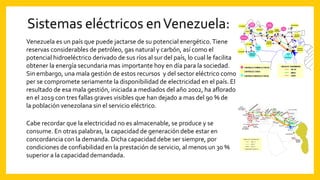

4. Sistemas eléctricos enVenezuela:
Venezuela es un país que puede jactarse de su potencial energético.Tiene
reservas considerables de petróleo, gas natural y carbón, así como el
potencial hidroeléctrico derivado de sus ríos al sur del país, lo cual le facilita
obtener la energía secundaria mas importante hoy en día para la sociedad.
Sin embargo, una mala gestión de estos recursos y del sector eléctrico como
per se compromete seriamente la disponibilidad de electricidad en el país. El
resultado de esa mala gestión, iniciada a mediados del año 2002, ha aflorado
en el 2019 con tres fallas graves visibles que han dejado a mas del 90 % de
la población venezolana sin el servicio eléctrico.
Cabe recordar que la electricidad no es almacenable, se produce y se
consume. En otras palabras, la capacidad de generación debe estar en
concordancia con la demanda. Dicha capacidad debe ser siempre, por
condiciones de confiabilidad en la prestación de servicio, al menos un 30 %
superior a la capacidad demandada.

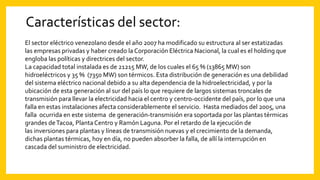

5. Características del sector:
El sector eléctrico venezolano desde el año 2007 ha modificado su estructura al ser estatizadas
las empresas privadas y haber creado la Corporación Eléctrica Nacional, la cual es el holding que
engloba las políticas y directrices del sector.
La capacidad total instalada es de 21215 MW, de los cuales el 65 % (13865 MW) son
hidroeléctricos y 35 % (7350 MW) son térmicos. Esta distribución de generación es una debilidad
del sistema eléctrico nacional debido a su alta dependencia de la hidroelectricidad, y por la
ubicación de esta generación al sur del país lo que requiere de largos sistemas troncales de
transmisión para llevar la electricidad hacia el centro y centro-occidente del país, por lo que una
falla en estas instalaciones afecta considerablemente el servicio. Hasta mediados del 2005, una
falla ocurrida en este sistema de generación-transmisión era soportada por las plantas térmicas
grandes deTacoa, PlantaCentro y Ramón Laguna. Por el retardo de la ejecución de
las inversiones para plantas y líneas de transmisión nuevas y el crecimiento de la demanda,
dichas plantas térmicas, hoy en día, no pueden absorber la falla, de allí la interrupción en
cascada del suministro de electricidad.

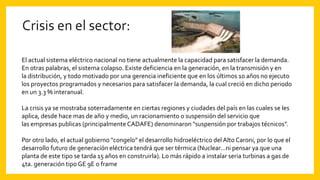

6. El actual sistema eléctrico nacional no tiene actualmente la capacidad para satisfacer la demanda.
En otras palabras, el sistema colapso. Existe deficiencia en la generación, en la transmisión y en
la distribución, y todo motivado por una gerencia ineficiente que en los últimos 10 años no ejecuto
los proyectos programados y necesarios para satisfacer la demanda, la cual creció en dicho periodo
en un 3.3 % interanual.
La crisis ya se mostraba soterradamente en ciertas regiones y ciudades del país en las cuales se les
aplica, desde hace mas de año y medio, un racionamiento o suspensión del servicio que
las empresas publicas (principalmenteCADAFE) denominaron "suspensión por trabajos técnicos".
Por otro lado, el actual gobierno "congelo" el desarrollo hidroeléctrico del Alto Caroni, por lo que el
desarrollo futuro de generación eléctrica tendrá que ser térmica (Nuclear…ni pensar ya que una
planta de este tipo se tarda 15 años en construirla). Lo más rápido a instalar seria turbinas a gas de
4ta. generación tipo GE 9E o frame

7. El fallo en la central hidráulica de Gurí y la incapacidad del Gobierno de construir un sistema
termoeléctrico alternativo provocan el mayor corte de luz de las últimas décadas
Se lleva casi 20 horas sin luz, en el que ya es el mayor apagón de las últimas décadas. La falta de
suministro afecta a hospitales las infraestructuras más sensibles a una caída de potencia y refrigeración
de alimentos, ha provocado la suspensión de las clases este viernes, ha dejado sin suministro de agua a
miles de hogares, ha provocado interrupciones en la red telefónica tanto de voz como de datos y ha
causado la cancelación de vuelos en el aeropuerto de Caracas. La falta de luz en una de las capitales más
violentas del mundo añade otro ingrediente más: el pánico cuando cae la noche. La población no solo
encuentra las calles a oscuras, sino que no cuenta con un teléfono celular al que recurrir en caso de
urgencia.
Pero esto no siempre fue así.Venezuela fue durante varias décadas la nación que más energía eléctrica
producía en América Latina y la que tenía más cobertura territorial de la región. Mucho ha cambiado la
situación desde entonces: el actual colapso de la red revela problemas importantes de inversión, así como
de diseño e implementación de los planes de actualización del sistema eléctrico, pero también el grave
deterioro en las infraestructuras del país sudamericano, que sufre una de las mayores crisis económicas
del mundo en lo que va de sigloXXI.

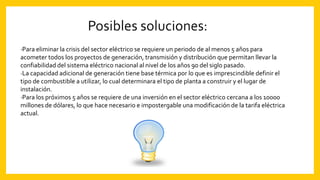

8. ·Para eliminar la crisis del sector eléctrico se requiere un periodo de al menos 5 años para
acometer todos los proyectos de generación, transmisión y distribución que permitan llevar la
confiabilidad del sistema eléctrico nacional al nivel de los años 90 del siglo pasado.
·La capacidad adicional de generación tiene base térmica por lo que es imprescindible definir el
tipo de combustible a utilizar, lo cual determinara el tipo de planta a construir y el lugar de
instalación.
·Para los próximos 5 años se requiere de una inversión en el sector eléctrico cercana a los 10000
millones de dólares, lo que hace necesario e impostergable una modificación de la tarifa eléctrica
actual.
