Este documento habla sobre análisis de dominio de frecuencia. Explica que estos análisis se basan en la respuesta dinámica de la estructura ante cargas variables armónicamente. También cubre temas como movimiento armónico, amortiguación, carga, pasos de frecuencia y análisis del estado estacionario y de la densidad espectral de energía.

1. Integrantes:
Pedro Silva
Santiago Solís
“ Add your company slogan ”
CAPITULO 4
LOS ANÁLISIS DE DOMINIO
DE FRECUENCIA
LOGO

2. LOS ANÁLISIS DE DOMINIO DE FRECUENCIA
Se basa en la respuesta dinámica de la
estructura armónicamente variables de
carga

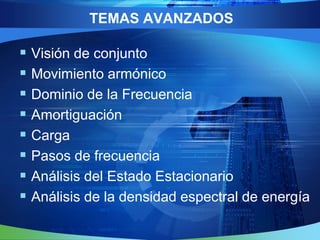

4. TEMAS AVANZADOS
 Visión de conjunto
 Movimiento armónico
 Dominio de la Frecuencia
 Amortiguación
 Carga
 Pasos de frecuencia
 Análisis del Estado Estacionario
 Análisis de la densidad espectral de energía

5. “ Add your company slogan ”
LOGO

6. MOVIMIENTO ARMÓNICO
w es la frecuencia circular.
La carga espacial consta de dos partes y
el 90 °.
La ecuación de equilibrio para el sistema
estructural es:
Donde K es la matriz de rigidez
C es la matriz de amortiguamiento,
M es la matriz de masa diagonal,
Son los desplazamientos conjuntos, velocidades y
aceleraciones, respectivamente

9. DEFINICION DE LOS VECTORES
ESPACIALES DE CARGA
 ´Para definir el vector de carga espacial
p j por un único período de la suma de
carga de la ecuación 2, es posible
especificar
 La etiqueta de un caso de carga con la
carga de parámetros o Una aceleración de
la carga usando los parámetros:
 Csys, ang, acc

10.  Csys .-es un sistema de coordenadas fijo
(el fallo es cero, lo que indica el
sistema mundial de coordenadas)
 Ang.- es un ángulo de coordenadas (la f
 alla de es cero)
 Acc.- es la aceleración de la carga (U1,
U2, U3 o) en el sistema de coordenadas
local de aceleración

11.  Los ejes de aceleración local se refiere siempre
como 1, 2, y 3
 La aceleración global de Carga mx, my, mz y se
transforman en el sistema de coordenadas local
para carga.
 En general se recomienda, pero no se requiere,
que el mismo sistema de coordenadas se
utiliza para todas las cargas de aceleración
aplicada en un caso de analisis determinado

12. Pasos de frecuencia
 Los análisis de frecuencia de tareas
principales se realizan en pasos.
El estado de equilibrio puede solicitar la
respuesta a las siguientes frecuencias:
 Un rango requerido de frecuencias
igualmente espaciadas, Esto se define
mediante la especificación de la primera
frecuencia

13.  La ultima frecuencia f2 > f1 y el numero
de incremento n>0, Esto resulta en el
siguiente conjunto de frecuencias.

14.  Opcionalmente, en todas las frecuencias
calculado en un Caso de Análisis Modal
especificado.
Se utilizara sólo las frecuencias que caen
dentro del rango de frecuencias f1 a f2,
esto podemos observar en el capitulo de
analisis modal

15.  El objetivo del Análisis modal en la
mecanica estructur5al es determinar las
frecuencias naturales y modos de vibrar
de un objeto o estructura durante
vibracion libre. Es común utilizar el
Metodo de los elementos finitos

16. ANALISIS EN ESTADO ESTABLE
 El ANALISIS EN ESTADO ESTABLE
busca la respuesta de una estructura a
una o más frecuencias a la carga de la
forma:

17. Power-Spectral-Density Analysis
 PSD.- es similar al estado estacionario en
el análisis que se considera el
comportamiento armónico de la estructura
sobre un rango de frecuencias.
