LOGICA DIGITAL
TERCERA GUIA DE LABORATORIO 2011-10
COMPUERTA X-OR Y COMPUERTAS UNIVERSALES
SUMADORES
OBJETIVO:
El alumno implementara los circuitos en el software de simulación PROTEUS y
posteriormente lo realizara en el protoboard físico, utilizando compuertas NAND,
NOR, X-OR. Como una aplicación se realizara un medio sumador y un sumador
completo.
MARCO TEÓRICO: El alumno debe detallar las tablas de verdad de dichas
compuertas y definiciones básicas del 74ls47, y displays.

3. Distribución de los pines de los circuitos utilizados.

4. Material:
- 1 Protoboard
- 1 Compuerta 74LS02
- 1 Compuerta 74LS08
- 1 Compuerta 74LS32
- 2 Decodificador 74LS47
- 1 Compuerta 74LS86
- 2 displays ánodo común
- Cable telefónico
- 1 Batería de 5 V o Fuente de alimentación de 5v, (cable USB)
- 5 Diodos LEDS
- 5 Resistencias de 220Ω
- 1 pelador y cortador de cables o alicate de corte pequeño.
- Materiales para la parte 2 la cantidad de compuertas universales deben ser
determinadas por cada grupo de trabajo, dependiendo del ejercicio
desarrollado.
Implementación de la guía
PARTE 1
1.- encuentre la tabla de verdad del circuito de la figura 1, la cual va tener dos
entradas y dos salidas, una de las salidas va ser la suma de las dos entradas
y la otra salida va ser el carry. (MEDIO SUMADOR)
2.- construya el circuito en el simulador y compruebe la tabla de verdad.
3.- implemente dicho circuito en el protoboard físico y realice la verificación de la tabla.
4.- realice los pasos anteriores para el circuito de la figura 2, lo cual tiene tres
entradas y dos salidas, las salidas igual que en el caso anterior una va ser la suma de
las entradas y la otra va ser el carry de dichas sumas.(SUMADOR COMPLETO)

5. PARTE 2
En la parte dos se tiene que implementar un circuito con compuertas universales, lo
cual ya fue explicado en clase, el ejercicio que se tiene que escoger esta publicado en
un documento llamado ejercicios y es del punto IV, se debe de hacer todo el proceso
de análisis y simplificación hasta llegar a la implementación con las compuertas
universales, luego se simulara, se comprobara y se implementara en el protoboard.
Parte 1:
Implementación en Proteus

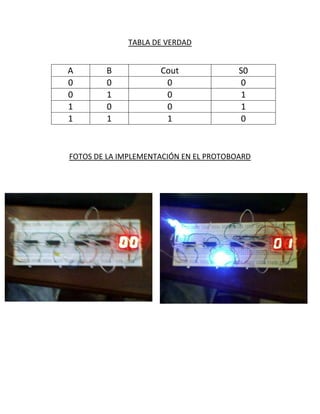

6. TABLA DE VERDAD
A B Cout S0
0 0 0 0
0 1 0 1
1 0 0 1
1 1 1 0
FOTOS DE LA IMPLEMENTACIÓN EN EL PROTOBOARD

7. FIGURA 2
IMPLEMENTACIÓN EN EL PROTEUS
TABLA DE VERDAD
A B C Cout S0
0 0 0 0 0
0 0 1 0 1
0 1 0 0 1
0 1 1 1 0
1 0 0 0 1
1 0 1 1 0
1 1 0 1 0
1 1 1 1 1

8. FOTOS DE LA IMPLEMENTACIÓN EN EL PROTOBOARD
PARTE 2:
PUBLICACIÓN “EJERCICIOS” PARTE IV, EJERCICIO 1
La empresa de seguridad Bancaria ALFOR contrata sus servicios de expertos en
sistemas digitales para diseñar una tarjeta de control digital que detecte intrusos en
áreas restringidas. La tarjeta controlará tres detectores infrarrojos ubicados en la
puerta de la tesorería, el techo de la tesorería y el sistema ventilación. Los tres
detectores están conectados a una cámara digital de alta resolución, la cual tomara
una fotografía de cualquier intruso que active los sensores de acuerdo a una lógica
digital predeterminada. La cámara digital tomara la fotografía en los siguientes casos:
- Cuando el sensor de la puerta se active independientemente del estado de los
otros dos.
- Cuando solo se active el sensor del ducto del ventilación.
- Cuando solo se active el sensor del techo del área restringida.

9. TABLA DE VERDAD
A B C X
0 0 0 0 0
1 0 0 1 1
2 0 1 0 1
3 0 1 1 0
4 1 0 0 1
5 1 0 1 1
6 1 1 0 1
7 1 1 1 1
MAPA DE KARNAUGHT
C C
AB 1
AB 1
AB 1 1
AB 1 1
X=ABC+A+AC

10. 1
IMPLEMENTACIÓN EN EL PROTEUS
0
U1
7 13
U4 A QA
1 12
D1 2
B QB
11
R1 6
C QC
10
D QD
4 9
220 BI/RBO QE
LED-YELLOW 5 15
RBI QF
XOR 3 14
LT QG
74LS47
U3:A
1 D2
3
R2
2
220
LED-YELLOW
74LS08
U2
7 13
A QA
1 12
B QB
2 11
C QC
6 10
D QD
4 9
BI/RBO QE
5 15
RBI QF
3 14
LT QG
74LS47
FOTOS DE LA IMPLEMENTACIÓN EN EL PROTOBOARD

11. Objetivo:
Implementar los circuitos en el software de simulación PROTEUS y posteriormente lo
realizara en el protoboard físico, utilizando compuertas NAND, NOR, X-OR. Como una
aplicación se realizara un medio sumador y un sumador completo.
Conclusiones:
En el presente trabajo que hemos realizado aprendimos las diferentes formas de
utilización de las compuertas sumadoras completas y media sumadora, como hacer
su respectiva tabla de verdad, simularlo en el proteus y después pasarlo al
protoboard.
