El documento describe la evidencia que apoya la teoría de la deriva continental propuesta por Alfred Wegener, incluyendo la similitud de rocas antiguas en Sudamérica y África, evidencia paleoclimática y paleontológica de organismos idénticos en ambos continentes, y la evidencia del fósil Mesosaurus encontrado solo en el este de Sudamérica y el sur de África. También describe brevemente cómo los continentes encajan como piezas de un rompecabezas y la formación de cinturones montañosos cuando las mas

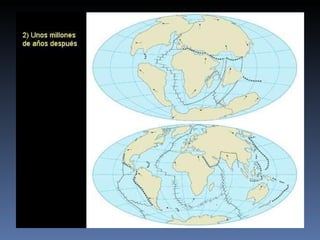

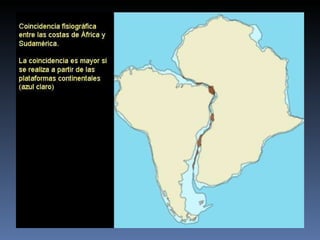

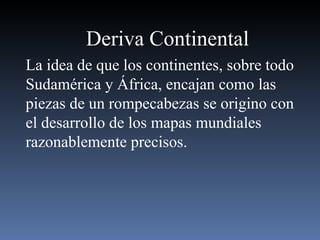

10. Deriva Continental La idea de que los continentes, sobre todo Sudamérica y África, encajan como las piezas de un rompecabezas se origino con el desarrollo de los mapas mundiales razonablemente precisos.

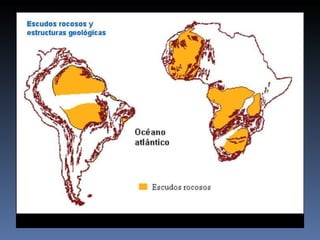

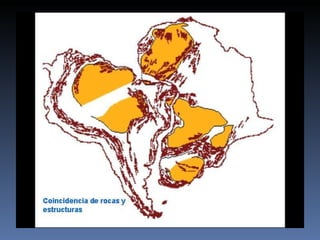

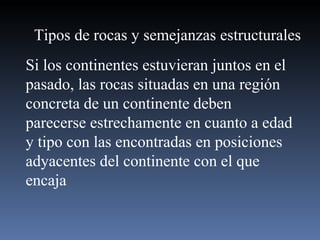

12. Tipos de rocas y semejanzas estructurales Si los continentes estuvieran juntos en el pasado, las rocas situadas en una región concreta de un continente deben parecerse estrechamente en cuanto a edad y tipo con las encontradas en posiciones adyacentes del continente con el que encaja

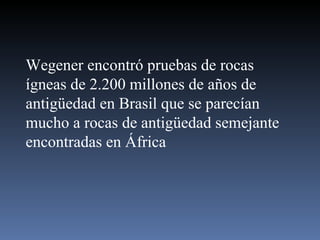

14. Wegener encontró pruebas de rocas ígneas de 2.200 millones de años de antigüedad en Brasil que se parecían mucho a rocas de antigüedad semejante encontradas en África

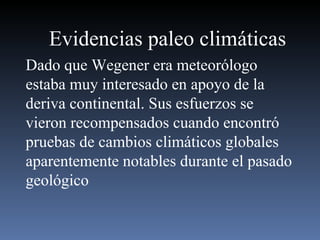

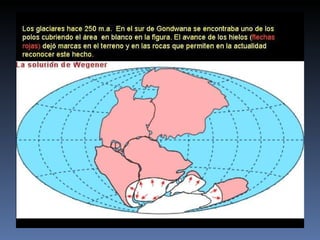

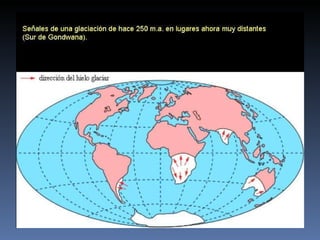

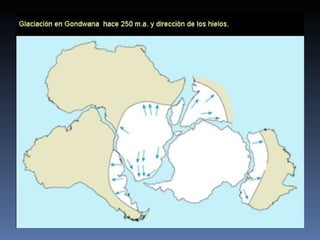

16. Evidencias paleo climáticas Dado que Wegener era meteorólogo estaba muy interesado en apoyo de la deriva continental. Sus esfuerzos se vieron recompensados cuando encontró pruebas de cambios climáticos globales aparentemente notables durante el pasado geológico

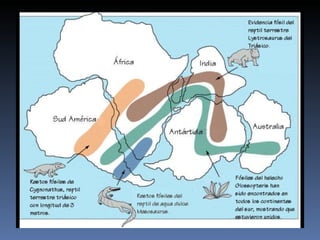

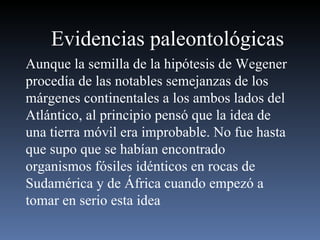

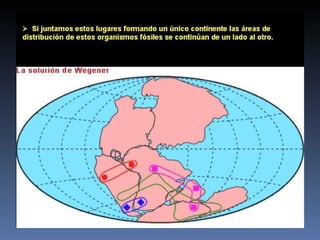

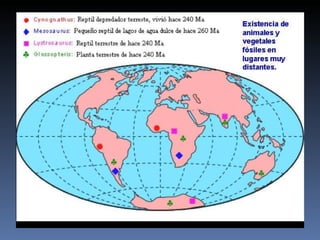

20. Evidencias paleontológicas Aunque la semilla de la hipótesis de Wegener procedía de las notables semejanzas de los márgenes continentales a los ambos lados del Atlántico, al principio pensó que la idea de una tierra móvil era improbable. No fue hasta que supo que se habían encontrado organismos fósiles idénticos en rocas de Sudamérica y de África cuando empezó a tomar en serio esta idea

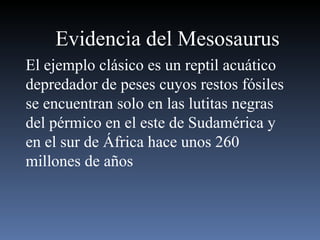

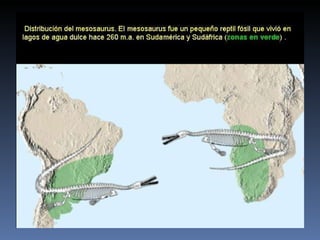

24. Evidencia del Mesosaurus El ejemplo clásico es un reptil acuático depredador de peses cuyos restos fósiles se encuentran solo en las lutitas negras del pérmico en el este de Sudamérica y en el sur de África hace unos 260 millones de años

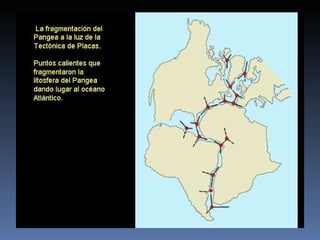

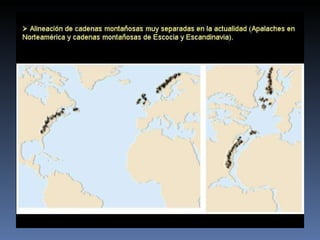

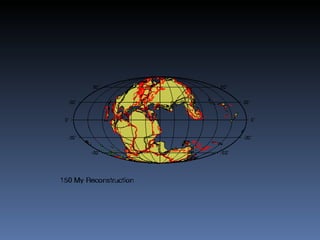

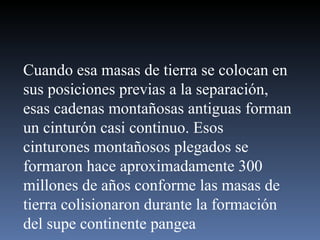

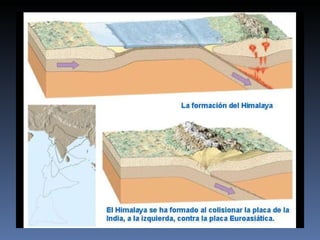

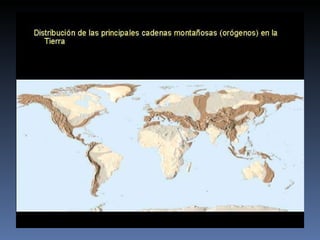

26. Cuando esa masas de tierra se colocan en sus posiciones previas a la separación, esas cadenas montañosas antiguas forman un cinturón casi continuo. Esos cinturones montañosos plegados se formaron hace aproximadamente 300 millones de años conforme las masas de tierra colisionaron durante la formación del supe continente pangea

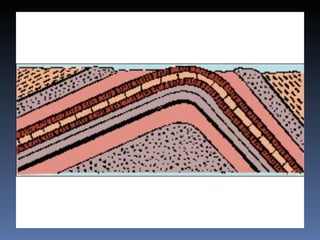

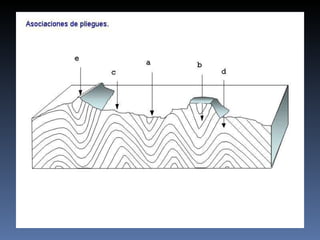

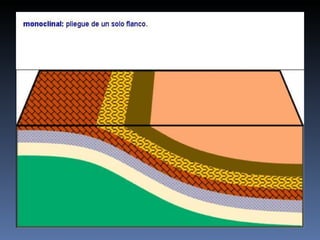

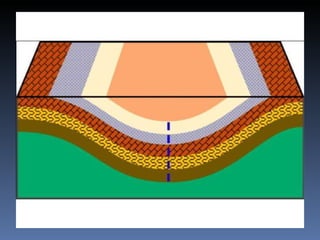

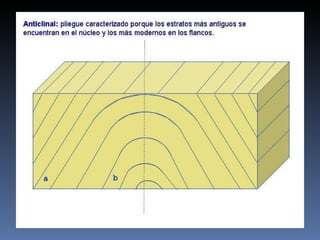

100. Plano axial eje flanco

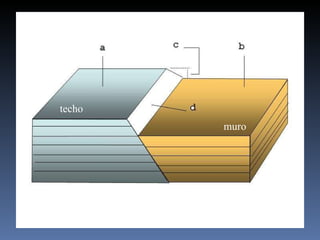

121. techo muro

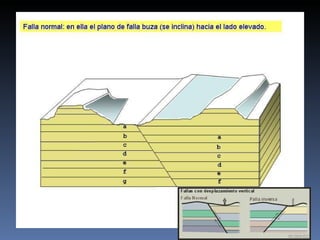

123. Cuando el bloque del techo se desplaza hacia abajo en relación al bloque del muro

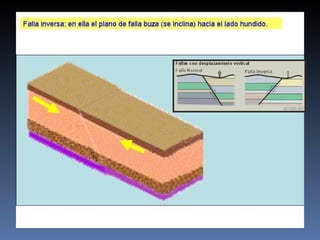

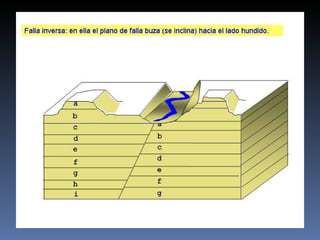

125. Ángulo < 45º = falla de cabalgamiento El bloque del techo se mueve hacia arriba en relación al bloque del muro

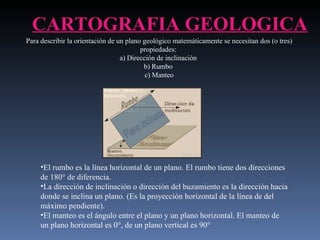

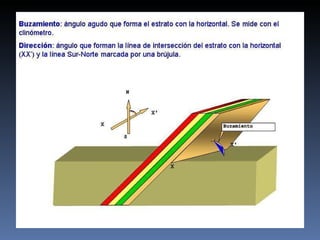

131. CARTOGRAFIA GEOLOGICA Para describir la orientación de un plano geológico matemáticamente se necesitan dos (o tres) propiedades: a) Dirección de inclinación b) Rumbo c) Manteo El rumbo es la línea horizontal de un plano. El rumbo tiene dos direcciones de 180° de diferencia. La dirección de inclinación o dirección del buzamiento es la dirección hacia donde se inclina un plano. (Es la proyección horizontal de la línea de del máximo pendiente). El manteo es el ángulo entre el plano y un plano horizontal. El manteo de un plano horizontal es 0°, de un plano vertical es 90°

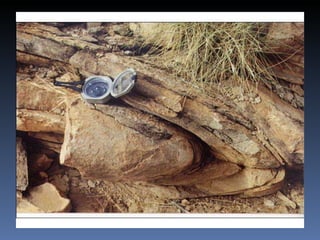

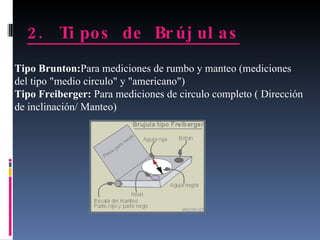

132. 2. Tipos de Brújulas Tipo Brunton: Para mediciones de rumbo y manteo (mediciones del tipo &quot;medio circulo&quot; y &quot;americano&quot;) Tipo Freiberger: Para mediciones de circulo completo ( Dirección de inclinación/ Manteo)

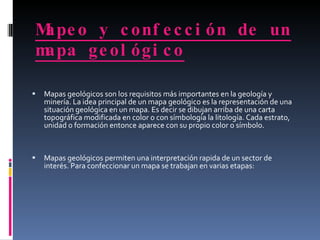

133. Mapeo y confección de un mapa geológico Mapas geológicos son los requisitos más importantes en la geología y minería. La idea principal de un mapa geológico es la representación de una situación geológica en un mapa. Es decir se dibujan arriba de una carta topográfica modificada en color o con símbología la litología. Cada estrato, unidad o formación entonce aparece con su propio color o símbolo. Mapas geológicos permiten una interpretación rapida de un sector de interés. Para confeccionar un mapa se trabajan en varias etapas:

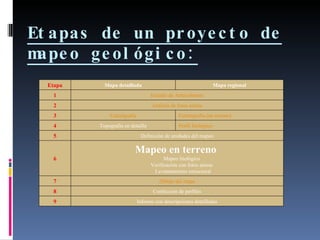

134. Etapas de un proyecto de mapeo geológico: Etapa Mapa detaillada Mapa regional 1 Estudio de Antecedentes 2 Análisis de fotos aéreas 3 Estratigrafia Estratigrafía (en terreno) 4 Topografía en detaille Perfil litológico 5 Definición de unidades del mapeo 6 Mapeo en terreno Mapeo litológico Verificación con fotos aéreas Levantamiento estructural 7 Dibujo del mapa 8 Confección de perfiles 9 Informe con descripciones detailladas

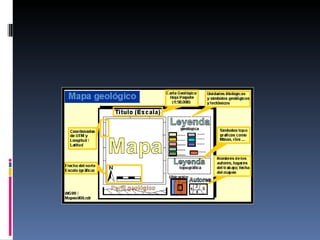

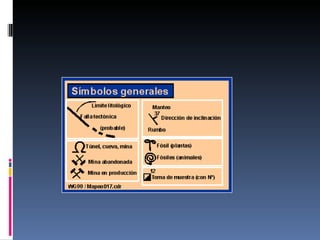

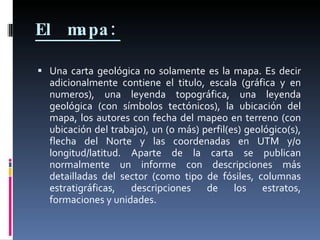

135. El mapa: Una carta geológica no solamente es la mapa. Es decir adicionalmente contiene el titulo, escala (gráfica y en numeros), una leyenda topográfica, una leyenda geológica (con símbolos tectónicos), la ubicación del mapa, los autores con fecha del mapeo en terreno (con ubicación del trabajo), un (o más) perfil(es) geológico(s), flecha del Norte y las coordenadas en UTM y/o longitud/latitud. Aparte de la carta se publican normalmente un informe con descripciones más detailladas del sector (como tipo de fósiles, columnas estratigráficas, descripciones de los estratos, formaciones y unidades.

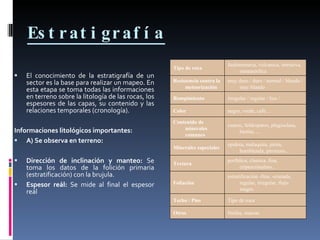

137. Estratigrafía El conocimiento de la estratigrafía de un sector es la base para realizar un mapeo. En esta etapa se toma todas las informaciones en terreno sobre la litología de las rocas, los espesores de las capas, su contenido y las relaciones temporales (cronología). Informaciones litológicos importantes: A) Se observa en terreno: Dirección de inclinación y manteo: Se toma los datos de la folición primaria (estratificación) con la brujula. Espesor reál: Se mide al final el espesor reál Tipo de roca Sedimentaria, vólcanica, intrusiva, metamórfica Resistencia contra la meteorización muy duro / duro / normal / blando / muy blando Rompimiento irregular / regular / liso / Color negro, verde, cafe.... Contenido de minerales comunes cuarzo, feldespatos, plagioclasa, biotita, .... Minerales especiales epidota, malaquita, pirita, hornblenda, piroxeno... Textura porfídica, clastica, fina, criptocristalino... Foliación estratificación -fina, -cruzada, regular, irregular, flujo magm. Techo / Piso Tipo de roca Otros fósiles, marcas

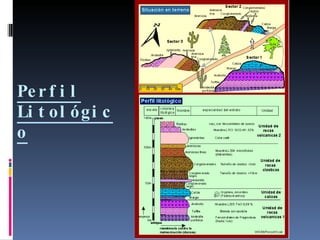

138. Perfil Litológico

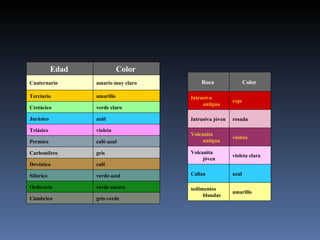

143. Edad Color Cuaternario amario muy claro Terciario amarillo Cretácico verde claro Jurásico azúl Triásico violeta Permico café-azul Carbonífero gris Devónico café Silúrico verde-azul Ordovício verde oscuro Cámbrico gris-verde Roca Color Intrusiva antigua rojo Intrusiva jóven rosada Volcanita antigua violeta Volcanita jóven violeta clara Caliza azul sedimentos blandas amarillo
