ROBOT
PRÁCTICAS DEL
ROBOT THERMO
CRS / F3
ROBOT
PRÁCTICAS DEL
GENERALIDADES.
El robot CRS F3 de THERMO fija un nuevo estándar para los robots “humano-escala”, entregando una
combinación de gran alcance de velocidad, de confiabilidad, de facilidad de empleo. Está constituido
por un brazo articulado de seis grados de libertad y de un de gran alcance, la unidad controladora
(controlador C500C), un programador manual o teach pendant, cables umbilicales y una computadora
personal.
FIGURA 1. Componentes del robot.
CARACTERÍSTICAS FÍSICAS DEL CRS F3
Dentro de las principales características del CRS F3 tenemos que cuenta con 6 ejes, pesa 52 kg [115
lb], la carga que soporta es de 3 kg [6.6 lb], tiene un alcance de 710 mm [28 in.], la repetibilidad que
proporciona es de ± 0.05 mm [0.002 in.], su resolución es de 2048 pulsos por vuelta del motor, la
velocidad máxima que alcanza en una interpolación lineal es de 4 m/s, cuenta con un sistema de
impulso electromecánico, motores sin cepillo y encoders absolutos en cada eje, su transmisión es por
medio de impulsiones armónicas y tiene frenos en los ejes 1, 2, y 3.
ROBOT
PRÁCTICAS DEL
FIGURA 2. Espacio de trabajo.
La nomenclatura básica del brazo puede establecerse como sigue: eje 1 como cintura o base, eje 2
como hombro, eje 3 como codo, eje 4 como antebrazo y muñeca; el eje 5 y 6 corresponden a la muñeca
del robot.
FIGURA 3. Articulaciones del robot.
ROBOT
PRÁCTICAS DEL
Tabla 1. Límites de cada eje del brazo robótico.
ARTICULACIÓN. RANGO
Rotación de cintura o eje 1 180°
Rotación de hombro o eje 2 -135° a +45°
Rotación de codo o eje 3 135°
Rotación de muñeca o eje 4 180°
Cabeceo de muñeca o eje 5 135°
Balanceo de muñeca o eje 6 4096 vueltas.
CONTROLADOR C500C
Los tres modelos de robots de la marca THERMO / CRS cuentan para su control con el controlador
C500C (fig. 4) el cual se configura y calibra de acuerdo al tipo de robot que se va a manipular.
En el controlador se almacenan los datos de posiciones y programas, y a través de él se manipula el
robot usando los botones e indicadores de la parte frontal.
FIGURA 4. Controlador C500C
De igual forma también se encuentra el módulo de entradas y salidas de propósito general (GPIO).
ROBOT
PRÁCTICAS DEL

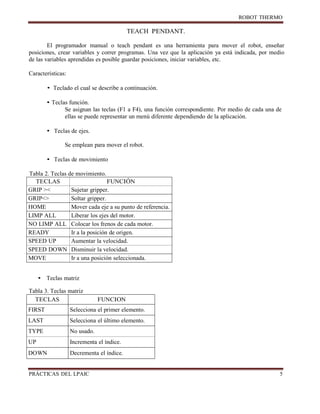

TEACH PENDANT.
El programador manual o teach pendant es una herramienta para mover el robot, enseñar
posiciones, crear variables y correr programas. Una vez que la aplicación ya está indicada, por medio
de las variables aprendidas es posible guardar posiciones, iniciar variables, etc.
Características:
• Teclado el cual se describe a continuación.
• Teclas función.
Se asignan las teclas (F1 a F4), una función correspondiente. Por medio de cada una de
ellas se puede representar un menú diferente dependiendo de la aplicación.
• Teclas de ejes.
Se emplean para mover el robot.
• Teclas de movimiento
Tabla 2. Teclas de movimiento.
TECLAS FUNCIÓN
GRIP >< Sujetar gripper.
GRIP<> Soltar gripper.
HOME Mover cada eje a su punto de referencia.
LIMP ALL Liberar los ejes del motor.
NO LIMP ALL Colocar los frenos de cada motor.
READY Ir a la posición de origen.
SPEED UP Aumentar la velocidad.
SPEED DOWN Disminuir la velocidad.
MOVE Ir a una posición seleccionada.
• Teclas matriz
Tabla 3. Teclas matriz
TECLAS FUNCION
FIRST Selecciona el primer elemento.
LAST Selecciona el último elemento.
TYPE No usado.
UP Incrementa el índice.
DOWN Decrementa el índice.
ROBOT
PRÁCTICAS DEL
FIGURA 5. Teach Pendant
Cada tecla de eje, de movimiento y de matriz también cuentan con letras o números. Estas teclas
representan:
Tabla 4. Teclas de entrada de datos
TECLAS FUNCIÓN
LETRAS
Se usan para crear variables o nombres de
aplicaciones y también para su búsqueda.
NÚMEROS
Para seleccionar un determinado índice de matriz
o crear una variable y especificar su tamaño.
SHIFT
Se usa con F1 para mostrar una bitácora de
errores.
• Interruptor de seguridad (Live – man –swich).
Este interruptor cuenta con tres posiciones. Cuando se oprime ligeramente, está habilitado el
movimiento. Si se presiona fuertemente o si se suelta está deshabilitado el movimiento.
ROBOT
PRÁCTICAS DEL
Si se quiere manipular el brazo se debe presionar ligeramente el interruptor de seguridad ya que si se
quitara la condición de habilitar durante un movimiento provocaría la interrupción de la alimentación
del brazo y el robot se parará súbitamente.
• Parode emergencia.
Interrumpe la alimentación del robot.
• Pantalla.
Los diferentes menús son mostrados por medio de la pantalla. Por medio de las teclas función se puede
acceder. Por medio de la tecla ESC se va al menú anterior.
• Sonidos.
El programador manual está equipado con una pequeña bocina que es capaz de producir un sonido;
estos sonidos tienen los siguientes significados:
Tabla 5. Sonidos
SONIDO EVENTO
CORTO Y GRAVE Una tecla válida ha sido oprimida.
CORTO Y AGUDO Una tecla no válida ha sido oprimida.
TRES CORTOS Y AGUDOS Se ha inicializado una acción y necesita confirmación.
LARGO Y AGUDO Error.
• Botones de paro.
El Robot THERMO de pintura es el sistema con una considerable cantidad de botones de paro;
teniendo 6 botones distribuidos en cada uno de los dispositivos para la ejecución de su proceso.
Botón Ubicación.
1 A un costado de la puerta del Robot Thermo.
2 En el gabinete.
3 En el teach pendant.
4 En el controlador C500C.
5 En el Conveyor de carga al Robot Thermo.
6 En Conveyor de descarga del Robot Thermo,
ROBOT
PRÁCTICAS DEL

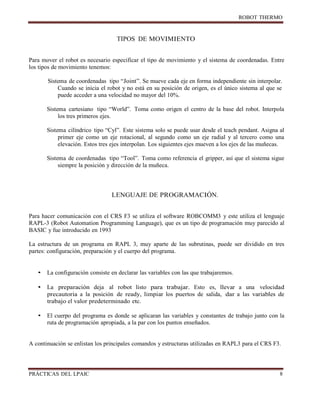

TIPOS DE MOVIMIENTO
Para mover el robot es necesario especificar el tipo de movimiento y el sistema de coordenadas. Entre
los tipos de movimiento tenemos:
Sistema de coordenadas tipo “Joint”. Se mueve cada eje en forma independiente sin interpolar.
Cuando se inicia el robot y no está en su posición de origen, es el único sistema al que se
puede acceder a una velocidad no mayor del 10%.
Sistema cartesiano tipo “World”. Toma como origen el centro de la base del robot. Interpola
los tres primeros ejes.
Sistema cilíndrico tipo “Cyl”. Este sistema solo se puede usar desde el teach pendant. Asigna al
primer eje como un eje rotacional, al segundo como un eje radial y al tercero como una
elevación. Estos tres ejes interpolan. Los siguientes ejes mueven a los ejes de las muñecas.
Sistema de coordenadas tipo “Tool”. Toma como referencia el gripper, así que el sistema sigue
siempre la posición y dirección de la muñeca.
LENGUAJE DE PROGRAMACIÓN.
Para hacer comunicación con el CRS F3 se utiliza el software ROBCOMM3 y este utiliza el lenguaje
RAPL-3 (Robot Automation Programming Language), que es un tipo de programación muy parecido al
BASIC y fue introducido en 1993
La estructura de un programa en RAPL 3, muy aparte de las subrutinas, puede ser dividido en tres
partes: configuración, preparación y el cuerpo del programa.
• La configuración consiste en declarar las variables con las que trabajaremos.
• La preparación deja al robot listo para trabajar. Esto es, llevar a una velocidad
precautoria a la posición de ready, limpiar los puertos de salida, dar a las variables de
trabajo el valor predeterminado etc.
• El cuerpo del programa es donde se aplicaran las variables y constantes de trabajo junto con la
ruta de programación apropiada, a la par con los puntos enseñados.
A continuación se enlistan los principales comandos y estructuras utilizadas en RAPL3 para el CRS F3.
ROBOT
PRÁCTICAS DEL
Tabla 6. Comandos y estructuras.
COMANDO ACCION
MAIN
Declaración de inicio del programa
Main
END MAIN
Declaración de fin de programa
End main
CLOC
Posición cartesiana. Se declara el tipo de posición a utilizar.
Así mismo se declaran el número de posiciones a utilizar y el nombre de la cadena.
Cloc [20]a
PLOC
Posición de precisión. Declara el tipo de posición a utilizar, así mismo se declaran el
número de posiciones [10] a utilizar y el nombre de la cadena, “a”
Ploc[10]a
TEACHABLE
Declaración de una variable que se enseña al programa
Teachable ploc [10]a
INT
Tipo de variable entera
Int variable.
Int va, vm, vb.
En este ejemplo se declaran los nombres de las variables para manejar tres tipos de
velocidad siendo va = velocidad alta, vm= velocidad media y vb= velocidad baja.
FLOAT
Tipo de variable flotante
Float
STRING
Tipo de variable String
String.
READY
Posición inicial del robot o posición absoluta.
Ready ()
MOVE
Mueve el brazo a la posición especificada por la variable de posición. El movimiento
es realizado en forma de interpolación lineal.
Ejemplo:
Move (a[5]) mueve el brazo a la posición 5 en la cadena “a”
FINISH
Espera a que el robot deje de moverse para realizar el siguiente comando.
Finísh()
ROBOT
PRÁCTICAS DEL
Tabla 6. Comandos y estructuras.
COMANDO ACCION
SPEED
Declaración de la velocidad de operación del robot en %
Speed (40)
DELAY
Pone el programa en estado de espera durante un tiempo determinado en
milésimas de segundo.
Delay (5000) espera 5 segundos.
GOTO
Es una instrucción de salto incondicional hacia una etiqueta declarada.
Ciclo::
**
**
**
Goto ciclo
LOOP,
END LOOP
Esta instrucción se utiliza para realizar una función una vez tras otra, este ciclo no
se rompe a menos que dentro de este ocurra un salto fuera de Loop.
Para terminar el comando se escribe End Loop y para terminar el ciclo hay que
presionar en el teclado ctrl+K
Loop
Move (a)
Move (b)
End Loop
IF,
END IF
Esta instrucción es utilizada como una condición, aquí se compara una variable y
si el resultado es verdadero, el robot lee las líneas entre el “if” y el “end if”
Int contador
If contador = 5
Move (a)
Move(b)
End if
WHILE
Esta instrucción también es para la comparación de una variable, la diferencia con
el if es que mientras la condición sea verdadera, queda enciclado entre “while” y
“end while”.
Int contador
While (contador =5)
Move (a)
Move (b)
Contador = 1+1
End while
ROBOT
PRÁCTICAS DEL
Tabla 6. Comandos y estructuras. (Continuación)
COMANDO ACCION
DO
Funciona prácticamente igual que while, cicla mientras su función sea verdadera. La
diferencia es que Do primero realiza y después compara, al contrario que while.
Int. Contador
Do
Move (a)
Move(b)
Contador = Contador +1
Until contador >5
FOR
Se usa para crear ciclos controlados en número, en este caso usamos una variable
entera “x”. Al inicio del ciclo establecemos de dónde a dónde debe contarse.
Int. X
Ploc posición [120]
For x=1 to 100 step 10
Move posición [x]
End for
PRINTF
El comando nos permite desplegar mensajes en la pantalla
Printf (“inicio”)
GRIPPER
OPEN
Suelta la herramienta
Grip_open()
GRIPPER
CLOSE
Sujeta la herramienita
Grip_close()
PENDANT Estado en la Terminal, se envía el control al teach pendant
ASH Muestra el directorio de programas
REFRESH Este comando ejecuta las modificaciones hechas al programa
RUN Ejecución del programa
EXIT Sale de la aplicación en curso.
OUTPUT Habilita el estado de una salida
INPUT Verifica la señal de entradas.
ROBOT
PRÁCTICAS DEL
PRÁCTICA
(1, 2 Y 3)
OBJETIVO:
Obtener los conocimientos necesarios del robot F3 CRS de Pintura; movimientos, programación,
posicionamiento sujeción de las herramientas y el razonamiento del lenguaje que se maneja para poder
realizar programas y enseñar diversos puntos que nos darán la secuencia requerida.
REPORTE DE LA PRÁCTICA
Para poder realizar cada práctica en el laboratorio, debe elaborar previamente, consultando la
información del libro, un reporte cuyo requisito será redactar a mano el desarrollo de la práctica, así
como elaborar los ejercicios preliminares para acceso al LPAIC.
Los puntos a desarrollar en su reporte son los siguientes:
1. Portada: nombre de la práctica, nombre del alumno y del profesor, grupo y fecha.
2. Objetivo
3. Introducción.
• Diagrama de flujo de la práctica (procedimiento paso a paso desde el encendido hasta el
apagado de equipo).
4. Generalidades
• Elaborar un resumen de las generalidades del equipo.
• Describir los elementos que conforman el sistema
• Investigar y mencionar las medidas de seguridad que son requeridas para trabajar con el
equipo además de las que aquí se mencionan.
5. Bibliografía consultada.
INTRODUCCIÓN:
El robot CRS F3 de THERMO es un sistema constituido por un brazo manipulador, con dos
herramientas intercambiables como son: una pinza de sujeción y una boquilla de pintura, un
controlador o unidad motora, una caja de enseñanza (Teach pendant) y una computadora personal.
Este elemento es muy importante en un sistema de mano factura ya que nos ayuda al momento de
querer implementar una diseñado para adaptarse a un amplio rango de aplicaciones e interactuar con
otras máquinas, permite el cambio de herramienta o dispositivo y en este caso lo tenemos dentro de una
célula de pintura.
ROBOT
PRÁCTICAS DEL
La robótica industrial se basa en un método conocido como programación gestual que implica llevar al
robot a una serie de locaciones conocidas como “puntos” para eventualmente escribir un programa
donde estos puntos son utilizados, en conjunción con la estructura del programa y sus entradas y salidas
para que el robot realice una rutina específica.
EQUIPO:
• Robot THERMO CRS F3.
• Controlador C500C
• Teach Pendant
• PC personal.
IMPORTANTE:
Antes de iniciar con el desarrollo de la práctica, se deberán tener en cuenta las siguientes medidas de
seguridad:
1. El robot tiene seis grados de libertad; por lo que no se deberá invadir el área de trabajo del mismo,
además de tener cuidado de no colisionarlo contra sus protecciones.
2. La carga máxima que soporta el robot es de 3Kg.
DESARROLLO:
1. ENCENDIDO DEL EQUIPO.
1.1 Encender los reguladores del equipo.
1.2 Acceder a la Terminal del equipo.
• Encender computadora y acceder al programa ROBCOMM3 desde el icono que se
encuentra en el escritorio
• Acceder a la Terminal presionando el icono terminal:
1.3 Encender gabinete.
• Retirar paro de emergencia del gabinete, puerta y conveyor
• Girar la perilla de arranque a posición de encendido.
• Presionar el botón de encendido (botón verde).
1.4 Encender el controlador.
ROBOT
PRÁCTICAS DEL
• Liberar el paro de emergencia del controlador y el teach pendant.
• Presionar interruptor de encendido y esperar 5 segundos.
• Presionar el botón ARM POWER.
• Verificar en la Terminal el proceso de encendido de nuestro brazo. Con esto nos aseguramos
que exista comunicación entre ellos.
Nota: Si no fue posible habilitar el brazo, se recomienda revisar los paros de emergencia del equipo y
de la puerta de la celda de pintura.
Este brazo no requiere de calibración ya que detecta su posición automáticamente. Su posición de
origen (donde deberá de encontrarse al inicio y al final de cada práctica) es conocida como posición de
READY.
Si por algún motivo el robot no se encontrara en su posición de origen, se llevará a READY de la
siguiente manera:
• Una vez encendido el brazo esperar que en el teach Pendant aparezca la siguiente leyenda:
MAIN MENU
• Seleccionar moth presionando F2
1app 2moth
• Presionar en el teach pendant el botón de READY y el interruptor de seguridad hasta que el
THERMO / CRS F3 llegue a su posición de origen.
2. ELABORACIÓN DEL PROGRAMA.
Es importante que antes de mover el brazo se haya elaborado el programa a ejecutar, ya que de esta
forma se declararan cada una de las variables y movimientos que realizará el robot.
2.1 Mandar el control del teach pendant a la computadora.
• Se presiona “ESC” hasta que aparezca la leyenda :
Terminate pendant and release robot control?
Y confirmar con F1
2.2 Crear una aplicación.
ROBOT
PRÁCTICAS DEL
• De la ventana de ROBCOMM3, de la barra de comandos seleccionar “Aplication” y a
continuación New App”
• Aparece una ventana llamada “New Aplication Configuration”, en ella se le dará nombre a
la aplicación con extensión “app”.
• Del menú “File” se selecciona New para abrir el editor del programa. Enseguida aparecerá
“Editor de programa #1” y se guardara con el mismo nombre que se le dio a la aplicación
cambiando su extensión por “r.3”.
• Para guardarlo, del menú File, se selecciona “Save As” y se le da el nombre.
Es vital que el nombre de la aplicación sea el mismo del programa principal.
• Se comprueba que se este en la aplicación que se creo seleccionando de la barra de comandos
Aplicattion y posteriormente Setup.
ROBOT
PRÁCTICAS DEL
2.3 Generar código del programa.
Esto sirve para definir las variables del programa y posteriormente grabar los movimientos requeridos.
Se realizará una rutina en donde el robot realice una secuencia de 4 puntos y aumente su velocidad,
realice la misma secuencia de puntos y vuelva a aumentar su velocidad. Así sucesivamente y cuando
llegue a su máxima velocidad, vuelva a comenzar desde el principio. Y despliegue en la pantalla cada
vez que cambie de velocidad.
• En el editor del programa se tecleara el siguiente código:
main
teachable ploc [10]a
teachable ploc [10]b
teachable ploc [10]c
teachable ploc [10]pinta
teachable ploc [10]pinza
int n
int baja, media
int in, neuma
int done
media=30
baja=15
done=7
in=4
neuma=6
for n=1 to 16
output (n,0)
output (neuma,0)
output (in,0)
ready()
delay (10)
end for
printf("Tomar la pinzan")
speed (baja)
ROBOT
PRÁCTICAS DEL
move(pinza[0])
move(pinza[1])
move(pinza[2])
move(pinza[3])
move(pinza[4])
finish()
grip_open()
move(pinza[5])
move(pinza[6])
move(pinza[7])
move(pinza[8])
move(pinza[9])
finish()
output(neuma,1)
output(in,1)
printf("Voy por la piezan")
speed(media)
move(a[0])
move(a[1])
move(a[2])
move(a[3])
finish()
output(in,0)
move(a[4])
move(a[5])
move(a[6])
move(a[7])
finish()
output(in,1)
move(a[8])
move(a[9])
output(in,0)
output(neuma,0)
printf("Dejo la pinzan")
speed(baja)
ROBOT
PRÁCTICAS DEL
move(pinza[9])
move(pinza[8])
move(pinza[7])
move(pinza[6])
move(pinza[5])
move(pinza[4])
finish()
grip_close()
move(pinza[3])
move(pinza[2])
move(pinza[1])
move(pinza[0])
printf("Tomar boquilla de pinturan")
speed (baja)
finish()
move(pinta[0])
move(pinta[1])
move(pinta[2])
move(pinta[3])
move(pinta[4])
finish()
grip_open()
move(pinta[5])
move(pinta[6])
move(pinta[7])
move(pinta[8])
finish()
printf("Proceso de pintadon")
speed (media)
output(neuma,1)
output(in,1)
move(c[0])
output(in,0)
move(b[1])
move(b[2])
output(in,1)
move(b[3])
move(b[4])
ROBOT
PRÁCTICAS DEL
output(5,1)
delay(5000)
move(b[5])
move(b[6])
output(in,0)
move(b[7])
move(b[8])
finish()
output(in,1)
output(5,0)
finish()
output(in,0)
output(neuma,0)
move(b[9])
finish()
printf("Dejar la boquilla de pinturan")
speed (baja)
move(pinta[8])
move(pinta[7])
move(pinta[6])
move(pinta[5])
move(pinta[4])
finish()
grip_close()
move(pinta[3])
move(pinta[2])
move(pinta[1])
move(pinta[0])
finish()
printf("Tomar la pinzan")
speed (baja)
move(pinza[0])
move(pinza[1])
move(pinza[2])
move(pinza[3])
move(pinza[4])
finish()
ROBOT
PRÁCTICAS DEL

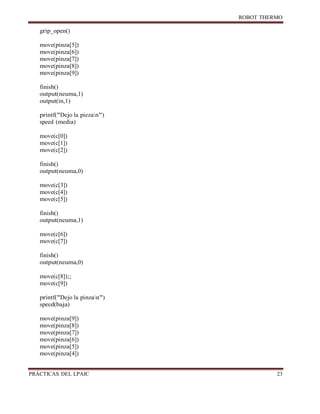

grip_open()
move(pinza[5])
move(pinza[6])
move(pinza[7])
move(pinza[8])
move(pinza[9])
finish()
output(neuma,1)
output(in,1)
printf("Dejo la piezan")
speed (media)
move(c[0])
move(c[1])
move(c[2])
finish()
output(neuma,0)
move(c[3])
move(c[4])
move(c[5])
finish()
output(neuma,1)
move(c[6])
move(c[7])
finish()
output(neuma,0)
move(c[8]);;
move(c[9])
printf("Dejo la pinzan")
speed(baja)
move(pinza[9])
move(pinza[8])
move(pinza[7])
move(pinza[6])
move(pinza[5])
move(pinza[4])
ROBOT
PRÁCTICAS DEL
finish()
grip_close()
move(pinza[3])
move(pinza[2])
move(pinza[1])
move(pinza[0])
output(done,1)
ready()
printf("Fin de programan")
end main
2.4 Compilar.
Aquí se revisa la sintaxis del programa así como el uso correcto de las variables.
• Se compila el programa presionando el icono
2.5 Transferir.
• Ya que se ha revisado el programa, es enviado al controlador, por medio de la aplicación;
para esto se presiona el icono:
2.6 Llamar programa desde la terminal.
• En la terminal se teclea el comando “ash” y aparecerán todos los programas disponibles.
• Se escribirá el nombre del programa.
2.7 Enviar control al Teach pendant.
• Desde la terminal se teclea “pendant” y el teach recupera el control.
Ahora se puede manipular el robot con el teach.
2.8 Enseñanza de la trayectoria al robot.
Se realizará punto por punto, en esta ocasión se grabaran 4 movimientos.
• Una vez que se tiene el control en el teach pendant, en su pantalla se observa el nombre de la
aplicación y la opción 1Edit y la 2Run. Se selecciona de este la opción F1 (EDIT)
• Del menú que aparece se selecciona VAR para seleccionar la variable con la que se va a
trabajar. ( en este caso “a”)
ROBOT
PRÁCTICAS DEL
• Presionar SEL y con ayuda de F2 y F3 elegir la localidad de la variable. Como localidad se
refiere a los puntos de “a” (0, 1, 2 y 3 para este caso).Como primer localidad se seleccionará la
Número 0
• Una vez encontrada la localidad que deseamos, presionaremos F1 (SEL) para seleccionarla.
• Presionando ligeramente durante todo el proceso el interruptor de seguridad se llevara al robot a
su primer punto.
• Una vez que se llevo al robot al punto deseado, se selecciona TCH (F1) que es “enseñar punto”
y se confirma con, YES (F1)
• Presionar ESC para regresar al menú de selección de la variable.
• De igual forma que en el primer punto se presiona F1 (SEL) y con ayuda de F2 elegir la
localidad de la variable que para este caso será la 1.
• Una vez encontrada la localidad que deseada, presionar F1 (SEL) para seleccionarla.
• Presionando ligeramente durante todo el proceso el interruptor de seguridad se llevara al robot a
su primer punto.
• Una vez que se llevo al robot al punto deseado, seleccionar TEACH (F1) que es “enseñar
punto” y confirmar.
• Presionar ESC para ir a la siguiente variable.
• Se hace lo mismo para los movimientos restantes.
2.9 Una vez que se han grabado las posiciones, comprobar los puntos que se han enseñado al robot
siguiendo los siguientes pasos:
• Presionar ESC hasta llegar al menú de nuestra aplicación.
• Selección de la variable. Del menú que aparece seleccionar VAR para seleccionar la variable
con la que se va a trabajar. ( en este caso “a”)
• Presionar SEL y con ayuda de F2 elegir la localidad de la variable. Como primer localidad se
seleccionará la Número 0
• Una vez encontrada la localidad que se desea, presionar F1 (SEL) para seleccionarla.
• A continuación localizar en el teach pendant la tecla (MOVE) y presionando ligeramente
durante todo el proceso el interruptor de seguridad y la tecla MOVE llevar al robot a su primer
punto.
ROBOT
PRÁCTICAS DEL
• Ya que nuestro robot llegó a su primer punto presionaremos ESC para regresar al menú de
selección de nuestra variable.
• De igual forma que en el primer punto presionamos SEL y con ayuda de F2 elegimos la
localidad de la variable que para este caso será la 1.
• Una vez encontrada la localidad que deseamos, presionaremos F1 (SEL) para seleccionarla.
• A continuación localizaremos en el teach pendant la tecla (MOVE) y presionando ligeramente
durante todo el proceso el interruptor de seguridad y la tecla MOVE llevaremos a nuestro robot
a su primer punto.
• Para las variables restantes se repiten los puntos anteriores.
• Una vez que hemos comprobado la trayectoria de nuestro robot, regresaremos el control a la
Terminal (la computadora) presionando ESC hasta que aparezca la leyenda:
Terminate pendant and release robot control?
Y confirmar con F1
• En la terminal teclearemos “REFRESH” para actualizar nuestro programa.
3. EJECUTAR EL PROGRAMA.
Para correrlo desde la terminal teclearemos “run”
Para interrumpir el programa o salir del modo RUN, con el control en la Terminal se tecleará Ctrl.Z
Nota: para hacer cualquier movimiento del robot después de ejecutar el programa es necesario sacar al
robot del modo Run para lo cual se presionará PAUSE / CONTINUE desde el controlador.
4. APAGADO DEL EQUIPO.
4.1 Mandar el brazo a su posición de origen.
• Presionar en el teach pendant el botón de READY y el interruptor de seguridad hasta que el
THERMO / CRS F3 llegue a su posición de origen.
4.2 Salir de la aplicación tecleando en la terminal el comando EXIT y confirmar.
4.3 Cerrar aplicación y editor.
• Seleccionamos Application / Close App
ROBOT
PRÁCTICAS DEL
• Cerramos el editor seleccionando FILE / CLOSE
4.4 Cerrar el programa ROBCCOM3 y apagar computadora.
4.5 Apagar controlador.
• En el controlador presionar el botón de HOME y sin soltar después de dos segundos
presionar el botón PAUSE / CONTINUE, soltamos PAUSE / CONTINUE y después
HOME.
• Esperamos que en la pantalla del controlador nos aparezca el siguiente mensaje:
C500C CROS System halted
Y presionamos el interruptor de encendido del controlador.
4.6 Apagar gabinete.
• Presionar el botón de apagado (botón negro).
• Girar la perilla de arranque en posición de apagado (hacia arriba).
4.7 Apagar reguladores.
5. Terminar su reporte y entregarlo a su profesor.

Más contenido relacionado

La actualidad más candente

Tecnologia de grupos a presentar
Tecnologia de grupos a presentarTecnologia de grupos a presentar
Tecnologia de grupos a presentar
Yoshua Portugal Altamirano

Engranajes de dientes rectos
Engranajes de dientes rectosEngranajes de dientes rectos
Engranajes de dientes rectos
alexartigas

Brazo robótico
Brazo robóticoBrazo robótico
Brazo robótico
Paulocy

Conicidad
ConicidadConicidad
Conicidad
Ramon Lop-Mi

Ajustes-y-tolerancias
 Ajustes-y-tolerancias Ajustes-y-tolerancias
Ajustes-y-tolerancias
alfredo gonzalez

exposicic3b3n-rectificado.pdf
exposicic3b3n-rectificado.pdfexposicic3b3n-rectificado.pdf
exposicic3b3n-rectificado.pdf
RafaelEscobarJimenez

Procesos manufactura-convencionales
Procesos  manufactura-convencionalesProcesos  manufactura-convencionales
Procesos manufactura-convencionales
Dorielvis Bonillo

Manual de-programacion-torno-cnc-con-fanuc-series-0i
Manual de-programacion-torno-cnc-con-fanuc-series-0iManual de-programacion-torno-cnc-con-fanuc-series-0i
Manual de-programacion-torno-cnc-con-fanuc-series-0i
JesusMuozAnco

18 neumatica circuitos
18 neumatica circuitos18 neumatica circuitos
18 neumatica circuitos
Chio Hg

Maquinas herramientas
Maquinas herramientasMaquinas herramientas
Maquinas herramientas
Felix Mario

Esfuerzos estaticos y dinamicos
Esfuerzos estaticos y dinamicosEsfuerzos estaticos y dinamicos
Esfuerzos estaticos y dinamicos
Cristian Rivas

Fresadora
FresadoraFresadora
Fresadora
Lisdey Fuenmayor

Cinemática de las máquinas
Cinemática de las máquinasCinemática de las máquinas
Cinemática de las máquinas
METALL STEAL

Informe de fresadora
Informe de fresadoraInforme de fresadora
Informe de fresadora
luis atencio chacin

Mandrinado
MandrinadoMandrinado
Mandrinado
Dexmack Ale

Limadora
LimadoraLimadora
DISEÑO DE CIRCUITOS HIDRÁULICOS (DIMENSIONAMIENTO DE ELEMENTOS).pdf
DISEÑO DE CIRCUITOS HIDRÁULICOS  (DIMENSIONAMIENTO DE ELEMENTOS).pdfDISEÑO DE CIRCUITOS HIDRÁULICOS  (DIMENSIONAMIENTO DE ELEMENTOS).pdf
DISEÑO DE CIRCUITOS HIDRÁULICOS (DIMENSIONAMIENTO DE ELEMENTOS).pdf
Jovanny Duque

DISEÑO Y CONTROL DE LA CÉLULA DE TRABAJO
DISEÑO Y CONTROL DE LA CÉLULA DE TRABAJODISEÑO Y CONTROL DE LA CÉLULA DE TRABAJO
DISEÑO Y CONTROL DE LA CÉLULA DE TRABAJO
Ing. Iean Isai Palacios Olivares

Cepilladora de codo
Cepilladora de codoCepilladora de codo
Cepilladora de codo
oluyar

Concepto y definiciones de cinemática
Concepto y definiciones de cinemáticaConcepto y definiciones de cinemática
Concepto y definiciones de cinemática
Francisco Vargas


La actualidad más candente (20)

Tecnologia de grupos a presentar
Tecnologia de grupos a presentarTecnologia de grupos a presentar
Tecnologia de grupos a presentar

Engranajes de dientes rectos
Engranajes de dientes rectosEngranajes de dientes rectos
Engranajes de dientes rectos

Brazo robótico
Brazo robóticoBrazo robótico
Brazo robótico

Conicidad
ConicidadConicidad
Conicidad

Ajustes-y-tolerancias
 Ajustes-y-tolerancias Ajustes-y-tolerancias
Ajustes-y-tolerancias

exposicic3b3n-rectificado.pdf
exposicic3b3n-rectificado.pdfexposicic3b3n-rectificado.pdf
exposicic3b3n-rectificado.pdf

Procesos manufactura-convencionales
Procesos  manufactura-convencionalesProcesos  manufactura-convencionales
Procesos manufactura-convencionales

Manual de-programacion-torno-cnc-con-fanuc-series-0i
Manual de-programacion-torno-cnc-con-fanuc-series-0iManual de-programacion-torno-cnc-con-fanuc-series-0i
Manual de-programacion-torno-cnc-con-fanuc-series-0i

18 neumatica circuitos
18 neumatica circuitos18 neumatica circuitos
18 neumatica circuitos

Maquinas herramientas
Maquinas herramientasMaquinas herramientas
Maquinas herramientas

Esfuerzos estaticos y dinamicos
Esfuerzos estaticos y dinamicosEsfuerzos estaticos y dinamicos
Esfuerzos estaticos y dinamicos

Fresadora
FresadoraFresadora
Fresadora

Cinemática de las máquinas
Cinemática de las máquinasCinemática de las máquinas
Cinemática de las máquinas

Informe de fresadora
Informe de fresadoraInforme de fresadora
Informe de fresadora

Mandrinado
MandrinadoMandrinado
Mandrinado

Limadora
LimadoraLimadora
Limadora

DISEÑO DE CIRCUITOS HIDRÁULICOS (DIMENSIONAMIENTO DE ELEMENTOS).pdf
DISEÑO DE CIRCUITOS HIDRÁULICOS  (DIMENSIONAMIENTO DE ELEMENTOS).pdfDISEÑO DE CIRCUITOS HIDRÁULICOS  (DIMENSIONAMIENTO DE ELEMENTOS).pdf
DISEÑO DE CIRCUITOS HIDRÁULICOS (DIMENSIONAMIENTO DE ELEMENTOS).pdf

DISEÑO Y CONTROL DE LA CÉLULA DE TRABAJO
DISEÑO Y CONTROL DE LA CÉLULA DE TRABAJODISEÑO Y CONTROL DE LA CÉLULA DE TRABAJO
DISEÑO Y CONTROL DE LA CÉLULA DE TRABAJO

Cepilladora de codo
Cepilladora de codoCepilladora de codo
Cepilladora de codo

Concepto y definiciones de cinemática
Concepto y definiciones de cinemáticaConcepto y definiciones de cinemática
Concepto y definiciones de cinemática


Similar a Thermof3

Manipuladores
ManipuladoresManipuladores
Manipuladores
Andres Molina

ms_kuka.pdf
ms_kuka.pdfms_kuka.pdf
ms_kuka.pdf
FidelParedes6

Morfologia de un robot
Morfologia de un robotMorfologia de un robot
Morfologia de un robot
Leo Nardo

Tarea1 robótica 1 final
Tarea1 robótica 1 finalTarea1 robótica 1 final
Tarea1 robótica 1 final
José Quintanilla Acevedo

218727950 curso-robots-motoman-pptx
218727950 curso-robots-motoman-pptx218727950 curso-robots-motoman-pptx
218727950 curso-robots-motoman-pptx
Eduardo Aldaco

Robótica y programación Kuka
Robótica y programación KukaRobótica y programación Kuka
Robótica y programación Kuka
kryos01

Roboticakuka2 131127144948-phpapp01
Roboticakuka2 131127144948-phpapp01Roboticakuka2 131127144948-phpapp01
Roboticakuka2 131127144948-phpapp01
Cristian Guzman

Jorge garcia tutorial robocell unad
Jorge garcia tutorial robocell unadJorge garcia tutorial robocell unad
Jorge garcia tutorial robocell unad
Jorge Garcia

Info plc introduccion_rapid_abb_irb-140
Info plc introduccion_rapid_abb_irb-140Info plc introduccion_rapid_abb_irb-140
Info plc introduccion_rapid_abb_irb-140
Paulo Cesar Diniz Bicudo

Reporte final Robot Mitsubishi
Reporte final Robot MitsubishiReporte final Robot Mitsubishi
Reporte final Robot Mitsubishi
Arturo Maya Esquivel

Presentació RobòTica
Presentació RobòTicaPresentació RobòTica
Presentació RobòTica
Jordi Mercader

guia-6.pdf
guia-6.pdfguia-6.pdf
guia-6.pdf
Ulises Nieto

Unidad 4. Robotica. Sistemas de control y motores de impulsión
Unidad 4. Robotica. Sistemas de control y motores de impulsión Unidad 4. Robotica. Sistemas de control y motores de impulsión
Unidad 4. Robotica. Sistemas de control y motores de impulsión
Alberto Carranza Garcia

Apuntesdelafresadoraihaas
ApuntesdelafresadoraihaasApuntesdelafresadoraihaas
Apuntesdelafresadoraihaas
Christian Argueta

Robotica y automatizacion
Robotica y automatizacionRobotica y automatizacion
Robotica y automatizacion
Andres Zamudio

Tutorial movimiento de un robot industrial con flex pendant
Tutorial movimiento de un robot industrial con flex pendantTutorial movimiento de un robot industrial con flex pendant
Tutorial movimiento de un robot industrial con flex pendant
pfalari

Intro robotica
Intro roboticaIntro robotica
Brazo robotico
Brazo roboticoBrazo robotico
Brazo robotico
Eduardo Villafaña

Robotica
RoboticaRobotica
Robotica
Richard Montoya

Robótica prueba
Robótica pruebaRobótica prueba
Robótica prueba
guti2002


Similar a Thermof3 (20)

Manipuladores
ManipuladoresManipuladores
Manipuladores

ms_kuka.pdf
ms_kuka.pdfms_kuka.pdf
ms_kuka.pdf

Morfologia de un robot
Morfologia de un robotMorfologia de un robot
Morfologia de un robot

Tarea1 robótica 1 final
Tarea1 robótica 1 finalTarea1 robótica 1 final
Tarea1 robótica 1 final

218727950 curso-robots-motoman-pptx
218727950 curso-robots-motoman-pptx218727950 curso-robots-motoman-pptx
218727950 curso-robots-motoman-pptx

Robótica y programación Kuka
Robótica y programación KukaRobótica y programación Kuka
Robótica y programación Kuka

Roboticakuka2 131127144948-phpapp01
Roboticakuka2 131127144948-phpapp01Roboticakuka2 131127144948-phpapp01
Roboticakuka2 131127144948-phpapp01

Jorge garcia tutorial robocell unad
Jorge garcia tutorial robocell unadJorge garcia tutorial robocell unad
Jorge garcia tutorial robocell unad

Info plc introduccion_rapid_abb_irb-140
Info plc introduccion_rapid_abb_irb-140Info plc introduccion_rapid_abb_irb-140
Info plc introduccion_rapid_abb_irb-140

Reporte final Robot Mitsubishi
Reporte final Robot MitsubishiReporte final Robot Mitsubishi
Reporte final Robot Mitsubishi

Presentació RobòTica
Presentació RobòTicaPresentació RobòTica
Presentació RobòTica

guia-6.pdf
guia-6.pdfguia-6.pdf
guia-6.pdf

Unidad 4. Robotica. Sistemas de control y motores de impulsión
Unidad 4. Robotica. Sistemas de control y motores de impulsión Unidad 4. Robotica. Sistemas de control y motores de impulsión
Unidad 4. Robotica. Sistemas de control y motores de impulsión

Apuntesdelafresadoraihaas
ApuntesdelafresadoraihaasApuntesdelafresadoraihaas
Apuntesdelafresadoraihaas

Robotica y automatizacion
Robotica y automatizacionRobotica y automatizacion
Robotica y automatizacion

Tutorial movimiento de un robot industrial con flex pendant
Tutorial movimiento de un robot industrial con flex pendantTutorial movimiento de un robot industrial con flex pendant
Tutorial movimiento de un robot industrial con flex pendant

Intro robotica
Intro roboticaIntro robotica
Intro robotica

Brazo robotico
Brazo roboticoBrazo robotico
Brazo robotico

Robotica
RoboticaRobotica
Robotica

Robótica prueba
Robótica pruebaRobótica prueba
Robótica prueba


Último

PRIMERA Y SEGUNDA LEY DE LA TERMODINÁMICA
PRIMERA Y SEGUNDA LEY DE LA TERMODINÁMICAPRIMERA Y SEGUNDA LEY DE LA TERMODINÁMICA
PRIMERA Y SEGUNDA LEY DE LA TERMODINÁMICA
carmenquintana18

DIAGRAMA DE FLUJO DE ALGORITMO......
DIAGRAMA DE FLUJO   DE   ALGORITMO......DIAGRAMA DE FLUJO   DE   ALGORITMO......
DIAGRAMA DE FLUJO DE ALGORITMO......
taniarivera1015tvr

COMPARACION DE PRECIOS TENIENDO COMO REFERENTE LA OSCE
COMPARACION DE PRECIOS TENIENDO COMO REFERENTE LA OSCECOMPARACION DE PRECIOS TENIENDO COMO REFERENTE LA OSCE
COMPARACION DE PRECIOS TENIENDO COMO REFERENTE LA OSCE
jhunior lopez rodriguez

Infografia - Hugo Hidalgo - Construcción
Infografia - Hugo Hidalgo - ConstrucciónInfografia - Hugo Hidalgo - Construcción
Infografia - Hugo Hidalgo - Construcción
MaraManuelaUrribarri

AE 34 Serie de sobrecargas aisladas_240429_172040.pdf
AE  34 Serie de sobrecargas aisladas_240429_172040.pdfAE  34 Serie de sobrecargas aisladas_240429_172040.pdf
AE 34 Serie de sobrecargas aisladas_240429_172040.pdf
sebastianpech108

Cargas de Cálculos Estructurales de un Puente
Cargas de Cálculos Estructurales de un PuenteCargas de Cálculos Estructurales de un Puente
Cargas de Cálculos Estructurales de un Puente
jemifermelgarejoaran1

simbologia y normas de soldadura para su inspección
simbologia y normas de soldadura para su inspecciónsimbologia y normas de soldadura para su inspección
simbologia y normas de soldadura para su inspección
HarofHaro

380378757-velocidades-maximas-y-minimas-en-los-canales.pdf
380378757-velocidades-maximas-y-minimas-en-los-canales.pdf380378757-velocidades-maximas-y-minimas-en-los-canales.pdf
380378757-velocidades-maximas-y-minimas-en-los-canales.pdf
DiegoAlexanderChecaG

Infografía operaciones básicas construcción .pdf
Infografía operaciones básicas construcción .pdfInfografía operaciones básicas construcción .pdf
Infografía operaciones básicas construcción .pdf
Carlos Pulido

OPERACIONES BÁSICAS (INFOGRAFIA) DOCUMENTO
OPERACIONES BÁSICAS (INFOGRAFIA) DOCUMENTOOPERACIONES BÁSICAS (INFOGRAFIA) DOCUMENTO
OPERACIONES BÁSICAS (INFOGRAFIA) DOCUMENTO
GERARDO GONZALEZ

Uso de equipos de protección personal.pptx
Uso de equipos de protección personal.pptxUso de equipos de protección personal.pptx
Uso de equipos de protección personal.pptx
OmarPadillaGarcia

Infografía de operaciones básicas....pdf
Infografía de operaciones básicas....pdfInfografía de operaciones básicas....pdf
Infografía de operaciones básicas....pdf
jahirrtorresa

Cálculo del espesor del conducto forzado
Cálculo del espesor del conducto forzadoCálculo del espesor del conducto forzado
Cálculo del espesor del conducto forzado
KristianSaavedra

METODOLOGIA DE TRAZO Y REPLANTEO EN TOPOGRAFIA
METODOLOGIA DE TRAZO Y REPLANTEO EN TOPOGRAFIAMETODOLOGIA DE TRAZO Y REPLANTEO EN TOPOGRAFIA
METODOLOGIA DE TRAZO Y REPLANTEO EN TOPOGRAFIA
LuisCiriacoMolina

muros de contencion, diseño y generalidades
muros de contencion, diseño y generalidadesmuros de contencion, diseño y generalidades
muros de contencion, diseño y generalidades
AlejandroArturoGutie1

Sesión 03 universidad cesar vallejo 2024
Sesión 03 universidad cesar vallejo 2024Sesión 03 universidad cesar vallejo 2024
Sesión 03 universidad cesar vallejo 2024
FantasticVideo1

PPT suelos ensayo Proctor - laboratorio 4.pdf
PPT suelos ensayo Proctor - laboratorio 4.pdfPPT suelos ensayo Proctor - laboratorio 4.pdf
PPT suelos ensayo Proctor - laboratorio 4.pdf
EgorRamos1

INFORME DE LABORATORIO MECANICA DE FLUIDOS (1).docx
INFORME DE LABORATORIO MECANICA DE FLUIDOS (1).docxINFORME DE LABORATORIO MECANICA DE FLUIDOS (1).docx
INFORME DE LABORATORIO MECANICA DE FLUIDOS (1).docx
LuzdeFatimaCarranzaG

tipos de energias: la Energía Radiante.pdf
tipos de energias: la Energía Radiante.pdftipos de energias: la Energía Radiante.pdf
tipos de energias: la Energía Radiante.pdf
munozvanessa878

DIAGRAMA ELECTRICOS y circuito electrónicos
DIAGRAMA ELECTRICOS y circuito electrónicosDIAGRAMA ELECTRICOS y circuito electrónicos
DIAGRAMA ELECTRICOS y circuito electrónicos
LuisAngelGuarnizoBet


Último (20)

PRIMERA Y SEGUNDA LEY DE LA TERMODINÁMICA
PRIMERA Y SEGUNDA LEY DE LA TERMODINÁMICAPRIMERA Y SEGUNDA LEY DE LA TERMODINÁMICA
PRIMERA Y SEGUNDA LEY DE LA TERMODINÁMICA

DIAGRAMA DE FLUJO DE ALGORITMO......
DIAGRAMA DE FLUJO   DE   ALGORITMO......DIAGRAMA DE FLUJO   DE   ALGORITMO......
DIAGRAMA DE FLUJO DE ALGORITMO......

COMPARACION DE PRECIOS TENIENDO COMO REFERENTE LA OSCE
COMPARACION DE PRECIOS TENIENDO COMO REFERENTE LA OSCECOMPARACION DE PRECIOS TENIENDO COMO REFERENTE LA OSCE
COMPARACION DE PRECIOS TENIENDO COMO REFERENTE LA OSCE

Infografia - Hugo Hidalgo - Construcción
Infografia - Hugo Hidalgo - ConstrucciónInfografia - Hugo Hidalgo - Construcción
Infografia - Hugo Hidalgo - Construcción

AE 34 Serie de sobrecargas aisladas_240429_172040.pdf
AE  34 Serie de sobrecargas aisladas_240429_172040.pdfAE  34 Serie de sobrecargas aisladas_240429_172040.pdf
AE 34 Serie de sobrecargas aisladas_240429_172040.pdf

Cargas de Cálculos Estructurales de un Puente
Cargas de Cálculos Estructurales de un PuenteCargas de Cálculos Estructurales de un Puente
Cargas de Cálculos Estructurales de un Puente

simbologia y normas de soldadura para su inspección
simbologia y normas de soldadura para su inspecciónsimbologia y normas de soldadura para su inspección
simbologia y normas de soldadura para su inspección

380378757-velocidades-maximas-y-minimas-en-los-canales.pdf
380378757-velocidades-maximas-y-minimas-en-los-canales.pdf380378757-velocidades-maximas-y-minimas-en-los-canales.pdf
380378757-velocidades-maximas-y-minimas-en-los-canales.pdf

Infografía operaciones básicas construcción .pdf
Infografía operaciones básicas construcción .pdfInfografía operaciones básicas construcción .pdf
Infografía operaciones básicas construcción .pdf

OPERACIONES BÁSICAS (INFOGRAFIA) DOCUMENTO
OPERACIONES BÁSICAS (INFOGRAFIA) DOCUMENTOOPERACIONES BÁSICAS (INFOGRAFIA) DOCUMENTO
OPERACIONES BÁSICAS (INFOGRAFIA) DOCUMENTO

Uso de equipos de protección personal.pptx
Uso de equipos de protección personal.pptxUso de equipos de protección personal.pptx
Uso de equipos de protección personal.pptx

Infografía de operaciones básicas....pdf
Infografía de operaciones básicas....pdfInfografía de operaciones básicas....pdf
Infografía de operaciones básicas....pdf

Cálculo del espesor del conducto forzado
Cálculo del espesor del conducto forzadoCálculo del espesor del conducto forzado
Cálculo del espesor del conducto forzado

METODOLOGIA DE TRAZO Y REPLANTEO EN TOPOGRAFIA
METODOLOGIA DE TRAZO Y REPLANTEO EN TOPOGRAFIAMETODOLOGIA DE TRAZO Y REPLANTEO EN TOPOGRAFIA
METODOLOGIA DE TRAZO Y REPLANTEO EN TOPOGRAFIA

muros de contencion, diseño y generalidades
muros de contencion, diseño y generalidadesmuros de contencion, diseño y generalidades
muros de contencion, diseño y generalidades

Sesión 03 universidad cesar vallejo 2024
Sesión 03 universidad cesar vallejo 2024Sesión 03 universidad cesar vallejo 2024
Sesión 03 universidad cesar vallejo 2024

PPT suelos ensayo Proctor - laboratorio 4.pdf
PPT suelos ensayo Proctor - laboratorio 4.pdfPPT suelos ensayo Proctor - laboratorio 4.pdf
PPT suelos ensayo Proctor - laboratorio 4.pdf

INFORME DE LABORATORIO MECANICA DE FLUIDOS (1).docx
INFORME DE LABORATORIO MECANICA DE FLUIDOS (1).docxINFORME DE LABORATORIO MECANICA DE FLUIDOS (1).docx
INFORME DE LABORATORIO MECANICA DE FLUIDOS (1).docx

tipos de energias: la Energía Radiante.pdf
tipos de energias: la Energía Radiante.pdftipos de energias: la Energía Radiante.pdf
tipos de energias: la Energía Radiante.pdf

DIAGRAMA ELECTRICOS y circuito electrónicos
DIAGRAMA ELECTRICOS y circuito electrónicosDIAGRAMA ELECTRICOS y circuito electrónicos
DIAGRAMA ELECTRICOS y circuito electrónicos


Thermof3

  • 2. ROBOT PRÁCTICAS DEL GENERALIDADES. El robot CRS F3 de THERMO fija un nuevo estándar para los robots “humano-escala”, entregando una combinación de gran alcance de velocidad, de confiabilidad, de facilidad de empleo. Está constituido por un brazo articulado de seis grados de libertad y de un de gran alcance, la unidad controladora (controlador C500C), un programador manual o teach pendant, cables umbilicales y una computadora personal. FIGURA 1. Componentes del robot. CARACTERÍSTICAS FÍSICAS DEL CRS F3 Dentro de las principales características del CRS F3 tenemos que cuenta con 6 ejes, pesa 52 kg [115 lb], la carga que soporta es de 3 kg [6.6 lb], tiene un alcance de 710 mm [28 in.], la repetibilidad que proporciona es de ± 0.05 mm [0.002 in.], su resolución es de 2048 pulsos por vuelta del motor, la velocidad máxima que alcanza en una interpolación lineal es de 4 m/s, cuenta con un sistema de impulso electromecánico, motores sin cepillo y encoders absolutos en cada eje, su transmisión es por medio de impulsiones armónicas y tiene frenos en los ejes 1, 2, y 3.
  • 3. ROBOT PRÁCTICAS DEL FIGURA 2. Espacio de trabajo. La nomenclatura básica del brazo puede establecerse como sigue: eje 1 como cintura o base, eje 2 como hombro, eje 3 como codo, eje 4 como antebrazo y muñeca; el eje 5 y 6 corresponden a la muñeca del robot. FIGURA 3. Articulaciones del robot.
  • 4. ROBOT PRÁCTICAS DEL Tabla 1. Límites de cada eje del brazo robótico. ARTICULACIÓN. RANGO Rotación de cintura o eje 1 180° Rotación de hombro o eje 2 -135° a +45° Rotación de codo o eje 3 135° Rotación de muñeca o eje 4 180° Cabeceo de muñeca o eje 5 135° Balanceo de muñeca o eje 6 4096 vueltas. CONTROLADOR C500C Los tres modelos de robots de la marca THERMO / CRS cuentan para su control con el controlador C500C (fig. 4) el cual se configura y calibra de acuerdo al tipo de robot que se va a manipular. En el controlador se almacenan los datos de posiciones y programas, y a través de él se manipula el robot usando los botones e indicadores de la parte frontal. FIGURA 4. Controlador C500C De igual forma también se encuentra el módulo de entradas y salidas de propósito general (GPIO).
  • 5. ROBOT PRÁCTICAS DEL TEACH PENDANT. El programador manual o teach pendant es una herramienta para mover el robot, enseñar posiciones, crear variables y correr programas. Una vez que la aplicación ya está indicada, por medio de las variables aprendidas es posible guardar posiciones, iniciar variables, etc. Características: • Teclado el cual se describe a continuación. • Teclas función. Se asignan las teclas (F1 a F4), una función correspondiente. Por medio de cada una de ellas se puede representar un menú diferente dependiendo de la aplicación. • Teclas de ejes. Se emplean para mover el robot. • Teclas de movimiento Tabla 2. Teclas de movimiento. TECLAS FUNCIÓN GRIP >< Sujetar gripper. GRIP<> Soltar gripper. HOME Mover cada eje a su punto de referencia. LIMP ALL Liberar los ejes del motor. NO LIMP ALL Colocar los frenos de cada motor. READY Ir a la posición de origen. SPEED UP Aumentar la velocidad. SPEED DOWN Disminuir la velocidad. MOVE Ir a una posición seleccionada. • Teclas matriz Tabla 3. Teclas matriz TECLAS FUNCION FIRST Selecciona el primer elemento. LAST Selecciona el último elemento. TYPE No usado. UP Incrementa el índice. DOWN Decrementa el índice.
  • 6. ROBOT PRÁCTICAS DEL FIGURA 5. Teach Pendant Cada tecla de eje, de movimiento y de matriz también cuentan con letras o números. Estas teclas representan: Tabla 4. Teclas de entrada de datos TECLAS FUNCIÓN LETRAS Se usan para crear variables o nombres de aplicaciones y también para su búsqueda. NÚMEROS Para seleccionar un determinado índice de matriz o crear una variable y especificar su tamaño. SHIFT Se usa con F1 para mostrar una bitácora de errores. • Interruptor de seguridad (Live – man –swich). Este interruptor cuenta con tres posiciones. Cuando se oprime ligeramente, está habilitado el movimiento. Si se presiona fuertemente o si se suelta está deshabilitado el movimiento.
  • 7. ROBOT PRÁCTICAS DEL Si se quiere manipular el brazo se debe presionar ligeramente el interruptor de seguridad ya que si se quitara la condición de habilitar durante un movimiento provocaría la interrupción de la alimentación del brazo y el robot se parará súbitamente. • Parode emergencia. Interrumpe la alimentación del robot. • Pantalla. Los diferentes menús son mostrados por medio de la pantalla. Por medio de las teclas función se puede acceder. Por medio de la tecla ESC se va al menú anterior. • Sonidos. El programador manual está equipado con una pequeña bocina que es capaz de producir un sonido; estos sonidos tienen los siguientes significados: Tabla 5. Sonidos SONIDO EVENTO CORTO Y GRAVE Una tecla válida ha sido oprimida. CORTO Y AGUDO Una tecla no válida ha sido oprimida. TRES CORTOS Y AGUDOS Se ha inicializado una acción y necesita confirmación. LARGO Y AGUDO Error. • Botones de paro. El Robot THERMO de pintura es el sistema con una considerable cantidad de botones de paro; teniendo 6 botones distribuidos en cada uno de los dispositivos para la ejecución de su proceso. Botón Ubicación. 1 A un costado de la puerta del Robot Thermo. 2 En el gabinete. 3 En el teach pendant. 4 En el controlador C500C. 5 En el Conveyor de carga al Robot Thermo. 6 En Conveyor de descarga del Robot Thermo,
  • 8. ROBOT PRÁCTICAS DEL TIPOS DE MOVIMIENTO Para mover el robot es necesario especificar el tipo de movimiento y el sistema de coordenadas. Entre los tipos de movimiento tenemos: Sistema de coordenadas tipo “Joint”. Se mueve cada eje en forma independiente sin interpolar. Cuando se inicia el robot y no está en su posición de origen, es el único sistema al que se puede acceder a una velocidad no mayor del 10%. Sistema cartesiano tipo “World”. Toma como origen el centro de la base del robot. Interpola los tres primeros ejes. Sistema cilíndrico tipo “Cyl”. Este sistema solo se puede usar desde el teach pendant. Asigna al primer eje como un eje rotacional, al segundo como un eje radial y al tercero como una elevación. Estos tres ejes interpolan. Los siguientes ejes mueven a los ejes de las muñecas. Sistema de coordenadas tipo “Tool”. Toma como referencia el gripper, así que el sistema sigue siempre la posición y dirección de la muñeca. LENGUAJE DE PROGRAMACIÓN. Para hacer comunicación con el CRS F3 se utiliza el software ROBCOMM3 y este utiliza el lenguaje RAPL-3 (Robot Automation Programming Language), que es un tipo de programación muy parecido al BASIC y fue introducido en 1993 La estructura de un programa en RAPL 3, muy aparte de las subrutinas, puede ser dividido en tres partes: configuración, preparación y el cuerpo del programa. • La configuración consiste en declarar las variables con las que trabajaremos. • La preparación deja al robot listo para trabajar. Esto es, llevar a una velocidad precautoria a la posición de ready, limpiar los puertos de salida, dar a las variables de trabajo el valor predeterminado etc. • El cuerpo del programa es donde se aplicaran las variables y constantes de trabajo junto con la ruta de programación apropiada, a la par con los puntos enseñados. A continuación se enlistan los principales comandos y estructuras utilizadas en RAPL3 para el CRS F3.
  • 9. ROBOT PRÁCTICAS DEL Tabla 6. Comandos y estructuras. COMANDO ACCION MAIN Declaración de inicio del programa Main END MAIN Declaración de fin de programa End main CLOC Posición cartesiana. Se declara el tipo de posición a utilizar. Así mismo se declaran el número de posiciones a utilizar y el nombre de la cadena. Cloc [20]a PLOC Posición de precisión. Declara el tipo de posición a utilizar, así mismo se declaran el número de posiciones [10] a utilizar y el nombre de la cadena, “a” Ploc[10]a TEACHABLE Declaración de una variable que se enseña al programa Teachable ploc [10]a INT Tipo de variable entera Int variable. Int va, vm, vb. En este ejemplo se declaran los nombres de las variables para manejar tres tipos de velocidad siendo va = velocidad alta, vm= velocidad media y vb= velocidad baja. FLOAT Tipo de variable flotante Float STRING Tipo de variable String String. READY Posición inicial del robot o posición absoluta. Ready () MOVE Mueve el brazo a la posición especificada por la variable de posición. El movimiento es realizado en forma de interpolación lineal. Ejemplo: Move (a[5]) mueve el brazo a la posición 5 en la cadena “a” FINISH Espera a que el robot deje de moverse para realizar el siguiente comando. Finísh()
  • 10. ROBOT PRÁCTICAS DEL Tabla 6. Comandos y estructuras. COMANDO ACCION SPEED Declaración de la velocidad de operación del robot en % Speed (40) DELAY Pone el programa en estado de espera durante un tiempo determinado en milésimas de segundo. Delay (5000) espera 5 segundos. GOTO Es una instrucción de salto incondicional hacia una etiqueta declarada. Ciclo:: ** ** ** Goto ciclo LOOP, END LOOP Esta instrucción se utiliza para realizar una función una vez tras otra, este ciclo no se rompe a menos que dentro de este ocurra un salto fuera de Loop. Para terminar el comando se escribe End Loop y para terminar el ciclo hay que presionar en el teclado ctrl+K Loop Move (a) Move (b) End Loop IF, END IF Esta instrucción es utilizada como una condición, aquí se compara una variable y si el resultado es verdadero, el robot lee las líneas entre el “if” y el “end if” Int contador If contador = 5 Move (a) Move(b) End if WHILE Esta instrucción también es para la comparación de una variable, la diferencia con el if es que mientras la condición sea verdadera, queda enciclado entre “while” y “end while”. Int contador While (contador =5) Move (a) Move (b) Contador = 1+1 End while
  • 11. ROBOT PRÁCTICAS DEL Tabla 6. Comandos y estructuras. (Continuación) COMANDO ACCION DO Funciona prácticamente igual que while, cicla mientras su función sea verdadera. La diferencia es que Do primero realiza y después compara, al contrario que while. Int. Contador Do Move (a) Move(b) Contador = Contador +1 Until contador >5 FOR Se usa para crear ciclos controlados en número, en este caso usamos una variable entera “x”. Al inicio del ciclo establecemos de dónde a dónde debe contarse. Int. X Ploc posición [120] For x=1 to 100 step 10 Move posición [x] End for PRINTF El comando nos permite desplegar mensajes en la pantalla Printf (“inicio”) GRIPPER OPEN Suelta la herramienta Grip_open() GRIPPER CLOSE Sujeta la herramienita Grip_close() PENDANT Estado en la Terminal, se envía el control al teach pendant ASH Muestra el directorio de programas REFRESH Este comando ejecuta las modificaciones hechas al programa RUN Ejecución del programa EXIT Sale de la aplicación en curso. OUTPUT Habilita el estado de una salida INPUT Verifica la señal de entradas.
  • 12. ROBOT PRÁCTICAS DEL PRÁCTICA (1, 2 Y 3) OBJETIVO: Obtener los conocimientos necesarios del robot F3 CRS de Pintura; movimientos, programación, posicionamiento sujeción de las herramientas y el razonamiento del lenguaje que se maneja para poder realizar programas y enseñar diversos puntos que nos darán la secuencia requerida. REPORTE DE LA PRÁCTICA Para poder realizar cada práctica en el laboratorio, debe elaborar previamente, consultando la información del libro, un reporte cuyo requisito será redactar a mano el desarrollo de la práctica, así como elaborar los ejercicios preliminares para acceso al LPAIC. Los puntos a desarrollar en su reporte son los siguientes: 1. Portada: nombre de la práctica, nombre del alumno y del profesor, grupo y fecha. 2. Objetivo 3. Introducción. • Diagrama de flujo de la práctica (procedimiento paso a paso desde el encendido hasta el apagado de equipo). 4. Generalidades • Elaborar un resumen de las generalidades del equipo. • Describir los elementos que conforman el sistema • Investigar y mencionar las medidas de seguridad que son requeridas para trabajar con el equipo además de las que aquí se mencionan. 5. Bibliografía consultada. INTRODUCCIÓN: El robot CRS F3 de THERMO es un sistema constituido por un brazo manipulador, con dos herramientas intercambiables como son: una pinza de sujeción y una boquilla de pintura, un controlador o unidad motora, una caja de enseñanza (Teach pendant) y una computadora personal. Este elemento es muy importante en un sistema de mano factura ya que nos ayuda al momento de querer implementar una diseñado para adaptarse a un amplio rango de aplicaciones e interactuar con otras máquinas, permite el cambio de herramienta o dispositivo y en este caso lo tenemos dentro de una célula de pintura.
  • 13. ROBOT PRÁCTICAS DEL La robótica industrial se basa en un método conocido como programación gestual que implica llevar al robot a una serie de locaciones conocidas como “puntos” para eventualmente escribir un programa donde estos puntos son utilizados, en conjunción con la estructura del programa y sus entradas y salidas para que el robot realice una rutina específica. EQUIPO: • Robot THERMO CRS F3. • Controlador C500C • Teach Pendant • PC personal. IMPORTANTE: Antes de iniciar con el desarrollo de la práctica, se deberán tener en cuenta las siguientes medidas de seguridad: 1. El robot tiene seis grados de libertad; por lo que no se deberá invadir el área de trabajo del mismo, además de tener cuidado de no colisionarlo contra sus protecciones. 2. La carga máxima que soporta el robot es de 3Kg. DESARROLLO: 1. ENCENDIDO DEL EQUIPO. 1.1 Encender los reguladores del equipo. 1.2 Acceder a la Terminal del equipo. • Encender computadora y acceder al programa ROBCOMM3 desde el icono que se encuentra en el escritorio • Acceder a la Terminal presionando el icono terminal: 1.3 Encender gabinete. • Retirar paro de emergencia del gabinete, puerta y conveyor • Girar la perilla de arranque a posición de encendido. • Presionar el botón de encendido (botón verde). 1.4 Encender el controlador.
  • 14. ROBOT PRÁCTICAS DEL • Liberar el paro de emergencia del controlador y el teach pendant. • Presionar interruptor de encendido y esperar 5 segundos. • Presionar el botón ARM POWER. • Verificar en la Terminal el proceso de encendido de nuestro brazo. Con esto nos aseguramos que exista comunicación entre ellos. Nota: Si no fue posible habilitar el brazo, se recomienda revisar los paros de emergencia del equipo y de la puerta de la celda de pintura. Este brazo no requiere de calibración ya que detecta su posición automáticamente. Su posición de origen (donde deberá de encontrarse al inicio y al final de cada práctica) es conocida como posición de READY. Si por algún motivo el robot no se encontrara en su posición de origen, se llevará a READY de la siguiente manera: • Una vez encendido el brazo esperar que en el teach Pendant aparezca la siguiente leyenda: MAIN MENU • Seleccionar moth presionando F2 1app 2moth • Presionar en el teach pendant el botón de READY y el interruptor de seguridad hasta que el THERMO / CRS F3 llegue a su posición de origen. 2. ELABORACIÓN DEL PROGRAMA. Es importante que antes de mover el brazo se haya elaborado el programa a ejecutar, ya que de esta forma se declararan cada una de las variables y movimientos que realizará el robot. 2.1 Mandar el control del teach pendant a la computadora. • Se presiona “ESC” hasta que aparezca la leyenda : Terminate pendant and release robot control? Y confirmar con F1 2.2 Crear una aplicación.
  • 15. ROBOT PRÁCTICAS DEL • De la ventana de ROBCOMM3, de la barra de comandos seleccionar “Aplication” y a continuación New App” • Aparece una ventana llamada “New Aplication Configuration”, en ella se le dará nombre a la aplicación con extensión “app”. • Del menú “File” se selecciona New para abrir el editor del programa. Enseguida aparecerá “Editor de programa #1” y se guardara con el mismo nombre que se le dio a la aplicación cambiando su extensión por “r.3”. • Para guardarlo, del menú File, se selecciona “Save As” y se le da el nombre. Es vital que el nombre de la aplicación sea el mismo del programa principal. • Se comprueba que se este en la aplicación que se creo seleccionando de la barra de comandos Aplicattion y posteriormente Setup.
  • 16. ROBOT PRÁCTICAS DEL 2.3 Generar código del programa. Esto sirve para definir las variables del programa y posteriormente grabar los movimientos requeridos. Se realizará una rutina en donde el robot realice una secuencia de 4 puntos y aumente su velocidad, realice la misma secuencia de puntos y vuelva a aumentar su velocidad. Así sucesivamente y cuando llegue a su máxima velocidad, vuelva a comenzar desde el principio. Y despliegue en la pantalla cada vez que cambie de velocidad. • En el editor del programa se tecleara el siguiente código: main teachable ploc [10]a teachable ploc [10]b teachable ploc [10]c teachable ploc [10]pinta teachable ploc [10]pinza int n int baja, media int in, neuma int done media=30 baja=15 done=7 in=4 neuma=6 for n=1 to 16 output (n,0) output (neuma,0) output (in,0) ready() delay (10) end for printf("Tomar la pinzan") speed (baja)
  • 17. ROBOT PRÁCTICAS DEL move(pinza[0]) move(pinza[1]) move(pinza[2]) move(pinza[3]) move(pinza[4]) finish() grip_open() move(pinza[5]) move(pinza[6]) move(pinza[7]) move(pinza[8]) move(pinza[9]) finish() output(neuma,1) output(in,1) printf("Voy por la piezan") speed(media) move(a[0]) move(a[1]) move(a[2]) move(a[3]) finish() output(in,0) move(a[4]) move(a[5]) move(a[6]) move(a[7]) finish() output(in,1) move(a[8]) move(a[9]) output(in,0) output(neuma,0) printf("Dejo la pinzan") speed(baja)
  • 18. ROBOT PRÁCTICAS DEL move(pinza[9]) move(pinza[8]) move(pinza[7]) move(pinza[6]) move(pinza[5]) move(pinza[4]) finish() grip_close() move(pinza[3]) move(pinza[2]) move(pinza[1]) move(pinza[0]) printf("Tomar boquilla de pinturan") speed (baja) finish() move(pinta[0]) move(pinta[1]) move(pinta[2]) move(pinta[3]) move(pinta[4]) finish() grip_open() move(pinta[5]) move(pinta[6]) move(pinta[7]) move(pinta[8]) finish() printf("Proceso de pintadon") speed (media) output(neuma,1) output(in,1) move(c[0]) output(in,0) move(b[1]) move(b[2]) output(in,1) move(b[3]) move(b[4])
  • 19. ROBOT PRÁCTICAS DEL output(5,1) delay(5000) move(b[5]) move(b[6]) output(in,0) move(b[7]) move(b[8]) finish() output(in,1) output(5,0) finish() output(in,0) output(neuma,0) move(b[9]) finish() printf("Dejar la boquilla de pinturan") speed (baja) move(pinta[8]) move(pinta[7]) move(pinta[6]) move(pinta[5]) move(pinta[4]) finish() grip_close() move(pinta[3]) move(pinta[2]) move(pinta[1]) move(pinta[0]) finish() printf("Tomar la pinzan") speed (baja) move(pinza[0]) move(pinza[1]) move(pinza[2]) move(pinza[3]) move(pinza[4]) finish()
  • 20. ROBOT PRÁCTICAS DEL grip_open() move(pinza[5]) move(pinza[6]) move(pinza[7]) move(pinza[8]) move(pinza[9]) finish() output(neuma,1) output(in,1) printf("Dejo la piezan") speed (media) move(c[0]) move(c[1]) move(c[2]) finish() output(neuma,0) move(c[3]) move(c[4]) move(c[5]) finish() output(neuma,1) move(c[6]) move(c[7]) finish() output(neuma,0) move(c[8]);; move(c[9]) printf("Dejo la pinzan") speed(baja) move(pinza[9]) move(pinza[8]) move(pinza[7]) move(pinza[6]) move(pinza[5]) move(pinza[4])
  • 21. ROBOT PRÁCTICAS DEL finish() grip_close() move(pinza[3]) move(pinza[2]) move(pinza[1]) move(pinza[0]) output(done,1) ready() printf("Fin de programan") end main 2.4 Compilar. Aquí se revisa la sintaxis del programa así como el uso correcto de las variables. • Se compila el programa presionando el icono 2.5 Transferir. • Ya que se ha revisado el programa, es enviado al controlador, por medio de la aplicación; para esto se presiona el icono: 2.6 Llamar programa desde la terminal. • En la terminal se teclea el comando “ash” y aparecerán todos los programas disponibles. • Se escribirá el nombre del programa. 2.7 Enviar control al Teach pendant. • Desde la terminal se teclea “pendant” y el teach recupera el control. Ahora se puede manipular el robot con el teach. 2.8 Enseñanza de la trayectoria al robot. Se realizará punto por punto, en esta ocasión se grabaran 4 movimientos. • Una vez que se tiene el control en el teach pendant, en su pantalla se observa el nombre de la aplicación y la opción 1Edit y la 2Run. Se selecciona de este la opción F1 (EDIT) • Del menú que aparece se selecciona VAR para seleccionar la variable con la que se va a trabajar. ( en este caso “a”)
  • 22. ROBOT PRÁCTICAS DEL • Presionar SEL y con ayuda de F2 y F3 elegir la localidad de la variable. Como localidad se refiere a los puntos de “a” (0, 1, 2 y 3 para este caso).Como primer localidad se seleccionará la Número 0 • Una vez encontrada la localidad que deseamos, presionaremos F1 (SEL) para seleccionarla. • Presionando ligeramente durante todo el proceso el interruptor de seguridad se llevara al robot a su primer punto. • Una vez que se llevo al robot al punto deseado, se selecciona TCH (F1) que es “enseñar punto” y se confirma con, YES (F1) • Presionar ESC para regresar al menú de selección de la variable. • De igual forma que en el primer punto se presiona F1 (SEL) y con ayuda de F2 elegir la localidad de la variable que para este caso será la 1. • Una vez encontrada la localidad que deseada, presionar F1 (SEL) para seleccionarla. • Presionando ligeramente durante todo el proceso el interruptor de seguridad se llevara al robot a su primer punto. • Una vez que se llevo al robot al punto deseado, seleccionar TEACH (F1) que es “enseñar punto” y confirmar. • Presionar ESC para ir a la siguiente variable. • Se hace lo mismo para los movimientos restantes. 2.9 Una vez que se han grabado las posiciones, comprobar los puntos que se han enseñado al robot siguiendo los siguientes pasos: • Presionar ESC hasta llegar al menú de nuestra aplicación. • Selección de la variable. Del menú que aparece seleccionar VAR para seleccionar la variable con la que se va a trabajar. ( en este caso “a”) • Presionar SEL y con ayuda de F2 elegir la localidad de la variable. Como primer localidad se seleccionará la Número 0 • Una vez encontrada la localidad que se desea, presionar F1 (SEL) para seleccionarla. • A continuación localizar en el teach pendant la tecla (MOVE) y presionando ligeramente durante todo el proceso el interruptor de seguridad y la tecla MOVE llevar al robot a su primer punto.
  • 23. ROBOT PRÁCTICAS DEL • Ya que nuestro robot llegó a su primer punto presionaremos ESC para regresar al menú de selección de nuestra variable. • De igual forma que en el primer punto presionamos SEL y con ayuda de F2 elegimos la localidad de la variable que para este caso será la 1. • Una vez encontrada la localidad que deseamos, presionaremos F1 (SEL) para seleccionarla. • A continuación localizaremos en el teach pendant la tecla (MOVE) y presionando ligeramente durante todo el proceso el interruptor de seguridad y la tecla MOVE llevaremos a nuestro robot a su primer punto. • Para las variables restantes se repiten los puntos anteriores. • Una vez que hemos comprobado la trayectoria de nuestro robot, regresaremos el control a la Terminal (la computadora) presionando ESC hasta que aparezca la leyenda: Terminate pendant and release robot control? Y confirmar con F1 • En la terminal teclearemos “REFRESH” para actualizar nuestro programa. 3. EJECUTAR EL PROGRAMA. Para correrlo desde la terminal teclearemos “run” Para interrumpir el programa o salir del modo RUN, con el control en la Terminal se tecleará Ctrl.Z Nota: para hacer cualquier movimiento del robot después de ejecutar el programa es necesario sacar al robot del modo Run para lo cual se presionará PAUSE / CONTINUE desde el controlador. 4. APAGADO DEL EQUIPO. 4.1 Mandar el brazo a su posición de origen. • Presionar en el teach pendant el botón de READY y el interruptor de seguridad hasta que el THERMO / CRS F3 llegue a su posición de origen. 4.2 Salir de la aplicación tecleando en la terminal el comando EXIT y confirmar. 4.3 Cerrar aplicación y editor. • Seleccionamos Application / Close App
  • 24. ROBOT PRÁCTICAS DEL • Cerramos el editor seleccionando FILE / CLOSE 4.4 Cerrar el programa ROBCCOM3 y apagar computadora. 4.5 Apagar controlador. • En el controlador presionar el botón de HOME y sin soltar después de dos segundos presionar el botón PAUSE / CONTINUE, soltamos PAUSE / CONTINUE y después HOME. • Esperamos que en la pantalla del controlador nos aparezca el siguiente mensaje: C500C CROS System halted Y presionamos el interruptor de encendido del controlador. 4.6 Apagar gabinete. • Presionar el botón de apagado (botón negro). • Girar la perilla de arranque en posición de apagado (hacia arriba). 4.7 Apagar reguladores. 5. Terminar su reporte y entregarlo a su profesor.
