Este documento describe los conceptos de diagramación, maquetación y composición tipográfica. Explica que estos términos se refieren a disponer elementos como texto e imágenes en una página de forma equilibrada. También describe la historia de la composición de páginas y cómo el diseño de retículas permite organizar elementos mediante líneas y módulos. Finalmente, detalla los elementos clave de una retícula como títulos, texto, imágenes y los factores a considerar en su diseño.

1. 5.1- Introducción a la tipografía: Historia, familias y tipos 5.2- Las Herramientas tipográficas: cuerpo de letra, interlineado, alineación, y condensación de caracteres 5.3- Diagramación, maquetación y composición tipográfica

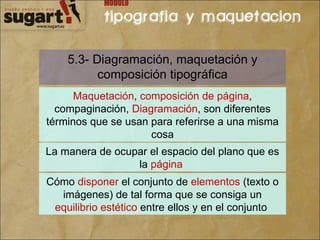

2. 5.3- Diagramación, maquetación y composición tipográfica Maquetación , composición de página , compaginación, Diagramación , son diferentes términos que se usan para referirse a una misma cosa La manera de ocupar el espacio del plano que es la página Cómo disponer el conjunto de elementos (texto o imágenes) de tal forma que se consiga un equilibrio estético entre ellos y en el conjunto

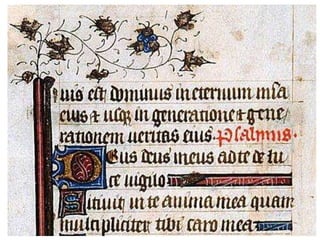

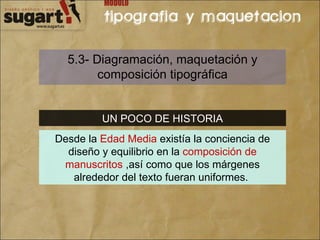

3. 5.3- Diagramación, maquetación y composición tipográfica UN POCO DE HISTORIA Desde la Edad Media existía la conciencia de diseño y equilibrio en la composición de manuscritos ,así como que los márgenes alrededor del texto fueran uniformes.

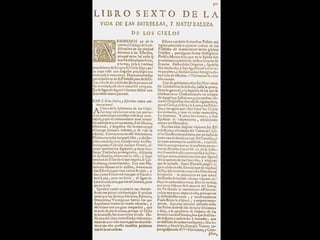

5. 5.3- Diagramación, maquetación y composición tipográfica UN POCO DE HISTORIA Ya en la era Gutenberg , los caracteres se disponían en filas para formar las palabras en reglas longitudinales y columnas iguales para formar una estructura coherente y equilibrada.

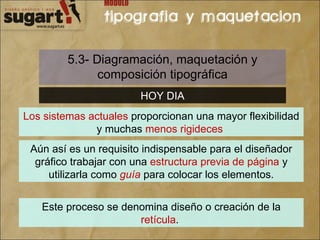

7. 5.3- Diagramación, maquetación y composición tipográfica HOY DIA Los sistemas actuales proporcionan una mayor flexibilidad y muchas menos rigideces Aún así es un requisito indispensable para el diseñador gráfico trabajar con una estructura previa de página y utilizarla como guía para colocar los elementos. Este proceso se denomina diseño o creación de la retícula .

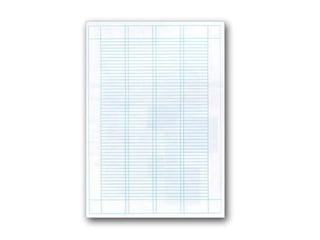

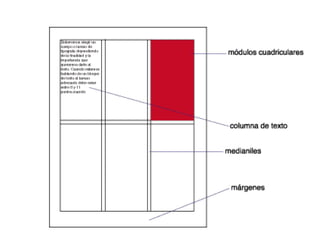

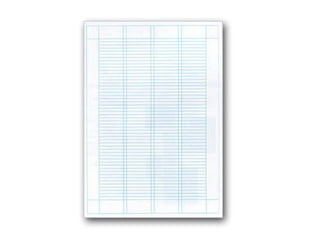

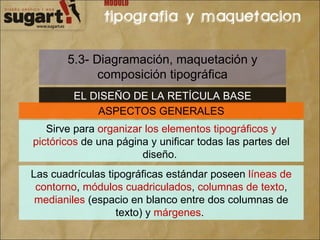

10. 5.3- Diagramación, maquetación y composición tipográfica EL DISEÑO DE LA RETÍCULA BASE ASPECTOS GENERALES Sirve para organizar los elementos tipográficos y pictóricos de una página y unificar todas las partes del diseño. Las cuadrículas tipográficas estándar poseen líneas de contorno , módulos cuadriculados , columnas de texto , medianiles (espacio en blanco entre dos columnas de texto) y márgenes .

12. 5.3- Diagramación, maquetación y composición tipográfica EL DISEÑO DE LA RETÍCULA BASE A TENER EN CUENTA El objetivo de comunicación gráfica que se pretende. Características del documento gráfico de que se trate Tipo de mensaje a transmitir y el estilo de comunicación que se quiere conseguir. La cantidad de fotografías o ilustraciones a utilizar en la página y la tipografía serán condicionantes Características del papel y su tamaño .

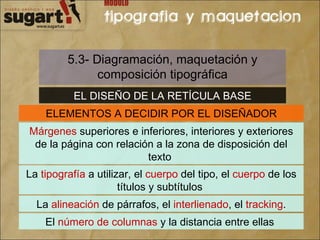

15. 5.3- Diagramación, maquetación y composición tipográfica EL DISEÑO DE LA RETÍCULA BASE ELEMENTOS A DECIDIR POR EL DISEÑADOR Márgenes superiores e inferiores, interiores y exteriores de la página con relación a la zona de disposición del texto La tipografía a utilizar, el cuerpo del tipo, el cuerpo de los títulos y subtítulos La alineación de párrafos, el interlienado , el tracking . El número de columnas y la distancia entre ellas

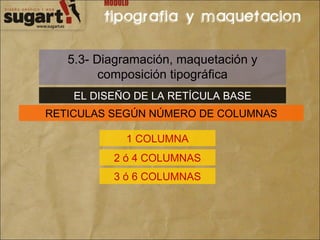

16. 5.3- Diagramación, maquetación y composición tipográfica EL DISEÑO DE LA RETÍCULA BASE RETICULAS SEGÚN NÚMERO DE COLUMNAS 1 COLUMNA 2 ó 4 COLUMNAS 3 ó 6 COLUMNAS

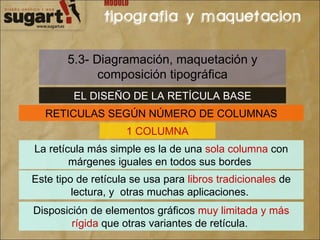

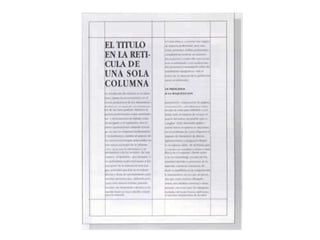

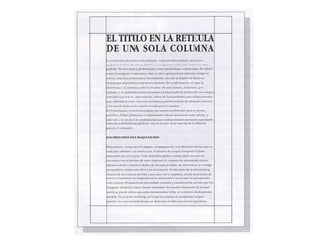

17. 5.3- Diagramación, maquetación y composición tipográfica EL DISEÑO DE LA RETÍCULA BASE RETICULAS SEGÚN NÚMERO DE COLUMNAS 1 COLUMNA La retícula más simple es la de una sola columna con márgenes iguales en todos sus bordes Este tipo de retícula se usa para libros tradicionales de lectura, y otras muchas aplicaciones. Disposición de elementos gráficos muy limitada y más rígida que otras variantes de retícula.

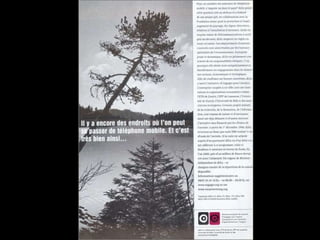

20. 5.3- Diagramación, maquetación y composición tipográfica EL DISEÑO DE LA RETÍCULA BASE RETICULAS SEGÚN NÚMERO DE COLUMNAS 2 ó 4 COLUMNAS Son las más utilizadas en trabajos de diseño gráfico. En general, cuando el número de columnas es par se consigue una distribución más equilibrada Aunque, por otra parte, puede resultar carente de originalidad .

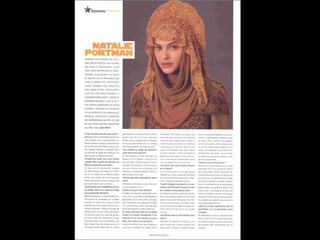

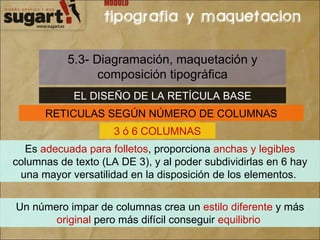

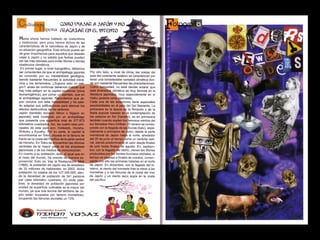

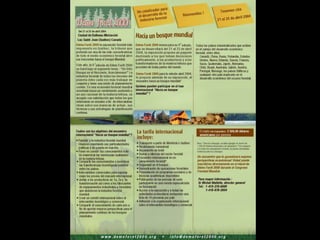

23. 5.3- Diagramación, maquetación y composición tipográfica EL DISEÑO DE LA RETÍCULA BASE RETICULAS SEGÚN NÚMERO DE COLUMNAS 3 ó 6 COLUMNAS Es adecuada para folletos , proporciona anchas y legibles columnas de texto (LA DE 3), y al poder subdividirlas en 6 hay una mayor versatilidad en la disposición de los elementos. Un número impar de columnas crea un estilo diferente y más original pero más difícil conseguir equilibrio

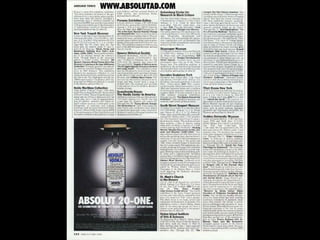

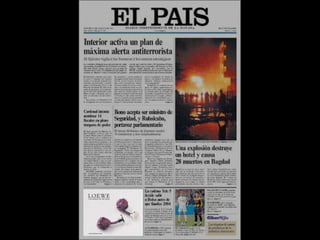

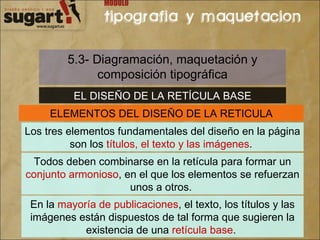

26. 5.3- Diagramación, maquetación y composición tipográfica EL DISEÑO DE LA RETÍCULA BASE ELEMENTOS DEL DISEÑO DE LA RETICULA Los tres elementos fundamentales del diseño en la página son los títulos, el texto y las imágenes . Todos deben combinarse en la retícula para formar un conjunto armonioso , en el que los elementos se refuerzan unos a otros. En la mayoría de publicaciones , el texto, los títulos y las imágenes están dispuestos de tal forma que sugieren la existencia de una retícula base .

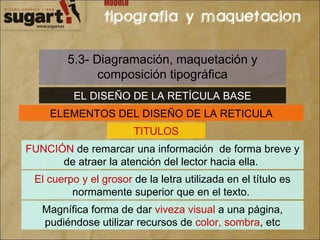

32. 5.3- Diagramación, maquetación y composición tipográfica EL DISEÑO DE LA RETÍCULA BASE ELEMENTOS DEL DISEÑO DE LA RETICULA TITULOS FUNCIÓN de remarcar una información de forma breve y de atraer la atención del lector hacia ella. El cuerpo y el grosor de la letra utilizada en el título es normamente superior que en el texto. Magnífica forma de dar viveza visual a una página, pudiéndose utilizar recursos de color, sombra , etc

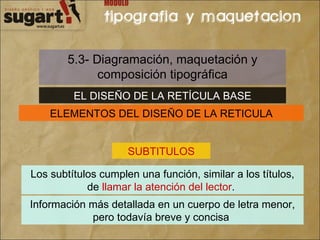

34. 5.3- Diagramación, maquetación y composición tipográfica EL DISEÑO DE LA RETÍCULA BASE ELEMENTOS DEL DISEÑO DE LA RETICULA SUBTITULOS Los subtítulos cumplen una función, similar a los títulos, de llamar la atención del lector . Información más detallada en un cuerpo de letra menor, pero todavía breve y concisa

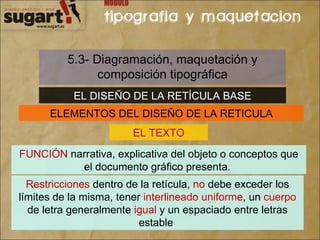

36. 5.3- Diagramación, maquetación y composición tipográfica EL DISEÑO DE LA RETÍCULA BASE ELEMENTOS DEL DISEÑO DE LA RETICULA EL TEXTO FUNCIÓN narrativa, explicativa del objeto o conceptos que el documento gráfico presenta. Restricciones dentro de la retícula, no debe exceder los límites de la misma, tener interlineado uniforme , un cuerpo de letra generalmente igual y un espaciado entre letras estable

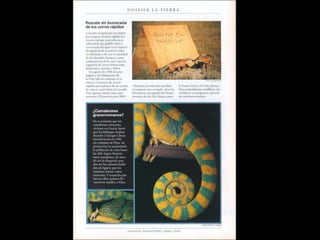

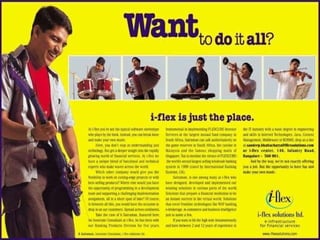

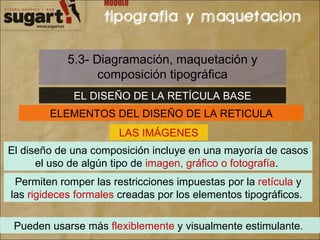

38. 5.3- Diagramación, maquetación y composición tipográfica EL DISEÑO DE LA RETÍCULA BASE ELEMENTOS DEL DISEÑO DE LA RETICULA LAS IMÁGENES El diseño de una composición incluye en una mayoría de casos el uso de algún tipo de imagen, gráfico o fotografía . Permiten romper las restricciones impuestas por la retícula y las rigideces formales creadas por los elementos tipográficos. Pueden usarse más flexiblemente y visualmente estimulante.

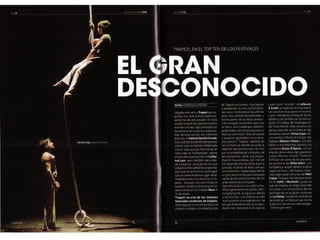

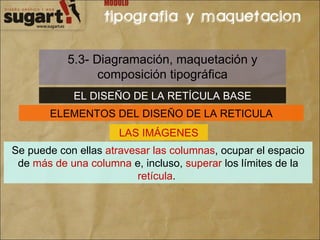

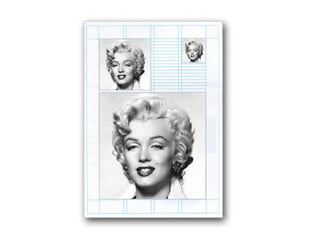

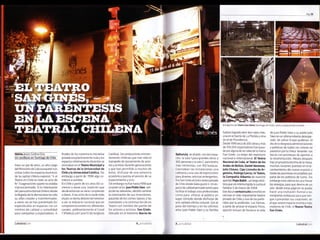

39. 5.3- Diagramación, maquetación y composición tipográfica EL DISEÑO DE LA RETÍCULA BASE ELEMENTOS DEL DISEÑO DE LA RETICULA LAS IMÁGENES Se puede con ellas atravesar las columnas , ocupar el espacio de más de una columna e, incluso, superar los límites de la retícula .

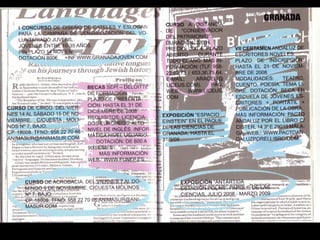

42. 5.3- Diagramación, maquetación y composición tipográfica EL DISEÑO DE LA RETÍCULA BASE ELEMENTOS DEL DISEÑO DE LA RETICULA LAS IMÁGENES En resumen, las imágenes y su disposición en la retícula representan una oportunidad de ejercer la libertad para el diseñador y sus recursos creativos. De todas maneras el tamaño y posición de las imágenes se disponen y dimensionan en función de los espacios definidos en la retícula .

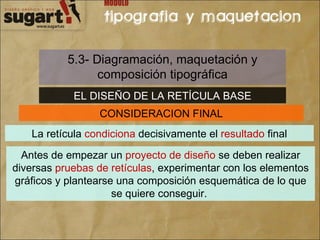

45. 5.3- Diagramación, maquetación y composición tipográfica EL DISEÑO DE LA RETÍCULA BASE CONSIDERACION FINAL La retícula condiciona decisivamente el resultado final Antes de empezar un proyecto de diseño se deben realizar diversas pruebas de retículas , experimentar con los elementos gráficos y plantearse una composición esquemática de lo que se quiere conseguir.
