El documento proporciona instrucciones para 18 tipos diferentes de juntas para soldadura, incluyendo detalles sobre los materiales, ángulos, radios y espesores requeridos. Se especifican parámetros como un ángulo de 45 grados, radios de 3 mm, y espesores de 1,5-3 mm para varias juntas.

1. JUNTAS A TOPES CON BISEL EN “V” JUNTA N°1 JUNTA N°2 JUNTA N°3 JUNTA N°4 ANEXO N°2 APLICA PARA ESPESORES MAYORES A 19mm ( 3/4”), DONDE SEA POSIBLE SOLDAR INTERNAMENTE APLICA PARA ESPESORES MENORES O IGUALES A 19mm ( 3/4”) 60 - 70 2,5 - 3, mm 1,5-2 mm Sacar el primer pase hacer tintas y rellenar 30-35 2,5 - 3, mm 1,5-2 mm 60 - 70 2,5 - 3, mm 1,5-2 mm 60 - 70 2,5 - 3, mm 1,5-2 mm 60 - 70

2. JUNTAS A TOPES DE COMPONENTES CON ESPESORES DISTINTOS JUNTA N°5 JUNTA N°6 JUNTAS A TOPES DE COMPONENTES BIMETALICOS JUNTA N°7 2,5 - 3, mm Pendiente 1:4 60 - 70 1,5-2 mm Pendiente 1:4 60 - 70 1,5-2 mm 2,5 - 3, mm 1,5-2 mm 60 - 70 REVESTIMIENTO REVESTIMIENTO

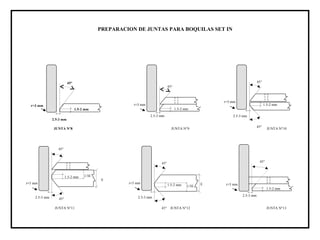

3. 2.5-3 mm PREPARACION DE JUNTAS PARA BOQUILAS SET IN JUNTA N°11 JUNTA N°12 JUNTA N°8 JUNTA N°9 JUNTA N°10 2.5-3 mm 1.5-2 mm r=3 mm 45° JUNTA N°13 45° 1.5-2 mm r=3 mm 45° 2.5-3 mm r=3 mm 1.5-2 mm 45° 45° 2.5-3 mm 1.5-2 mm r=3 mm 45° 2.5-3 mm r=3 mm 1.5-2 mm 45° E 1/3E 2.5-3 mm r=3 mm 45° E 45° 1.5-2 mm 1/3E

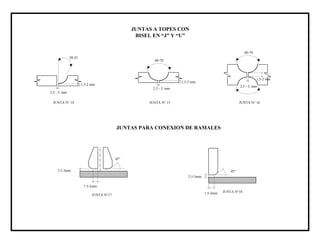

4. 1.5-2mm JUNTAS PARA CONEXION DE RAMALES JUNTA N° 14 30-35 2,5 - 3, mm 1,5-2 mm 60-70 JUNTA N° 16 JUNTA N°17 JUNTA N° 15 JUNTAS A TOPES CON BISEL EN “J” Y “U” JUNTA N°18 1,5-2 mm 2,5 - 3, mm 1,5-2 mm 60-70 2,5 - 3, mm 45° 2.5-3mm 1.5-2mm 2.5-3mm 45°

5. 1 2 3 Metal base Material del lining Material de aporte RECARGUE DE MATERIAL STRIP LINING JUNTA N° 19 JUNTA N° 22 SOCKET WELD JUNTA N° 21 JUNTA N° 20 A FILETE Segunda capa Primera capa Metal base Cx Cx t 1/16” t=espesor sin corrosión permisible Cx (mm)= 1-1/4t . Pero >3.2mm
