1. REPÚBLICA BOLIVARIANA DE VENEZUELA
MINISTERIO DEL PODER POPULAR PARA LA EDUCACIÓN
UNIVERSITARIA
INSTITUTO UNIVERSITARIO POLITÉCNICO “SANTIAGO
MARIÑO”
NUCLEO MERIDA
ESCUELA: INGENIERIA CIVIL
Tipo de subdrenaje.
Elaborado por:
Fernández Yugleidy
C.I: 17.346.969
Profesora: María Eugenia Acosta
Mérida/14/03/2016

2. INTRODUCCIÓN
Los problemas que se presentan en las vías terrestres debido al agua
subterránea se deben una saturación incontrolada y al desarrollo de
presiones de poro imprevistas, afectándolas de diversas maneras;
procedentes de las lluvias, se infiltran o discurren por la superficie del
terreno. Subdrenaje son uno de los métodos más efectivos para la
estabilización de los deslizamientos, las característica de subdrenaje son
muy importante para el ámbito de la ingeniería.

3. Desarrollo
Las características de cada tipo de subdrenaje.
Subdrenaje o drenaje subterráneo
Los subdrenaje consisten en una red colectora de tuberías perforadas o
ranuras, alojadas en zanjas para permitir recolectar el agua subterránea, con
el objeto de controlar y retirar el efecto del cruce del agua.
El sistema de subdrenaje estar siempre en tal disposición como para sufrir
todos los cambios y adaptaciones necesarias durante la construcción de la
vía y en su vida útil.
Los más utilizados son los siguientes:
1. Subdrenes para pavimentos:
 Tiene la función de drenar y evacuar el agua que afecta las capas e
base y súbase dren de pavimento.
 Se ubican inmediatamente por debajo de la capa dren ante más baja
de la estructura del pavimento en contacto con la subrasante.
 Este dren no es adecuado para drenar flujos de corrientes de agua
subterránea que se pueden hallar por debajo del nivel en que son
colocados.
2. Subrenes profundos:
 Tiene la finalidad de drenar y evacuar el agua proveniente de flujos
subterráneos.
 Estos subdrenes pueden o no llevar tubería.
 Debe indicar dimensionamiento de los elementos que componen sub-
dren.
3. Cortinas impermeables subterráneas:
 El objetivo evitar el paso interno del agua hacia las zona inestables.
4. Subdrenes de zanja:
 Tiene por objeto abatir los niveles freáticos.

4. 5. Colchones de Drenajes:
 Se colocan debajo de los terraplenes o llaves de corte, para impidir el
ascenso de los niveles de agua.
 Se procede a colocar las capas de material drenante debajo de los
terraplenes. Esta son capas que cuentan con un grosor en su material,
el cual es impermeable.
 Existen momentos que se colocan mangueras o tuberías perforadas,
para así poder recolectar el agua que es captada por el colchón de
drenaje, el colchón drenante es colocado por debajo de un terraplén.
6. Subdrenes interceptores:
 Son zanjas que se perforan por medio de una máquina excavadora o
pueden ser también mano y tiene un límite aproximado de seis
metros en cuanto a su profundidad. Estos subdrenes son zanjas
rellenas de material filtrante, que cuentan con elementos de
capacitación y transporte de agua.
 Los drenes cuentan con diversas formas, con material grueso
permeable y sin tubo, que se llama también filtro francés, que tiene
material de filtro y tubo colector, con geotextil como filtro, material
grueso y sin tubo, dren sintético con geomalla, geotextil y tubo colector
con capa gruesa de geotextil a su alrededor.
 El tipo de dren interceptor es dependiente del costo de los materiales
y la disponibilidad de ellos en la región, también depende de una
necesidad de captación y caudal de dicho dren.
7. Subdrenes de penetración:
 Horizontales profundos que logran grandes abatimientos de los
niveles freáticos.
 Es una tubería perforada que se colocan por medio de una masa de
suelo, de una perforación con profundidad subhorizontal o ligeramente
inclinada. Las excavaciones suelen realizarse con un aproximado de
tres a cuatro pulgadas.
 Dentro de las perforaciones se colocan tuberías perforadas; éstas
generalmente son de Polietileno, metal o PVC. Los tubos que se
utilizan, por lo general tienen una medida de dos o tres diámetros y
las perforaciones son realizadas a inclinaciones de 5% al 20%, todo
depende del inicio de éstas.
 Para diseñar y ubicar correctamente a los drenes, primero debe
realizarse un estudio geotécnico para la determinar las
características del régimen de aguas subterráneas, así como también
un estudio de la superficie potencial de falla.

5.  Es necesario e importante realizar el mantenimiento de los drenes
cada cinco a ocho años, en los cuales se cuenten con materiales finos
que se puedan sedimentar o raíces que puedan tener un aumento, en
cuanto al crecimiento dentro del dren.
 Es muy frecuente que se consigan drenes que no trabajan porque son
colocados por debajo del fondo de un acuífero suspendido; por lo que
se requiere situar el dren en una cota o cima, de una manera tal que
la cabeza de agua sea suficiente, o sea, que este ubicado
preferiblemente por debajo de la zona fallada y se debe examinar que
esté ubicado dentro del acuífero.
Debe realizarse un estudio detallado del efecto de construir algunos
drenes profundos, que sea menos costosa y en el momento la más efectiva
desde el punto de vista de estabilidad del talud, también de colocar una
mayor densidad de drenes con poca profundidad. Los drenes horizontales o
subdrenes de penetración, pueden ser complementados con sistemas de
vacío, los cuales aumentan los gradientes hidráulicos al producir presiones
negativas dentro del tubo.
8. Trincheras estabilizadoras:
 Es un tipo de subdren, que en algún momento no ha sido exitoso
porque cuando se excava, se deslizan la tierra de una magnitud con
gran tamaño; la zanja posteriormente es rellenada con un material
común, de acuerdo a ciertas necesidades específicas del caso.
 La trinchera se excava a una profundidad de mayor a las de la
superficie de falla, estas se construyen con una maquinaria pesada de
movimiento de tierras, que las paredes laterales o en su fondo lleva un
colchón de filtro, un sistema de drenes tipo espina de pescado o un
dren interceptor.

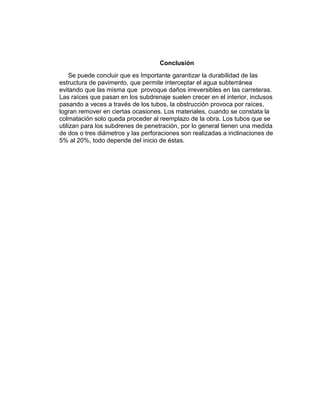

6. Conclusión
Se puede concluir que es Importante garantizar la durabilidad de las
estructura de pavimento, que permite interceptar el agua subterránea
evitando que las misma que provoque daños irreversibles en las carreteras.
Las raíces que pasan en los subdrenaje suelen crecer en el interior, inclusos
pasando a veces a través de los tubos, la obstrucción provoca por raíces,
logran remover en ciertas ocasiones. Los materiales, cuando se constata la
colmatación solo queda proceder al reemplazo de la obra. Los tubos que se
utilizan para los subdrenes de penetración, por lo general tienen una medida
de dos o tres diámetros y las perforaciones son realizadas a inclinaciones de
5% al 20%, todo depende del inicio de éstas.
