Este documento describe diferentes tipos de transformaciones isométricas como simetrías, traslaciones y rotaciones. En una transformación isométrica la forma y tamaño de una figura no se alteran, sólo cambia su posición u orientación. Las simetrías incluyen reflexiones axiales y centrales, mientras que las traslaciones implican deslizar una figura manteniendo su forma. Las rotaciones giran una figura en torno a un punto central sin cambiar su tamaño.

1. TRANSFORMACIONESISOMÉTRICASEn una transformación isométrica:1) No se altera la forma ni el tamaño de la figura.2) Sólo cambia la posición (orientación o sentido de ésta).

2. Tipos de transformaciones isométricasAxial o especularCentralSimetrías o reflexionesTraslacionesRotaciones o giros

3. Simetrías o reflexionesSe puede considerar una simetría como aquel movimiento que aplicado a una figura geométrica, produce el efecto de un espejo.

4. Tipos de simetríasAxial (reflexión respecto de un eje)Central (reflexión respecto de un punto)O

5. En una simetría axial:Cada punto y su imagen o simétrico equidistan del eje de simetría.El trazo que une un punto con su simétrico es perpendicular al eje de simetría.AA’

6. En una simetría central:El centro de rotación es el punto medio del trazo que une un punto con su simétrico.Una simetría central equivale a una rotación en torno al centro de simetría en un ángulo de 180º.AOA’

7. Simetrías en un sistema de ejes coordenadosEn torno al eje XPEl simétrico de P(a,b) es P’(a,-b)P’En torno al eje YEl simétrico deP(a,b) es P’(-a,b)PP’En torno al origenPEl simétrico deP(a,b) es P’(-a,-b)P’

8. TraslacionesSe puede considerar una traslación como el movimiento que se hace al deslizar una figura, en línea recta, manteniendo su forma y tamaño.

9. En una traslación:Al deslizar la figura todos los puntos describen líneas rectas paralelas entre sí.

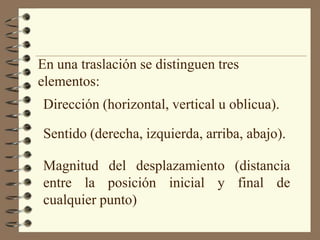

10. En una traslación se distinguen tres elementos:Dirección (horizontal, vertical u oblicua).Sentido (derecha, izquierda, arriba, abajo).Magnitud del desplazamiento (distancia entre la posición inicial y final de cualquier punto)

11. Traslaciones en un sistema de ejes coordenadosEn este caso se debe señalar las coordenadas del vector de traslación. Estas son un par ordenado de números (x,y), donde x representa el desplazamiento horizontal e y representa el desplazamiento vertical.

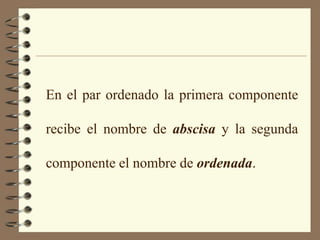

12. En el par ordenado la primera componente recibe el nombre de abscisa y la segunda componente el nombre de ordenada.

13. Traslaciones de puntos en el sistema cartesiano.Traslación de A(4,6) a través del vector v(-2,-3)A(4,6)B’(-1,6)Traslación de B(-5,2) a través del vector v(4,4)A’ (2,3)B(-5,2)Traslación de C(-4,-2)a través del vector v(7,1)C’(3,-1)C(-4,-2)

14. En la abscisa:Signo positivo: desplazamiento hacia la derecha.Signo negativo: desplazamiento hacia la izquierda.En la ordenada:Signo positivo: desplazamiento hacia arriba.Signo negativo: desplazamiento hacia abajo.

15. Rotaciones o giros.Una rotación es el movimiento que se efectúa al girar una figura en torno a un punto. Este movimiento mantiene la forma y el tamaño de la figura.

16. En una rotación se identifican tres elementos:El punto de rotación (centro de rotación), punto en torno al cual se efectúa la rotación.La magnitud de rotación, que corresponde al ángulo, éste está determinado por un punto cualquiera de la figura, el centro de rotación (vértice del ángulo) y el punto correspondiente de la figura obtenida después de la rotación.El sentido de giro, positivo (antihorario), negativo (horario)NMM’.N’O

17. Rotación en 90º en torno al origen:xx’A’y’AyAyxx’A’y’Entonces: x’ = -y y’ = x Luego: A(x,y) => A’(-y,x)

18. Rotación en 180º en torno al origen:AAyyx’x’xxy’y’A’A’Entonces: x’ = -x y’ = -yLuego: A(x,y) => A’(-x,-y)

19. ImportanteToda transformación isométrica, mantiene la forma y tamaño de una figura geométrica, por lo tanto el perímetro y el área no sufren variación.
