Este documento describe los componentes y funcionamiento de dos tipos de cubos reductores: cónico y solar. Un cubo reductor es una masa hueca de hierro fundido que transmite movimiento entre un eje y ruedas. Un cubo reductor cónico consta de dos piñones fijos, cuatro piñones cónicos móviles y rodajes. Un cubo solar tiene un piñón fijo, piñones rectos móviles y va montado en la masa de la rueda. Ambos tipos transmiten movimiento a través de la interacci

1. Diagnosticar y
reparar cubos
reductores

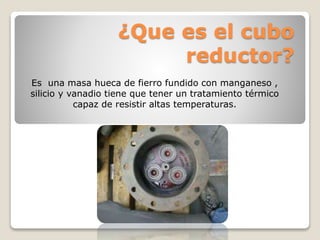

2. ¿Que es el cubo
reductor?
Es una masa hueca de fierro fundido con manganeso ,
silicio y vanadio tiene que tener un tratamiento térmico
capaz de resistir altas temperaturas.

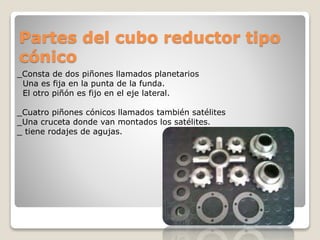

3. Partes del cubo reductor tipo
cónico
_Consta de dos piñones llamados planetarios
Una es fija en la punta de la funda.
El otro piñón es fijo en el eje lateral.
_Cuatro piñones cónicos llamados también satélites
_Una cruceta donde van montados los satélites.
_ tiene rodajes de agujas.

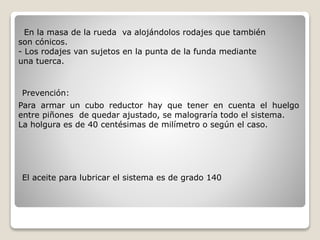

4. En la masa de la rueda va alojándolos rodajes que también
son cónicos.
- Los rodajes van sujetos en la punta de la funda mediante
una tuerca.
Para armar un cubo reductor hay que tener en cuenta el huelgo
entre piñones de quedar ajustado, se malograría todo el sistema.
La holgura es de 40 centésimas de milímetro o según el caso.
Prevención:
El aceite para lubricar el sistema es de grado 140

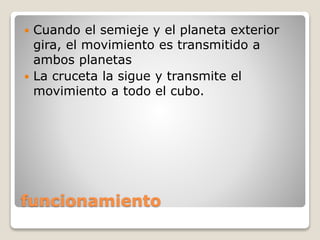

5. funcionamiento
 Cuando el semieje y el planeta exterior
gira, el movimiento es transmitido a
ambos planetas
 La cruceta la sigue y transmite el
movimiento a todo el cubo.

6. Cubo reductor tipo solar
COMPONENTES:
. Tiene un piñón cinta que va montado en la punta de la
funda(planetario)
. Piñones rectos o satélites que va montados en los postes
de fijación y polines todo esto va montado o sujeto a la
masa de la rueda o olla.
Ventaja del cubo reductor tipo solar :
No se regula con frecuencia.
Va equipado con retenes y horrines de acuerdo al modelo del
fabricante.

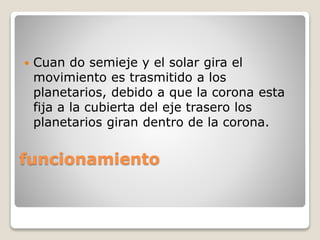

7. funcionamiento
 Cuan do semieje y el solar gira el
movimiento es trasmitido a los
planetarios, debido a que la corona esta
fija a la cubierta del eje trasero los
planetarios giran dentro de la corona.

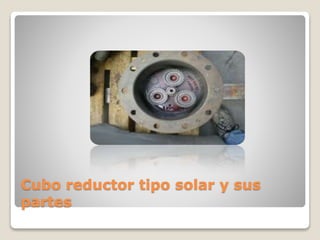

8. Cubo reductor tipo solar y sus
partes

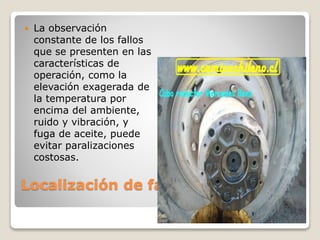

9. Localización de fallas
 La observación
constante de los fallos
que se presenten en las
características de
operación, como la
elevación exagerada de
la temperatura por
encima del ambiente,
ruido y vibración, y
fuga de aceite, puede
evitar paralizaciones
costosas.

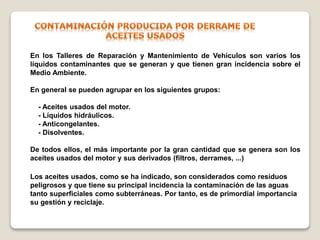

11. En los Talleres de Reparación y Mantenimiento de Vehículos son varios los
líquidos contaminantes que se generan y que tienen gran incidencia sobre el
Medio Ambiente.
En general se pueden agrupar en los siguientes grupos:
- Aceites usados del motor.
- Líquidos hidráulicos.
- Anticongelantes.
- Disolventes.
De todos ellos, el más importante por la gran cantidad que se genera son los
aceites usados del motor y sus derivados (filtros, derrames, ...)
Los aceites usados, como se ha indicado, son considerados como residuos
peligrosos y que tiene su principal incidencia la contaminación de las aguas
tanto superficiales como subterráneas. Por tanto, es de primordial importancia
su gestión y reciclaje.
