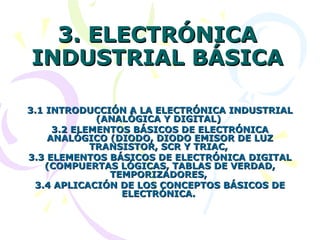

1. 3. ELECTRÓNICA3. ELECTRÓNICA
INDUSTRIAL BÁSICAINDUSTRIAL BÁSICA
3.1 INTRODUCCIÓN A LA ELECTRÓNICA INDUSTRIAL3.1 INTRODUCCIÓN A LA ELECTRÓNICA INDUSTRIAL
(ANALÓGICA Y DIGITAL)(ANALÓGICA Y DIGITAL)
3.2 ELEMENTOS BÁSICOS DE ELECTRÓNICA3.2 ELEMENTOS BÁSICOS DE ELECTRÓNICA
ANALÓGICO (DIODO, DIODO EMISOR DE LUZANALÓGICO (DIODO, DIODO EMISOR DE LUZ
TRANSISTOR, SCR Y TRIAC,TRANSISTOR, SCR Y TRIAC,
3.3 ELEMENTOS BÁSICOS DE ELECTRÓNICA DIGITAL3.3 ELEMENTOS BÁSICOS DE ELECTRÓNICA DIGITAL
(COMPUERTAS LÓGICAS, TABLAS DE VERDAD,(COMPUERTAS LÓGICAS, TABLAS DE VERDAD,
TEMPORIZADORES,TEMPORIZADORES,
3.4 APLICACIÓN DE LOS CONCEPTOS BÁSICOS DE3.4 APLICACIÓN DE LOS CONCEPTOS BÁSICOS DE
ELECTRÓNICA.ELECTRÓNICA.

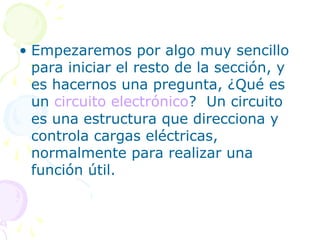

2. • Empezaremos por algo muy sencillo
para iniciar el resto de la sección, y
es hacernos una pregunta, ¿Qué es
un circuito electrónico? Un circuito
es una estructura que direcciona y
controla cargas eléctricas,
normalmente para realizar una
función útil.

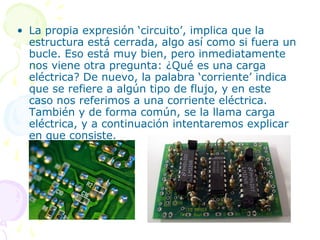

3. • La propia expresión ‘circuito’, implica que la
estructura está cerrada, algo así como si fuera un
bucle. Eso está muy bien, pero inmediatamente
nos viene otra pregunta: ¿Qué es una carga
eléctrica? De nuevo, la palabra ‘corriente’ indica
que se refiere a algún tipo de flujo, y en este
caso nos referimos a una corriente eléctrica.
También y de forma común, se la llama carga
eléctrica, y a continuación intentaremos explicar
en que consiste.

4. ¿Qué es una carga?¿Qué es una carga?
• Nadie sabe lo que una ‘carga’ realmente es, más de lo que
alguien puede saber lo que es la gravedad. Ambos son
modelos, construcciones, o si prefieres fabricaciones, para
describir y representar algo que pueda ser medido en la
vida real, específicamente una fuerza. LA gravedad es un
nombre para una fuerza entre masas que podemos sentir y
medir. En el pasado, algunos trabajadores observaron que
los cuerpos “en ciertas condiciones eléctricas” también
emitían fuerzas entre ellos que podían medir, e inventaron
la ‘carga’ para explicar sus observaciones.
• De forma increíble, solo tres simples postulados más
algunas observaciones experimentales, son necesarios para
explicar todos los fenómenos eléctricos, y cuando decimos
todo, nos referimos a corrientes, ondas de radio y luz. No
todas las cosas son tan sencillas, por lo que merece la pena
tener claras las tres asunciones.

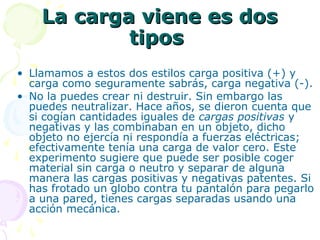

5. La carga viene es dosLa carga viene es dos
tipostipos
• Llamamos a estos dos estilos carga positiva (+) y
carga como seguramente sabrás, carga negativa (-).
• No la puedes crear ni destruir. Sin embargo las
puedes neutralizar. Hace años, se dieron cuenta que
si cogían cantidades iguales de cargas positivas y
negativas y las combinaban en un objeto, dicho
objeto no ejercía ni respondía a fuerzas eléctricas;
efectivamente tenía una carga de valor cero. Este
experimento sugiere que puede ser posible coger
material sin carga o neutro y separar de alguna
manera las cargas positivas y negativas patentes. Si
has frotado un globo contra tu pantalón para pegarlo
a una pared, tienes cargas separadas usando una
acción mecánica.

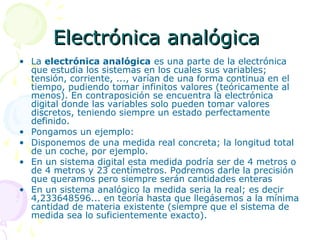

6. Electrónica analógicaElectrónica analógica
• La electrónica analógica es una parte de la electrónica
que estudia los sistemas en los cuales sus variables;
tensión, corriente, ..., varían de una forma continua en el
tiempo, pudiendo tomar infinitos valores (teóricamente al
menos). En contraposición se encuentra la electrónica
digital donde las variables solo pueden tomar valores
discretos, teniendo siempre un estado perfectamente
definido.
• Pongamos un ejemplo:
• Disponemos de una medida real concreta; la longitud total
de un coche, por ejemplo.
• En un sistema digital esta medida podría ser de 4 metros o
de 4 metros y 23 centímetros. Podremos darle la precisión
que queramos pero siempre serán cantidades enteras
• En un sistema analógico la medida seria la real; es decir
4,233648596... en teoría hasta que llegásemos a la mínima
cantidad de materia existente (siempre que el sistema de
medida sea lo suficientemente exacto).

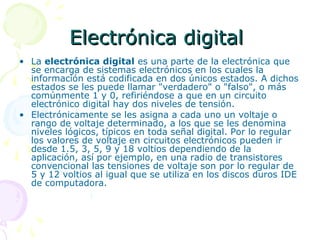

7. Electrónica digitalElectrónica digital
• La electrónica digital es una parte de la electrónica que
se encarga de sistemas electrónicos en los cuales la
información está codificada en dos únicos estados. A dichos
estados se les puede llamar "verdadero" o "falso", o más
comúnmente 1 y 0, refiriéndose a que en un circuito
electrónico digital hay dos niveles de tensión.
• Electrónicamente se les asigna a cada uno un voltaje o
rango de voltaje determinado, a los que se les denomina
niveles lógicos, típicos en toda señal digital. Por lo regular
los valores de voltaje en circuitos electrónicos pueden ir
desde 1.5, 3, 5, 9 y 18 voltios dependiendo de la
aplicación, así por ejemplo, en una radio de transistores
convencional las tensiones de voltaje son por lo regular de
5 y 12 voltios al igual que se utiliza en los discos duros IDE
de computadora.

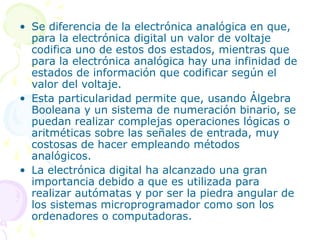

8. • Se diferencia de la electrónica analógica en que,
para la electrónica digital un valor de voltaje
codifica uno de estos dos estados, mientras que
para la electrónica analógica hay una infinidad de
estados de información que codificar según el
valor del voltaje.
• Esta particularidad permite que, usando Álgebra
Booleana y un sistema de numeración binario, se
puedan realizar complejas operaciones lógicas o
aritméticas sobre las señales de entrada, muy
costosas de hacer empleando métodos
analógicos.
• La electrónica digital ha alcanzado una gran
importancia debido a que es utilizada para
realizar autómatas y por ser la piedra angular de
los sistemas microprogramador como son los
ordenadores o computadoras.
