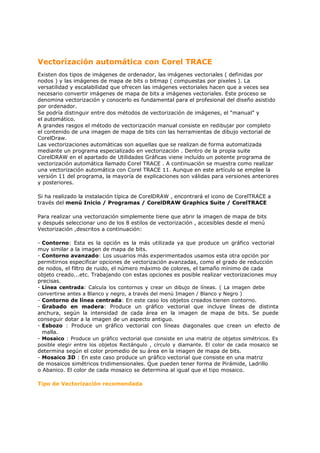

1. Vectorización automática con Corel TRACE
Existen dos tipos de imágenes de ordenador, las imágenes vectoriales ( definidas por
nodos ) y las imágenes de mapa de bits o bitmap ( compuestas por pixeles ). La
versatilidad y escalabilidad que ofrecen las imágenes vectoriales hacen que a veces sea
necesario convertir imágenes de mapa de bits a imágenes vectoriales. Este proceso se
denomina vectorización y conocerlo es fundamental para el profesional del diseño asistido
por ordenador.
Se podría distinguir entre dos métodos de vectorización de imágenes, el “manual” y
el automático.
A grandes rasgos el método de vectorización manual consiste en redibujar por completo
el contenido de una imagen de mapa de bits con las herramientas de dibujo vectorial de
CorelDraw.
Las vectorizaciones automáticas son aquellas que se realizan de forma automatizada
mediante un programa especializado en vectorización . Dentro de la propia suite
CorelDRAW en el apartado de Utilidades Gráficas viene incluído un potente programa de
vectorización automática llamado Corel TRACE . A continuación se muestra como realizar
una vectorización automática con Corel TRACE 11. Aunque en este artículo se emplee la
versión 11 del programa, la mayoría de explicaciones son válidas para versiones anteriores
y posteriores.
Si ha realizado la instalación típica de CorelDRAW , encontrará el icono de CorelTRACE a
través del menú Inicio / Programas / CorelDRAW Graphics Suite / CorelTRACE
Para realizar una vectorización simplemente tiene que abrir la imagen de mapa de bits
y después seleccionar uno de los 8 estilos de vectorización , accesibles desde el menú
Vectorización ,descritos a continuación:
- Contorno: Esta es la opción es la más utilizada ya que produce un gráfico vectorial
muy similar a la imagen de mapa de bits.
- Contorno avanzado: Los usuarios más experimentados usamos esta otra opción por
permitirnos especificar opciones de vectorización avanzadas, como el grado de reducción
de nodos, el filtro de ruido, el número máximo de colores, el tamaño mínimo de cada
objeto creado...etc. Trabajando con estas opciones es posible realizar vectorizaciones muy
precisas.
- Línea centrada: Calcula los contornos y crear un dibujo de líneas. ( La imagen debe
convertirse antes a Blanco y negro, a través del menú Imagen / Blanco y Negro )
- Contorno de línea centrada: En este caso los objetos creados tienen contorno.
- Grabado en madera: Produce un gráfico vectorial que incluye líneas de distinta
anchura, según la intensidad de cada área en la imagen de mapa de bits. Se puede
conseguir dotar a la imagen de un aspecto antiguo.
- Esbozo : Produce un gráfico vectorial con líneas diagonales que crean un efecto de
malla.
- Mosaico : Produce un gráfico vectorial que consiste en una matriz de objetos simétricos. Es
posible elegir entre los objetos Rectángulo , círculo y diamante. El color de cada mosaico se
determina según el color promedio de su área en la imagen de mapa de bits.
- Mosaico 3D : En este caso produce un gráfico vectorial que consiste en una matriz
de mosaicos simétricos tridimensionales. Que pueden tener forma de Pirámide, Ladrillo
o Abanico. El color de cada mosaico se determina al igual que el tipo mosaico.
Tipo de Vectorización recomendada

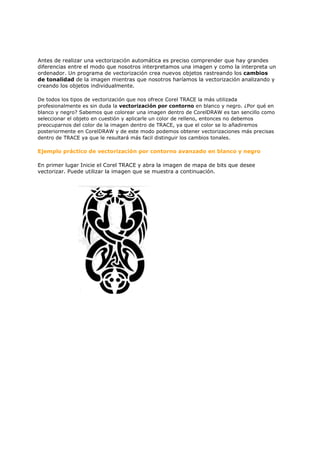

2. Antes de realizar una vectorización automática es preciso comprender que hay grandes
diferencias entre el modo que nosotros interpretamos una imagen y como la interpreta un
ordenador. Un programa de vectorización crea nuevos objetos rastreando los cambios
de tonalidad de la imagen mientras que nosotros haríamos la vectorización analizando y
creando los objetos individualmente.
De todos los tipos de vectorización que nos ofrece Corel TRACE la más utilizada
profesionalmente es sin duda la vectorización por contorno en blanco y negro. ¿Por qué en
blanco y negro? Sabemos que colorear una imagen dentro de CorelDRAW es tan sencillo como
seleccionar el objeto en cuestión y aplicarle un color de relleno, entonces no debemos
preocuparnos del color de la imagen dentro de TRACE, ya que el color se lo añadiremos
posteriormente en CorelDRAW y de este modo podemos obtener vectorizaciones más precisas
dentro de TRACE ya que le resultará más facil distinguir los cambios tonales.
Ejemplo práctico de vectorización por contorno avanzado en blanco y negro
En primer lugar Inicie el Corel TRACE y abra la imagen de mapa de bits que desee
vectorizar. Puede utilizar la imagen que se muestra a continuación.

3. A continuación en el menú Imagen seleccione Modo / Blanco y negro y
establezca un nivel de Umbral que sea bastante fiel al aspecto original de la imagen
.
Ahora que la imagen ya está en modo blanco y negro, dentro del menú Vectorización,
seleccione Vectorización por Contorno Avanzado.

4. Al hacer esto automáticamente se realizará una vectorización por contorno con los valores
de la última vez que utilizó dicha opción. En la parte izquierda de la pantalla sigue
mostrándose la imagen original ( bitmap ) y en la parte derecha se muestra el resultado de
la vectorización que acaba de aplicar. Es aconsejable que vaya probando con las opciones
de la barra de propiedades para ver cual se adapta mejor a sus necesidades. Para aplicar
los valores especificados y previsualizar el resultado de la vectorización pulse el icono
Vectorizar situado al final de la barra de propiedades.
En este ejemplo se utilizaron los siguientes valores de vectorización por contorno avanzado
.
-Preciso
-Filtro de ruido : Baja -
Reducción de nodos : 27 -Tipo
de nodo : Asimétrico -Tamaño
mínimo del objeto : 1

5. Con los valores mencionados se obtuvo una vectorización compuesta por 49 objetos.
Es importante que mientras hace las pruebas de vectorización observe el número de
objetos que forman la vectorización, ya que a mayor número de objetos más le costará
modificarlos posteriormente.
Cuando el resultado de la vectorización sea de su agrado, vaya al menú Archivo y
seleccione Guardar resultado de la vectorización o pulse Ctrl – S . El archivo se
guardará en el formato de intercambio propio de Corel, el formato *.cmx . Aunque
también podrá guardarlo en otros formatos estándar.
Por último abra CorelDRAW y seleccione Archivo / Importar o incluso Archivo /Abrir
para introducir el archivo *.cmx con el resultado de la vectorización automática en su
documento.
A continuación seleccione el grupo de objetos y pulse Ctrl+U para desagruparlos y así
tratarlos con con total libertad , puede escalarlos, modificar por entero su forma con las
herramientas de edición de nodos, cambiarles de color...etc. Las posibilidades
creativas, ahora que su imagen de mapa de bits inicial es una imagen vectorial,
son infinitas. Todo depende de su imaginación.
Para que disfrute aprendiendo a sacar el máximo rendimiento a Corel TRACE a
continuación incluímos seis imágenes,para que las emplee libremente en sus prácticas
de vectorización automática en blanco y negro.
