IMAGEN DE MAPA DE BITS
Una imagen en mapa de bits, también conocida como imagen matricial, bitmap, raster
image o extensión .bmp (estos dos tomados del inglés), o imagen ráster (un calco del
inglés), es una estructura o fichero de datos que representa una
rejilla rectangular de píxeles o puntos de color, denominada matriz, que se puede
visualizar en un monitor, papel u otro dispositivo de representación.
A las imágenes en mapa de bits se las suele definir por su altura y anchura (en píxeles)
y por su profundidad de color (en bits por píxel), que determina el número de colores
distintos que se pueden almacenar en cada punto individual, y por lo tanto, en gran
medida, la calidad del color de la imagen.
Los gráficos en mapa de bits se distinguen de los gráficos vectoriales en que estos
últimos representan una imagen a través del uso de objetos geométricos como curvas
de Bézier y polígonos, no del simple almacenamiento del color de cada punto en la
matriz. El formato de imagen matricial está ampliamente extendido y es el que se
suele emplear para tomar fotografías digitales y realizar capturas de vídeo.
Color
Cada punto representado en la imagen debe contener información de color,
representada en canales separados que representan los componentes primarios del
color que se pretende representar, en cualquier modelo de color, bien
sea RGB, CMYK, LAB o cualquier otro disponible para su representación. A esta
información, se puede sumar otro canal que representa la transparencia respecto al
fondo de la imagen. En algunos casos, (GIF) el canal de transparencia tiene un solo bit
de información, es decir se puede representar como totalmente opaco o como
totalmente transparente; en los más avanzados (PNG, TIFF), el canal de transparencia
es un canal con la misma profundidad del resto de canales de color, con lo cual se
pueden obtener centenares, miles o incluso millones de niveles de transparencia
distintos.
Resolución
En una imagen en mapa de bits no se pueden cambiar sus
dimensiones sin que la pérdida de calidad sea notoria. Esta

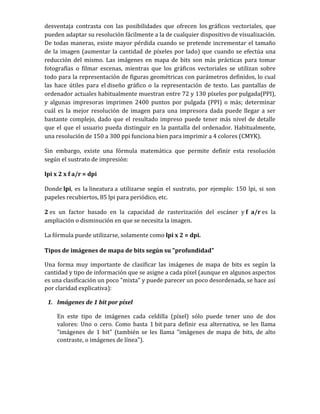

2. desventaja contrasta con las posibilidades que ofrecen los gráficos vectoriales, que
pueden adaptar su resolución fácilmente a la de cualquier dispositivo de visualización.
De todas maneras, existe mayor pérdida cuando se pretende incrementar el tamaño
de la imagen (aumentar la cantidad de píxeles por lado) que cuando se efectúa una
reducción del mismo. Las imágenes en mapa de bits son más prácticas para tomar
fotografías o filmar escenas, mientras que los gráficos vectoriales se utilizan sobre
todo para la representación de figuras geométricas con parámetros definidos, lo cual
las hace útiles para el diseño gráfico o la representación de texto. Las pantallas de
ordenador actuales habitualmente muestran entre 72 y 130 píxeles por pulgada(PPI),
y algunas impresoras imprimen 2400 puntos por pulgada (PPI) o más; determinar
cuál es la mejor resolución de imagen para una impresora dada puede llegar a ser
bastante complejo, dado que el resultado impreso puede tener más nivel de detalle
que el que el usuario pueda distinguir en la pantalla del ordenador. Habitualmente,
una resolución de 150 a 300 ppi funciona bien para imprimir a 4 colores (CMYK).
Sin embargo, existe una fórmula matemática que permite definir esta resolución
según el sustrato de impresión:
lpi x 2 x f a/r = dpi
Donde lpi, es la lineatura a utilizarse según el sustrato, por ejemplo: 150 lpi, si son
papeles recubiertos, 85 lpi para periódico, etc.
2 es un factor basado en la capacidad de rasterización del escáner y f a/r es la
ampliación o disminución en que se necesita la imagen.
La fórmula puede utilizarse, solamente como lpi x 2 = dpi.
Tipos de imágenes de mapa de bits según su "profundidad"
Una forma muy importante de clasificar las imágenes de mapa de bits es según la
cantidad y tipo de información que se asigne a cada píxel (aunque en algunos aspectos
es una clasificación un poco "mixta" y puede parecer un poco desordenada, se hace así
por claridad explicativa):
1. Imágenes de 1 bit por píxel
En este tipo de imágenes cada celdilla (píxel) sólo puede tener uno de dos
valores: Uno o cero. Como basta 1 bit para definir esa alternativa, se les llama
"imágenes de 1 bit" (también se les llama "imágenes de mapa de bits, de alto
contraste, o imágenes de línea").

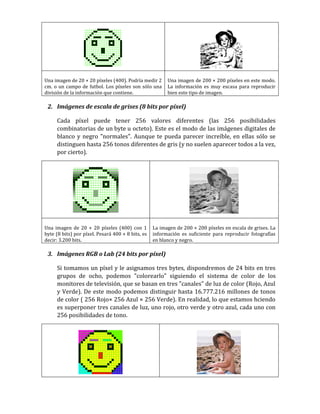

3. Una imagen de 20 × 20 píxeles (400). Podría medir 2
cm. o un campo de futbol. Los píxeles son sólo una
división de la información que contiene.
Una imagen de 200 × 200 píxeles en este modo.
La información es muy escasa para reproducir
bien este tipo de imagen.
2. Imágenes de escala de grises (8 bits por píxel)
Cada píxel puede tener 256 valores diferentes (las 256 posibilidades
combinatorias de un byte u octeto). Este es el modo de las imágenes digitales de
blanco y negro "normales". Aunque te pueda parecer increíble, en ellas sólo se
distinguen hasta 256 tonos diferentes de gris (y no suelen aparecer todos a la vez,
por cierto).
Una imagen de 20 × 20 píxeles (400) con 1
byte (8 bits) por píxel. Pesará 400 × 8 bits, es
decir: 3.200 bits.
La imagen de 200 × 200 píxeles en escala de grises. La
información es suficiente para reproducir fotografías
en blanco y negro.
3. Imágenes RGB o Lab (24 bits por píxel)
Si tomamos un píxel y le asignamos tres bytes, dispondremos de 24 bits en tres
grupos de ocho, podemos "colorearlo" siguiendo el sistema de color de los
monitores de televisión, que se basan en tres "canales" de luz de color (Rojo, Azul
y Verde). De este modo podemos distinguir hasta 16.777.216 millones de tonos
de color ( 256 Rojo× 256 Azul × 256 Verde). En realidad, lo que estamos hciendo
es superponer tres canales de luz, uno rojo, otro verde y otro azul, cada uno con
256 posibilidades de tono.

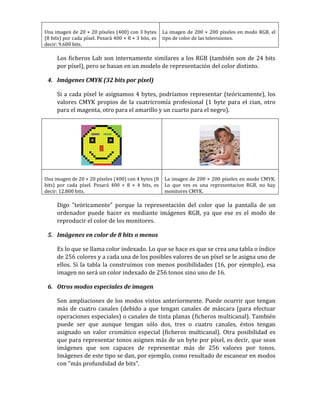

4. Una imagen de 20 × 20 píxeles (400) con 3 bytes
(8 bits) por cada píxel. Pesará 400 × 8 × 3 bits, es
decir: 9.600 bits.
La imagen de 200 × 200 píxeles en modo RGB, el
tipo de color de las televisiones.
Los ficheros Lab son internamente similares a los RGB (también son de 24 bits
por píxel), pero se basan en un modelo de representación del color distinto.
4. Imágenes CMYK (32 bits por píxel)
Si a cada píxel le asignamos 4 bytes, podríamos representar (teóricamente), los
valores CMYK propios de la cuatricromía profesional (1 byte para el cian, otro
para el magenta, otro para el amarillo y un cuarto para el negro).
Una imagen de 20 × 20 píxeles (400) con 4 bytes (8
bits) por cada píxel. Pesará 400 × 8 × 4 bits, es
decir: 12.800 bits.
La imagen de 200 × 200 píxeles en modo CMYK.
Lo que ves es una representacion RGB, no hay
monitores CMYK.
Digo "teóricamente" porque la representación del color que la pantalla de un
ordenador puede hacer es mediante imágenes RGB, ya que ese es el modo de
reproducir el color de los monitores.
5. Imágenes en color de 8 bits o menos
Es lo que se llama color indexado. Lo que se hace es que se crea una tabla o índice
de 256 colores y a cada una de los posibles valores de un píxel se le asigna uno de
ellos. Si la tabla la construimos con menos posibilidades (16, por ejemplo), esa
imagen no será un color indexado de 256 tonos sino uno de 16.
6. Otros modos especiales de imagen
Son ampliaciones de los modos vistos anteriormente. Puede ocurrir que tengan
más de cuatro canales (debido a que tengan canales de máscara (para efectuar
operaciones especiales) o canales de tinta planas (ficheros multicanal). También
puede ser que aunque tengan sólo dos, tres o cuatro canales, éstos tengan
asignado un valor cromático especial (ficheros multicanal). Otra posibilidad es
que para representar tonos asignen más de un byte por píxel, es decir, que sean
imágenes que son capaces de representar más de 256 valores por tonos.
Imágenes de este tipo se dan, por ejemplo, como resultado de escanear en modos
con "más profundidad de bits".

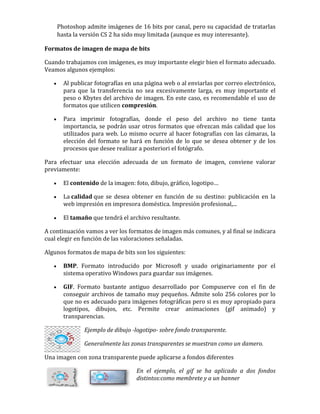

5. Photoshop admite imágenes de 16 bits por canal, pero su capacidad de tratarlas
hasta la versión CS 2 ha sido muy limitada (aunque es muy interesante).
Formatos de imagen de mapa de bits
Cuando trabajamos con imágenes, es muy importante elegir bien el formato adecuado.
Veamos algunos ejemplos:
 Al publicar fotografías en una página web o al enviarlas por correo electrónico,
para que la transferencia no sea excesivamente larga, es muy importante el
peso o Kbytes del archivo de imagen. En este caso, es recomendable el uso de
formatos que utilicen compresión.
 Para imprimir fotografías, donde el peso del archivo no tiene tanta
importancia, se podrán usar otros formatos que ofrezcan más calidad que los
utilizados para web. Lo mismo ocurre al hacer fotografías con las cámaras, la
elección del formato se hará en función de lo que se desea obtener y de los
procesos que desee realizar a posteriori el fotógrafo.
Para efectuar una elección adecuada de un formato de imagen, conviene valorar
previamente:
 El contenido de la imagen: foto, dibujo, gráfico, logotipo…
 La calidad que se desea obtener en función de su destino: publicación en la
web impresión en impresora doméstica. Impresión profesional,...
 El tamaño que tendrá el archivo resultante.
A continuación vamos a ver los formatos de imagen más comunes, y al final se indicara
cual elegir en función de las valoraciones señaladas.
Algunos formatos de mapa de bits son los siguientes:
 BMP. Formato introducido por Microsoft y usado originariamente por el
sistema operativo Windows para guardar sus imágenes.
 GIF. Formato bastante antiguo desarrollado por Compuserve con el fin de
conseguir archivos de tamaño muy pequeños. Admite solo 256 colores por lo
que no es adecuado para imágenes fotográficas pero si es muy apropiado para
logotipos, dibujos, etc. Permite crear animaciones (gif animado) y
transparencias.
Ejemplo de dibujo -logotipo- sobre fondo transparente.
Generalmente las zonas transparentes se muestran como un damero.
Una imagen con zona transparente puede aplicarse a fondos diferentes
En el ejemplo, el gif se ha aplicado a dos fondos
distintos:como membrete y a un banner

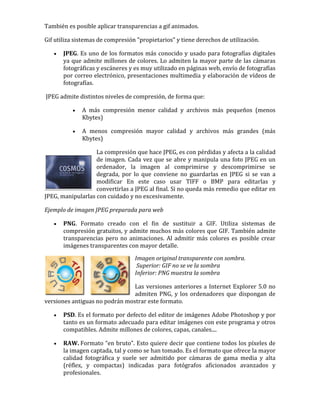

6. También es posible aplicar transparencias a gif animados.
Gif utiliza sistemas de compresión "propietarios" y tiene derechos de utilización.
 JPEG. Es uno de los formatos más conocido y usado para fotografías digitales
ya que admite millones de colores. Lo admiten la mayor parte de las cámaras
fotográficas y escáneres y es muy utilizado en páginas web, envío de fotografías
por correo electrónico, presentaciones multimedia y elaboración de vídeos de
fotografías.
JPEG admite distintos niveles de compresión, de forma que:
 A más compresión menor calidad y archivos más pequeños (menos
Kbytes)
 A menos compresión mayor calidad y archivos más grandes (más
Kbytes)
La compresión que hace JPEG, es con pérdidas y afecta a la calidad
de imagen. Cada vez que se abre y manipula una foto JPEG en un
ordenador, la imagen al comprimirse y descomprimirse se
degrada, por lo que conviene no guardarlas en JPEG si se van a
modificar En este caso usar TIFF o BMP para editarlas y
convertirlas a JPEG al final. Si no queda más remedio que editar en
JPEG, manipularlas con cuidado y no excesivamente.
Ejemplo de imagen JPEG preparada para web
 PNG. Formato creado con el fin de sustituir a GIF. Utiliza sistemas de
compresión gratuitos, y admite muchos más colores que GIF. También admite
transparencias pero no animaciones. Al admitir más colores es posible crear
imágenes transparentes con mayor detalle.
Imagen original transparente con sombra.
Superior: GIF no se ve la sombra
Inferior: PNG muestra la sombra
Las versiones anteriores a Internet Explorer 5.0 no
admiten PNG, y los ordenadores que dispongan de
versiones antiguas no podrán mostrar este formato.
 PSD. Es el formato por defecto del editor de imágenes Adobe Photoshop y por
tanto es un formato adecuado para editar imágenes con este programa y otros
compatibles. Admite millones de colores, capas, canales....
 RAW. Formato “en bruto”. Esto quiere decir que contiene todos los píxeles de
la imagen captada, tal y como se han tomado. Es el formato que ofrece la mayor
calidad fotográfica y suele ser admitido por cámaras de gama media y alta
(réflex, y compactas) indicadas para fotógrafos aficionados avanzados y
profesionales.

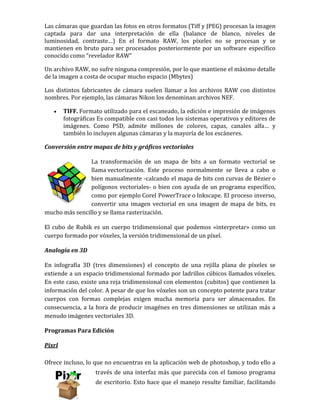

7. Las cámaras que guardan las fotos en otros formatos (Tiff y JPEG) procesan la imagen
captada para dar una interpretación de ella (balance de blanco, niveles de
luminosidad, contraste…) En el formato RAW, los píxeles no se procesan y se
mantienen en bruto para ser procesados posteriormente por un software específico
conocido como “revelador RAW”
Un archivo RAW, no sufre ninguna compresión, por lo que mantiene el máximo detalle
de la imagen a costa de ocupar mucho espacio (Mbytes)
Los distintos fabricantes de cámara suelen llamar a los archivos RAW con distintos
nombres. Por ejemplo, las cámaras Nikon los denominan archivos NEF.
 TIFF. Formato utilizado para el escaneado, la edición e impresión de imágenes
fotográficas Es compatible con casi todos los sistemas operativos y editores de
imágenes. Como PSD, admite millones de colores, capas, canales alfa… y
también lo incluyen algunas cámaras y la mayoría de los escáneres.
Conversión entre mapas de bits y gráficos vectoriales
La transformación de un mapa de bits a un formato vectorial se
llama vectorización. Este proceso normalmente se lleva a cabo o
bien manualmente -calcando el mapa de bits con curvas de Bézier o
polígonos vectoriales- o bien con ayuda de un programa específico,
como por ejemplo Corel PowerTrace o Inkscape. El proceso inverso,
convertir una imagen vectorial en una imagen de mapa de bits, es
mucho más sencillo y se llama rasterización.
El cubo de Rubik es un cuerpo tridimensional que podemos «interpretar» como un
cuerpo formado por vóxeles, la versión tridimensional de un píxel.
Analogía en 3D
En infografía 3D (tres dimensiones) el concepto de una rejilla plana de píxeles se
extiende a un espacio tridimensional formado por ladrillos cúbicos llamados vóxeles.
En este caso, existe una reja tridimensional con elementos (cubitos) que contienen la
información del color. A pesar de que los vóxeles son un concepto potente para tratar
cuerpos con formas complejas exigen mucha memoria para ser almacenados. En
consecuencia, a la hora de producir imagénes en tres dimensiones se utilizan más a
menudo imágenes vectoriales 3D.
Programas Para Edición
Pixrl
Ofrece incluso, lo que no encuentras en la aplicación web de photoshop, y todo ello a
través de una interfaz más que parecida con el famoso programa
de escritorio. Esto hace que el manejo resulte familiar, facilitando

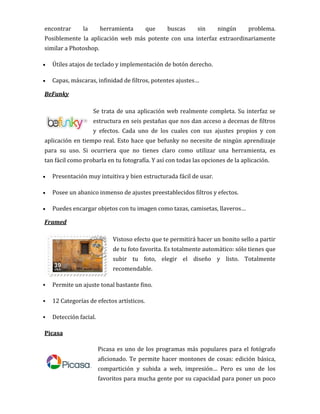

8. encontrar la herramienta que buscas sin ningún problema.
Posiblemente la aplicación web más potente con una interfaz extraordinariamente
similar a Photoshop.
 Útiles atajos de teclado y implementación de botón derecho.
 Capas, máscaras, infinidad de filtros, potentes ajustes…
BeFunky
Se trata de una aplicación web realmente completa. Su interfaz se
estructura en seis pestañas que nos dan acceso a decenas de filtros
y efectos. Cada uno de los cuales con sus ajustes propios y con
aplicación en tiempo real. Esto hace que befunky no necesite de ningún aprendizaje
para su uso. Si ocurriera que no tienes claro como utilizar una herramienta, es
tan fácil como probarla en tu fotografía. Y así con todas las opciones de la aplicación.
 Presentación muy intuitiva y bien estructurada fácil de usar.
 Posee un abanico inmenso de ajustes preestablecidos filtros y efectos.
 Puedes encargar objetos con tu imagen como tazas, camisetas, llaveros…
Framed
Vistoso efecto que te permitirá hacer un bonito sello a partir
de tu foto favorita. Es totalmente automático: sólo tienes que
subir tu foto, elegir el diseño y listo. Totalmente
recomendable.
 Permite un ajuste tonal bastante fino.
 12 Categorías de efectos artísticos.
 Detección facial.
Picasa
Picasa es uno de los programas más populares para el fotógrafo
aficionado. Te permite hacer montones de cosas: edición básica,
compartición y subida a web, impresión… Pero es uno de los
favoritos para mucha gente por su capacidad para poner un poco

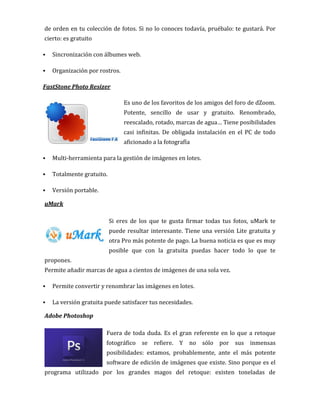

9. de orden en tu colección de fotos. Si no lo conoces todavía, pruébalo: te gustará. Por
cierto: es gratuito
 Sincronización con álbumes web.
 Organización por rostros.
FastStone Photo Resizer
Es uno de los favoritos de los amigos del foro de dZoom.
Potente, sencillo de usar y gratuito. Renombrado,
reescalado, rotado, marcas de agua… Tiene posibilidades
casi infinitas. De obligada instalación en el PC de todo
aficionado a la fotografía
 Multi-herramienta para la gestión de imágenes en lotes.
 Totalmente gratuito.
 Versión portable.
uMark
Si eres de los que te gusta firmar todas tus fotos, uMark te
puede resultar interesante. Tiene una versión Lite gratuita y
otra Pro más potente de pago. La buena noticia es que es muy
posible que con la gratuita puedas hacer todo lo que te
propones.
Permite añadir marcas de agua a cientos de imágenes de una sola vez.
 Permite convertir y renombrar las imágenes en lotes.
 La versión gratuita puede satisfacer tus necesidades.
Adobe Photoshop
Fuera de toda duda. Es el gran referente en lo que a retoque
fotográfico se refiere. Y no sólo por sus inmensas
posibilidades: estamos, probablemente, ante el más potente
software de edición de imágenes que existe. Sino porque es el
programa utilizado por los grandes magos del retoque: existen toneladas de

10. información en la Red sobre cómo conseguir los más espectaculares efectos con
Photoshop.
 Edición profesional de imágenes.
 Cientos de herramientas potentísimas.
 Mares de información sobre su uso en Internet.
The GIMP
Seguramente estamos ante la más potente de las
herramientas gratuitas de edición fotográfica. De hecho,
muchos aseguran que, en muchos aspectos se asemeja
bastante al rey en la categoría: Photoshop. Al fin y al cabo, no
todo el mundo puede hacer un desembolso tan importante
(en el caso de Photoshop) para poder entrar en el mundo del retoque.
 Potente software de edición fotográfica.
 Soporta capas y canales.
 Gratis.
Sagelight
Software de ajuste de nuestras fotografías para profesionales y
aficionados. Contiene una batería de más de 50 funciones
compatibles con todos los formatos, también en RAW.
 Admite RAW.
 Muy intuitivo.
 Reconocimiento facial.
Paint Shop Pro Photo

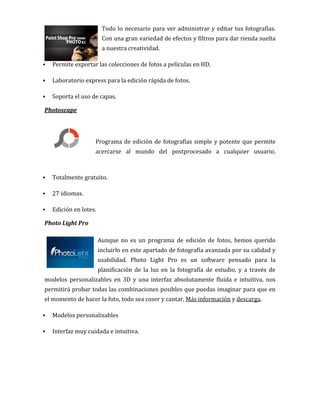

11. Todo lo necesario para ver administrar y editar tus fotografías.
Con una gran variedad de efectos y filtros para dar rienda suelta
a nuestra creatividad.
 Permite exportar las colecciones de fotos a películas en HD.
 Laboratorio express para la edición rápida de fotos.
 Soporta el uso de capas.
Photoscape
Programa de edición de fotografías simple y potente que permite
acercarse al mundo del postprocesado a cualquier usuario.
 Totalmente gratuito.
 27 idiomas.
 Edición en lotes.
Photo Light Pro
Aunque no es un programa de edición de fotos, hemos querido
incluirlo en este apartado de fotografía avanzada por su calidad y
usabilidad. Photo Light Pro es un software pensado para la
planificación de la luz en la fotografía de estudio, y a través de
modelos personalizables en 3D y una interfaz absolutamente fluida e intuitiva, nos
permitirá probar todas las combinaciones posibles que puedas imaginar para que en
el momento de hacer la foto, todo sea coser y cantar. Más información y descarga.
 Modelos personalizables
 Interfaz muy cuidada e intuitiva.

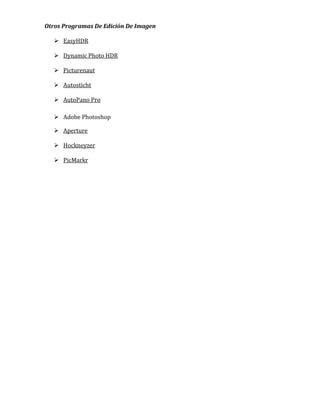

12. Otros Programas De Edición De Imagen
 EasyHDR
 Dynamic Photo HDR
 Picturenaut
 Autosticht
 AutoPano Pro
 Adobe Photoshop
 Aperture
 Hockneyzer
 PicMarkr
