El documento presenta una serie de ejercicios de dibujo técnico sobre vistas (alzados, plantas, perfiles) de diferentes piezas. Los estudiantes deben dibujar y colorear las vistas solicitadas de acuerdo a las instrucciones provistas, incluyendo dibujar las vistas principales de piezas dadas, respetar dimensiones indicadas, y aplicar escalas de representación especificadas. El objetivo es que los estudiantes practiquen y desarrollen sus habilidades en el dibujo técnico de vistas de piezas en 2D

1. IES AZORÍN

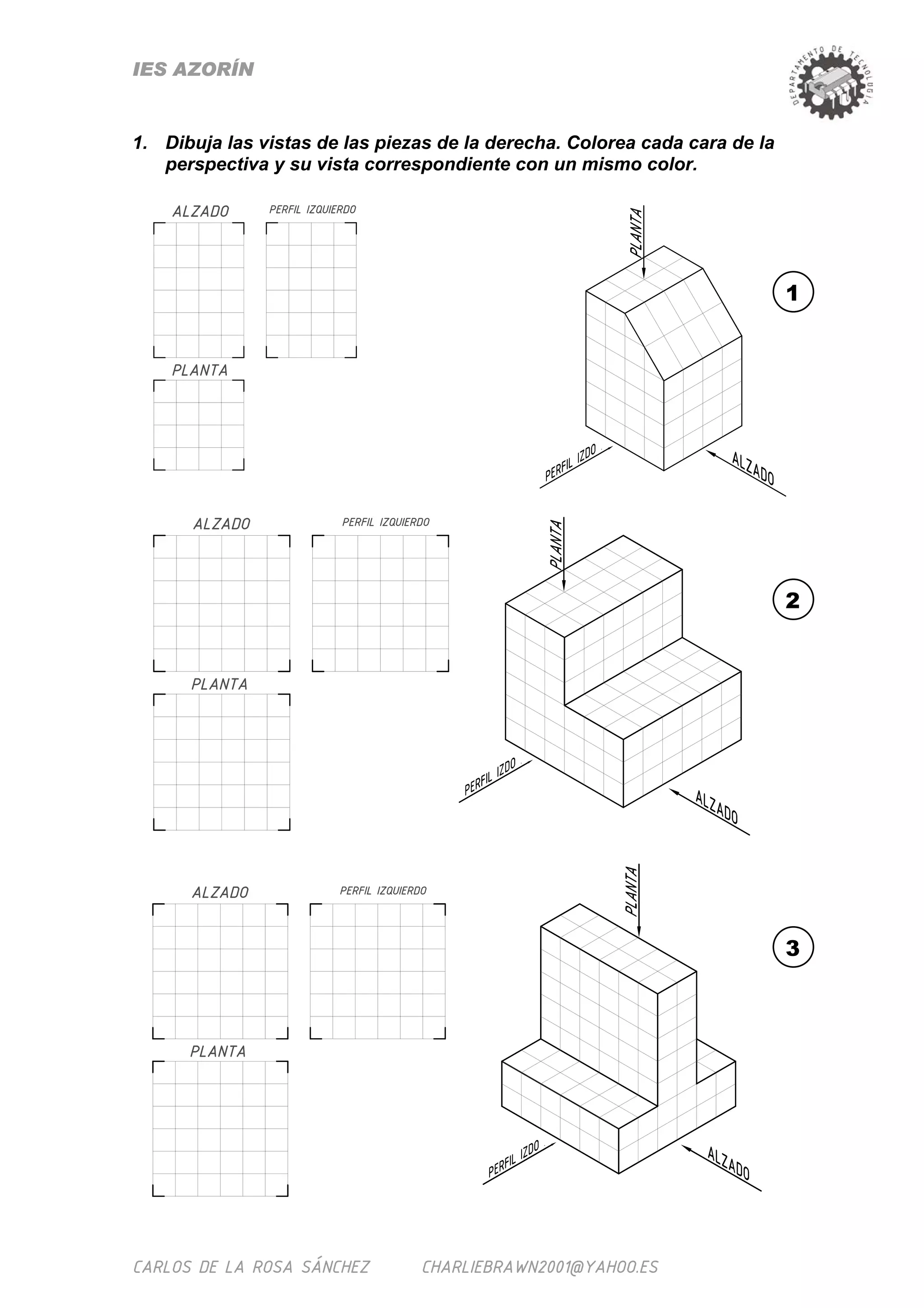

1. Dibuja las vistas de las piezas de la derecha. Colorea cada cara de la
perspectiva y su vista correspondiente con un mismo color.
ALZADO PERFIL IZQUIERDO
1
PLANTA
ALZADO PERFIL IZQUIERDO
2
PLANTA
ALZADO PERFIL IZQUIERDO
3
PLANTA
CARLOS DE LA ROSA SÁNCHEZ CHARLIEBRAWN2001@YAHOO.ES

2. IES AZORÍN
2. Dibuja las vistas de las piezas de la derecha.
PERFIL DERECHO ALZADO
1
PLANTA
PERFIL DERECHO ALZADO
2
PLANTA
ALZADO PERFIL IZQUIERDO
3
PLANTA
CARLOS DE LA ROSA SÁNCHEZ CHARLIEBRAWN2001@YAHOO.ES

3. IES AZORÍN

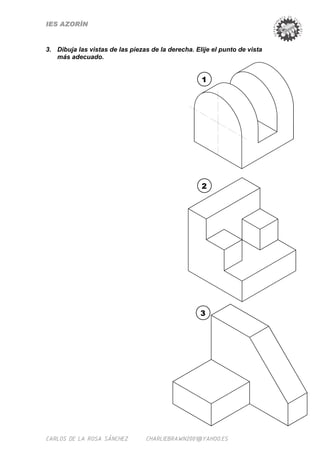

3. Dibuja las vistas de las piezas de la derecha. Elije el punto de vista
más adecuado.
1
2
3
CARLOS DE LA ROSA SÁNCHEZ CHARLIEBRAWN2001@YAHOO.ES

4. IES AZORÍN

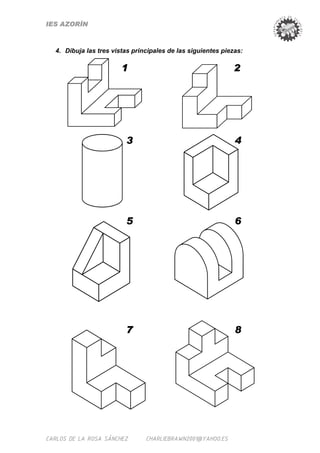

4. Dibuja las tres vistas principales de las siguientes piezas:
1 2
3 4
5 6
7 8
CARLOS DE LA ROSA SÁNCHEZ CHARLIEBRAWN2001@YAHOO.ES

5. IES AZORÍN

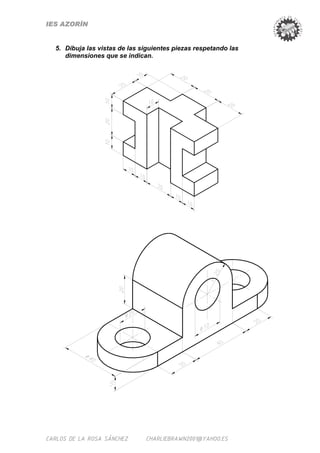

5. Dibuja las vistas de las siguientes piezas respetando las
dimensiones que se indican.
CARLOS DE LA ROSA SÁNCHEZ CHARLIEBRAWN2001@YAHOO.ES

6. IES AZORÍN

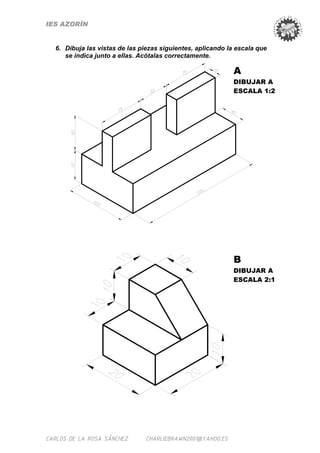

6. Dibuja las vistas de las piezas siguientes, aplicando la escala que
se indica junto a ellas. Acótalas correctamente.
A
DIBUJAR A
ESCALA 1:2
B
DIBUJAR A
ESCALA 2:1
CARLOS DE LA ROSA SÁNCHEZ CHARLIEBRAWN2001@YAHOO.ES

7. IES AZORÍN

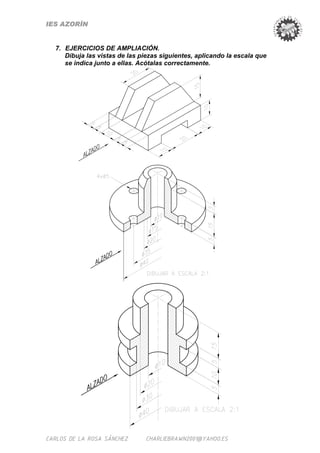

7. EJERCICIOS DE AMPLIACIÓN.
Dibuja las vistas de las piezas siguientes, aplicando la escala que
se indica junto a ellas. Acótalas correctamente.
CARLOS DE LA ROSA SÁNCHEZ CHARLIEBRAWN2001@YAHOO.ES
