Este documento presenta una introducción a los conceptos básicos de pavimentos impartida por el Ingeniero Augusto García. Explica que un pavimento tiene la función de resistir y distribuir las cargas de tránsito transmitiéndolas al terreno de forma segura y confortable para los usuarios. También describe los diferentes tipos de pavimentos como flexibles, rígidos y articulados, e identifica los factores a considerar en el diseño como el suelo, clima y materiales. Finalmente, resume el alcance del curso sobre temas como aná

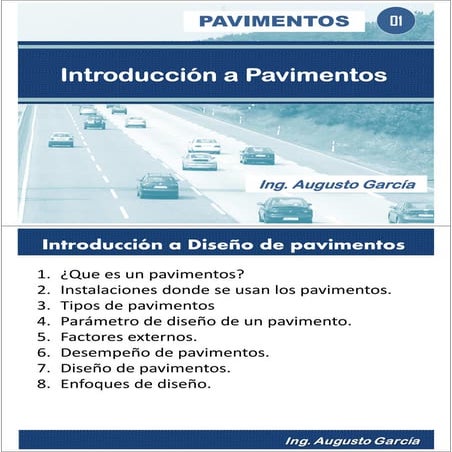

1. CURSO: PAVIMENTOS 11/04/2013
ING. AUGUSTO GARCIA 1
Introducción aIntroducción aIntroducción aIntroducción a
PavimentosPavimentosPavimentosPavimentos
01PAVIMENTOS
Ing. Augusto GarcíaIng. Augusto GarcíaIng. Augusto GarcíaIng. Augusto García
¿Cuál es la función de un
pavimento?
¿Cuántos elementos
intervienen en el diseño
de una carretera?

2. CURSO: PAVIMENTOS 11/04/2013
ING. AUGUSTO GARCIA 2
¿Qué información
necesitas como
ingeniero?
FUNCIONES DEL PAVIMENTOFUNCIONES DEL PAVIMENTOFUNCIONES DEL PAVIMENTOFUNCIONES DEL PAVIMENTO
Resistir, transmitir y distribuir al terreno
de fundación la intensidad de las cargas
originadas por los vehículos.
Mejorar las condiciones de rodadura de
los vehículos, proporcionando
comodidad y seguridad a los usuarios.
Resistir a los esfuerzos horizontales
(desgaste), tornando mas durable la
superficie de rodadura.
Pavimento
Resistente a
la acción de
las cargas de
transito
Resistente al
intemperismo
Resistente
al desgaste
abrasivo de
las llantas.
Uniforme enenenen
susususu superficie
Buen
drenaje.
Bajo Costo.
Color
adecuado
Características de un pavimentoCaracterísticas de un pavimentoCaracterísticas de un pavimentoCaracterísticas de un pavimento

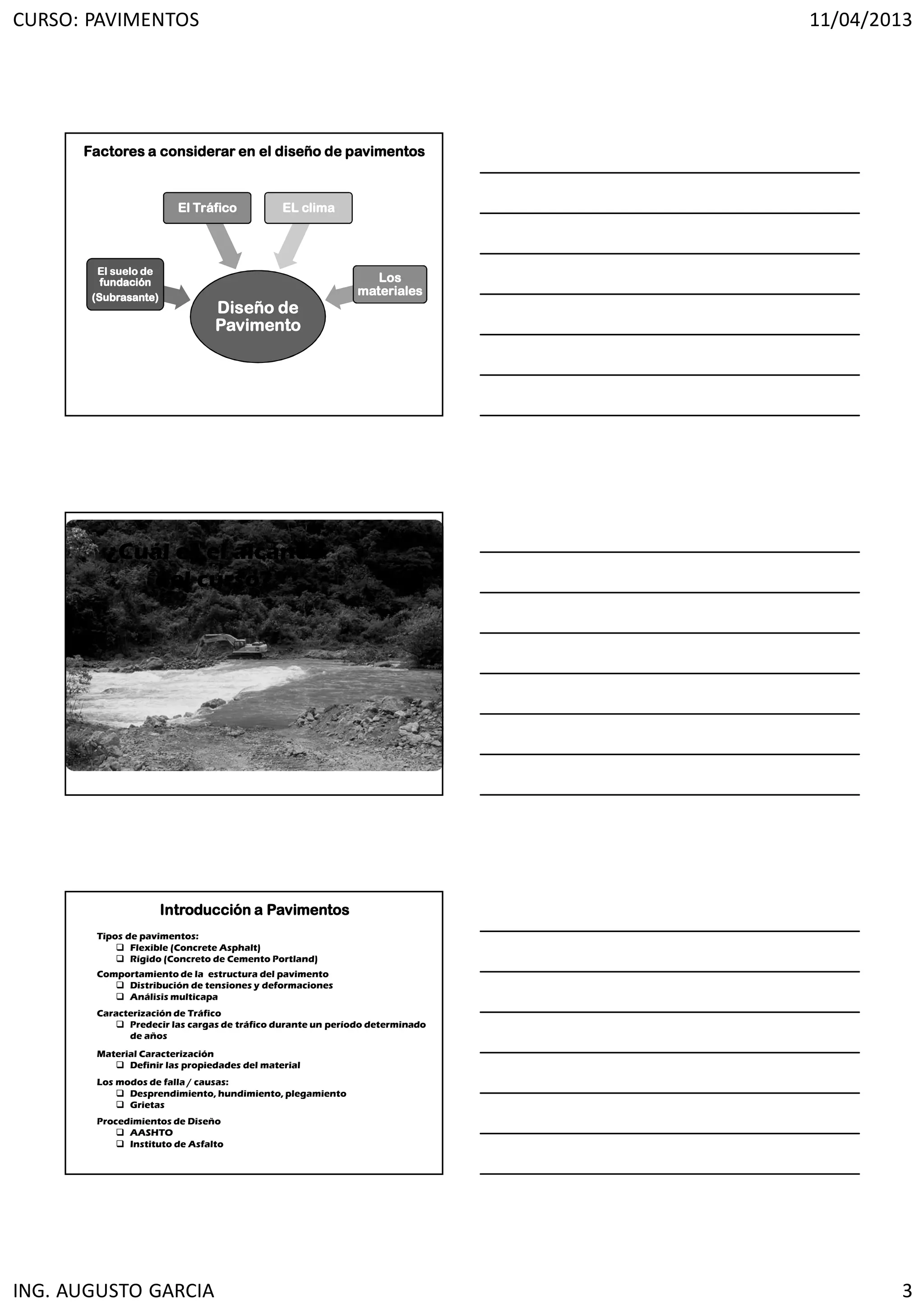

3. CURSO: PAVIMENTOS 11/04/2013
ING. AUGUSTO GARCIA 3
Diseño deDiseño deDiseño deDiseño de
PavimentoPavimentoPavimentoPavimento
El suelo deEl suelo deEl suelo deEl suelo de
fundaciónfundaciónfundaciónfundación
(Subrasante)(Subrasante)(Subrasante)(Subrasante)
El TráficoEl TráficoEl TráficoEl Tráfico EL climaEL climaEL climaEL clima
LosLosLosLos
materialesmaterialesmaterialesmateriales
Factores a considerar en el diseño de pavimentosFactores a considerar en el diseño de pavimentosFactores a considerar en el diseño de pavimentosFactores a considerar en el diseño de pavimentos
¿Cuál es el alcance
del curso?
Tipos de pavimentos:
Flexible (Concrete Asphalt)
Rígido (Concreto de Cemento Portland)
Comportamiento de la estructura del pavimento
Distribución de tensiones y deformaciones
Análisis multicapa
Caracterización de Tráfico
Predecir las cargas de tráfico durante un período determinado
de años
Material Caracterización
Definir las propiedades del material
Los modos de falla / causas:
Desprendimiento, hundimiento, plegamiento
Grietas
Procedimientos de Diseño
AASHTO
Instituto de Asfalto
Introducción a PavimentosIntroducción a PavimentosIntroducción a PavimentosIntroducción a Pavimentos

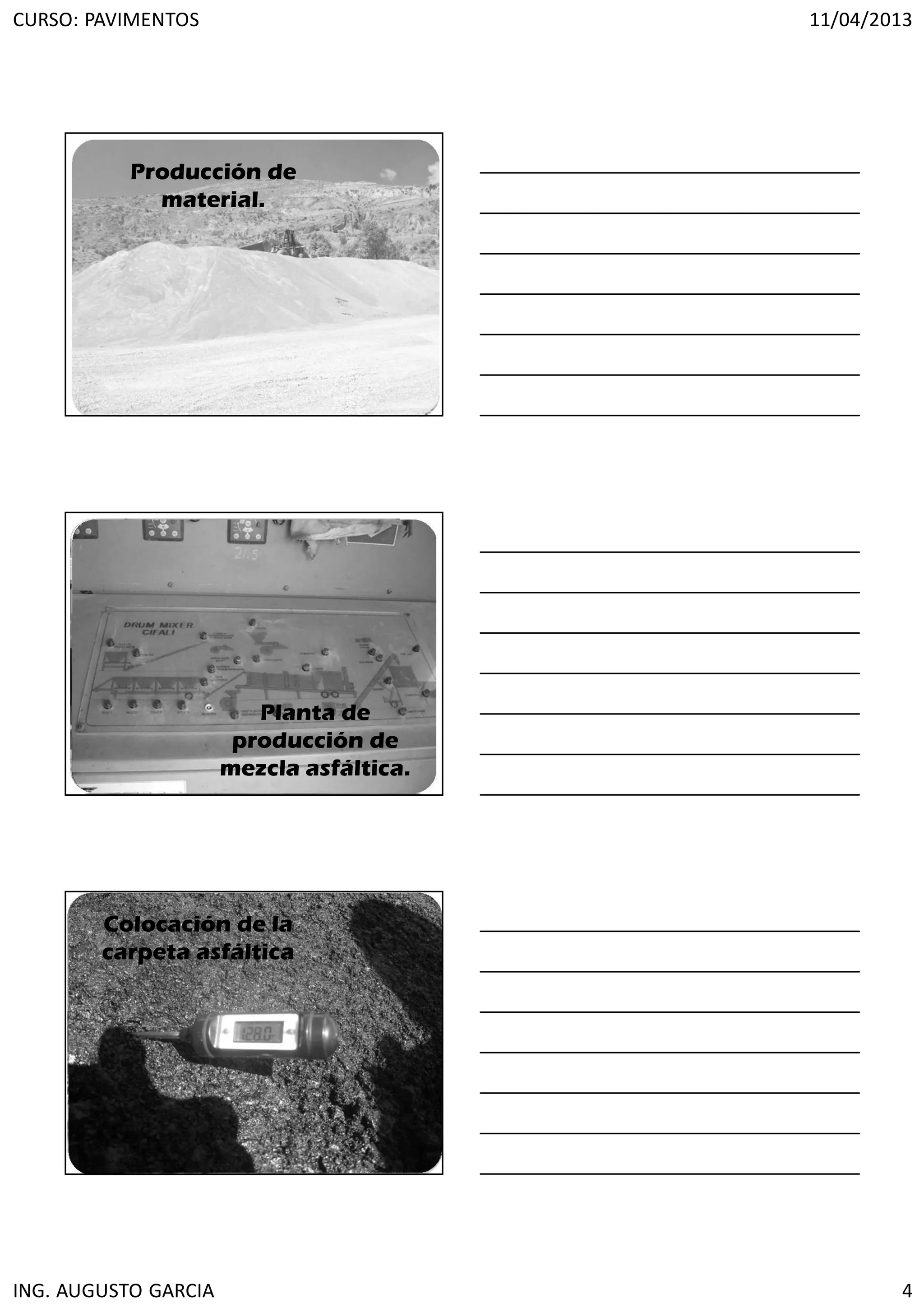

4. CURSO: PAVIMENTOS 11/04/2013
ING. AUGUSTO GARCIA 4
Producción de
material.
Planta de
producción de
mezcla asfáltica.
Colocación de la
carpeta asfáltica

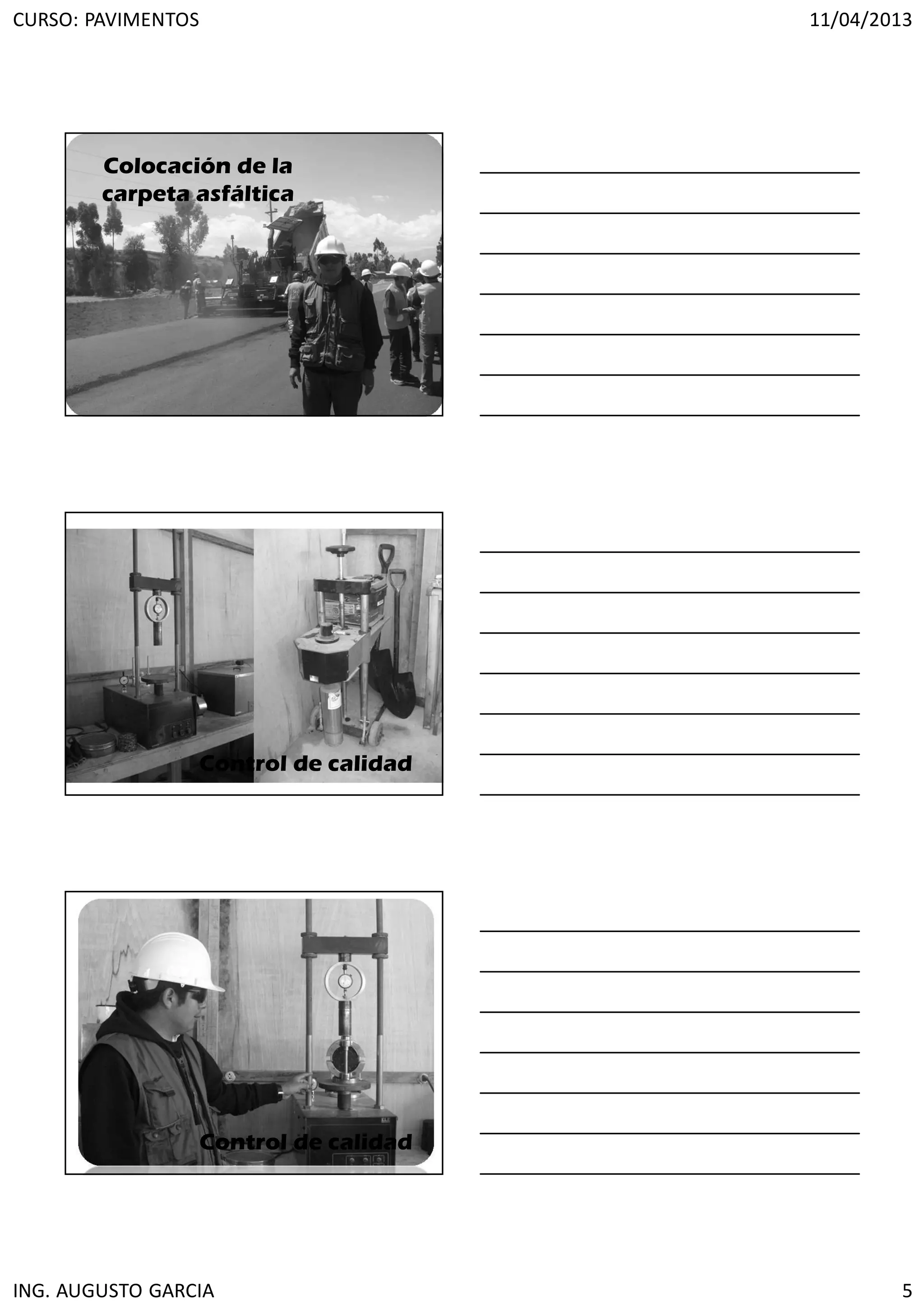

5. CURSO: PAVIMENTOS 11/04/2013
ING. AUGUSTO GARCIA 5
Colocación de la
carpeta asfáltica
Control de calidad
Control de calidad

6. CURSO: PAVIMENTOS 11/04/2013
ING. AUGUSTO GARCIA 6
1. Introducción y conceptos de diseño de pavimentos
2. Esfuerzos y deformaciones en pavimentos flexibles
3. Teoría elástica multicapa
4. Caracterización del Suelo de fundación.
5. Análisis de Tráfico de diseño.
6. Método de diseño de pavimentos flexibles AASHTO 1993
7. Método de diseño de pavimentos flexibles del Instituto
del Asfalto
8. Método de diseño de pavimentos rígidos AASHTO 1993
9. Esfuerzos y deformaciones en pavimentos Rígidos
10. Método de diseño de pavimentos rígidos PCA
11. Introducción al método de diseño mecanístico empírico
AASHTO 2008
12. Conceptos de gestión del pavimentos
Contenido
BIBLIOGRAFÍA BÁSICA
Pavement Analysis and Design, Second Edition-Yang H . Huang - University of
Kentucky
Ingeniería de pavimentos, fundamentos, estudio básico y diseño: UNIVERSIDAD
CATOLICA DE COLOMBIA. Autor Alfonso Fonseca 3º EDICION. Tomo I y Tomo II.
MANUAL DE ENSAYOS DE MATERIALES PARA OBRAS VIALES (EM - 2000): Ministerio
de Transportes y Comunicaciones –MTC
Diseño de nuevos pavimentos por el método de la AASHTO – 93: Ing. Corredor
M.(MscE), INSTITUTO VENEZOLANO DE ASFALTO- 2008
MANUAL DE CARRETERAS: JOSE F. BEVIA GARCIA. ESPAÑA
BIBLIOGRAFÍA COMPLEMENTARIA
DISEÑO Y CONSTRUCCION DE PAVIMENTOS: COLEGIO DE INGENIEROS DEL
PERU, CAPITULO DE INGENIERIA CIVIL, AUTOR: GERMAN VIVAR ROMERO
ESPECIFICACIONES GENERALES PARA LA CONSTRUCCION DE CARRETERAS DEL
MTC.
BIBLIOGRAFÍA
PAGINAS WEB - PAVIMENTOS
• 1) SOCIEDAD AMERICANA DE ENSAYOS
• DE MATERIALES – ASTM : www.astm.org
• 2) INSTITUTO CHILENO DEL ASFALTO: www.ichasfalto
• 3) ASOCIACIÓN ESPAÑOLA DE LA CARRETERA: www.aecarretera.com
• 4) ASOCIACIÓN MEJICANA DEL ASFALTO, A.C: www.amaac.org.mx
• 5) COMISIÓN PERMANTE DEL ASFALTO – ARGENTINA: www.cpasfalto.org
• 6) E_ ASFALTO – ARGENTINA: www.e-asphalt.com
• 7) ASOCIACIÓN ARGENTINA DE CARRETERAS: www.aacarreteras.org.ar
• 8) CORASFALTOS – COLOMBIA: www.corasfaltos.com
• 9) ASFALTOS PETROPERÚ http://asfaltos.petroperu.com.pe
• 10) MINISTERIO DE TRANSPORTES Y COMUNIC: www.mtc.gob.pe

7. CURSO: PAVIMENTOS 11/04/2013
ING. AUGUSTO GARCIA 7
CONCEPTOS BASICOSCONCEPTOS BASICOSCONCEPTOS BASICOSCONCEPTOS BASICOS
DE PAVIMENTOSDE PAVIMENTOSDE PAVIMENTOSDE PAVIMENTOS
Antes de la década de
1920, el espesor del
pavimento se basa
únicamente en la
experiencia.
la primera carretera de
asfalto en los Estados
Unidos fue construido en
1870 en Newark, Nueva
Jersey

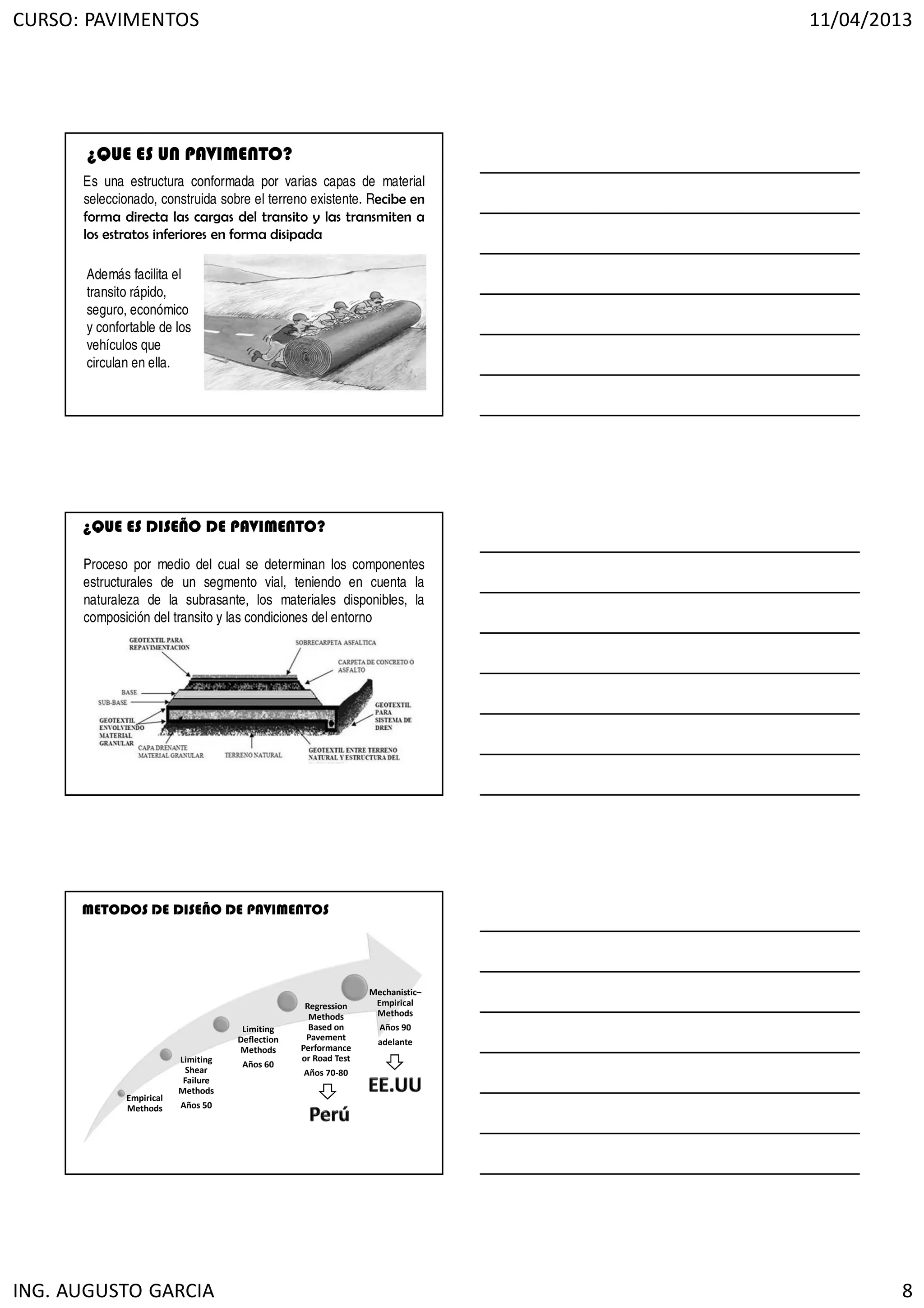

8. CURSO: PAVIMENTOS 11/04/2013
ING. AUGUSTO GARCIA 8
Es una estructura conformada por varias capas de material
seleccionado, construida sobre el terreno existente. Recibe en
forma directa las cargas del transito y las transmiten a
los estratos inferiores en forma disipada
Además facilita el
transito rápido,
seguro, económico
y confortable de los
vehículos que
circulan en ella.
¿QUE ES UN PAVIMENTO?
¿QUE ES DISEÑO DE PAVIMENTO?
Proceso por medio del cual se determinan los componentes
estructurales de un segmento vial, teniendo en cuenta la
naturaleza de la subrasante, los materiales disponibles, la
composición del transito y las condiciones del entorno
Empirical
Methods
Limiting
Shear
Failure
Methods
Años 50
Limiting
Deflection
Methods
Años 60
Regression
Methods
Based on
Pavement
Performance
or Road Test
Años 70-80
Mechanistic–
Empirical
Methods
Años 90
adelante
METODOS DE DISEÑO DE PAVIMENTOS

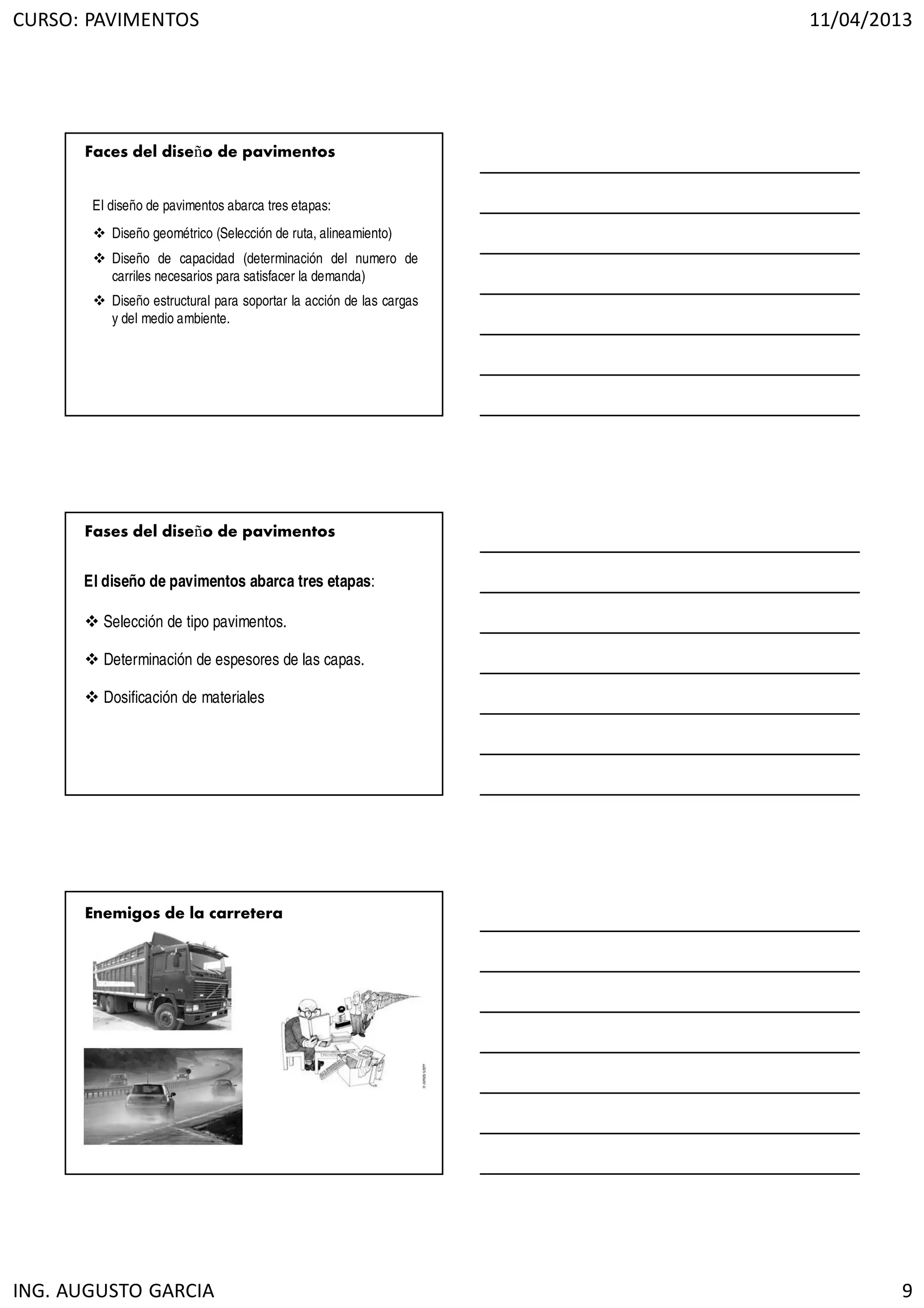

9. CURSO: PAVIMENTOS 11/04/2013
ING. AUGUSTO GARCIA 9
El diseño de pavimentos abarca tres etapas:
Diseño geométrico (Selección de ruta, alineamiento)
Diseño de capacidad (determinación del numero de
carriles necesarios para satisfacer la demanda)
Diseño estructural para soportar la acción de las cargas
y del medio ambiente.
Faces del diseño de pavimentos
El diseño de pavimentos abarca tres etapas:
Selección de tipo pavimentos.
Determinación de espesores de las capas.
Dosificación de materiales
Fases del diseño de pavimentos
Enemigos de la carretera

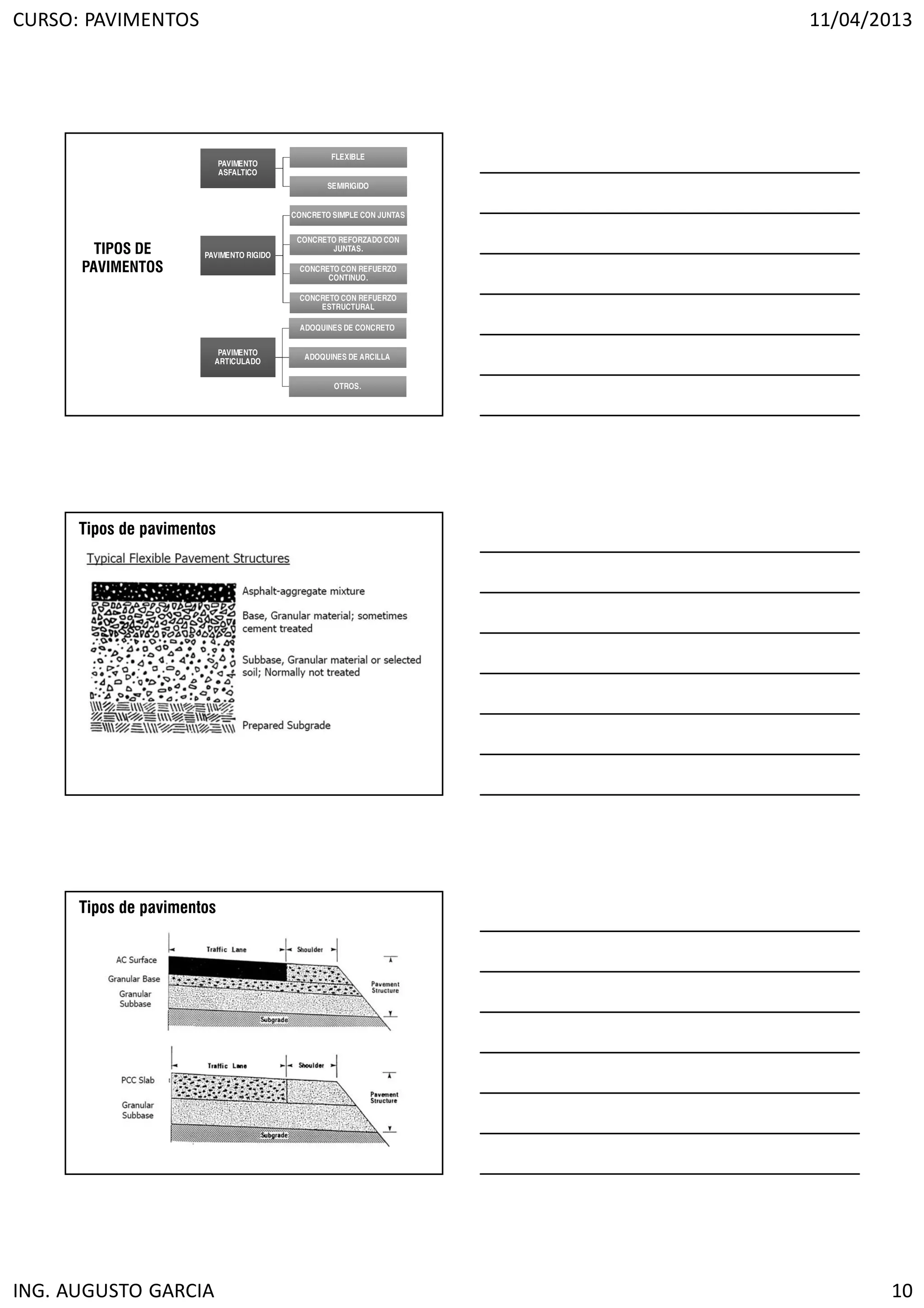

10. CURSO: PAVIMENTOS 11/04/2013
ING. AUGUSTO GARCIA 10
TIPOS DE
PAVIMENTOS
PAVIMENTO
ASFALTICO
PAVIMENTO
ASFALTICO
FLEXIBLEFLEXIBLE
SEMIRIGIDOSEMIRIGIDO
PAVIMENTO RIGIDOPAVIMENTO RIGIDO
CONCRETO SIMPLE CON JUNTASCONCRETO SIMPLE CON JUNTAS
CONCRETO REFORZADO CON
JUNTAS.
CONCRETO REFORZADO CON
JUNTAS.
CONCRETO CON REFUERZO
CONTINUO.
CONCRETO CON REFUERZO
CONTINUO.
CONCRETO CON REFUERZO
ESTRUCTURAL
CONCRETO CON REFUERZO
ESTRUCTURAL
PAVIMENTO
ARTICULADO
PAVIMENTO
ARTICULADO
ADOQUINES DE CONCRETOADOQUINES DE CONCRETO
ADOQUINES DE ARCILLAADOQUINES DE ARCILLA
OTROS.OTROS.
Tipos de pavimentos
Tipos de pavimentos

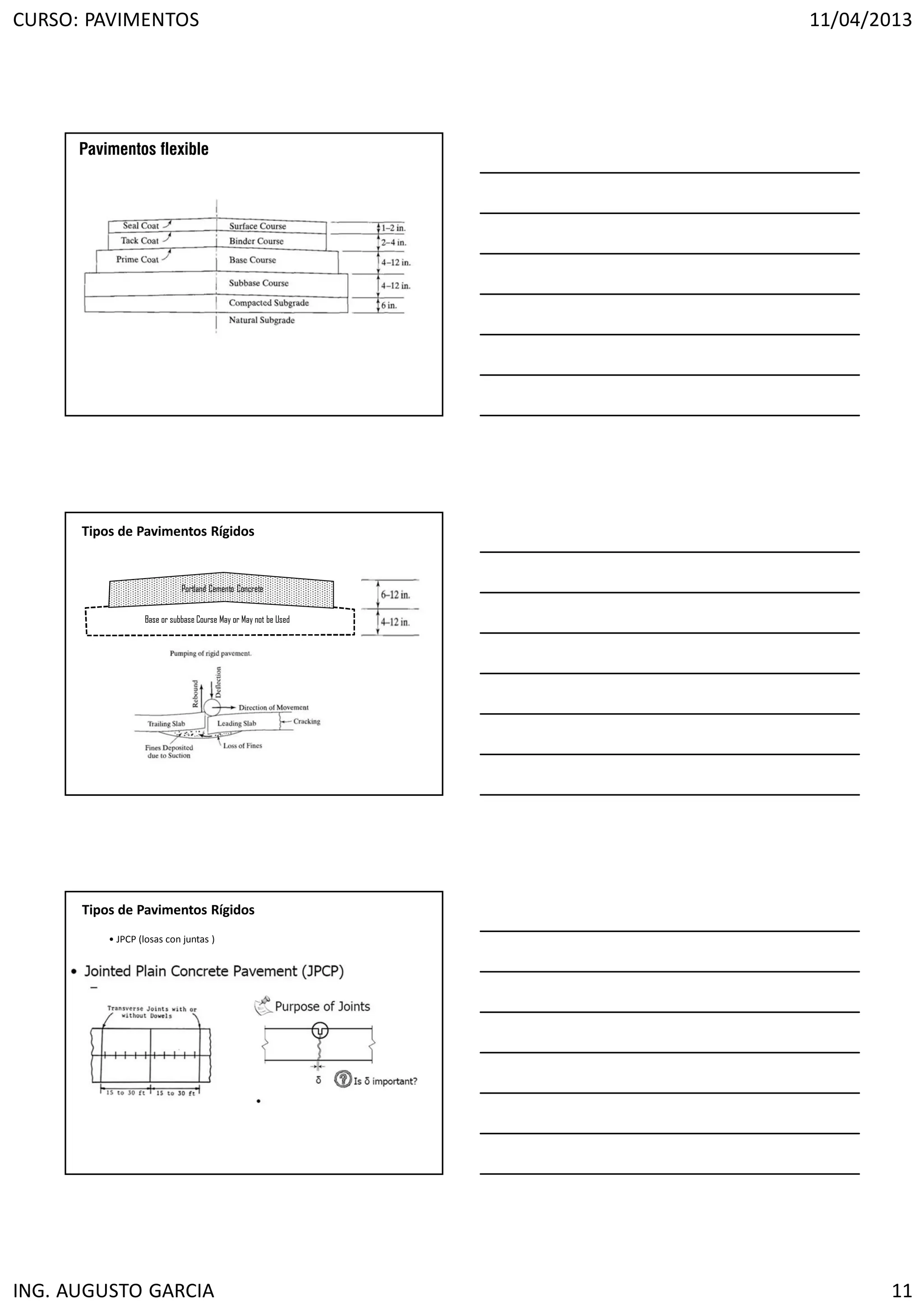

11. CURSO: PAVIMENTOS 11/04/2013
ING. AUGUSTO GARCIA 11
Pavimentos flexible
Tipos de Pavimentos Rígidos
Portland Cemento Concrete
Base or subbase Course May or May not be Used
• JPCP (losas con juntas )
Tipos de Pavimentos Rígidos

12. CURSO: PAVIMENTOS 11/04/2013
ING. AUGUSTO GARCIA 12
Jointed Plain Concrete Pavement (JPCP)
• JRCP (losas con refuerzo)
Tipos de Pavimentos Rígidos
Tipos de Pavimentos
Rígidos
• CRCP (losas continuas
con refuerzo)
• PCP (losas pre-
esforzadas)
Tipos de Pavimentos Rígidos

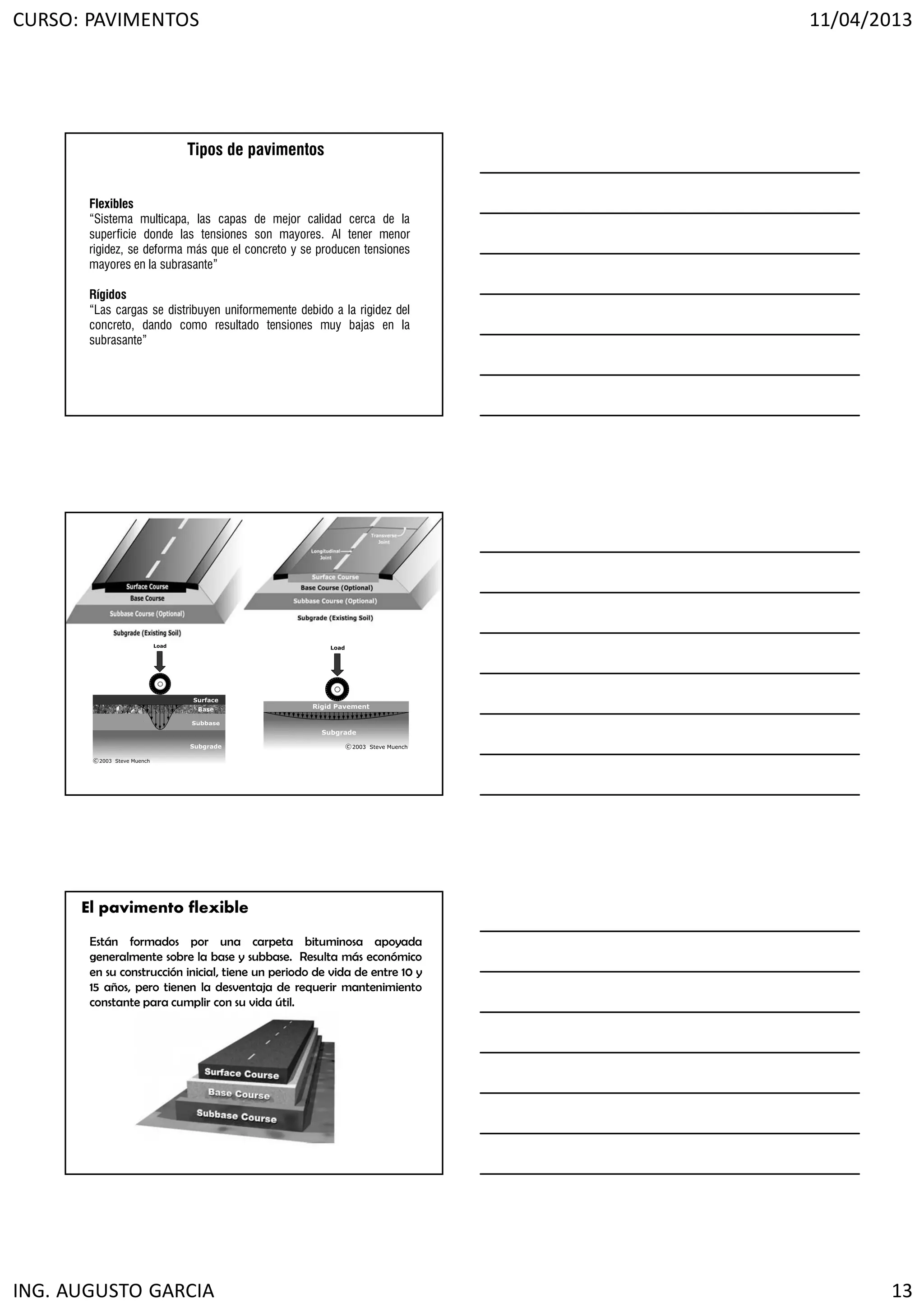

13. CURSO: PAVIMENTOS 11/04/2013
ING. AUGUSTO GARCIA 13
Tipos de pavimentos
Flexibles
“Sistema multicapa, las capas de mejor calidad cerca de la
superficie donde las tensiones son mayores. Al tener menor
rigidez, se deforma más que el concreto y se producen tensiones
mayores en la subrasante”
Rígidos
“Las cargas se distribuyen uniformemente debido a la rigidez del
concreto, dando como resultado tensiones muy bajas en la
subrasante”
El pavimento flexible
Están formados por una carpeta bituminosa apoyada
generalmente sobre la base y subbase. Resulta más económico
en su construcción inicial, tiene un periodo de vida de entre 10 y
15 años, pero tienen la desventaja de requerir mantenimiento
constante para cumplir con su vida útil.

14. CURSO: PAVIMENTOS 11/04/2013
ING. AUGUSTO GARCIA 14
se compone de losas de concreto hidráulico que en algunas
ocasiones presenta un armado de acero, tiene un costo
inicial más elevado que el flexible, su periodo de vida varia
entre 20 y 40 años; el mantenimiento que requiere es
mínimo y solo se efectúa (comúnmente) en las juntas de las
losas.
El pavimento rígido
Es similar a los pavimentos flexibles, con la adición que una de sus
capas se encuentra rigidizada con aditivos que puede ser:
Asfalto, emulsión, cemento, cal y químicos.
Pavimentos Semirigidos
Pavimentos Articulados:
Estas constituidas por bloques
de concreto prefabricado ,
llamados adoquines, de
espesor y iguales entre si.
Esta va sobre una capa
delgada de arena, la cual a
si vez esta apoyada sobre
una base granular o sobre
la subrasante.

15. CURSO: PAVIMENTOS 11/04/2013
ING. AUGUSTO GARCIA 15
Pavimentos Articulados:
Componentes del pavimento flexible
• Subrasante: Suele ser el material natural ubicado a lo largo del
alineamiento horizontal del pavimento, sirve como cimiento de la
estructura .
• De la calidad de esta capa depende en gran medida el espesor del
pavimento, ya sea flexible o rigido.
Subrasante
Sub - base
Base
Carpeta
Asfáltica
Subrasante
•Es la capa mas superficial, que esta en contacto
con las solicitaciones y tiene como función principal
el proporcionar una superficie suave al
deslizamiento y resistente al desgaste.
SUPERICIESUPERICIESUPERICIESUPERICIE
DEDEDEDE
RODADURARODADURARODADURARODADURA
•Es el principal elemento estructural en los pavimentos
flexibles, pudiendo ser de material sin aglomerar
compactado o aglomerado con asfalto , cemento en el
caso de bases estabilizadas.
BASEBASEBASEBASE
•Tienen una función primaria de protección de la
base (drenante y anticontaminante) y una función
secundaria resistente principalmente en el caso de
pavimentos flexibles, pudiendo ser granular o
estabilizada.
SUBSUBSUBSUB----BASEBASEBASEBASE
Componentes del pavimento flexible

16. CURSO: PAVIMENTOS 11/04/2013
ING. AUGUSTO GARCIA 16
Componentes del pavimento rígidos
• Subrasante: Suele ser el material natural ubicado a lo largo del
alineamiento horizontal del pavimento, sirve como cimiento de
la estructura .
• De la calidad de esta capa depende en gran medida el espesor
del pavimento, ya sea flexible o rigido.
Subrasante
Base
Losa de concreto
Subrasante
Tensiones y deformaciones en pavimentos flexibles
• Un pavimento es una estructura resistente constituida por
capas de pequeños espesor y por diferentes clases de
materiales que son las encargada de transmitir las
solicitaciones producidas por el trafico a la subrasante de
la estructura.
• Por costos y por características resistentes, la gradación
de las capas es de arriba abajo. Arriba las mas caras y
mejores y debajo capas de mejor precio y prestaciones
resistentes menores.
DISTRIBUCIÓN DE PRESIONES DE CARGA DE RUEDA SOBRE LA ESTRUCTURA DEL PAVIMENTO
W
Carga de Rueda
Compresión
Tensión
Compresión Temperatura
t
c
Modelo de Boussinesq
Distribución de
esfuerzos
verticales bajo la
linea de carga de
la rueda
Distribución de
esfuerzos
horizontales bajo
la línea de carga
de la rueda
Distribución de la
temperatura.
P
a Superficie con
aglomerante
bituminoso
Capas granulares
no aglomeradas

17. CURSO: PAVIMENTOS 11/04/2013
ING. AUGUSTO GARCIA 17
DISTRIBUCION DE PRESIONES DE CARGA DE RUEDA SOBRE LA ESTRUCTURA DELPAVIMENTO
P1
P0
La estructura del pavimento al ser
sometida a una determinada
solicitación, normalmente una carga
ortogonal a su superficie, produce un
estado de tensiones y deformaciones .
Las deformaciones producen
desplazamientos en sentido vertical en
magnitudes muy pequeñas del orden
de centésimas o milésimas de
milimetros ( deflexion)
W
Carga de Rueda
P1
P0
ESQUEMA DE LOS REFUERZOS DE TENSIÓN Y COMPRENSIÓN EN LA ESTRUCTURA DEL PAVIMENTO
Carga de Rueda
METODOS DE DISEÑO DE PAVIMENTOS
Diseño de Pavimentos flexibles.
• Método de diseño AASHTO 93 (American Asociation of State Highway
and Transportation Officials).
• Método de diseño AASHTO 2008 (American Asociation of State Highway
and Transportation Officials).
• Método de diseño del instituto del Asfalto (Asphalt Institute)
Diseño de Pavimentos rígidos.
• Método de diseño AASHTO 93 (American Asociation of State Highway and
Transportation Officials).
• Método de diseño PCA.

18. CURSO: PAVIMENTOS 11/04/2013
ING. AUGUSTO GARCIA 18
Revisar especificaciones técnicas de:
Sección 402 Subbases granulares
Sección 403 Bases granulares
Sección 403.C Base de concreto hidráulico
Sección 412 Plantas de producción de materiales
Sección 416 Imprimación asfáltica
Sección 417 Riego de liga
Sección 418 Tratamientos superficiales
Sección 423 Pavimento de concreto asfáltico en caliente
Sección 424 Pavimento de concreto asfáltico en frío
Sección 436 Pavimento con mezcla asfáltica reciclada en caliente
