1. REDES LOCALES BASICAS
Tutor • JOSE RICARDO GAMBOA
•LEONARDO BERNAL AYURE
• Cód. : 7179692

2. Qué Es PLC?
• PLC (Power Line Communication) es una tecnología que
permite prestar servicios de banda ancha: transmisión de
Internet, datos, voz, video y gestionar redes de energía,
sobre los cables de las redes eléctricas.

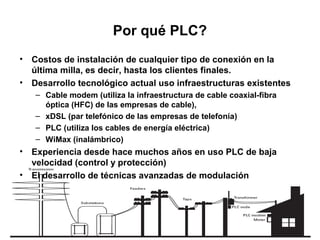

3. Por qué PLC?
• Costos de instalación de cualquier tipo de conexión en la
última milla, es decir, hasta los clientes finales.
• Desarrollo tecnológico actual uso infraestructuras existentes
– Cable modem (utiliza la infraestructura de cable coaxial-fibra
óptica (HFC) de las empresas de cable),
– xDSL (par telefónico de las empresas de telefonía)
– PLC (utiliza los cables de energía eléctrica)
– WiMax (inalámbrico)
• Experiencia desde hace muchos años en uso PLC de baja
velocidad (control y protección)
• El desarrollo de técnicas avanzadas de modulación

4. Descripción del Sistema PLC
• PLC (Power Line Communication) es una tecnología de red de
comunicaciones de acceso de ultima milla que posibilita la
transmisión de datos sobre las redes de distribución de
energía incluyendo el cableado eléctrico interno de casas,
comercio e industria.
• El estado actual de desarrollo de la tecnología de PLC de
segunda generación permite la transmisión simétrica de datos
de hasta 200 Mbps. Posibilidad de prestar servicios que
requieren de grandes anchos de banda como datos, voz,
audio, video y contenido en general.

5. El sistema Eléctrico Desde el Punto de Vista de
las Comunicaciones
• Conceptos básicos de comunicaciones
– Los medios de transmisión pueden ser guiados (por
cable) y no guiados (sin cable, inalámbricos).
– Ancho de banda (BW) es el rango de frecuencias que
se transmiten por un medio. Mientras más alta sea la
rata de transmisión de información, medida en bits por
segundo (bps), más grande es el ancho de banda
requerido

6. El sistema Eléctrico Desde el Punto de Vista de
las Comunicaciones
Conceptos básicos de
comunicaciones
• El medio de transmisión
tiene asociado un nivel de
ruido.
• En la medida en que la señal
de telecomunicaciones viaja
por el canal se atenúa y se
distorsiona.

7. El sistema Eléctrico Desde el Punto de
Vista de las Comunicaciones
• Comportamiento de la red
eléctrica con la frecuencia
– La atenuación de la señal
depende de la frecuencia
(“efecto skin”) y se acentúa
con las discontinuidades de la
línea, con los cambios de
calibre, con los elementos
ubicados en la red, que
producen reflexión de la señal
y por lo tanto atenuación.

8. El sistema Eléctrico Desde el Punto de
Vista de las Comunicaciones
• Comportamiento de la red eléctrica
con la frecuencia
– Como se puede observar la
atenuación aumenta con la
frecuencia y existen algunos
puntos para los cuales la
atenuación es máxima. Para
distancias grandes se deben usar
frecuencias bajas, mientras para
distancias cortas es preferible
emplear frecuencias altas. Además
se deben evitar ciertas frecuencias
para las cuales la atenuación es
máxima.

9. Descripción de la Red de Distribución

10. Descripción de la Red de Distribución
• Segun la CREG (Comisión Reguladora de Energía y Gas), en la
resolución 082 de 2002, :
– Nivel I: menor de 1 KV (Baja tensión)
– Nivel II: 1 - 30KV (Media tensión) PLC
– Nivel III: 30 - 57.5KV (Media tensión)
– Nivel IV: mayor a 57.5 y menor a 220KV (Alta tensión)

11. Descripción de la Red de Distribución
• Niveles de media y baja tensión < 57.5 KV
– 33, 34.5, 44 y 13.2 KV
– La construcción es, en general, de tipo aérea (las redes
subterráneas se utilizan en centros urbanos).
– Los cables son muchos y variados en su diámetro y construcción
por lo que la impedancia característica y la atenuación de cada
uno es variable, lo que hace demasiado complejo el análisis de
su comportamiento para las altas frecuencias y sea necesario
realizar mediciones sobre las redes.

12. Descripción del Sistema PLC
• Frecuencias de Operación
– Para la banda de 2 MHz a 34
MHz no existen estándares ni Electricidad
PLC
regulación, salvo que se debe
cumplir con las regulaciones
sobre límites de emisiones
electromagnéticas.
60 Hz 2 MHz 34 MHz

13. Descripción del Sistema PLC
• Modulación
– Los esquemas de modulación determinan las velocidades y
volumen de información que se puede transportar por una red de
comunicaciones; altas tasas de información requieren mayores
anchos de banda.
– > 10 Mbps el sistema de modulación que más se utiliza en este
caso es OFDM (Orthogonal Frequency Division Multiplexing), es el
método más inmune a interferencia eléctrica, es muy robusto
contra desvanecimientos selectivos, además de que es el esquema
que más eficientemente utiliza la banda de frecuencias disponible.

14. Descripción del Sistema PLC
• OFDM
(Orthogonal Frequency Division
Multiplexing),

15. Descripción del Sistema PLC.
Componentes del Sistema

16. Descripción del Sistema PLC.
Componentes del Sistema
• Acoples • Son los equipos encargados de
inyectar la señal de alta
frecuencia en la red eléctrica en
Tx y de su separación de la
corriente eléctrica de 60 HZ en
Rx

17. DESCRIPCIÓN DEL SISTEMA PLC.
Componentes del Sistema
• CPE • Se ubica en las instalaciones del cliente
• Es de fácil instalación
• Separa los datos de la señal eléctrica.
• Recibe la señal de alta frecuencia y la
demodula para extraer los datos y
entregarlos vía un puerto Ethernet.
• 200 Mbps de rata de datos simétricos
• Bridge 802.1d
• Función VoIP (H.323 y SIP)
• Funciones QoS ((limitación de ancho de
banda y control de latencia), CoS
(priorización de tráfico)(802.1p)
• Agente SNMP (Simple Network
Management Protocol )

18. DESCRIPCIÓN DEL SISTEMA PLC.
Componentes del Sistema
• Repetidor • Su función principal es
regenerar la señal de PLC
• 200 Mbps
• Bridge 802.1d
• VLAN (802.1 Q)
• Función VoIP (H.323 y SIP)
• Funciones QoS ((limitación de
ancho de banda y control de
latencia), CoS(802.1p)
• Agente SNMP
• Función NTP (Network Time
Protocol)
• Protocolo Spanning tree
(802.1d),

19. DESCRIPCIÓN DEL SISTEMA PLC.
Componentes del Sistema
• Head-End / Concentrador de Media • Se ubica en los trafos y permite
Tensión integrar los clientes ubicados en baja
tensión al backbone de PLC de media
tensión
• El Head-End puede tener un puerto
Ethernet 1 Gbps para conexión al ISP
• 200 Mbps
• Bridge 802.1d
• VLAN (802.1 Q)
• Función VoIP (H.323 y SIP)
• Funciones (limitación de ancho de
banda y control de latencia),
CoS(802.1p)
• Agente SNMP
• Función NTP (Network Time Protocol)
• Protocolo Spanning tree (802.1d)

20. DESCRIPCIÓN DEL SISTEMA PLC.
Componentes del Sistema

21. Servicios de Valor Agregado para
Energía y Otros
• AMR (Automatic Meter Reading), Monitoreo y Control de
Cargas, Automatización de Distribución, Domótica
(Automatización del Hogar), Videovigilancia

22. Situación Actual de la Tecnología PLC
• En la actualidad la tecnología ha logrando captar el interés de
grandes grupos económicos y entidades del sector de la
distribución eléctrica.
• La tecnología PLC permite la transmisión simétrica de datos a
muy alta velocidad, hasta 200 Mbps
• Hoy en día los sistemas de PLC cuentan con mecanismos para
eliminar las frecuencias que pueden producir interferencias
(frequency notching), pueden aplicar técnicas adaptativas en
sus equipos para obviar esos problemas, así como, en última
instancia limitar la potencia de transmisión.

23. Situación Actual de la Tecnología PLC
• Aunque los distribuidores
de energía ven un
mercado promisorio en el
servicio de Banda Ancha
mediante el uso de PLC,
el principal problema al
cual están abocados
ahora tiene más que ver
con el tipo de modelo de
negocio a definir para el
nuevo servicio.

24. Aspectos de Mercado
• Promoción y masificación banda ancha en Colombia
– En el ultimo informe de la CRT sobre desarrollo de Banda
Ancha en Colombia plantea PLC como una oportunidad y
sugiere plan de acción.
– Políticas para promoción de la oferta y para estimulo de la
demanda
– Frentes: acceso, es fundamental y en el cual el PLC es una
gran oportunidad; Desarrollo de contenidos; acceso a los
computadores; Implantación de programas en el frente
educativo.

25. Demostración PLC
Head End
Red Datos
Red
Red
Corporativ
Corporativ
aa
Red Eléctrica
120 Vol
CPEs
