Las fuentes de energía. Tema práctico de aplicación de los conocimientos previos sobre las energías no renovables y las renovables. Conviene que el alumno repase los caracteres de cada una de estas energías, cómo se producen, y atienda los numerosos vídeos de la Red que las explican detalladamente, etc. para identificar su importancia en las actuales necesidades energéticas globales, y localizarlas en España y Navarra. Esto indica que hemos omitido el tema teórico. Mantenemos que la energía nuclear es, hoy por hoy, insustituible en España, y que ésta última podrá desmantelar sus centrales nucleares sólo si el resto del mundo industrializado y desarrollado lo hace también. España no debe ser un lugar de experimentos. Es necesario sustituir el coche a carburante por el coche eléctrico, e investigar la central nuclear de fusión (no contaminante) que sustituya a la de fisión (muy contaminante).

1. UD11. Las fuentes de
energía
Texto y organiza
José Fermín Garralda Arizcun
22-I-2016

2. Índice
1. Energías tradicionales y
energías renovables.
2. Las energías renovables en
Navarra: eólica y solar.
José Fermín Garralda

3. Vocabulario
77. Energías renovables. Son tecnologías de
producción de energía a partir de fuentes
inagotables pues no desaparecen. Estas
energías pueden utilizarse indefinidamente y
son limpias. Son una alternativa a las no
renovables o clásicas (hidroeléctrica, de
combustión del carbón, del gas natural y del
petróleo, y nuclear), debido a su carácter
ilimitado y al hecho de generar pocos
residuos. Hoy se impulsa su utilización e
investigación a pesar que su rendimiento es
inferior al de otros tipos de energías.

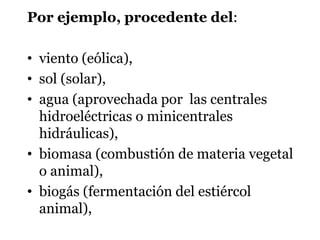

4. Por ejemplo, procedente del:
• viento (eólica),
• sol (solar),
• agua (aprovechada por las centrales
hidroeléctricas o minicentrales
hidráulicas),
• biomasa (combustión de materia vegetal
o animal),
• biogás (fermentación del estiércol
animal),

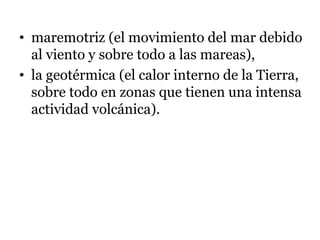

5. • maremotriz (el movimiento del mar debido
al viento y sobre todo a las mareas),
• la geotérmica (el calor interno de la Tierra,
sobre todo en zonas que tienen una intensa
actividad volcánica).

6. • España cuenta con un
– Plan de Energías Renovables (PER, 1986,
1999), y
– Plan Energético Nacional (PEN, 2001-2010)
para fomentar estas fuentes de energía,
por ser limpias, descentralizadas y mejorar
el autoabastecimiento energético.
Limpias significa que no son contaminantes
del medio ambiente en el proceso de
generación y consumo.
Sigue la política de la UE José Fermín Garralda

7. Desequilibrios en el balance energético
1) Se demanda un 100% y se produce un
20%
En consecuencia: gran dependencia
externa.

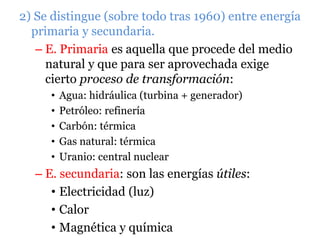

8. 2) Se distingue (sobre todo tras 1960) entre energía
primaria y secundaria.
– E. Primaria es aquella que procede del medio
natural y que para ser aprovechada exige
cierto proceso de transformación:
• Agua: hidráulica (turbina + generador)
• Petróleo: refinería
• Carbón: térmica
• Gas natural: térmica
• Uranio: central nuclear
– E. secundaria: son las energías útiles:
• Electricidad (luz)
• Calor
• Magnética y química

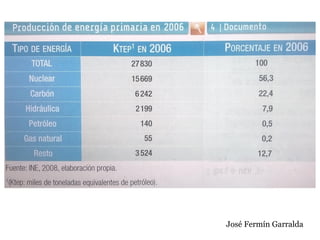

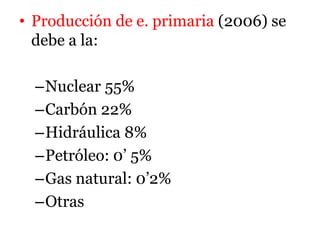

9. • Producción de e. primaria (2006) se
debe a la:
–Nuclear 55%
–Carbón 22%
–Hidráulica 8%
–Petróleo: 0’ 5%
–Gas natural: 0’2%
–Otras

10. • El consumo global de electricidad
(2006) procede de:
–Petróleo 50% (ligera tendencia a la
baja)
–Carbón 13%
–Gas 20%
–Nuclear 10%
–Alternativas (aumentará) 7%
José Fermín Garralda

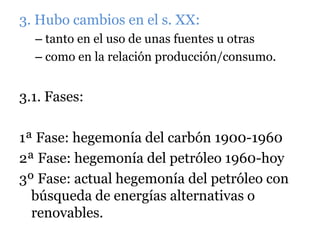

11. 3. Hubo cambios en el s. XX:
– tanto en el uso de unas fuentes u otras
– como en la relación producción/consumo.
3.1. Fases:
1ª Fase: hegemonía del carbón 1900-1960
2ª Fase: hegemonía del petróleo 1960-hoy
3º Fase: actual hegemonía del petróleo con
búsqueda de energías alternativas o
renovables.

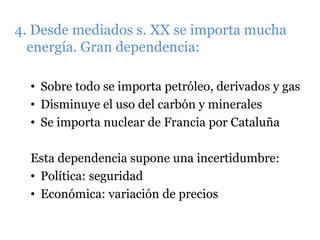

12. 4. Desde mediados s. XX se importa mucha
energía. Gran dependencia:
• Sobre todo se importa petróleo, derivados y gas
• Disminuye el uso del carbón y minerales
• Se importa nuclear de Francia por Cataluña
Esta dependencia supone una incertidumbre:
• Política: seguridad
• Económica: variación de precios

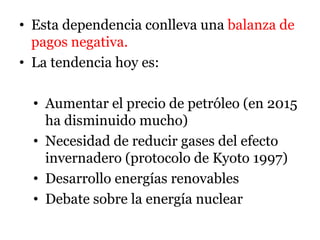

13. • Esta dependencia conlleva una balanza de
pagos negativa.
• La tendencia hoy es:
• Aumentar el precio de petróleo (en 2015
ha disminuido mucho)
• Necesidad de reducir gases del efecto
invernadero (protocolo de Kyoto 1997)
• Desarrollo energías renovables
• Debate sobre la energía nuclear

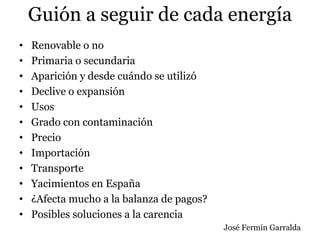

16. Guión a seguir de cada energía
• Renovable o no
• Primaria o secundaria
• Aparición y desde cuándo se utilizó
• Declive o expansión
• Usos
• Grado con contaminación
• Precio
• Importación
• Transporte
• Yacimientos en España
• ¿Afecta mucho a la balanza de pagos?
• Posibles soluciones a la carencia
José Fermín Garralda

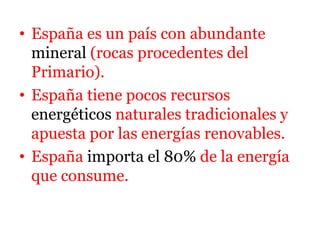

17. • España es un país con abundante
mineral (rocas procedentes del
Primario).
• España tiene pocos recursos
energéticos naturales tradicionales y
apuesta por las energías renovables.
• España importa el 80% de la energía
que consume.

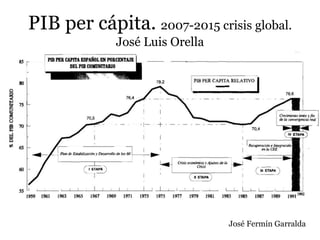

19. PIB per cápita. 2007-2015 crisis global.
José Luis Orella
José Fermín Garralda

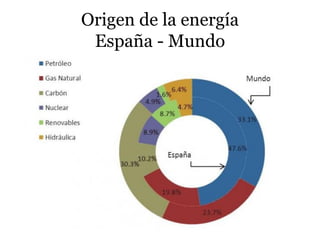

20. Origen de la energía
España - Mundo

22. José Fermín Garralda

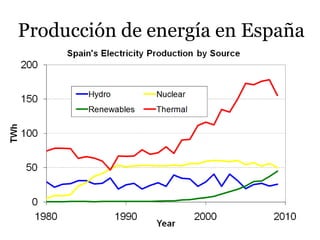

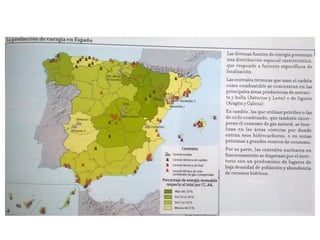

24. Producción de energía en España

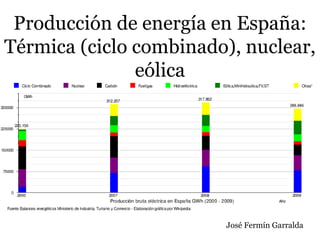

27. Producción de energía en España:
Térmica (ciclo combinado), nuclear,
eólica
José Fermín Garralda

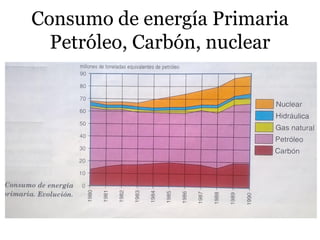

28. Consumo de energía Primaria
Petróleo, Carbón, nuclear

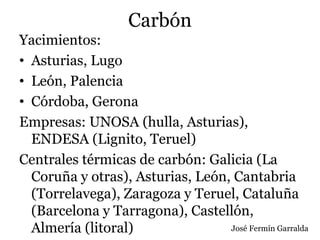

32. Carbón
Yacimientos:
• Asturias, Lugo
• León, Palencia
• Córdoba, Gerona
Empresas: UNOSA (hulla, Asturias),
ENDESA (Lignito, Teruel)
Centrales térmicas de carbón: Galicia (La
Coruña y otras), Asturias, León, Cantabria
(Torrelavega), Zaragoza y Teruel, Cataluña
(Barcelona y Tarragona), Castellón,
Almería (litoral) José Fermín Garralda

33. Carbón

34. Carbón

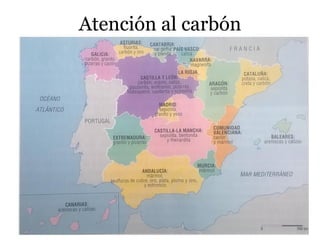

35. Atención al carbón

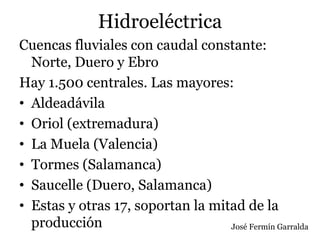

36. Hidroeléctrica
Cuencas fluviales con caudal constante:
Norte, Duero y Ebro
Hay 1.500 centrales. Las mayores:
• Aldeadávila
• Oriol (extremadura)
• La Muela (Valencia)
• Tormes (Salamanca)
• Saucelle (Duero, Salamanca)
• Estas y otras 17, soportan la mitad de la
producción José Fermín Garralda

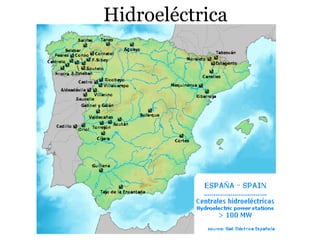

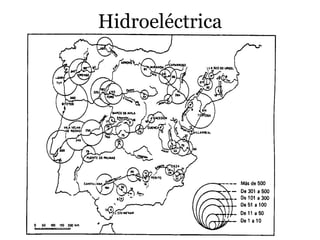

38. Hidroeléctrica

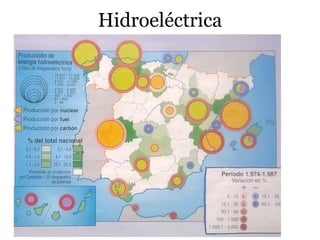

39. Hidroeléctrica

40. Hidroeléctrica

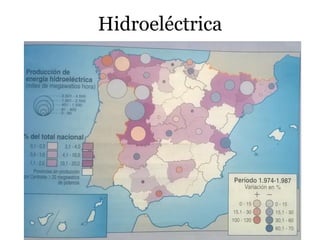

41. Hidroeléctrica

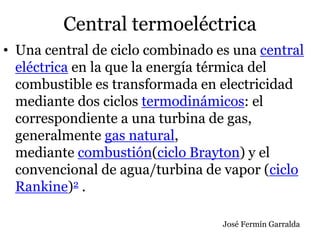

42. Central termoeléctrica
• Una central de ciclo combinado es una central
eléctrica en la que la energía térmica del
combustible es transformada en electricidad
mediante dos ciclos termodinámicos: el
correspondiente a una turbina de gas,
generalmente gas natural,
mediante combustión(ciclo Brayton) y el
convencional de agua/turbina de vapor (ciclo
Rankine)2 .
José Fermín Garralda

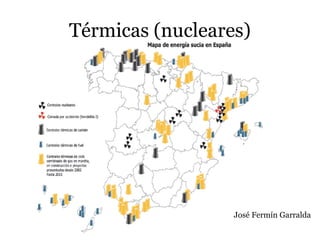

43. Térmicas (nucleares)
José Fermín Garralda

45. Petróleo

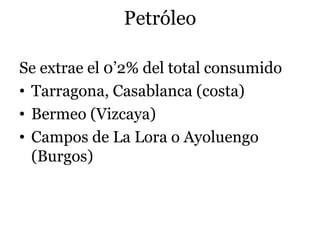

46. Petróleo
Se extrae el 0’2% del total consumido
• Tarragona, Casablanca (costa)
• Bermeo (Vizcaya)
• Campos de La Lora o Ayoluengo
(Burgos)

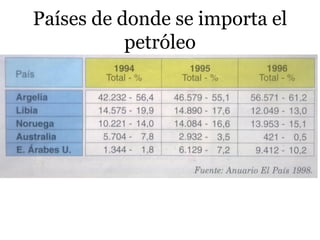

47. Países de donde se importa el
petróleo

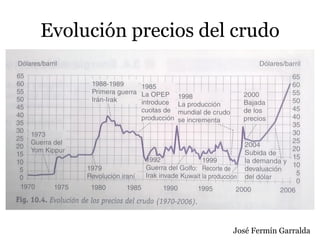

48. Evolución precios del crudo
José Fermín Garralda

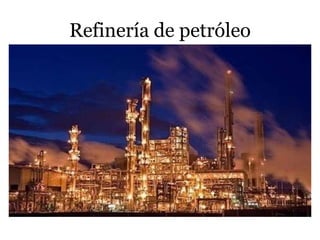

49. Refinería de petróleo

50. Lugares del refino del petróleo

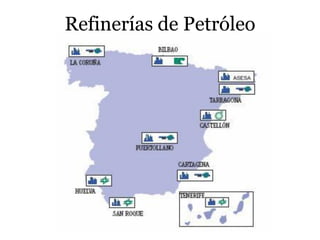

51. Refinerías de Petróleo

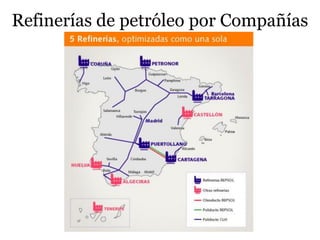

52. Refinerías de petróleo por Compañías

53. Distribución del Petróleo
José Fermín Garralda

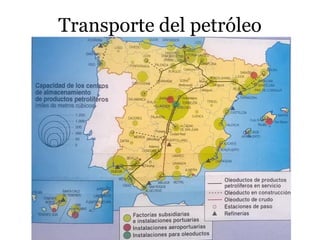

54. Transporte del petróleo

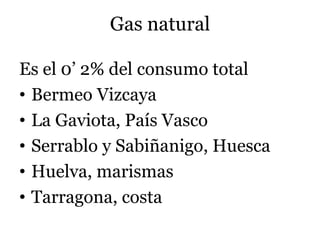

55. Gas natural
Es el 0’ 2% del consumo total
• Bermeo Vizcaya
• La Gaviota, País Vasco
• Serrablo y Sabiñanigo, Huesca
• Huelva, marismas
• Tarragona, costa

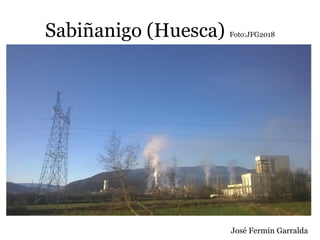

56. Sabiñanigo (Huesca) Foto:JFG2018
José Fermín Garralda

57. Transporte de Gas

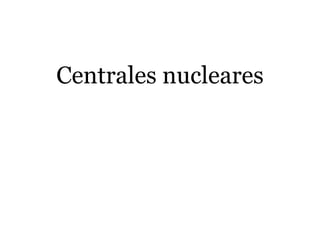

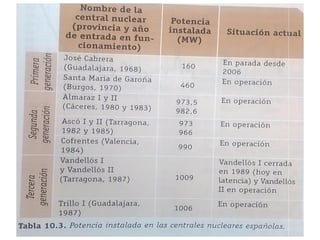

58. Centrales nucleares

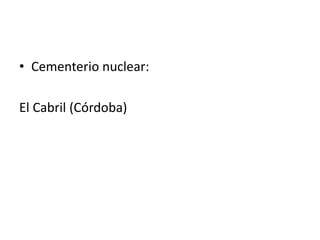

60. • Cementerio nuclear:
El Cabril (Córdoba)

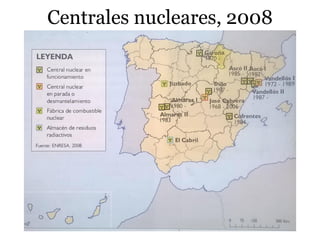

62. Centrales nucleares, 2008

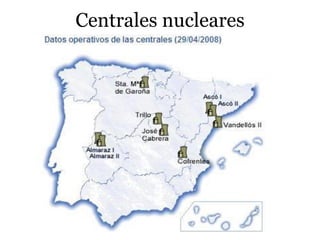

63. Centrales nucleares

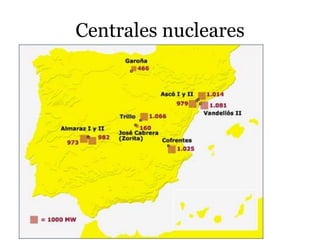

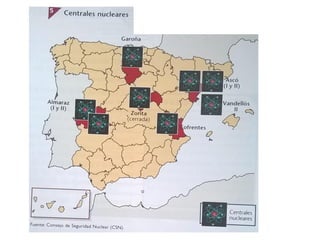

64. Centrales nucleares

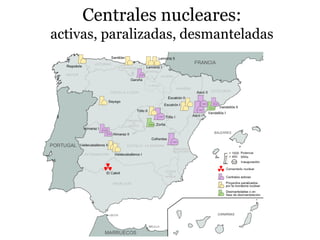

65. Centrales nucleares:
activas, paralizadas, desmanteladas

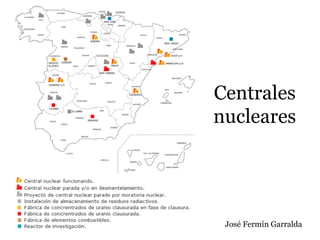

68. Centrales
nucleares
José Fermín Garralda

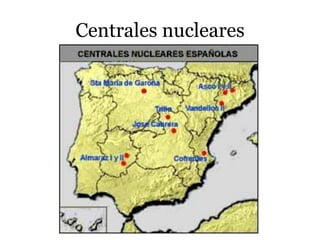

69. Centrales nucleares

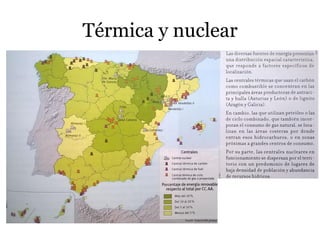

70. Térmica y nuclear

71. Yacimientos energéticos
José Fermín Garralda

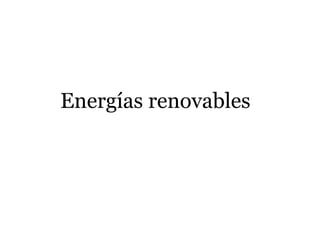

72. Energías renovables

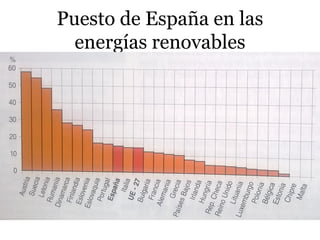

73. Puesto de España en las
energías renovables

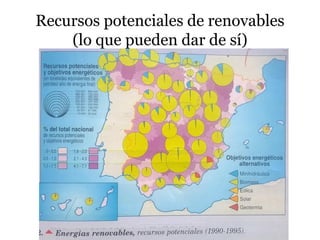

74. Recursos potenciales de renovables
(lo que pueden dar de sí)

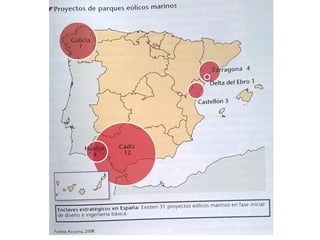

75. Eólica
José Fermín Garralda

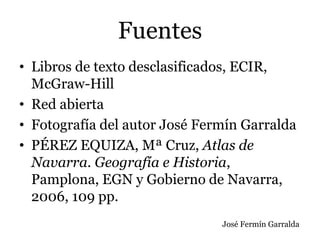

80. Fuentes
• Libros de texto desclasificados, ECIR,
McGraw-Hill
• Red abierta
• Fotografía del autor José Fermín Garralda
• PÉREZ EQUIZA, Mª Cruz, Atlas de
Navarra. Geografía e Historia,
Pamplona, EGN y Gobierno de Navarra,
2006, 109 pp.
