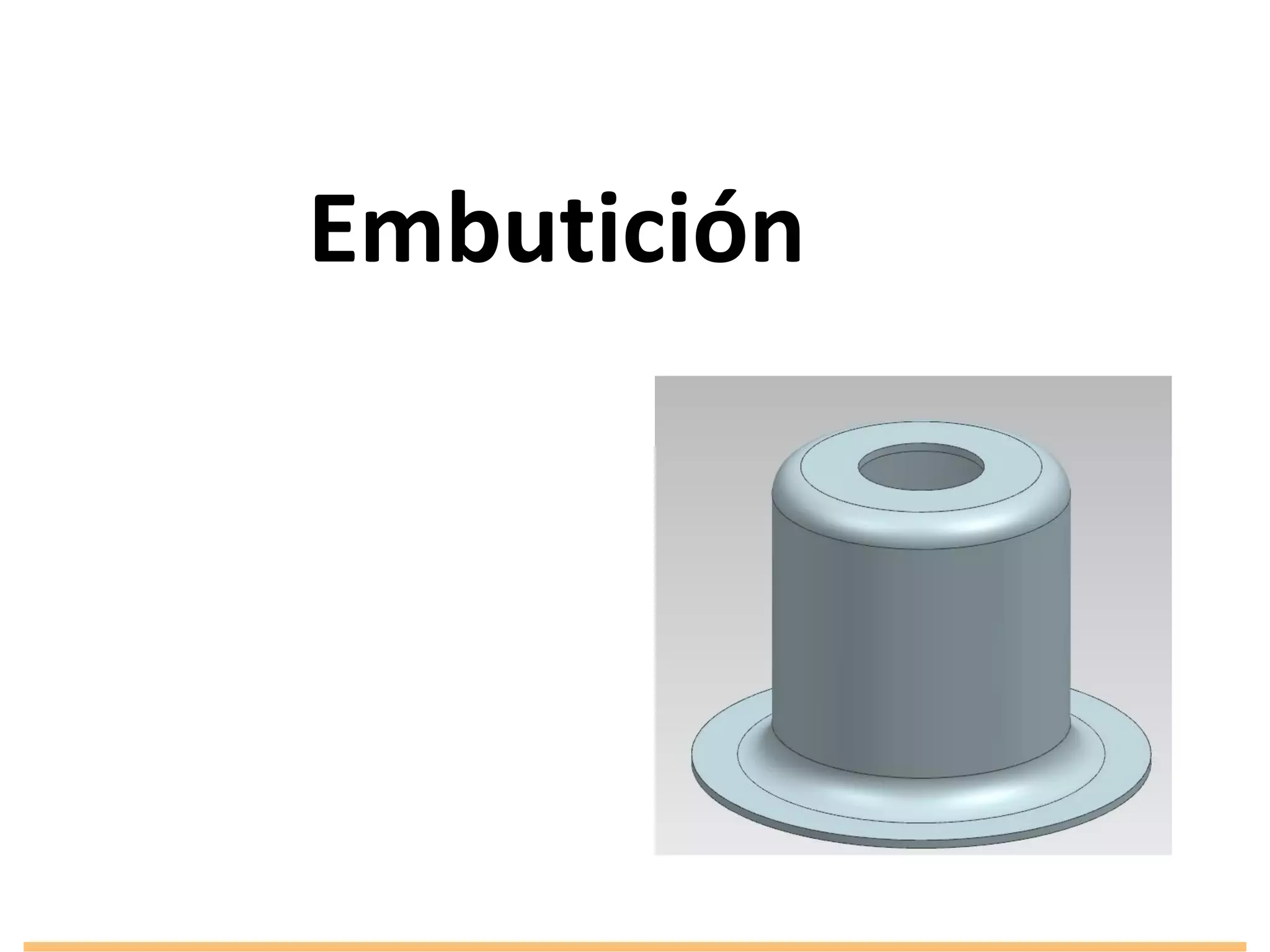

Embutición

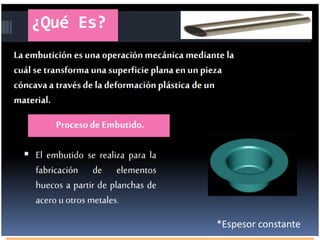

*Espesor constante

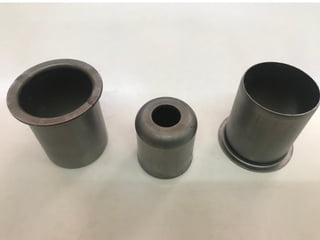

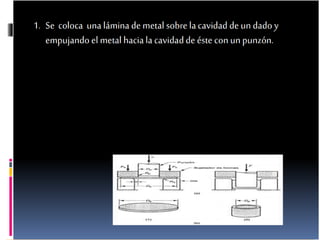

Embutición profunda

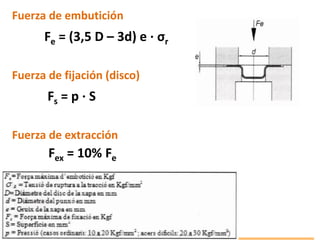

Fuerza de embutición
Fuerza de fijación (disco)
Fuerza de extracción
Fe = (3,5 D – 3d) e · σr
Fs = p · S
Fex = 10% Fe

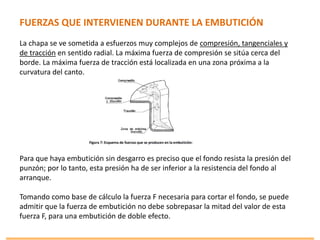

FUERZAS QUE INTERVIENEN DURANTE LA EMBUTICIÓN
La chapa se ve sometida a esfuerzos muy complejos de compresión, tangenciales y
de tracción en sentido radial. La máxima fuerza de compresión se sitúa cerca del
borde. La máxima fuerza de tracción está localizada en una zona próxima a la
curvatura del canto.
Para que haya embutición sin desgarro es preciso que el fondo resista la presión del
punzón; por lo tanto, esta presión ha de ser inferior a la resistencia del fondo al
arranque.
Tomando como base de cálculo la fuerza F necesaria para cortar el fondo, se puede
admitir que la fuerza de embutición no debe sobrepasar la mitad del valor de esta
fuerza F, para una embutición de doble efecto.
FUERZAS QUE INTERVIENEN DURANTE LA EMBUTICIÓN

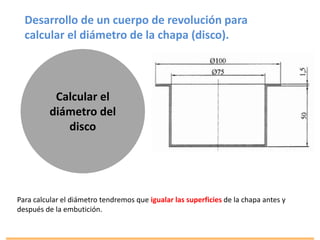

Desarrollo de un cuerpo de revolución para
calcular el diámetro de la chapa (disco).
Calcular el
diámetro del
disco

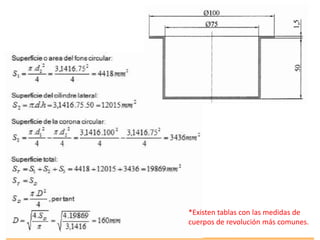

Para calcular el diámetro tendremos que igualar las superficies de la chapa antes y
después de la embutición.
*Existen tablas con las medidas de
cuerpos de revolución más comunes.

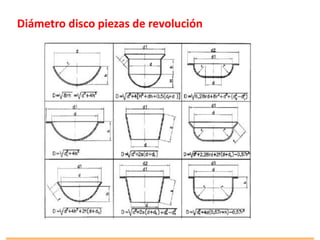

Diámetro disco piezas de revolución

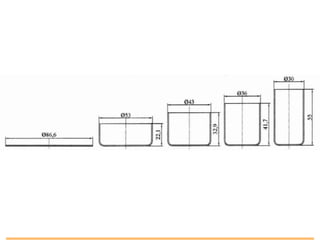

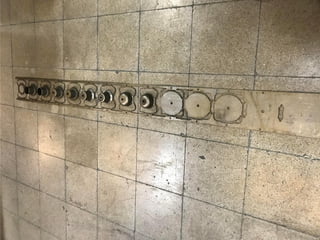

Embuticiones sucesivas
Por la dificultad de obtener embuticiones profundas de una sola vez,
realizaremos diferentes pasadas con el objetivo de NO sobrepasar la
resistencia del material.

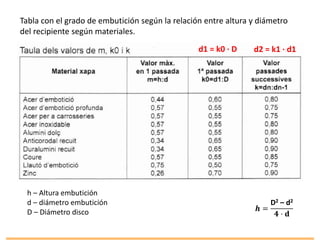

Tabla con el grado de embutición según la relación entre altura y diámetro
del recipiente según materiales.
h – Altura embutición
d – diámetro embutición
D – Diámetro disco 𝒉 =
D2 – d2
𝟒 · 𝐝
d1 = k0 · D d2 = k1 · d1

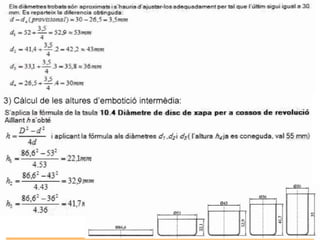

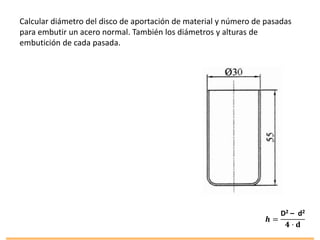

Calcular diámetro del disco de aportación de material y número de pasadas
para embutir un acero normal. También los diámetros y alturas de
embutición de cada pasada.
𝒉 =
D2 – d2
𝟒 · 𝐝
+ +

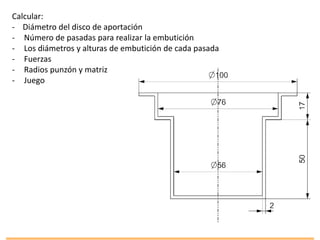

Calcular:
- Diámetro del disco de aportación
- Número de pasadas para realizar la embutición
- Los diámetros y alturas de embutición de cada pasada
- Fuerzas
- Radios punzón y matriz
- Juego

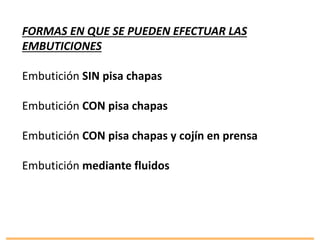

FORMAS EN QUE SE PUEDEN EFECTUAR LAS
EMBUTICIONES
Embutición SIN pisa chapas
Embutición CON pisa chapas
Embutición CON pisa chapas y cojín en prensa
Embutición mediante fluidos

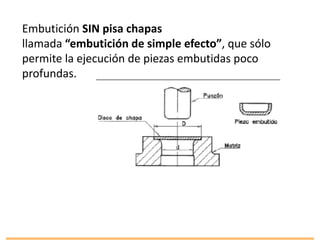

Embutición SIN pisa chapas
llamada “embutición de simple efecto”, que sólo
permite la ejecución de piezas embutidas poco
profundas.

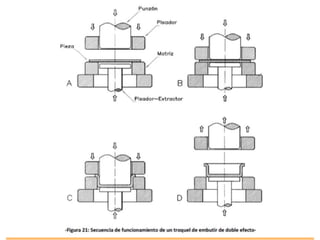

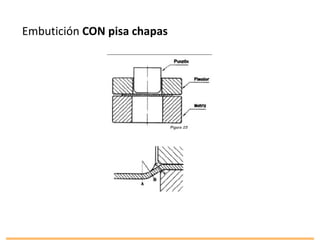

Embutición CON pisa chapas

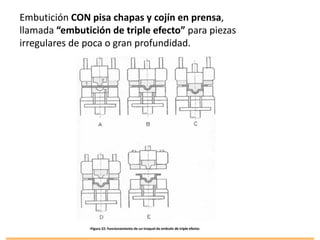

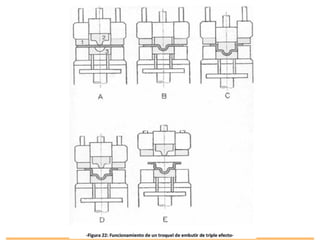

Embutición CON pisa chapas y cojín en prensa,
llamada “embutición de triple efecto” para piezas
irregulares de poca o gran profundidad.
Embutición mediante fluidos
Líquidos incompresibles realizan la presión. Membrana.

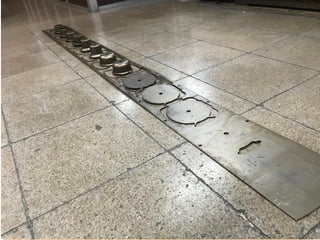

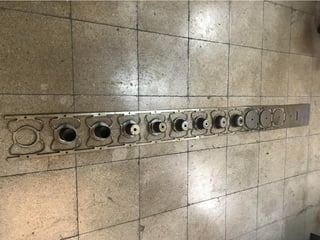

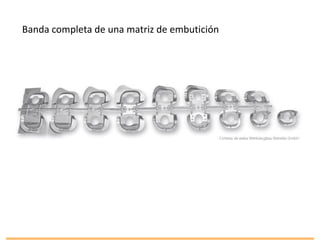

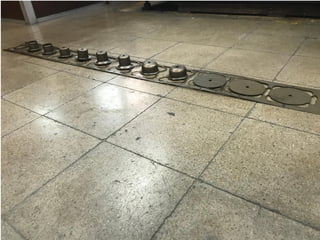

Banda completa de una matriz de embutición

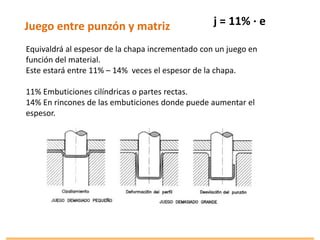

Juego entre punzón y matriz
Equivaldrá al espesor de la chapa incrementado con un juego en
función del material.
Este estará entre 11% – 14% veces el espesor de la chapa.
11% Embuticiones cilíndricas o partes rectas.
14% En rincones de las embuticiones donde puede aumentar el
espesor.
j = 11% · e

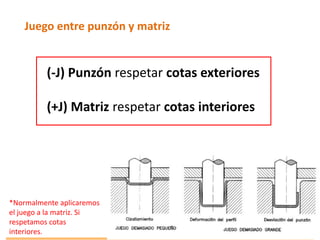

Juego entre punzón y matriz
*Normalmente aplicaremos
el juego a la matriz. Si
respetamos cotas
interiores.
(-J) Punzón respetar cotas exteriores
(+J) Matriz respetar cotas interiores

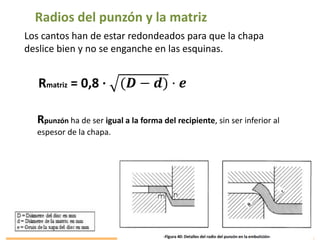

Radios del punzón y la matriz
Los cantos han de estar redondeados para que la chapa
deslice bien y no se enganche en las esquinas.
Rmatriz = 0,8 · (𝑫 − 𝒅) · 𝒆
Rpunzón ha de ser igual a la forma del recipiente, sin ser inferior al
espesor de la chapa.

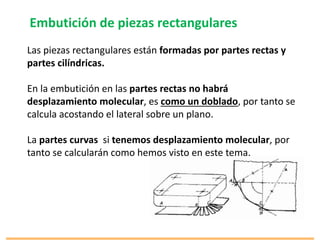

Embutición de piezas rectangulares
Las piezas rectangulares están formadas por partes rectas y
partes cilíndricas.
En la embutición en las partes rectas no habrá
desplazamiento molecular, es como un doblado, por tanto se
calcula acostando el lateral sobre un plano.
La partes curvas si tenemos desplazamiento molecular, por
tanto se calcularán como hemos visto en este tema.

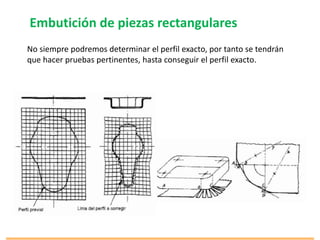

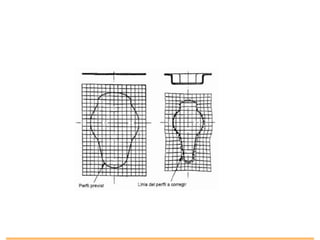

Embutición de piezas rectangulares
No siempre podremos determinar el perfil exacto, por tanto se tendrán
que hacer pruebas pertinentes, hasta conseguir el perfil exacto.

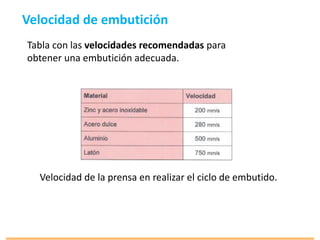

Velocidad de embutición
Tabla con las velocidades recomendadas para
obtener una embutición adecuada.
Velocidad de la prensa en realizar el ciclo de embutido.

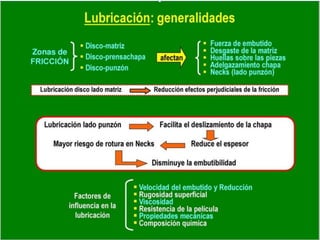

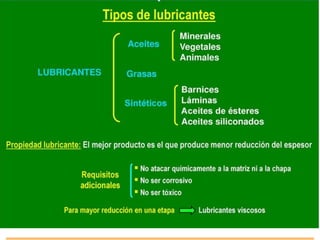

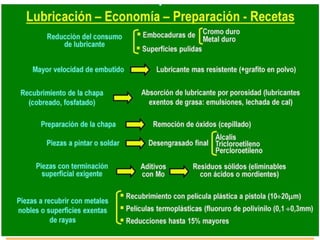

LUBRICACIÓN
Se trata de la interposición de un medio (Lubricante) entre dos superficies
en contacto que se deslizan, con el objeto de disminuir el rozamiento entre
las mismas.
La lubricación es esencial en esta operación y el orden de eficacia de mejor
a peor, de las diferentes formas de lubricar es el siguiente:
-Lubricación de la plancha sólo por el lado de la matriz.
-Lubricación de los dos lados de la plancha procurando no lubricar la parte
correspondiente a la base del punzón.
-Lubricación de la plancha en toda la superficie sólo por el lado del punzón.
-Ninguna lubricación.
Los sistemas de aplicación pueden ser por rodillo, pulverizador, pincel,
etc.
https://www.youtube.com/watch?v=QFHS7oCSqRU
https://www.youtube.com/watch?v=lP2gf5Ao-Lk Embutición ASTECO
https://www.youtube.com/watch?v=KHKPYLcMwH0 Explicación
https://www.youtube.com/watch?v=8_6-Xp-eO10 Min 3:20
https://www.youtube.com/watch?v=oyEGbqKH43I
https://www.youtube.com/watch?v=sVZrU2fEqow Cazuela completo
http://slideplayer.es/slide/12160672/ Presentación
https://www.youtube.com/watch?v=x3tb0rEdIqM Troquel progresivo
https://www.youtube.com/watch?v=E_kOnyopIsA Tapas NARGESA
https://www.youtube.com/watch?v=42_GZktpINY
https://www.youtube.com/watch?v=X_dpsOAEWXY Manual
https://www.youtube.com/watch?v=DrN1hZuDLqA Embutido y repujado
https://www.youtube.com/watch?v=LsWSr0rvEnE Forma más compleja
https://www.youtube.com/watch?v=kL3PLqe56po Carretilla
https://www.youtube.com/watch?v=PgTgrWp8vY4 NX pasando de un
sólido a xapa
http://de-duce-tu.blogspot.com.es/p/embuticion-2.html BLOG
https://www.youtube.com/watch?v=Fa8CRyCuqTg Latas alu.
https://www.youtube.com/watch?v=KHKPYLcMwH0 Explicación FINAL
6 Embutición.pdf
6 Embutición.pdf
6 Embutición.pdf
6 Embutición.pdf
6 Embutición.pdf
6 Embutición.pdf

Más contenido relacionado

La actualidad más candente

Metal casting process part 2
Metal casting process part 2Metal casting process part 2
Metal casting process part 2Dr. L K Bhagi

Forjado, doblado y embutido
Forjado, doblado y embutidoForjado, doblado y embutido
Forjado, doblado y embutidoRaquel Perales

91663493 troquelado-de-la-chapa-y-centro-de-corte
91663493 troquelado-de-la-chapa-y-centro-de-corte91663493 troquelado-de-la-chapa-y-centro-de-corte
91663493 troquelado-de-la-chapa-y-centro-de-corteTrung Quoc Le

Introduction to Rotary Lip Seals
Introduction to Rotary Lip SealsIntroduction to Rotary Lip Seals
Introduction to Rotary Lip SealsXavier Borras

super plastic forming- rubber pad forming
super plastic forming- rubber pad formingsuper plastic forming- rubber pad forming
super plastic forming- rubber pad formingPravinkumar

Internship Report-ISL-2012 Yaseen Raza
Internship Report-ISL-2012 Yaseen RazaInternship Report-ISL-2012 Yaseen Raza
Internship Report-ISL-2012 Yaseen RazaYaseen Raza

Squeeze casting process
Squeeze casting processSqueeze casting process
Squeeze casting processDipanshu Kawle

Gating system,characteristics,elementsand types of gating system by polayya c...
Gating system,characteristics,elementsand types of gating system by polayya c...Gating system,characteristics,elementsand types of gating system by polayya c...
Gating system,characteristics,elementsand types of gating system by polayya c...POLAYYA CHINTADA

UNIT 2 RESISTANCE WELDING PROCESSES
UNIT 2 RESISTANCE WELDING PROCESSESUNIT 2 RESISTANCE WELDING PROCESSES
UNIT 2 RESISTANCE WELDING PROCESSESLearnMech

Shell moulding and investment casting
Shell moulding and investment castingShell moulding and investment casting
Shell moulding and investment castingkhurb


La actualidad más candente (20)

Metal casting process part 2
Metal casting process part 2Metal casting process part 2
Metal casting process part 2

Wire drawing
Wire drawingWire drawing
Wire drawing

Stretch forming
Stretch formingStretch forming
Stretch forming

Forjado, doblado y embutido
Forjado, doblado y embutidoForjado, doblado y embutido
Forjado, doblado y embutido

91663493 troquelado-de-la-chapa-y-centro-de-corte
91663493 troquelado-de-la-chapa-y-centro-de-corte91663493 troquelado-de-la-chapa-y-centro-de-corte
91663493 troquelado-de-la-chapa-y-centro-de-corte

Fresadora
FresadoraFresadora
Fresadora

Press machines ppt
Press machines pptPress machines ppt
Press machines ppt

Introduction to Rotary Lip Seals
Introduction to Rotary Lip SealsIntroduction to Rotary Lip Seals
Introduction to Rotary Lip Seals

Hot Rolling Process
Hot Rolling ProcessHot Rolling Process
Hot Rolling Process

super plastic forming- rubber pad forming
super plastic forming- rubber pad formingsuper plastic forming- rubber pad forming
super plastic forming- rubber pad forming

Ch 8 grinding machines
Ch 8 grinding machines  Ch 8 grinding machines
Ch 8 grinding machines

Centrifugal casting
Centrifugal castingCentrifugal casting
Centrifugal casting

Internship Report-ISL-2012 Yaseen Raza
Internship Report-ISL-2012 Yaseen RazaInternship Report-ISL-2012 Yaseen Raza
Internship Report-ISL-2012 Yaseen Raza

Squeeze casting process
Squeeze casting processSqueeze casting process
Squeeze casting process

PROCESO DE TREFILADO
PROCESO DE TREFILADOPROCESO DE TREFILADO
PROCESO DE TREFILADO

Metal rolling
Metal rollingMetal rolling
Metal rolling

Gating system,characteristics,elementsand types of gating system by polayya c...
Gating system,characteristics,elementsand types of gating system by polayya c...Gating system,characteristics,elementsand types of gating system by polayya c...
Gating system,characteristics,elementsand types of gating system by polayya c...

UNIT 2 RESISTANCE WELDING PROCESSES
UNIT 2 RESISTANCE WELDING PROCESSESUNIT 2 RESISTANCE WELDING PROCESSES
UNIT 2 RESISTANCE WELDING PROCESSES

Shell moulding and investment casting
Shell moulding and investment castingShell moulding and investment casting
Shell moulding and investment casting

Proceso de Extrusión de Metales / Procesos de Manufactura
Proceso de Extrusión de Metales / Procesos de ManufacturaProceso de Extrusión de Metales / Procesos de Manufactura
Proceso de Extrusión de Metales / Procesos de Manufactura


Similar a 6 Embutición.pdf

Embutido Corte Y Troquelado
Embutido Corte Y TroqueladoEmbutido Corte Y Troquelado
Embutido Corte Y TroqueladoOscar Umba

PresentacióN Troquelado Para Blog
PresentacióN Troquelado Para BlogPresentacióN Troquelado Para Blog
PresentacióN Troquelado Para BlogOscar Umba

Selección insertos de torneado
Selección insertos de torneadoSelección insertos de torneado
Selección insertos de torneadohugosantotome

Diseño de estampado de matrices
Diseño de estampado de matricesDiseño de estampado de matrices
Diseño de estampado de matricesMateoLeonidez

Tipos de fresado (2.2)
Tipos de fresado (2.2)Tipos de fresado (2.2)
Tipos de fresado (2.2)carloslosa

Plegado de chapa apuntes y ejemplos.pptx
Plegado de chapa apuntes y ejemplos.pptxPlegado de chapa apuntes y ejemplos.pptx
Plegado de chapa apuntes y ejemplos.pptxAntonioGarcia712873

Fresado fuerza, potencia, cabezal divisor (4)
Fresado fuerza, potencia, cabezal divisor (4)Fresado fuerza, potencia, cabezal divisor (4)
Fresado fuerza, potencia, cabezal divisor (4)carloslosa

Procesos de-forjado-doblado-y-embutido-varela
Procesos de-forjado-doblado-y-embutido-varelaProcesos de-forjado-doblado-y-embutido-varela
Procesos de-forjado-doblado-y-embutido-varelaEDUCACION ELEMENTAL

Matriz progresiva-Lic. Edgardo Faletti/2014
Matriz progresiva-Lic. Edgardo Faletti/2014Matriz progresiva-Lic. Edgardo Faletti/2014
Matriz progresiva-Lic. Edgardo Faletti/2014INSPT-UTN

Diseño avanzado de sartas de perforación 2-2013
Diseño avanzado de sartas de perforación 2-2013Diseño avanzado de sartas de perforación 2-2013
Diseño avanzado de sartas de perforación 2-2013Eduardo Hernández

TEMA 2 tornillos de potencia .pptx
TEMA 2 tornillos de potencia .pptxTEMA 2 tornillos de potencia .pptx
TEMA 2 tornillos de potencia .pptxLeonardoLen25


Similar a 6 Embutición.pdf (20)

Embutido Corte Y Troquelado
Embutido Corte Y TroqueladoEmbutido Corte Y Troquelado
Embutido Corte Y Troquelado

PresentacióN Troquelado Para Blog
PresentacióN Troquelado Para BlogPresentacióN Troquelado Para Blog
PresentacióN Troquelado Para Blog

Selección insertos de torneado
Selección insertos de torneadoSelección insertos de torneado
Selección insertos de torneado

ACTIVIDAD DE TORNILLO
ACTIVIDAD DE TORNILLO ACTIVIDAD DE TORNILLO
ACTIVIDAD DE TORNILLO

Roscas
RoscasRoscas
Roscas

Diseño de estampado de matrices
Diseño de estampado de matricesDiseño de estampado de matrices
Diseño de estampado de matrices

informacion de posibles procesos de acabado
informacion de posibles procesos de acabadoinformacion de posibles procesos de acabado
informacion de posibles procesos de acabado

Tipos de fresado (2.2)
Tipos de fresado (2.2)Tipos de fresado (2.2)
Tipos de fresado (2.2)

forjado
forjadoforjado
forjado

Fresado
Fresado Fresado
Fresado

Extrusin.pdf
Extrusin.pdfExtrusin.pdf
Extrusin.pdf

Conf chapa
Conf chapaConf chapa
Conf chapa

Plegado de chapa apuntes y ejemplos.pptx
Plegado de chapa apuntes y ejemplos.pptxPlegado de chapa apuntes y ejemplos.pptx
Plegado de chapa apuntes y ejemplos.pptx

Laminado plano y su análisis
Laminado plano y su análisisLaminado plano y su análisis
Laminado plano y su análisis

Fresado fuerza, potencia, cabezal divisor (4)
Fresado fuerza, potencia, cabezal divisor (4)Fresado fuerza, potencia, cabezal divisor (4)
Fresado fuerza, potencia, cabezal divisor (4)

Procesos de-forjado-doblado-y-embutido-varela
Procesos de-forjado-doblado-y-embutido-varelaProcesos de-forjado-doblado-y-embutido-varela
Procesos de-forjado-doblado-y-embutido-varela

Uniones no permanentes TECSUP.pdf
Uniones no permanentes TECSUP.pdfUniones no permanentes TECSUP.pdf
Uniones no permanentes TECSUP.pdf

Matriz progresiva-Lic. Edgardo Faletti/2014
Matriz progresiva-Lic. Edgardo Faletti/2014Matriz progresiva-Lic. Edgardo Faletti/2014
Matriz progresiva-Lic. Edgardo Faletti/2014

Diseño avanzado de sartas de perforación 2-2013
Diseño avanzado de sartas de perforación 2-2013Diseño avanzado de sartas de perforación 2-2013
Diseño avanzado de sartas de perforación 2-2013

TEMA 2 tornillos de potencia .pptx
TEMA 2 tornillos de potencia .pptxTEMA 2 tornillos de potencia .pptx
TEMA 2 tornillos de potencia .pptx


Último

13.05)PRIMER GRUPO CARNES 2024 - RELACION DE FOTOS CORRECTAS.pdf
13.05)PRIMER GRUPO CARNES 2024 - RELACION DE FOTOS CORRECTAS.pdf13.05)PRIMER GRUPO CARNES 2024 - RELACION DE FOTOS CORRECTAS.pdf
13.05)PRIMER GRUPO CARNES 2024 - RELACION DE FOTOS CORRECTAS.pdfvictoralejandroayala2

Presentación Proyecto Trabajo Creativa Profesional Azul.pdf
Presentación Proyecto Trabajo Creativa Profesional Azul.pdfPresentación Proyecto Trabajo Creativa Profesional Azul.pdf
Presentación Proyecto Trabajo Creativa Profesional Azul.pdfl21450226

Dominio de internet, materia de diseño web
Dominio de internet, materia de diseño webDominio de internet, materia de diseño web
Dominio de internet, materia de diseño webJAIMEROLANDOESPINURR

MAPA ORGANIZACIONAL DE LA ESTRUCTURA DEL SENA
MAPA ORGANIZACIONAL DE LA ESTRUCTURA DEL SENAMAPA ORGANIZACIONAL DE LA ESTRUCTURA DEL SENA
MAPA ORGANIZACIONAL DE LA ESTRUCTURA DEL SENAJhonGomez100

Planos seriados, conceptos, caracterización y aplicaciones
Planos seriados, conceptos, caracterización y aplicacionesPlanos seriados, conceptos, caracterización y aplicaciones
Planos seriados, conceptos, caracterización y aplicacionesthauromaniko

Teorías y Análisis para la arquitectura contemporánea
Teorías y Análisis para la arquitectura contemporáneaTeorías y Análisis para la arquitectura contemporánea
Teorías y Análisis para la arquitectura contemporáneaMendezAlvirdeAdalidA

presentacion medicina y salud ilustrativo infantil celeste.pdf
presentacion medicina y salud ilustrativo infantil celeste.pdfpresentacion medicina y salud ilustrativo infantil celeste.pdf
presentacion medicina y salud ilustrativo infantil celeste.pdfLisbethraquelGutierr1

Guía para la gestion de Proyectos ISO 21500 y PMBOK.pdf
Guía para la gestion de Proyectos ISO 21500 y PMBOK.pdfGuía para la gestion de Proyectos ISO 21500 y PMBOK.pdf
Guía para la gestion de Proyectos ISO 21500 y PMBOK.pdfssuser099d3b

UBICACIÓN GEOGRÁFICA DEL PERÚ EN AMÉRICA Y EL MUNDO.pptx
UBICACIÓN GEOGRÁFICA DEL PERÚ EN AMÉRICA Y EL MUNDO.pptxUBICACIÓN GEOGRÁFICA DEL PERÚ EN AMÉRICA Y EL MUNDO.pptx
UBICACIÓN GEOGRÁFICA DEL PERÚ EN AMÉRICA Y EL MUNDO.pptxamadordonatocruztrej

ARQUITECTURA DE SOFTWARE,en el la tecnología
ARQUITECTURA DE SOFTWARE,en el la tecnologíaARQUITECTURA DE SOFTWARE,en el la tecnología
ARQUITECTURA DE SOFTWARE,en el la tecnologíacastrogonzalezmarici

Clase teorica mamposteria via seca y humeda.pdf
Clase teorica mamposteria  via seca y humeda.pdfClase teorica mamposteria  via seca y humeda.pdf
Clase teorica mamposteria via seca y humeda.pdfalozdan

presentación antigua grecia y su arquitectura
presentación antigua grecia y su arquitecturapresentación antigua grecia y su arquitectura
presentación antigua grecia y su arquitecturaCLAUDIAYANNETHROSALE

GUIA DE TRABAJO DE CAMPO, pantanos de villa, chorrllos
GUIA DE TRABAJO DE CAMPO, pantanos de villa, chorrllosGUIA DE TRABAJO DE CAMPO, pantanos de villa, chorrllos
GUIA DE TRABAJO DE CAMPO, pantanos de villa, chorrllosyancarlospaguadaluna1

Sofia Moreno Mapa Mental. Sistema Politico
Sofia Moreno Mapa Mental. Sistema PoliticoSofia Moreno Mapa Mental. Sistema Politico
Sofia Moreno Mapa Mental. Sistema Politicosoficmorenof

TECNOLOGIA ARQUITECTONICA - CASO IQUITOS - PERU
TECNOLOGIA ARQUITECTONICA - CASO IQUITOS - PERUTECNOLOGIA ARQUITECTONICA - CASO IQUITOS - PERU
TECNOLOGIA ARQUITECTONICA - CASO IQUITOS - PERUAlexander VA

Organizador Grafico Conceptual Doodle Multicolor_20240511_194122_0000.pdf
Organizador Grafico Conceptual Doodle Multicolor_20240511_194122_0000.pdfOrganizador Grafico Conceptual Doodle Multicolor_20240511_194122_0000.pdf
Organizador Grafico Conceptual Doodle Multicolor_20240511_194122_0000.pdfpayesjorge17

kalho .pptx.....................................
kalho .pptx.....................................kalho .pptx.....................................
kalho .pptx.....................................kyloram2020


Último (17)

13.05)PRIMER GRUPO CARNES 2024 - RELACION DE FOTOS CORRECTAS.pdf
13.05)PRIMER GRUPO CARNES 2024 - RELACION DE FOTOS CORRECTAS.pdf13.05)PRIMER GRUPO CARNES 2024 - RELACION DE FOTOS CORRECTAS.pdf
13.05)PRIMER GRUPO CARNES 2024 - RELACION DE FOTOS CORRECTAS.pdf

Presentación Proyecto Trabajo Creativa Profesional Azul.pdf
Presentación Proyecto Trabajo Creativa Profesional Azul.pdfPresentación Proyecto Trabajo Creativa Profesional Azul.pdf
Presentación Proyecto Trabajo Creativa Profesional Azul.pdf

Dominio de internet, materia de diseño web
Dominio de internet, materia de diseño webDominio de internet, materia de diseño web
Dominio de internet, materia de diseño web

MAPA ORGANIZACIONAL DE LA ESTRUCTURA DEL SENA
MAPA ORGANIZACIONAL DE LA ESTRUCTURA DEL SENAMAPA ORGANIZACIONAL DE LA ESTRUCTURA DEL SENA
MAPA ORGANIZACIONAL DE LA ESTRUCTURA DEL SENA

Planos seriados, conceptos, caracterización y aplicaciones
Planos seriados, conceptos, caracterización y aplicacionesPlanos seriados, conceptos, caracterización y aplicaciones
Planos seriados, conceptos, caracterización y aplicaciones

Teorías y Análisis para la arquitectura contemporánea
Teorías y Análisis para la arquitectura contemporáneaTeorías y Análisis para la arquitectura contemporánea
Teorías y Análisis para la arquitectura contemporánea

presentacion medicina y salud ilustrativo infantil celeste.pdf
presentacion medicina y salud ilustrativo infantil celeste.pdfpresentacion medicina y salud ilustrativo infantil celeste.pdf
presentacion medicina y salud ilustrativo infantil celeste.pdf

Guía para la gestion de Proyectos ISO 21500 y PMBOK.pdf
Guía para la gestion de Proyectos ISO 21500 y PMBOK.pdfGuía para la gestion de Proyectos ISO 21500 y PMBOK.pdf
Guía para la gestion de Proyectos ISO 21500 y PMBOK.pdf

UBICACIÓN GEOGRÁFICA DEL PERÚ EN AMÉRICA Y EL MUNDO.pptx
UBICACIÓN GEOGRÁFICA DEL PERÚ EN AMÉRICA Y EL MUNDO.pptxUBICACIÓN GEOGRÁFICA DEL PERÚ EN AMÉRICA Y EL MUNDO.pptx
UBICACIÓN GEOGRÁFICA DEL PERÚ EN AMÉRICA Y EL MUNDO.pptx

ARQUITECTURA DE SOFTWARE,en el la tecnología
ARQUITECTURA DE SOFTWARE,en el la tecnologíaARQUITECTURA DE SOFTWARE,en el la tecnología
ARQUITECTURA DE SOFTWARE,en el la tecnología

Clase teorica mamposteria via seca y humeda.pdf
Clase teorica mamposteria  via seca y humeda.pdfClase teorica mamposteria  via seca y humeda.pdf
Clase teorica mamposteria via seca y humeda.pdf

presentación antigua grecia y su arquitectura
presentación antigua grecia y su arquitecturapresentación antigua grecia y su arquitectura
presentación antigua grecia y su arquitectura

GUIA DE TRABAJO DE CAMPO, pantanos de villa, chorrllos
GUIA DE TRABAJO DE CAMPO, pantanos de villa, chorrllosGUIA DE TRABAJO DE CAMPO, pantanos de villa, chorrllos
GUIA DE TRABAJO DE CAMPO, pantanos de villa, chorrllos

Sofia Moreno Mapa Mental. Sistema Politico
Sofia Moreno Mapa Mental. Sistema PoliticoSofia Moreno Mapa Mental. Sistema Politico
Sofia Moreno Mapa Mental. Sistema Politico

TECNOLOGIA ARQUITECTONICA - CASO IQUITOS - PERU
TECNOLOGIA ARQUITECTONICA - CASO IQUITOS - PERUTECNOLOGIA ARQUITECTONICA - CASO IQUITOS - PERU
TECNOLOGIA ARQUITECTONICA - CASO IQUITOS - PERU

Organizador Grafico Conceptual Doodle Multicolor_20240511_194122_0000.pdf
Organizador Grafico Conceptual Doodle Multicolor_20240511_194122_0000.pdfOrganizador Grafico Conceptual Doodle Multicolor_20240511_194122_0000.pdf
Organizador Grafico Conceptual Doodle Multicolor_20240511_194122_0000.pdf

kalho .pptx.....................................
kalho .pptx.....................................kalho .pptx.....................................
kalho .pptx.....................................


6 Embutición.pdf

  • 3.
  • 4.

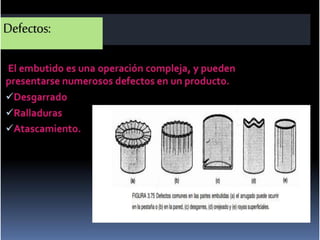

  • 5.

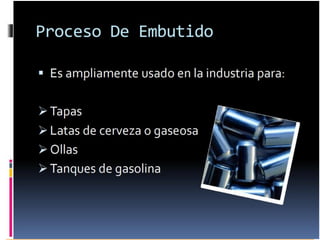

  • 6.
  • 7.

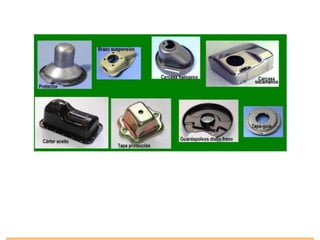

  • 9.
  • 10.
  • 11.

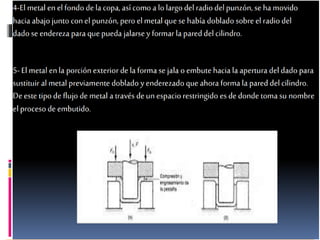

  • 12.

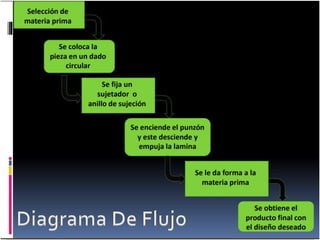

  • 13.

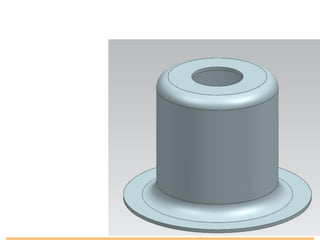

  • 14.
  • 15. Fuerza de embutición Fuerza de fijación (disco) Fuerza de extracción Fe = (3,5 D – 3d) e · σr Fs = p · S Fex = 10% Fe
  • 16. FUERZAS QUE INTERVIENEN DURANTE LA EMBUTICIÓN La chapa se ve sometida a esfuerzos muy complejos de compresión, tangenciales y de tracción en sentido radial. La máxima fuerza de compresión se sitúa cerca del borde. La máxima fuerza de tracción está localizada en una zona próxima a la curvatura del canto. Para que haya embutición sin desgarro es preciso que el fondo resista la presión del punzón; por lo tanto, esta presión ha de ser inferior a la resistencia del fondo al arranque. Tomando como base de cálculo la fuerza F necesaria para cortar el fondo, se puede admitir que la fuerza de embutición no debe sobrepasar la mitad del valor de esta fuerza F, para una embutición de doble efecto.
  • 17. FUERZAS QUE INTERVIENEN DURANTE LA EMBUTICIÓN
  • 18.
  • 19. Desarrollo de un cuerpo de revolución para calcular el diámetro de la chapa (disco). Calcular el diámetro del disco Para calcular el diámetro tendremos que igualar las superficies de la chapa antes y después de la embutición.
  • 20. *Existen tablas con las medidas de cuerpos de revolución más comunes.
  • 21. Diámetro disco piezas de revolución
  • 22.
  • 23.
  • 24. Embuticiones sucesivas Por la dificultad de obtener embuticiones profundas de una sola vez, realizaremos diferentes pasadas con el objetivo de NO sobrepasar la resistencia del material.
  • 25. Tabla con el grado de embutición según la relación entre altura y diámetro del recipiente según materiales. h – Altura embutición d – diámetro embutición D – Diámetro disco 𝒉 = D2 – d2 𝟒 · 𝐝 d1 = k0 · D d2 = k1 · d1
  • 26. Calcular diámetro del disco de aportación de material y número de pasadas para embutir un acero normal. También los diámetros y alturas de embutición de cada pasada. 𝒉 = D2 – d2 𝟒 · 𝐝
  • 27. + +
  • 28.
  • 29.
  • 30. Calcular: - Diámetro del disco de aportación - Número de pasadas para realizar la embutición - Los diámetros y alturas de embutición de cada pasada - Fuerzas - Radios punzón y matriz - Juego
  • 31. FORMAS EN QUE SE PUEDEN EFECTUAR LAS EMBUTICIONES Embutición SIN pisa chapas Embutición CON pisa chapas Embutición CON pisa chapas y cojín en prensa Embutición mediante fluidos
  • 32. Embutición SIN pisa chapas llamada “embutición de simple efecto”, que sólo permite la ejecución de piezas embutidas poco profundas.
  • 33.
  • 35.
  • 36. Embutición CON pisa chapas y cojín en prensa, llamada “embutición de triple efecto” para piezas irregulares de poca o gran profundidad.
  • 37.
  • 38. Embutición mediante fluidos Líquidos incompresibles realizan la presión. Membrana.
  • 39. Banda completa de una matriz de embutición
  • 40. Juego entre punzón y matriz Equivaldrá al espesor de la chapa incrementado con un juego en función del material. Este estará entre 11% – 14% veces el espesor de la chapa. 11% Embuticiones cilíndricas o partes rectas. 14% En rincones de las embuticiones donde puede aumentar el espesor. j = 11% · e
  • 41. Juego entre punzón y matriz *Normalmente aplicaremos el juego a la matriz. Si respetamos cotas interiores. (-J) Punzón respetar cotas exteriores (+J) Matriz respetar cotas interiores
  • 42. Radios del punzón y la matriz Los cantos han de estar redondeados para que la chapa deslice bien y no se enganche en las esquinas. Rmatriz = 0,8 · (𝑫 − 𝒅) · 𝒆 Rpunzón ha de ser igual a la forma del recipiente, sin ser inferior al espesor de la chapa.

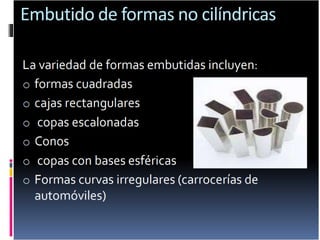

  • 43. Embutición de piezas rectangulares Las piezas rectangulares están formadas por partes rectas y partes cilíndricas. En la embutición en las partes rectas no habrá desplazamiento molecular, es como un doblado, por tanto se calcula acostando el lateral sobre un plano. La partes curvas si tenemos desplazamiento molecular, por tanto se calcularán como hemos visto en este tema.
  • 44. Embutición de piezas rectangulares No siempre podremos determinar el perfil exacto, por tanto se tendrán que hacer pruebas pertinentes, hasta conseguir el perfil exacto.
  • 45.
  • 46. Velocidad de embutición Tabla con las velocidades recomendadas para obtener una embutición adecuada. Velocidad de la prensa en realizar el ciclo de embutido.
  • 47. LUBRICACIÓN Se trata de la interposición de un medio (Lubricante) entre dos superficies en contacto que se deslizan, con el objeto de disminuir el rozamiento entre las mismas. La lubricación es esencial en esta operación y el orden de eficacia de mejor a peor, de las diferentes formas de lubricar es el siguiente: -Lubricación de la plancha sólo por el lado de la matriz. -Lubricación de los dos lados de la plancha procurando no lubricar la parte correspondiente a la base del punzón. -Lubricación de la plancha en toda la superficie sólo por el lado del punzón. -Ninguna lubricación. Los sistemas de aplicación pueden ser por rodillo, pulverizador, pincel, etc. https://www.youtube.com/watch?v=QFHS7oCSqRU
  • 48.
  • 49.
  • 50.
  • 51. https://www.youtube.com/watch?v=lP2gf5Ao-Lk Embutición ASTECO https://www.youtube.com/watch?v=KHKPYLcMwH0 Explicación https://www.youtube.com/watch?v=8_6-Xp-eO10 Min 3:20 https://www.youtube.com/watch?v=oyEGbqKH43I https://www.youtube.com/watch?v=sVZrU2fEqow Cazuela completo http://slideplayer.es/slide/12160672/ Presentación https://www.youtube.com/watch?v=x3tb0rEdIqM Troquel progresivo https://www.youtube.com/watch?v=E_kOnyopIsA Tapas NARGESA https://www.youtube.com/watch?v=42_GZktpINY https://www.youtube.com/watch?v=X_dpsOAEWXY Manual https://www.youtube.com/watch?v=DrN1hZuDLqA Embutido y repujado https://www.youtube.com/watch?v=LsWSr0rvEnE Forma más compleja https://www.youtube.com/watch?v=kL3PLqe56po Carretilla https://www.youtube.com/watch?v=PgTgrWp8vY4 NX pasando de un sólido a xapa http://de-duce-tu.blogspot.com.es/p/embuticion-2.html BLOG https://www.youtube.com/watch?v=Fa8CRyCuqTg Latas alu. https://www.youtube.com/watch?v=KHKPYLcMwH0 Explicación FINAL
