7 hidrostatica
- 1. UNIVERSIDAD ARZOBISPO LOAYZA HIDROSTATICA Y HIDRAMICA
- 2. CONTENIDOS • Introducción • Fluidos • Hidrostática • Densidad relativa y peso específico • Presión .Presión Hidrostática • Ley de Pascal • Arquímedes • Tensión Superficial • Hidrodinámica
- 3. INTRODUCCIÓN La Mecánica deFluidos desempeñan un papel crucial en muchos aspectos de la vida cotidiana.los bebemos, respiramos y nadamos en ellos, circulan por nuestro organismo y controlan el clima. Los aviones vuelan en ellos y los barcos flotan en ellos.
- 4. FLUIDOS Un fluido escualquier sustancia que puede fluir y adaptarse a la forma del recipiente que los contiene. Ejemplo: los líquidos , los gases.
- 5. HIDROSTATICA Estudia a los Fluidos en reposo. Densidad Volumétrica.-Se define como la masa sobre el volumen.
- 7.
- 8. Densidad relativa ρr=ρ/ρH2O Peso Especifico ʏ =mg/V=ρg
- 9. PRESION La presión sedefine como la fuerza sobre el área. Ejemplo: Mas área menos presión.
- 10. La presión cuandoel área no es uniforme
- 11. Medida de lapresión atmosférica
- 12. Presión relativa yPresión absoluta
- 13.
- 14. Unidades de Presión En el sistema internacional: Pascal Pa=N/m 2 Otras unidades: 1atm =760Torr=1,013 x 105Pa 1Psi=Libf/pie2 (absoluta) 1Psi=Libf/pulg2 (manométrica)
- 15. Ejemplo: 1.Presión en labase de un volumen de agua de 2m,2m,0,3m

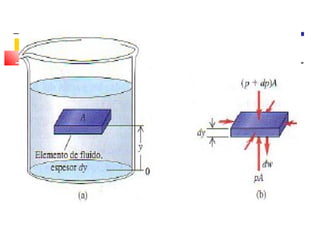

- 16. PRESIÓN HIDROSTATICA Cuando unrecipiente contiene un líquido en reposo todos los puntos de las paredes del recipiente así como los puntos del interior del líquido están sometidos a una presión cuyo valor depende exclusivamente de la profundidad, todos los puntos que están a la misma profundidad soportan la misma presión hidrostática.
- 19.
- 20. EJEMPLOS 1.A un tubode vidrio en U abierto en ambos extremos llena un poco de agua con colorante (para la visibilidad). Después vierte sobre el agua una pequeña cantidad de la muestra del aceite en un lado del. ¿Cuál es la densidad del aceite en términos de la densidad del agua y de h1 y de h2?

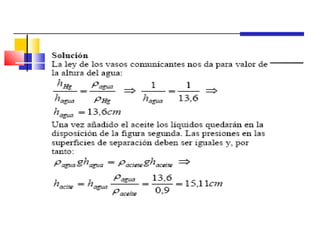

- 21. 2.En unos vasoscomunicantes hay agua y mercurio. La diferencia de alturas de los niveles del mercurio en los vasos es h =1cm. Calcular la altura de aceite que se debe añadir por la rama de mercurio mismo. Densidad del mercurio = 13,6 g/cm3.Densidad del aceite = 0,9 g/cm3.
- 23. LEY DE PASCAL Uncambio en la presión aplicada a un fluido es trasmitido a todo los puntos del fluido ya las paredes del recipiente que lo contiene.
- 25.
- 27. Ejemplos Un estudiante flotaen un lago salado con un tercio de su cuerpo sobre la superficie. Si la densidad de su cuerpo es 970 kg/m3, ¿cuál es la densidad del agua del lago?
- 28. Tensión superficial La tensión superficial se debe a que las moléculas del liquido ejercen fuerzas de atracción entre si, pero una molécula en la superficie es atraída hacia el volumen. Por ello, el liquido tiende a reducir al mínimo su área superficial tal como hace una membrana.

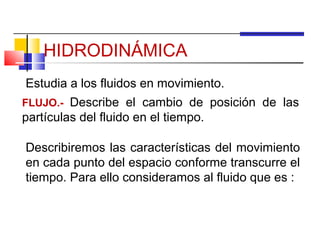

- 31. HIDRODINÁMICA Estudia a losfluidos en movimiento. FLUJO.- Describe el cambio de posición de las partículas del fluido en el tiempo. Describiremos las características del movimiento en cada punto del espacio conforme transcurre el tiempo. Para ello consideramos al fluido que es :
- 32. HIDRODINÁMICA Estudia alos fluidos en movimiento. FLUJO.- Describe el cambio de posición de las partículas del fluido en el tiempo. Describiremos las características del movimiento en cada punto del espacio conforme transcurre el tiempo. Para ello consideramos al fluido que es :
- 33. Es laminar, laslíneas de flujo no se cruzan. No es rrotacional, el fluido no presenta turbulencia, como la se observa en el grafico.
- 34. Además no escompresible y tampoco viscoso.
- 35.
- 36.
- 37.
- 38. REFERENCIA BIBLIOGRAFICA -Física paralas Ciencias de la Vida ;A. Cromer
