Este documento presenta un análisis estructural de una armadura Howe que soporta un techo. Se pide: a) dibujar el diagrama de cuerpo libre, b) determinar las reacciones en los apoyos A y G, c) determinar las fuerzas axiales en las barras. También se pide determinar los esfuerzos en las barras EF, DF y EG usando el método de secciones, dado que DF mide 4m y DE 3m.

1. Análisis Estructural
ARMADURAS

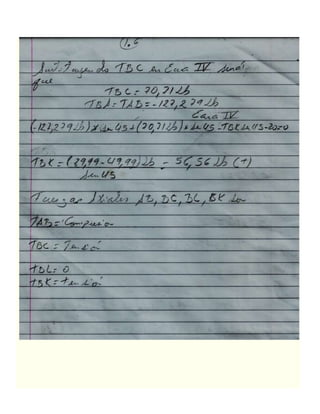

1.- La Armadura HOWE mostrada se utiliza para soportar un Techo. Suponga Los Apoyos

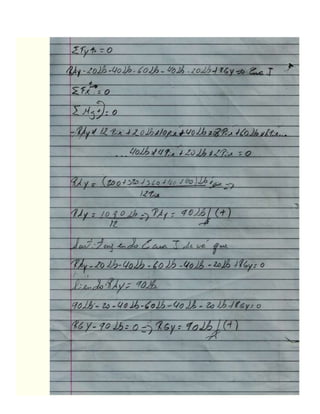

en A y G como soportes de Rodillos. a) Dibuje diagrama de cuerpo libre b) Determine las
Reacciones en los apoyos A y G, c) Determine las fuerzas Axiales en las barras AB , BC, BL,
BK

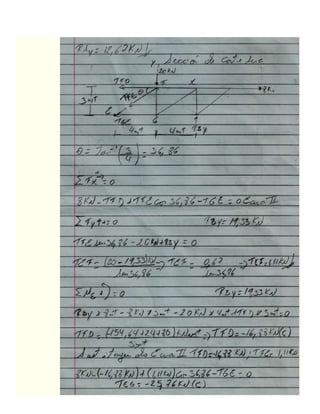

2).- Determine por Método de Secciones (corte) los esfuerzos a que están sometidos las
barras EF, DF, Y EG de la figura. Si DF = 4 mts. y DE = 3 mts, simétrica en su forma. NOTA:
Apoyo RB es Rodante (móvil)
Nombre Omar Mendoza
C.I:20670309
Mecánica Mantto
A
B
C
D
G
2pie 2pie 2pie2pie2pie2pie
20 lb20 lb
40 lb40 lb
60 lb
6pie
KL
RA RB
12Kn 20Kn
8Kn
E
FD
G

8. 2).- Determine por Método de Secciones (corte) los esfuerzos a que están sometidos las
barras EF, DF, Y EG de la figura. Si DF = 4 mts. y DE = 3 mts, simétrica en su forma. NOTA:
Apoyo RB es Rodante (móvil)
RA RB
12Kn 20Kn
8Kn
E
FD
G
