Este documento describe las condiciones y procedimientos para acoplar alternadores en paralelo. Para un acoplamiento exitoso, los alternadores deben tener igual frecuencia, igual valor eficaz de fuerza electromotriz y la misma sucesión de fases. El procedimiento involucra sincronizar la velocidad del alternador con la frecuencia de red, ajustar la excitación para que la tensión del alternador sea ligeramente mayor que la de red, y luego afinar la igualdad de frecuencias y tensiones mientras se observa el sincronoscopio.

1. UNIVERSIDAD TÉCNICA DE AMBATO
FISEI
MÁQUINAS ELÉCTRICAS
TEMA: FUNCIONAMIENTO DE ALTERNADORES EN
PARALELO
Docente: Ing. César Rosero
csarosero2003@yahoo.es

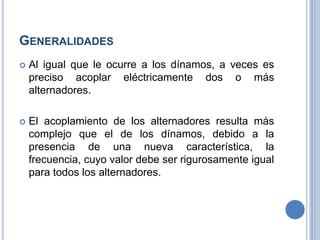

2. GENERALIDADES
 Al igual que le ocurre a los dínamos, a veces es
preciso acoplar eléctricamente dos o más
alternadores.
 El acoplamiento de los alternadores resulta más
complejo que el de los dínamos, debido a la
presencia de una nueva característica, la
frecuencia, cuyo valor debe ser rigurosamente igual
para todos los alternadores.

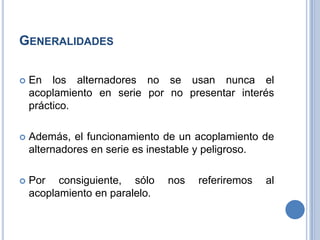

3. GENERALIDADES
 En los alternadores no se usan nunca el
acoplamiento en serie por no presentar interés
práctico.
 Además, el funcionamiento de un acoplamiento de
alternadores en serie es inestable y peligroso.
 Por consiguiente, sólo nos referiremos al
acoplamiento en paralelo.

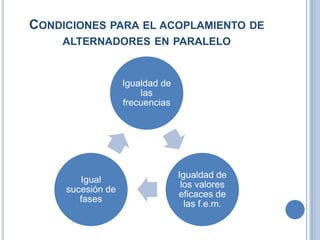

5. CONDICIONES PARA EL ACOPLAMIENTO DE
ALTERNADORES EN PARALELO
Igualdad de
las
frecuencias
Igualdad de
los valores
eficaces de
las f.e.m.
Igual
sucesión de
fases

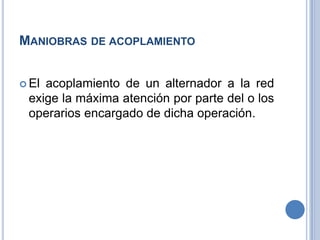

7. MANIOBRAS DE ACOPLAMIENTO
 El acoplamiento de un alternador a la red
exige la máxima atención por parte del o los
operarios encargado de dicha operación.

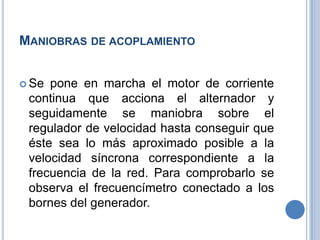

8. MANIOBRAS DE ACOPLAMIENTO
 Se pone en marcha el motor de corriente
continua que acciona el alternador y
seguidamente se maniobra sobre el
regulador de velocidad hasta conseguir que
éste sea lo más aproximado posible a la
velocidad síncrona correspondiente a la
frecuencia de la red. Para comprobarlo se
observa el frecuencímetro conectado a los
bornes del generador.

9. MANIOBRAS DE ACOPLAMIENTO
 Se maniobra el reóstato que regula la
intensidad de la corriente de excitación que
recorre las bobinas inductoras hasta
conseguir que la fuerza electromotriz
generada en el bobinado inducido del
alternador (medida por su voltímetro V) sea
algo superior que la tensión de la red.

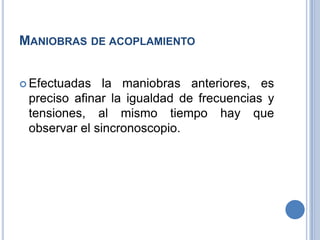

10. MANIOBRAS DE ACOPLAMIENTO
 Efectuadas la maniobras anteriores, es
preciso afinar la igualdad de frecuencias y
tensiones, al mismo tiempo hay que
observar el sincronoscopio.
