1. Artefactos en ultrasonido
Dehni Alejandra Calderón Rivera

2. Definición
 Son anomalías de imagen que alteran la realidad pudiendo
inducir a error reduciendo su valor diagnóstico.
 En algunas ocasiones pueden facilitar la realización del
diagnóstico.

3. bueno Malo Feo
Sombra acústica
posterior
Refuerzo posterior
Cola de cometa
Refracción
Reververación
Reflectores
anisótropicos
Sónico de velocidad
En espejo
Movimiento
Ruido eléctrico

4. Sombra acústica posterior
 Zonas sin ecos detrás de
estructuras que reflejan
sonido
 Interfaz muy reflexiva
 La sombra por refracción o
sombra por ángulo crítico
se observa con objetos de
superficie curva Ej. Diáfisis
de un húmero)

5.  Ángulo Crítico:
musculoesqueletico
 Sombra sucia : gas en
tejidos

6. Refuerzo posterior
 Aumento en la amplitud de
los ecos que se genera tras
atravesar una estructura
anecoica
 Se da detrás de estructuras
que contienen líquido

7. Cola de cometa
 Ocurre cuando el haz choca
contra una interfase estrecha
y muy ecogénica
apareciendo detrás de esta
interfase una serie de ecos
lineales.
 Es muy característico de los
adenomiomas de pared
vesical, cuerpos extraños
muy ecogénicos y pequeñas
burbujas de aire en el seno
de un medio sólido

8. Refracción
 Descripción de estructuras
reales en localizaciones
falsas
 En interfases en sustancias
que transmiten el sonido a
una velocidad diferente
 Corrige colocando el
ángulo de incidencia a 90°

10. Reverberación
 -Los ecos devueltos por
una interfase muy reflejante
no son captados por el
transductor. Rebotan en
este y vuelven a atravesar
el organismo hasta agotar
su energía

11. Anisotrópia
 Aquella sustancia que
muestras propiedades
diferentes dependiendo de
la dirección de medición.
 Las imágenes de los
tendones con el transductor
oblicuo aumentan el
contraste de la imagen

12. En espejo
 Cuando el haz incide en
una estructura curvilínea
actúa como interfase
especular

13. Sónico de velocidad
 El ecógrafo puede sufrir
refracciones al atravesar
diferentes estructuras
 Un ejemplo es la velocidad
de paso de musculo a
grasa en pacientes obesos

14. movimiento Ruido eléctrico
 Degrda las imágenes  Interferencias
electromagnéticas con
transportadores de ato
voltaje u otros equipos que
degraden la imágenes

16. Cualitativo

17. Continuo Pulsado
Cuantitativo

19. Teorema de Nyquist
 Para replicar con exactitud una onda es necesario que la
frecuencia de muestreo sea superior al doble de la màxima
frecuencia a muestrear
 En Doppler pulsado la frecuencia de repetición de pulso
(PRF) es la que determina el limite

20. Artificios en Doppler
Limitaciones
técnicas
Anatomía del
paciente
Factores del
ecógrafo

21. • 2/3 del
diámetro
• 30-60°• 3MHZ o
inferior.
frecuencia ángulo
volumenganancia

22. Limitaciones Técnicas

23. Aliasing
 FNy >2f mayor
 Es un artificio generado cuando la velocidad de captación del
equipo (escala de velocidad) es menor que la velocidad de la
sangre en el vaso explorado.
 La máxima velocidad de la escala está limitada por el
numero de pulsos por segundo que pueden ser emitidos o
recibidos por el transductor ( Frecuencia de Repetición de
pulsos)

24. Aliasing
 FNy >2f mayor

27. Soluciones:
 Bajar la línea de base
 Aumentar la escala de velocidad
 Usar un transductor de menor frecuencia
 Pasar a modo continuo

28. Blooming
 El color sale fuera de los límites de la pared del vaso
 Producido por ganancias altas
 Puede pasar desapercibida trombosis parciales o
sobreestimar el calibre del vaso

29. Blooming

30. Soluciones:
 Ajustar las ganancias
 Dynamic flow: Doppler de banda ancha que da un calibre
mas real del vaso)
 B-flow (No utiliza Doppler para la detección del flujo)

31. Anatomía

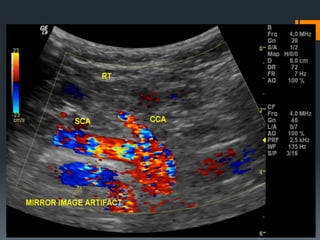

32. Imagen Especular (Ambigüedad
direccional)
 Artefacto del doppler pulsado
 Se representa con igual amplitud a ambos lados de la línea
base ofreciendo una imagen en espejo
 Se produce cuando el ángulo entre el haz de sonido y el
vaso es de 90°

34. Seudoflujo
 Presencia de flujo en un fluido diferente de la sangre que
puede simular al flujo sanguineo en estudio.

35. Factores del ecógrafo

36. Artificio de borde
 Falsa señal Doppler generada en el margen de una
superficie fuertemente reflectante y lisa como una cortical
ósea. Genera una señal a lo largo de esta simulando un
vaso.
 Este es más común en Doppler angio y con escala de
velocidad baja así como frecuencia de repetición de flujos
(PFR) baja

37. Borde

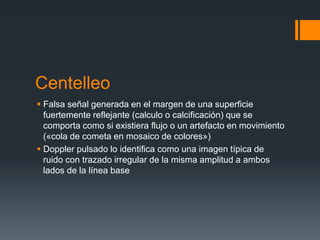

38. Centelleo
 Falsa señal generada en el margen de una superficie
fuertemente reflejante (calculo o calcificación) que se
comporta como si existiera flujo o un artefacto en movimiento
(«cola de cometa en mosaico de colores»)
 Doppler pulsado lo identifica como una imagen típica de
ruido con trazado irregular de la misma amplitud a ambos
lados de la línea base

39. Centelleo

40. Centelleo
