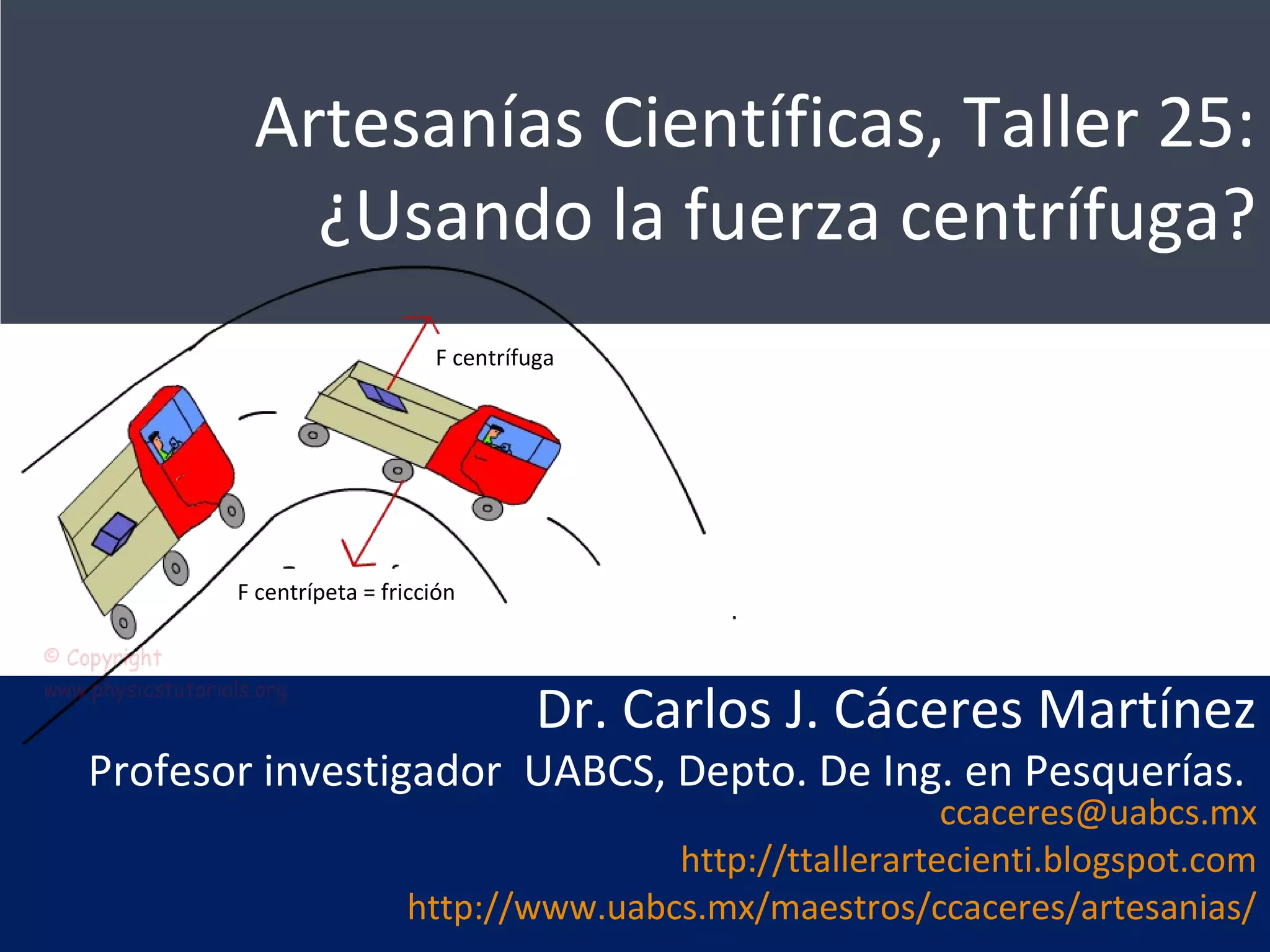

1. Artesanías Científicas, Taller 25:
¿Usando la fuerza centrífuga?
Dr. Carlos J. Cáceres Martínez
Profesor investigador UABCS, Depto. De Ing. en Pesquerías.
ccaceres@uabcs.mx
http://ttallerartecienti.blogspot.com
http://www.uabcs.mx/maestros/ccaceres/artesanias/
F centrífuga
F centrípeta = fricción

2. Introducción: ¿Qué es la fuerza centrífuga?
una fuerza es:
todo agente capaz de modificar la
cantidad de movimiento o la forma de los
materiales
Entonces la fuerza centrífuga es:
es la fuerza que aleja del centro cuando
un cuerpo se encuentra en rotación

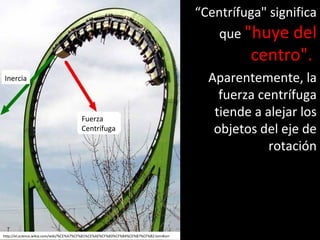

3. “Centrífuga" significa
que "huye del
centro".
Aparentemente, la
fuerza centrífuga
tiende a alejar los
objetos del eje de
rotación
Inercia
Fuerza
Centrífuga
http://el.science.wikia.com/wiki/%CE%A7%CF%81%CE%AE%CF%83%CF%84%CE%B7%CF%82:IonnKorr

4. En la vida diaria sentimos una fuerza sobre nosotros
mientras estamos en un sistema haciendo
movimientos circulares.
Por ejemplo, cuando subimos a un juego
mecánico y giramos sentimos como si algo tira
de nosotros hacia afuera.
http://www.beaumontenterprise.com/photos/article/South-Texas-State-Fair-2001-2006-1278713.php http://www.flickr.com/photos/38255539@N00/2257997872/sizes/m/in/photostream/

5. Cuando un objeto es
sometido a un
movimiento circular
parece que ese
objeto esté
intentando escapar
y alejarse del centro
del movimiento.
De ahí el nombre
que recibe esta
fuerza, centrífuga,
que significa huir
del centro.
http://www.flickr.com/photos/ransford/228861269/sizes/m/in/photostrea
m/

6. Ahora que conocemos la fuerza centrífuga podemos
emplearla para hacer trabajos, por ejemplo pasar el
agua de un sitio a otro
El precursor de la bomba centrífuga fue
una máquina de elevación de barro que
apareció en 1475 en un tratado del
ingeniero italiano Francesco di Giorgio
Martini.
Bombas centrífugas verdaderos
se desarrollaron a fin del siglo VII,
cuando Denis Papin construyó una con
aspas (impulsores) rectos.
El impulsor curvo se introdujo por el
inventor británico John Appold en 1851.
Denis Papin

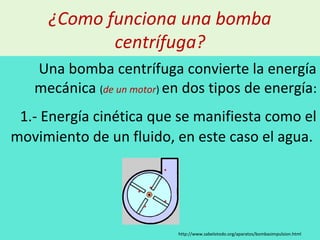

7. ¿Como funciona una bomba
centrífuga?
Una bomba centrífuga convierte la energía
mecánica (de un motor) en dos tipos de energía:
1.- Energía cinética que se manifiesta como el
movimiento de un fluido, en este caso el agua.
http://www.sabelotodo.org/aparatos/bombasimpulsion.html

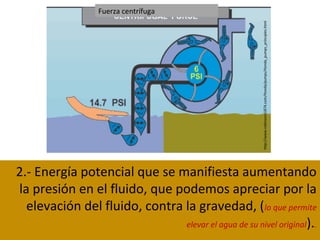

8. 2.- Energía potencial que se manifiesta aumentando
la presión en el fluido, que podemos apreciar por la
elevación del fluido, contra la gravedad, (lo que permite
elevar el agua de su nivel original)..
Fuerza centrífuga
http://www.robinsons1874.com/Honda/pumps/Honda_pumps_principles.html

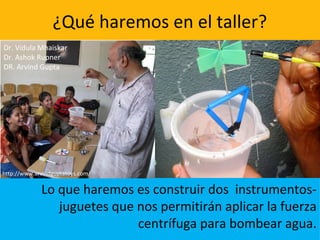

9. ¿Qué haremos en el taller?
Lo que haremos es construir dos instrumentos-
juguetes que nos permitirán aplicar la fuerza
centrífuga para bombear agua.
Dr. Vidula Mhaiskar
Dr. Ashok Rupner
DR. Arvind Gupta
http://www.arvindguptatoys.com/

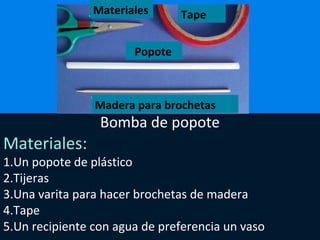

10. Bomba de popote
Materiales:
1.Un popote de plástico
2.Tijeras
3.Una varita para hacer brochetas de madera
4.Tape
5.Un recipiente con agua de preferencia un vaso
Materiales Tape
Popote
Madera para brochetas

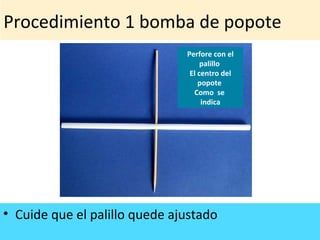

11. Procedimiento 1 bomba de popote
• Cuide que el palillo quede ajustado
Perfore con el
palillo
El centro del
popote
Como se
indica

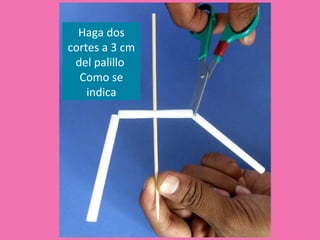

12. Haga dos
cortes a 3 cm
del palillo
Como se
indica

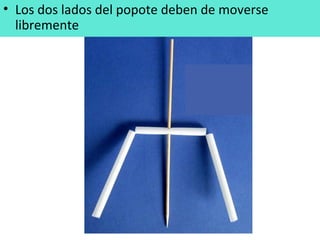

13. • Los dos lados del popote deben de moverse
libremente

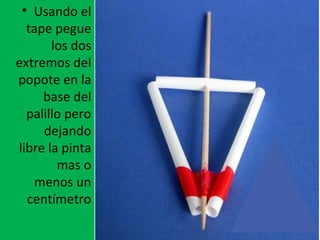

14. • Usando el
tape pegue
los dos
extremos del
popote en la
base del
palillo pero
dejando
libre la pinta
mas o
menos un
centímetro

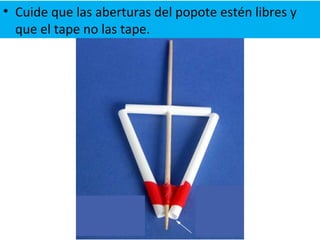

15. • Cuide que las aberturas del popote estén libres y
que el tape no las tape.

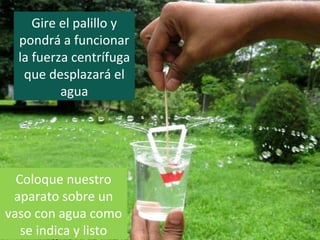

16. Gire el palillo y
pondrá a funcionar
la fuerza centrífuga
que desplazará el
agua
Coloque nuestro
aparato sobre un
vaso con agua como
se indica y listo

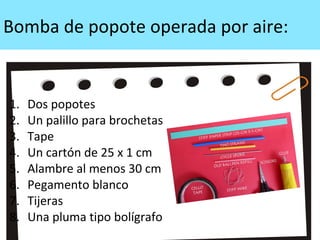

17. Bomba de popote operada por aire:
1. Dos popotes
2. Un palillo para brochetas
3. Tape
4. Un cartón de 25 x 1 cm
5. Alambre al menos 30 cm
6. Pegamento blanco
7. Tijeras
8. Una pluma tipo bolígrafo

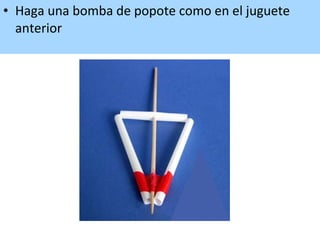

18. • Haga una bomba de popote como en el juguete
anterior

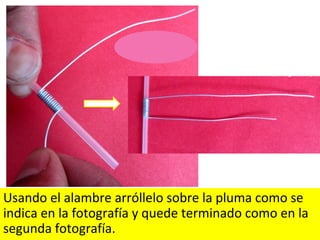

19. Usando el alambre arróllelo sobre la pluma como se
indica en la fotografía y quede terminado como en la
segunda fotografía.
Estrella
polar

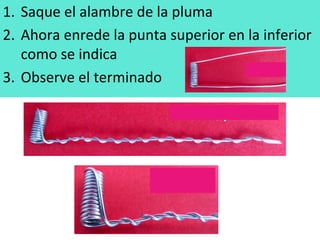

20. 1. Saque el alambre de la pluma
2. Ahora enrede la punta superior en la inferior
como se indica
3. Observe el terminado

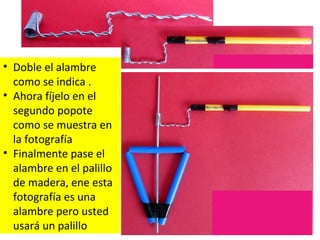

21. • Doble el alambre
como se indica .
• Ahora fíjelo en el
segundo popote
como se muestra en
la fotografía
• Finalmente pase el
alambre en el palillo
de madera, ene esta
fotografía es una
alambre pero usted
usará un palillo

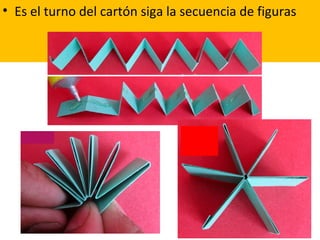

22. • Es el turno del cartón siga la secuencia de figuras

23. • Inserte la turbina e el palillo como se muestra y
ponga pegamento blanco.

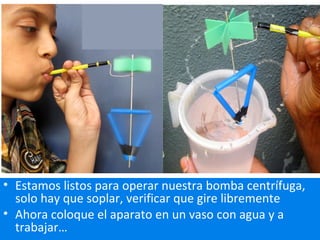

24. • Estamos listos para operar nuestra bomba centrífuga,
solo hay que soplar, verificar que gire libremente
• Ahora coloque el aparato en un vaso con agua y a
trabajar…
