1. Dr. Marlon Burbano MD traumatologo
Dr. Ausberto Rinco Msc en Morfología
Morfología macroscópica I
Luis David Benavides
Diana Bolaños Lamilla
Facultad de Ciencias de la Salud
Segundo Semestre-Medicina
2015-1

2. Articulación del codo
• La articulación del codo es de tipo sinovial y gínglimo,
que une las estructuras anatómicas del brazo y el
antebrazo, conectando la parte distal del hueso del
húmero con los extremos proximales del radio y la ulna.
La articulación se divide en radio-ulnar y húmero ulnar.

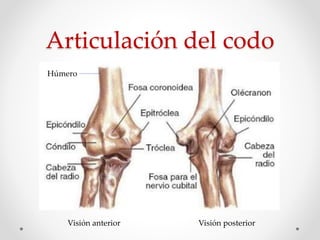

3. Articulación del codo
Húmero
Visión anterior Visión posterior

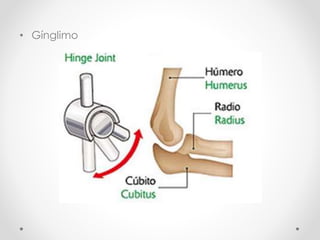

4. • Gínglimo

5. Capsula Articular
• Membrana fibrosa
Rodea la articulación del codo, insertándose en el húmero,
en sus bordes lateral y medial de las superficies
articulares, cubierta por cartílago hialino.
• Membrana sinovial
Recubre la superficie interna de la membrana fibrosa de la
capsula y partes intracapsulares no articulares del húmero.
Se encuentra reforzada por ligamentos colaterales y
distribuye el líquido sinovial a través de la capsula

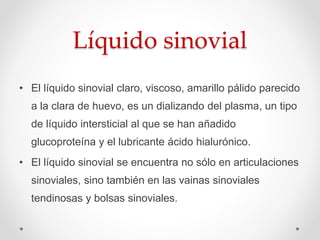

6. Líquido sinovial
• El líquido sinovial claro, viscoso, amarillo pálido parecido
a la clara de huevo, es un dializando del plasma, un tipo
de líquido intersticial al que se han añadido
glucoproteína y el lubricante ácido hialurónico.
• El líquido sinovial se encuentra no sólo en articulaciones
sinoviales, sino también en las vainas sinoviales
tendinosas y bolsas sinoviales.

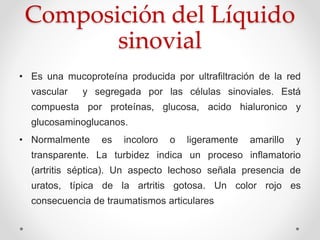

7. Composición del Líquido
sinovial
• Es una mucoproteína producida por ultrafiltración de la red
vascular y segregada por las células sinoviales. Está
compuesta por proteínas, glucosa, acido hialuronico y
glucosaminoglucanos.
• Normalmente es incoloro o ligeramente amarillo y
transparente. La turbidez indica un proceso inflamatorio
(artritis séptica). Un aspecto lechoso señala presencia de
uratos, típica de la artritis gotosa. Un color rojo es
consecuencia de traumatismos articulares

8. Función del líquido
sinovial
• Su función es lubricar el cartílago y otros tejidos en las
articulaciones, evitar el desgaste por rozamiento y
proporcionar acolchamiento durante el movimiento.
• Proporcionar nutrientes para el cartílago articular
deficientes en elementos vasculares.

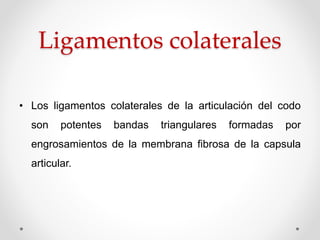

9. Ligamentos colaterales
• Los ligamentos colaterales de la articulación del codo
son potentes bandas triangulares formadas por
engrosamientos de la membrana fibrosa de la capsula
articular.

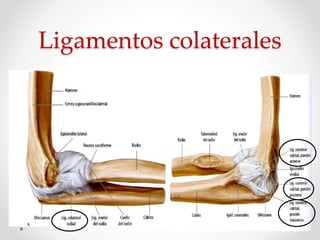

10. Ligamentos colaterales

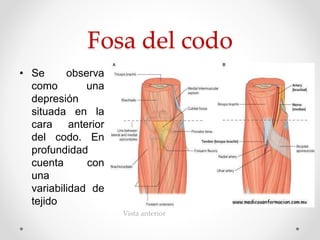

11. Fosa del codo
• Se observa
como una
depresión
situada en la
cara anterior
del codo. En
profundidad
cuenta con
una
variabilidad de
tejido
Vista anterior

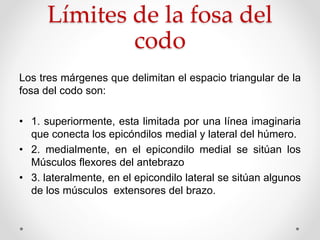

12. Límites de la fosa del
codo
Los tres márgenes que delimitan el espacio triangular de la
fosa del codo son:
• 1. superiormente, esta limitada por una línea imaginaria
que conecta los epicóndilos medial y lateral del húmero.
• 2. medialmente, en el epicondilo medial se sitúan los
Músculos flexores del antebrazo
• 3. lateralmente, en el epicondilo lateral se sitúan algunos
de los músculos extensores del brazo.

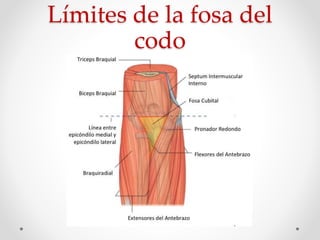

13. Límites de la fosa del
codo

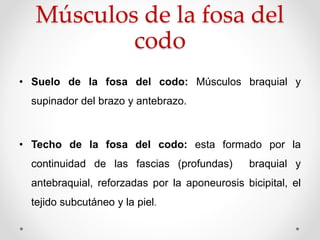

14. Músculos de la fosa del
codo
• Suelo de la fosa del codo: Músculos braquial y
supinador del brazo y antebrazo.
• Techo de la fosa del codo: esta formado por la
continuidad de las fascias (profundas) braquial y
antebraquial, reforzadas por la aponeurosis bicipital, el
tejido subcutáneo y la piel.

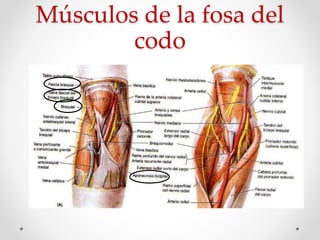

15. Músculos de la fosa del
codo

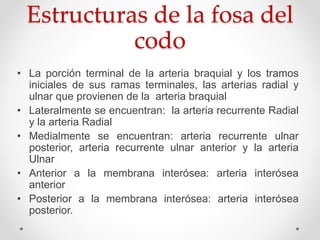

16. Estructuras de la fosa del
codo
• La porción terminal de la arteria braquial y los tramos
iniciales de sus ramas terminales, las arterias radial y
ulnar que provienen de la arteria braquial
• Lateralmente se encuentran: la arteria recurrente Radial
y la arteria Radial
• Medialmente se encuentran: arteria recurrente ulnar
posterior, arteria recurrente ulnar anterior y la arteria
Ulnar
• Anterior a la membrana interósea: arteria interósea
anterior
• Posterior a la membrana interósea: arteria interósea
posterior.

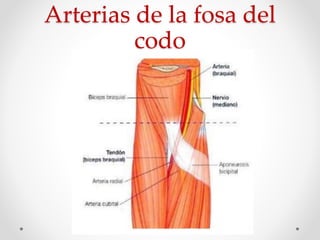

17. Arterias de la fosa del
codo

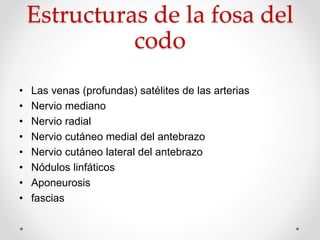

18. Estructuras de la fosa del
codo
• Las venas (profundas) satélites de las arterias
• Nervio mediano
• Nervio radial
• Nervio cutáneo medial del antebrazo
• Nervio cutáneo lateral del antebrazo
• Nódulos linfáticos
• Aponeurosis
• fascias

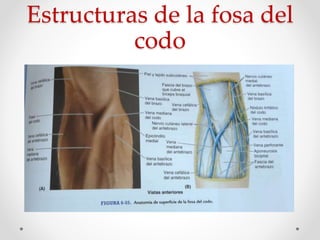

19. Estructuras de la fosa del
codo

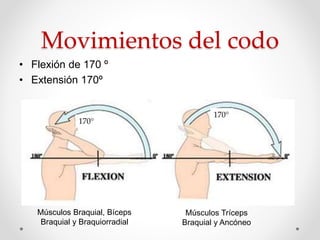

20. Movimientos del codo
• Flexión de 170 º
• Extensión 170º
170°
170°
Músculos Braquial, Bíceps
Braquial y Braquiorradial
Músculos Tríceps
Braquial y Ancóneo

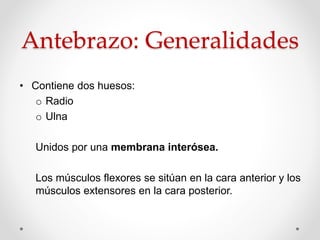

21. Antebrazo: Generalidades
• Contiene dos huesos:
o Radio
o Ulna
Unidos por una membrana interósea.
Los músculos flexores se sitúan en la cara anterior y los
músculos extensores en la cara posterior.

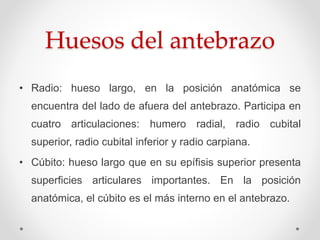

22. Huesos del antebrazo
• Radio: hueso largo, en la posición anatómica se
encuentra del lado de afuera del antebrazo. Participa en
cuatro articulaciones: humero radial, radio cubital
superior, radio cubital inferior y radio carpiana.
• Cúbito: hueso largo que en su epífisis superior presenta
superficies articulares importantes. En la posición
anatómica, el cúbito es el más interno en el antebrazo.

23. Huesos del antebrazo

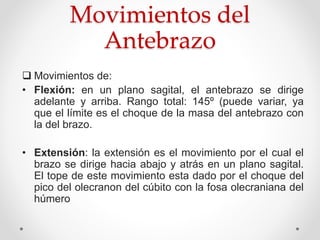

24. Movimientos del
Antebrazo
 Movimientos de:
• Flexión: en un plano sagital, el antebrazo se dirige
adelante y arriba. Rango total: 145º (puede variar, ya
que el límite es el choque de la masa del antebrazo con
la del brazo.
• Extensión: la extensión es el movimiento por el cual el
brazo se dirige hacia abajo y atrás en un plano sagital.
El tope de este movimiento esta dado por el choque del
pico del olecranon del cúbito con la fosa olecraniana del
húmero

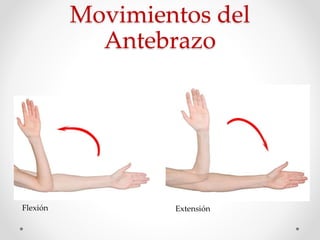

25. Movimientos del
Antebrazo
Flexión Extensión

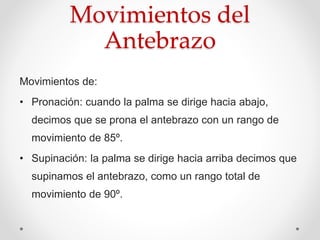

26. Movimientos del
Antebrazo
Movimientos de:
• Pronación: cuando la palma se dirige hacia abajo,
decimos que se prona el antebrazo con un rango de
movimiento de 85º.
• Supinación: la palma se dirige hacia arriba decimos que
supinamos el antebrazo, como un rango total de
movimiento de 90º.

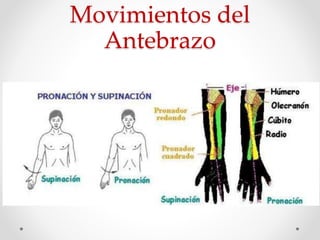

27. Movimientos del
Antebrazo

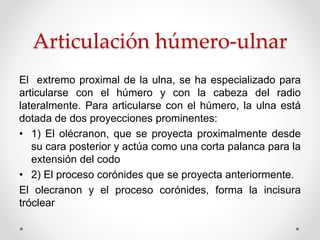

28. Articulación húmero-ulnar
El extremo proximal de la ulna, se ha especializado para
articularse con el húmero y con la cabeza del radio
lateralmente. Para articularse con el húmero, la ulna está
dotada de dos proyecciones prominentes:
• 1) El olécranon, que se proyecta proximalmente desde
su cara posterior y actúa como una corta palanca para la
extensión del codo
• 2) El proceso corónides que se proyecta anteriormente.
El olecranon y el proceso corónides, forma la incisura
tróclear

29. Función de la articulación
húmero-ulnar
La articulación entre la ulna y el húmero en general sólo
permite movimientos de:
• Flexión y extensión del codo, aunque en la pronación y
la supinación del antebrazo tiene lugar un cierto grado
de abducción-aducción.

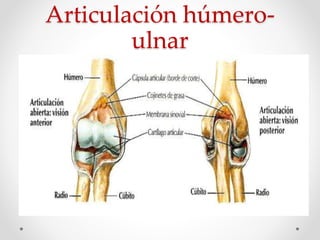

30. Articulación húmero-
ulnar

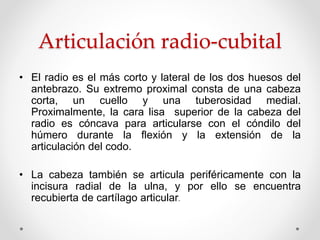

31. Articulación radio-cubital
• El radio es el más corto y lateral de los dos huesos del
antebrazo. Su extremo proximal consta de una cabeza
corta, un cuello y una tuberosidad medial.
Proximalmente, la cara lisa superior de la cabeza del
radio es cóncava para articularse con el cóndilo del
húmero durante la flexión y la extensión de la
articulación del codo.
• La cabeza también se articula periféricamente con la
incisura radial de la ulna, y por ello se encuentra
recubierta de cartílago articular.

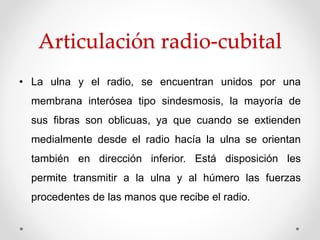

32. Articulación radio-cubital
• La ulna y el radio, se encuentran unidos por una
membrana interósea tipo sindesmosis, la mayoría de
sus fibras son oblicuas, ya que cuando se extienden
medialmente desde el radio hacía la ulna se orientan
también en dirección inferior. Está disposición les
permite transmitir a la ulna y al húmero las fuerzas
procedentes de las manos que recibe el radio.

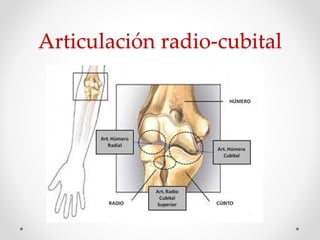

33. Articulación radio-cubital

34. Antebrazo: Húmero ulnar
• El epicóndilo medial y su cresta supracondílea
proporcionan puntos de origen para el pronador y los
flexores del antebrazo .
o Músculo pronador redondo
o Músculos flexor radial del carpo, palmar largo, flexor
cubital del carpo y flexor superficial de los dedos.

35. Antebrazo: Húmero ulnar
• El epicóndilo lateral y su cresta supracondílea
proporcionan puntos de origen para los extensores del
antebrazo.
o Músculos extensor radial corto del carpo, extensor de
los dedos con el extensor del dedo meñique y
extensor cubital del carpo.

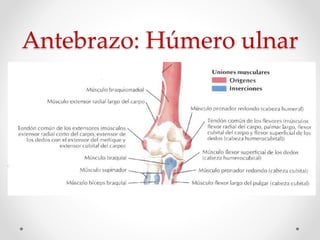

36. Antebrazo: Húmero ulnar

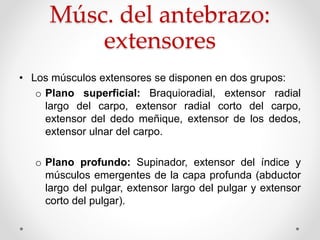

37. Músc. del antebrazo:
extensores
• Los músculos extensores se disponen en dos grupos:
o Plano superficial: Braquioradial, extensor radial
largo del carpo, extensor radial corto del carpo,
extensor del dedo meñique, extensor de los dedos,
extensor ulnar del carpo.
o Plano profundo: Supinador, extensor del índice y
músculos emergentes de la capa profunda (abductor
largo del pulgar, extensor largo del pulgar y extensor
corto del pulgar).

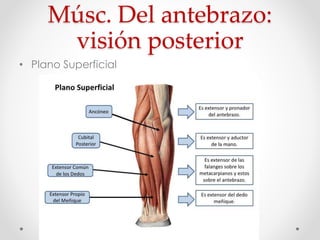

38. Músc. Del antebrazo:
visión posterior
• Plano Superficial

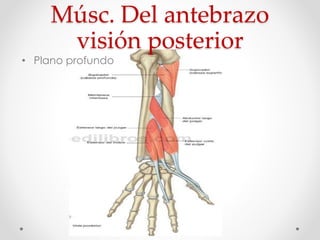

39. Músc. Del antebrazo
visión posterior
• Plano profundo

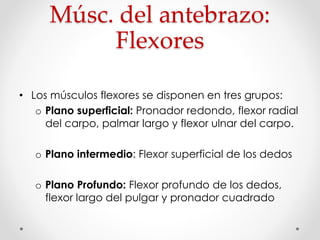

40. Músc. del antebrazo:
Flexores
• Los músculos flexores se disponen en tres grupos:
o Plano superficial: Pronador redondo, flexor radial
del carpo, palmar largo y flexor ulnar del carpo.
o Plano intermedio: Flexor superficial de los dedos
o Plano Profundo: Flexor profundo de los dedos,
flexor largo del pulgar y pronador cuadrado

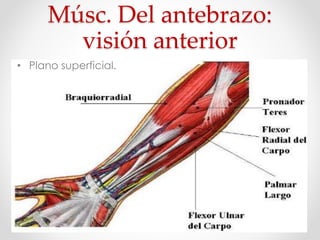

41. Músc. Del antebrazo:
visión anterior
• Plano superficial.

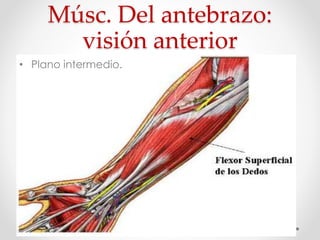

42. Músc. Del antebrazo:
visión anterior
• Plano intermedio.

43. Músc. Del antebrazo:
visión anterior
• Plano profundo

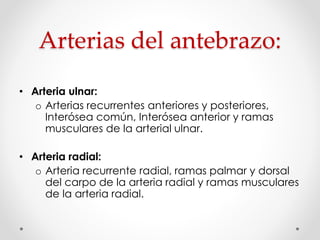

44. Arterias del antebrazo:
• Arteria ulnar:
o Arterias recurrentes anteriores y posteriores,
Interósea común, Interósea anterior y ramas
musculares de la arterial ulnar.
• Arteria radial:
o Arteria recurrente radial, ramas palmar y dorsal
del carpo de la arteria radial y ramas musculares
de la arteria radial.

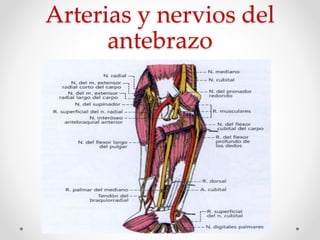

45. Arterias y nervios del
antebrazo

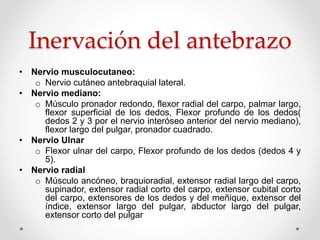

46. Inervación del antebrazo
• Nervio musculocutaneo:
o Nervio cutáneo antebraquial lateral.
• Nervio mediano:
o Músculo pronador redondo, flexor radial del carpo, palmar largo,
flexor superficial de los dedos, Flexor profundo de los dedos(
dedos 2 y 3 por el nervio interóseo anterior del nervio mediano),
flexor largo del pulgar, pronador cuadrado.
• Nervio Ulnar
o Flexor ulnar del carpo, Flexor profundo de los dedos (dedos 4 y
5).
• Nervio radial
o Músculo ancóneo, braquioradial, extensor radial largo del carpo,
supinador, extensor radial corto del carpo, extensor cubital corto
del carpo, extensores de los dedos y del meñique, extensor del
índice, extensor largo del pulgar, abductor largo del pulgar,
extensor corto del pulgar

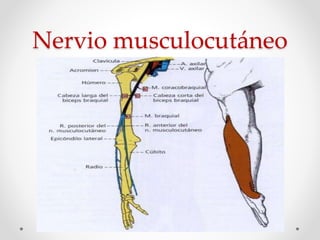

47. Nervio musculocutáneo

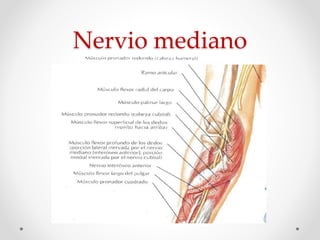

48. Nervio mediano

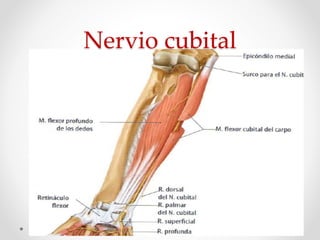

49. Nervio cubital

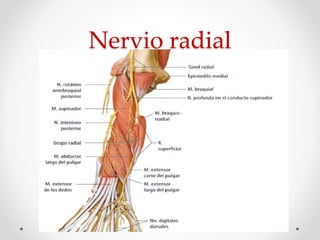

50. Nervio radial

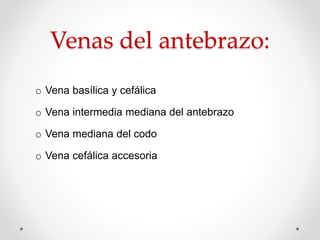

51. Venas del antebrazo:
o Vena basílica y cefálica
o Vena intermedia mediana del antebrazo
o Vena mediana del codo
o Vena cefálica accesoria

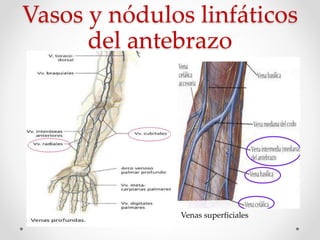

52. Vasos y nódulos linfáticos
del antebrazo
Venas superficiales

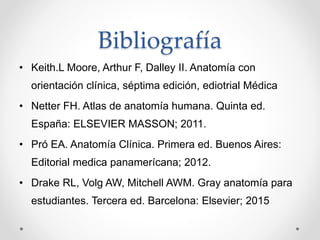

53. Bibliografía
• Keith.L Moore, Arthur F, Dalley II. Anatomía con
orientación clínica, séptima edición, ediotrial Médica
• Netter FH. Atlas de anatomía humana. Quinta ed.
España: ELSEVIER MASSON; 2011.
• Pró EA. Anatomía Clínica. Primera ed. Buenos Aires:
Editorial medica panamerícana; 2012.
• Drake RL, Volg AW, Mitchell AWM. Gray anatomía para
estudiantes. Tercera ed. Barcelona: Elsevier; 2015
