1. Se calculan los valores de la capacitancia C y el factor de calidad Q para un circuito resonante RLC en serie con L = 54 mH, frecuencia de resonancia de 1000 rad/seg y corriente de 12 A. Se obtiene C = 18.5 μF y Q = 19.67. 2. Se determinan los parámetros L, C, Q, frecuencias de resonancia W1 y W2 para un circuito resonante RLC en paralelo con R = 2000 Ω, frecuencia de resonancia Wo = 2 Mrad/s y ancho de banda BW = 20 rad

1. REPUBLICA BOLIVARIANA DE VENEZUELAUNIVERSIDAD FERMIN TOROFACULTAD DE INGENIERIACABUDARE - EDO. LARAASIGNACION 4EJERCICIOS DE RESONANCIAProf.: Ing. Nancy BarbozaCIRCUITOS ELÉCTRICOS IIAlumno:Ricardo HernàndezC.I: V-19.164.154

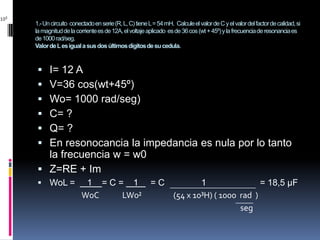

2. I= 12 AV=36 cos(wt+45º)Wo= 1000 rad/seg)C= ?Q= ?En resonocancia la impedancia es nula por lo tanto la frecuencia w = w0Z=RE + ImWoL = 1 = C = 1 = C 1 = 18,5 µF W0C LW0² (54 x 10³H) ( 1000 rad )seg1.- Un circuito conectado en serie (R, L, C) tiene L = 54 mH. Calcule el valor de C y el valor del factor de calidad, si la magnitud de la corriente es de 12A, el voltaje aplicado es de 36 cos (wt + 45º) y la frecuencia de resonancia es de 1000 rad/seg.Valor de L es igual a sus dos últimos dígitos de su cedula.

3. Calculamos el factor de calidad QEn la resonancia la impedancia es puramente resistiva, por lo tanto Z = R y por ende LC presenta un cortocircuito que genara la tensiòn en R; entonces:R = Vm = 36 = 3Ω I 12A Teniendo R, calculamos QQ = 1 = Q = 1 = 19,67 W0CR (1000 rad) ( 17 x 10-⁶ F) (3 Ω)seg

4. 2) Determine los parametros de un circuito resonante en paralelo cuyas propiedades son: Wo = 2 Mrad/s, BW= 20 rad/s, y la impedancia de resonancia es 2000 Ω. W0 = 2 x 10⁶ rad/seg BW = 20 rad/seg R = 2000Ω L = ? C = ? Q = ? W1 = ? W2 = ?BW = 1 C = 1 1 = 25µf RC RBW 2000Ω (20 rad/seg)

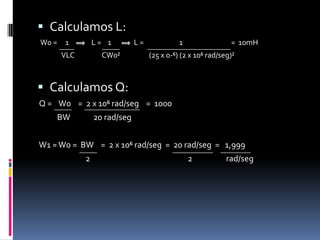

5. Calculamos L: W0 = 1 L = 1 L = 1 = 10mH VLC CW0² (25 x 0-⁶) (2 x 10⁶ rad/seg)² Calculamos Q:Q = W0 = 2 x 10⁶ rad/seg = 1000 BW 20 rad/seg W1 ≈ W0 = BW = 2 x 10⁶ rad/seg = 20 rad/seg = 1,999 2 2 rad/seg

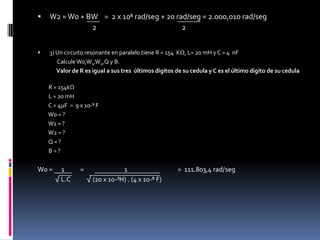

6. W2 ≈ W0 + BW = 2 x 10⁶ rad/seg + 20 rad/seg = 2.000,010 rad/seg 2 2 3) Un circuito resonante en paralelo tiene R = 154 KΩ, L= 20 mH y C = 4 nF Calcule Wo,W1,W2,Q y B. Valor de R es igual a sus tres últimos dígitos de su cedula y C es el último digito de su cedula R = 154kΩ L = 20 mH C = 4µF = 9 x 10-⁹ F W0 = ? W1 = ? W2 = ? Q = ? B = ?W0 = 1 = 1 = 111.803,4 rad/seg √ L.C √ (20 x 10-³H) . (4 x 10-⁹ F)
