El documento describe la batimetría como el levantamiento del relieve de superficies subacuáticas. Explica que existen varios métodos para realizar mediciones batimétricas, pero que el más extendido actualmente es el método combinado de GPS y ecosonda digital, el cual ofrece precisiones de 2-3 cm. Finalmente, señala que la batimetría es una rama importante de la topografía porque permite conocer profundidades y relieves bajo el agua.

1. Nadima Santiago Méndez
9C
ITIDA - 2012

2. En topografía se entiende por batimetría el
levantamiento del relieve de las superficies
subacuáticas, tanto los levantamientos del fondo
del mar, como del fondo de los cursos de agua,
de embalses etc. Estos trabajos son denominados
también Topografía Hidrográfica, cartografía
náutica, etc.

3. Comprender la importancia de la batimetría como una rama de la
topografía.
 Identificar los instrumentos utilizados en los levantamientos
batimétricos.
 Conocer la importancia de las mediciones por medio de la
batimetría o topografía submarina.
 Reconocer los distintos métodos para la realización de
levantamientos topográficos bajo el mar.

4. En los levantamientos terrestres se cuenta con la
estabilidad de los instrumentos de observación y
con la repetitividad de las mediciones.
Otro inconveniente en este tipo de trabajo es la
necesidad de embarcaciones y equipos
específicos de alto coste.

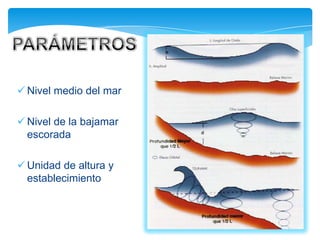

6.  Nivel medio del mar
 Nivel de la bajamar
escorada
 Unidad de altura y
establecimiento

10. Métodos de posicionamiento planimétrico
Métodos de posicionamiento altimétrico
Métodos de posicionamiento 3D

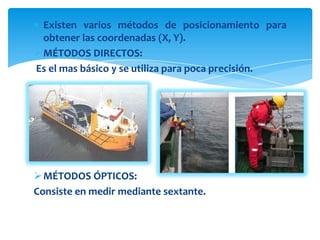

12. Existen varios métodos de posicionamiento para
obtener las coordenadas (X, Y).
 MÉTODOS DIRECTOS:
Es el mas básico y se utiliza para poca precisión.
 MÉTODOS ÓPTICOS:
Consiste en medir mediante sextante.

13.  RADIACIÓN:
Se realiza con una estación total situado en tierra en un
punto de coordenadas conocidas.
 BISECCIÓN:
En tierra se estacionan dos teodolitos sobre dos puntos
de coordenadas también conocidas y se orientan los
equipos visando a puntos también conocidos.

14.  METODOLOGÍA GPS:
Determinación de la posición de los puntos en la
superficie terrestre o en embarcaciones.
 RADIOBALIZAS:
Basado en el método de navegación Loran y Decca.

17. A la medida de la profundidad se denomina Sonar
o Sondeo.
El instrumento que se utiliza se denomina sonar:
Sound Navigation and Ranging.

18. Los instrumentos de sonar han ido evolucionando
mucho ahora podemos encontrar nuevos
instrumentos como:

19.  SONDAS ELÉCTRICAS:
 SONDAS ULTRASÓNICAS
 SONDAS ACÚSTICAS

20. Como hemos visto existen gran variedad de métodos para
realizar los levantamientos batimétricos, pero sin lugar a
dudas, el más extendido y utilizado actualmente, es el
método combinado de GPS + Ecosondas digital.

21. Duración del pulso o longitud
Ángulo de incidencia de la onda en el objetivo
Resolución del medio de grabación
Naturaleza del objetivo
Ancho de emisión de la transmisión

22. GPS (FASE) +
ECOSONDA DIGITAL:
Este método nos ofrece
precisiones del orden de 2 -
3 cm 1ppm. La
sincronización de datos
obtenidos en el mismo
instante por el GPS y la
ecosonda es mucho mas
eficaz, con grados por
debajo del segundo.

23. Este sistema proporciona un rendimiento inigualable
comparado con cualquiera de los métodos
anteriormente citado, ya que podemos levantar
puntos (X, Y, profundidad) con cadena de un
segundo.

25.  Carta náutica
22.155
2.7
8.4 8.7
3.0
22.15 7.4 7.6
6.5 7.6 11.5
3.3 8.3 8.3
5.8
4.5 5.4
8.7 9.2 11.5
9.6 11.1
22.145 2.8 7.4 9.4
11.1
10.0
3.4
7.5
22.14 8.1
10.1 10.4 11.4
3.0 3.8
5.7
7.7 11.0 11.8
3.8 8.8
22.135 10.5
0.9
5.5
1.3 4.7
5.3
3.9 4.0
22.13 7.1
8.6
1.1 10.5
22.125 1.5
7.1 11.4 11.3
8.8 9.7
6.5
2.5
22.12
-80.535 -80.53 -80.525 -80.52 -80.515 -80.51 -80.505 -80.5 -80.495 -80.49 -80.485 -80.48 -80.475 -80.47 -80.465

26.  Mapa batimétrico

27. La batimetría es una de las ramas más importantes
en la topografía, debido a que su estudio permite
conocer las profundidades y el relieve bajo cualquier
masa de agua, convirtiéndola en una disciplina de
gran ayuda a la construcción y también a la
navegación.
