Este documento describe el uso del Bionator para corregir maloclusiones clase II en pacientes en periodo de dentición mixta. El Bionator fue diseñado por Balters en 1960 y es uno de los aparatos funcionales más utilizados debido a su sencillez y comodidad. El objetivo del Bionator descrito es corregir una maloclusión clase II esquelética mediante el aumento de la dimensión vertical y adelantamiento de la mandíbula. El documento explica los componentes, realización y objetivos del Bionator.

1. UNIVERSIDAD DE CUENCA
FACULTAD DE ODONTOLOGIA
Ortodoncia
REALIZADO POR:
Viviana Piña C.

2. BIONATOR
Más utilizado en la clínica, debido a la sencillez de su
estructura y la comodidad de su uso para el paciente.
etiopatogenia de las maloclusiones en la cual
atribuía a la lengua un papel causal de primer
orden.
Fue diseñado
por Balters en
1960

3. Objetivos
Corregir una maloclusión clase II esquelética y
convertirla en una relación molar clase I,
aumentando la dimensión vertical llevando la
mandíbula hacia abajo y adelante.
Expandir las arcadas moderadamente estrechas y
corregir los incisivos superiores protruidos y para
vestibularizar los dientes anteroinferiores
lingualizados.

4. La posición de la lengua se encuentra
ubicada en una posición posterior
respecto al paladar , por lo que el coffin se
lo realizara mirando hacia atrás para que
al tocar el dorso de la lengua estimule su
posición hacia adelante
Maloclusiones
clase II división
1 en periodo de
dentición mixta
Bionator
Estandar
Objetivo
eliminar las fuerzas
externas principalmente
las del carrillo y la
lengua

5. Componentes
• ARCO VESTIBULAR
constituido por un arco
que toca la superficie
vestibular de los incisivos
superiores hasta el canino
se dirige al modelo inferior
hasta mesial del 4 y se
dirige hacia distal para
hacer un dobles en mesial
del primer molar inferior
subiendo al modelo
superior entre tercio medio
y gingival para hacer el
paso oclusal entre el 3 y 4
superior

6. • GUIA LINGUAL:
Para posicionar la lengua
va de mesial del 4 a distal
del 6
abierto hacia mesial y
separado 1 ml de la boveda
(paso de saliva)

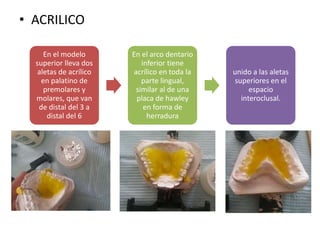

7. • ACRILICO
En el modelo
superior lleva dos
aletas de acrílico
en palatino de
premolares y
molares, que van
de distal del 3 a
distal del 6
En el arco dentario
inferior tiene
acrílico en toda la
parte lingual,
similar al de una
placa de hawley
en forma de
herradura
unido a las aletas
superiores en el
espacio
interoclusal.

8. Realización del Bionator clase II

9. 1.- trazamos con lápiz la guía lingual
2.- con alambre 0.36 se procede a
realizar la guía lingual

10. 3. Realizar mordida constructiva con lámina de
cera
4.- montaje en el oclusor

11. 5.- realizar arco vestibular en dientes anteriores

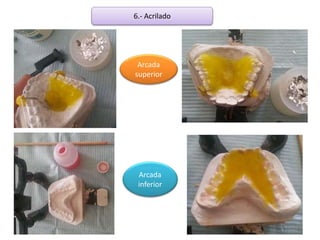

13. 6.- Acrilado
Arcada
superior
Arcada
inferior

14. 7.- pulido

15. 8.-BIONATOR TERMIADO Y ADAPTADO

17. BIBLIOGRAFIA
• Resultados de la corrección de la Clase II con un bionator
modificado
Llamas Carreras JM, Bravo-González La. Resultados de la corrección de la ClaseII
con un bionator modificado. RCOE 2005;10(1):21-28
• Class II functional orthopaedic treatment: a systematic
review of systematic reviews
V. D'Antò R. Bucci,L. Franchi R. Rongo1, A. Michelotti1 and R. Martina1
Version of Record online: 31 MAR 2015
• file:///C:/Users/Dell/Downloads/7%20-%20EL%20BIONATOR.pdf
