1. Ventilación Mecánica
No Invasiva. VMNI.
Departamento de Salud de Alcoi.
Hospital “Verge dels Lliris”

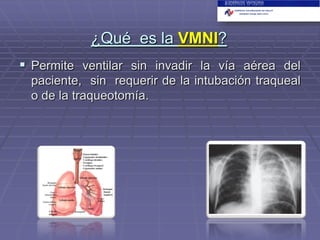

2. ¿Qué es la VMNI?
 Permite ventilar sin invadir la vía aérea del
paciente, sin requerir de la intubación traqueal
o de la traqueotomía.

3. Selección pacientes




1.- Estado de consciencia.
2.- Estado vía aérea
3.- Patología pulmonar
4.- Adaptabilidad de la interfase.

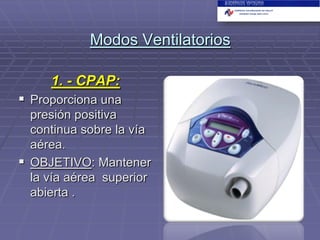

4. Modos Ventilatorios
1. - CPAP:
 Proporciona una
presión positiva
continua sobre la vía
aérea.
 OBJETIVO: Mantener
la vía aérea superior
abierta .

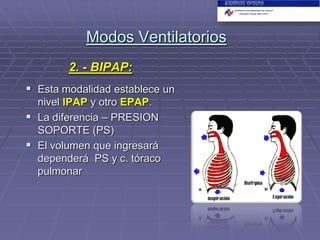

5. Modos Ventilatorios
2. - BIPAP:
 Esta modalidad establece un
nivel IPAP y otro EPAP.
 La diferencia – PRESION
SOPORTE (PS)
 El volumen que ingresará
dependerá PS y c. tóraco
pulmonar

6. Parámetros
 IPAP: presión positiva inspiratoria.
 EPAP: presión positiva espiratoria.
( nunca superior IPAP )
 FR :frecuencia respiratoria.
 % O2 :según las necesidades.

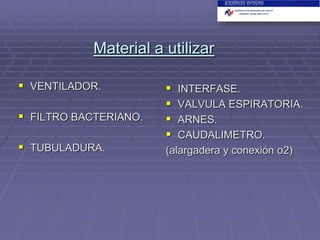

7. Material a utilizar
 VENTILADOR.
 FILTRO BACTERIANO.
 TUBULADURA.




INTERFASE.
VALVULA ESPIRATORIA.
ARNES.
CAUDALIMETRO.
(alargadera y conexión o2)

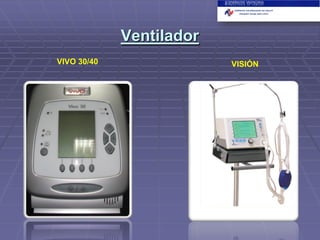

8. Ventilador
VIVO 30/40
VISIÓN

9. Fungible ventilador: VIVO

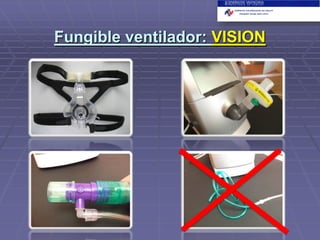

10. Fungible ventilador: VISION

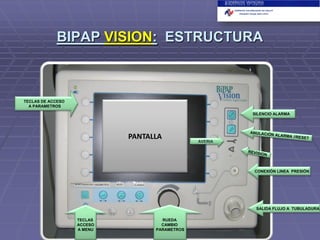

11. BIPAP VISION: ESTRUCTURA
TECLAS DE ACCESO
A PARAMETROS
SILENCIO ALARMA
PANTALLA
AVERIA
CONEXIÓN LINEA PRESIÓN
SALIDA FLUJO A TUBULADURA
TECLAS
ACCESO
A MENU
RUEDA
CAMBIO
PARAMETROS

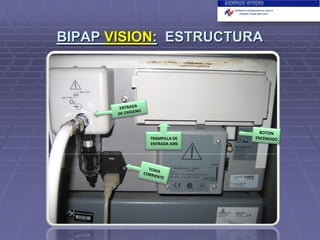

12. BIPAP VISION: ESTRUCTURA
TRAMPILLA DE
ENTRADA AIRE

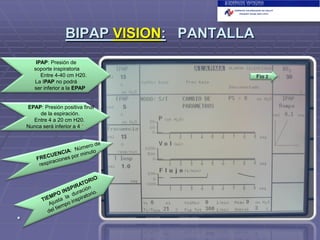

13. BIPAP VISION: PANTALLA
IPAP: Presión de
soporte inspiratoria
Entre 4-40 cm H20.
La IPAP no podrá
ser inferior a la EPAP
EPAP: Presión positiva final
de la espiración.
Entre 4 a 20 cm H20.
Nunca será inferior a 4 *

*
Fio 2

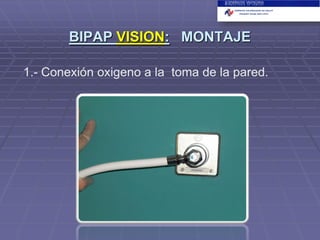

14. BIPAP VISION: MONTAJE
1.- Conexión oxigeno a la toma de la pared.

15. BIPAP VISION:
MONTAJE FUNGIBLE
CONEXIÓN LINEA PRESION
FILTRO ANTIBACTERIANO
TUBULADURA

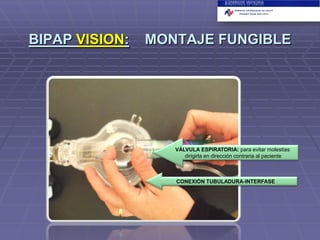

16. BIPAP VISION:
MONTAJE FUNGIBLE
VÁLVULA ESPIRATORIA: para evitar molestias
dirigirla en dirección contraria al paciente
CONEXIÓN TUBULADURA-INTERFASE

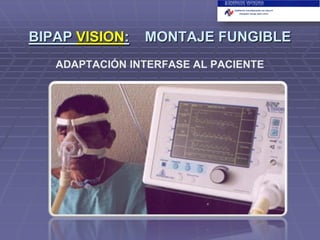

17. BIPAP VISION:
MONTAJE FUNGIBLE
ADAPTACIÓN INTERFASE AL PACIENTE

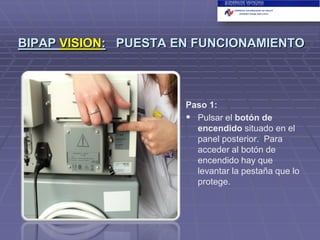

18. BIPAP VISION: PUESTA EN FUNCIONAMIENTO
Paso 1:
 Pulsar el botón de
encendido situado en el
panel posterior. Para
acceder al botón de
encendido hay que
levantar la pestaña que lo
protege.

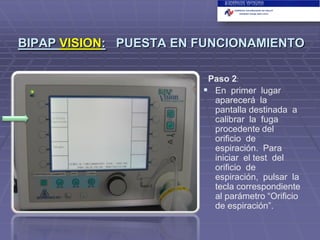

19. BIPAP VISION: PUESTA EN FUNCIONAMIENTO
Paso 2:
 En primer lugar
aparecerá la
pantalla destinada a
calibrar la fuga
procedente del
orificio de
espiración. Para
iniciar el test del
orificio de
espiración, pulsar la
tecla correspondiente
al parámetro “Orificio
de espiración”.

20. BIPAP VISION: PUESTA EN FUNCIONAMIENTO
Paso 3:
 Aparecerán en
pantalla las
instrucciones para
realizar el test. Para
comenzar el test,
pulsar la tecla “Inicio
test”.

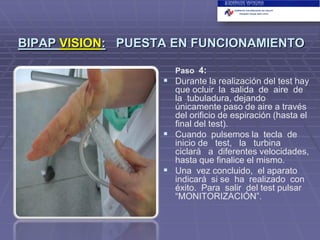

21. BIPAP VISION: PUESTA EN FUNCIONAMIENTO
Paso 4:
 Durante la realización del test hay
que ocluir la salida de aire de
la tubuladura, dejando
únicamente paso de aire a través
del orificio de espiración (hasta el
final del test).
 Cuando pulsemos la tecla de
inicio de test, la turbina
ciclará a diferentes velocidades,
hasta que finalice el mismo.
 Una vez concluido, el aparato
indicará si se ha realizado con
éxito. Para salir del test pulsar
“MONITORIZACIÓN”.

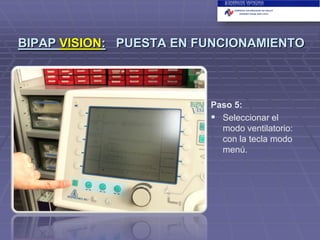

22. BIPAP VISION: PUESTA EN FUNCIONAMIENTO
Paso 5:
 Seleccionar el
modo ventilatorio:
con la tecla modo
menú.

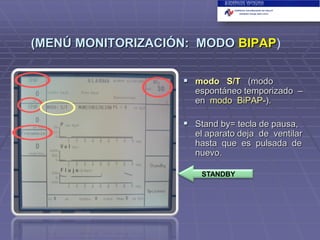

23. (MENÚ MONITORIZACIÓN: MODO BIPAP)
 modo S/T (modo
espontáneo temporizado –
en modo BiPAP-).
 Stand by= tecla de pausa,
el aparato deja de ventilar
hasta que es pulsada de
nuevo.
STANDBY

24. (MENÚ MONITORIZACIÓN: MODO CPAP)
 En modo CPAP se
muestra en pantalla la
información sobre el nivel
de CPAP, la frecuencia
respiratoria del paciente y
la FiO2 seleccionada.
Dispone también de acceso
a la función de pausa
(Stand by).

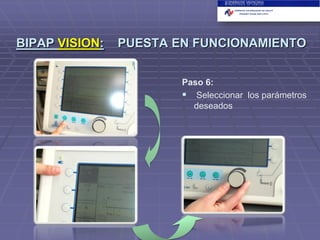

25. BIPAP VISION:
PUESTA EN FUNCIONAMIENTO
Paso 6:
 Seleccionar los parámetros
deseados

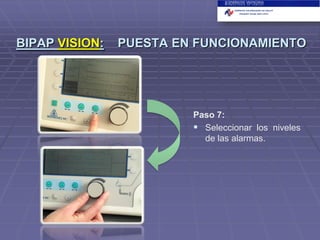

26. BIPAP VISION:
PUESTA EN FUNCIONAMIENTO
Paso 7:
 Seleccionar los niveles
de las alarmas.

27. BIPAP VIVO
:
ESTRUCTURA
TIPO VIVO
VIVO 30/ VIVO 40:
 El modelo VIVO 40 permite
el uso en batería ( portátil )
aunque hay que accionar la
tecla del lateral.
ENCENDIDO/APAGADO

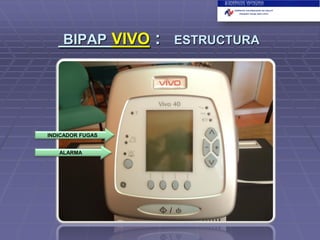

28. BIPAP VIVO
INDICADOR FUGAS
ALARMA
:
ESTRUCTURA

29. BIPAP VIVO
:
MONTAJE FUNGIBLE
FILTRO
Punto 1:
 COLOCACIÓN FILTRO
 EN CASO DE
TRAQUEOTOMIZA
OS: utilizar dispositivo
específico y por tanto
no colocar este filtro.

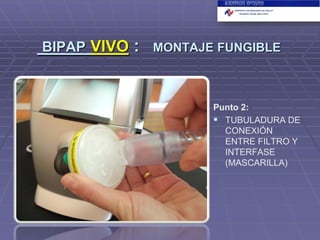

30. BIPAP VIVO
:
MONTAJE FUNGIBLE
Punto 2:
 TUBULADURA DE
CONEXIÓN
ENTRE FILTRO Y
INTERFASE
(MASCARILLA)

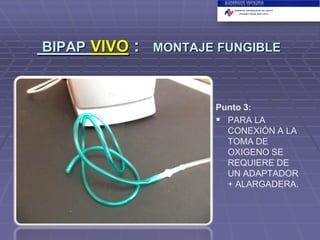

31. BIPAP VIVO
:
MONTAJE FUNGIBLE
Punto 3:
 PARA LA
CONEXIÓN A LA
TOMA DE
OXIGENO SE
REQUIERE DE
UN ADAPTADOR
+ ALARGADERA.

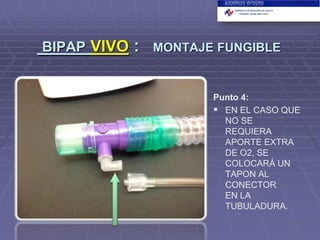

32. BIPAP VIVO
:
MONTAJE FUNGIBLE
Punto 4:
 EN EL CASO QUE
NO SE
REQUIERA
APORTE EXTRA
DE O2, SE
COLOCARÁ UN
TAPON AL
CONECTOR
EN LA
TUBULADURA.

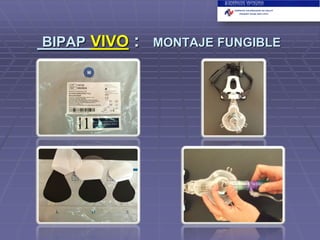

33. BIPAP VIVO
:
MONTAJE FUNGIBLE

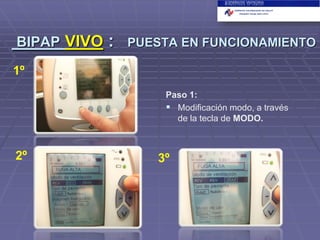

34. BIPAP VIVO
:
PUESTA EN FUNCIONAMIENTO
1º
Paso 1:
 Modificación modo, a través
de la tecla de MODO.
2º
3º

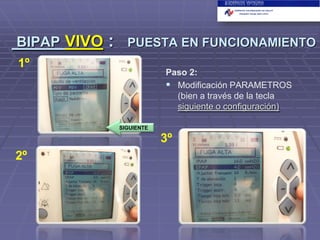

35. BIPAP VIVO
:
PUESTA EN FUNCIONAMIENTO
1º
Paso 2:
 Modificación PARAMETROS
(bien a través de la tecla
siguiente o configuración)
SIGUIENTE
3º
2º

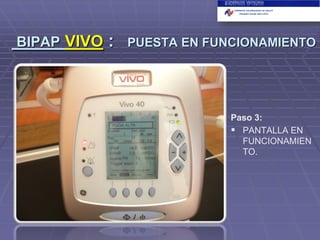

36. BIPAP VIVO
:
PUESTA EN FUNCIONAMIENTO
Paso 3:
 PANTALLA EN
FUNCIONAMIEN
TO.
