1. TECNOLOGÍA DE LA FABRICACIÓN
BROCAS
TECNICATURA SUPERIOR EN MECATRÓNICA

2. INTRODUCCIÓN
Las brocas son herramientas
concebidas para el taladrado de
perforaciones cilíndricas, tanto
ciegas como pasantes, sobre
materiales macizos.
La perforación obtenida de las brocas
comunes es de características
geométricas y superficiales burdas

3. FILOS Y GENERALIDADES
BROCA SALOMÓNICA
Consiste en una herramienta
cilíndrica con una hélice
tallada en su longitud.
Es una de las herramientas de
mecanizado por arranque de
viruta más ampliamente
utilizadas.
NERVIO DE BROCA
ALGUNOS EJEMPLOS
TIPOS DE PERFORACIONES
• CÓNICA
• PASANTE
• CIEGA

4. NOMENCLATURA DE LAS BROCAS
• EJE
• VÁSTAGO
• CUERPO
• HOLGURA
• ESTRÍA
• TALÓN
• CARA
• ÁNGULO DE LA HÉLICE
• LARGO TOTAL
• LARGO DE LA ESTRÍA
• PUNTA
• FLANCO
• REBORDE DE CINCEL
• LABIO
• DIÁMETRO
• ENCASTRE
• MATERIAL
• REFRIGERACIÓN

5. ÁNGULOS DE LAS BROCAS
Es esencial elegir una broca acorde a nuestra
necesidad, y mantener adecuados filos y
condiciones de corte para su buen desempeño. ↓ EJEMPLOS ↓

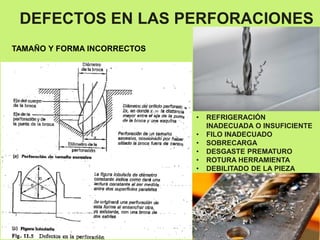

6. DEFECTOS EN LAS PERFORACIONES
• REFRIGERACIÓN
INADECUADA O INSUFICIENTE
• FILO INADECUADO
• SOBRECARGA
• DESGASTE PREMATURO
• ROTURA HERRAMIENTA
• DEBILITADO DE LA PIEZA
TAMAÑO Y FORMA INCORRECTOS

7. TIPOS DE BROCAS
• AL CARBONO (MADERA)
• HSS (METAL)
• PUNTA METAL DURO (HORMIGÓN)
• DIAMANTADA (VIDRIOS – HORMIGÓN)
• TIPO PALETA
• TIPO COPA
• ESCALONADAS
• MONOFILO (TIPO CAÑÓN)
• SALOMÓNICAS (LAS MÁS COMUNES)
• MULTIFILO-ESCARIADOR-AVELLANADOR
• CILÍNDRICAS
• CÓNICAS
• CON INSERTOS INTERCAMBIABLES
• AHUECADAS PARA LUBRICACIÓN Y
REFRIGERACIÓN INTERNA
• TRÉPANOS PARA MINERÍA Y PETRÓLEO
• OTRAS

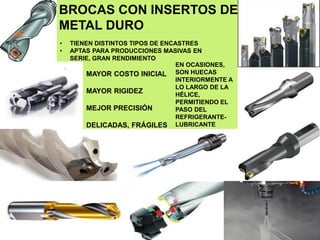

8. BROCAS CON INSERTOS DE
METAL DURO
MAYOR COSTO INICIAL
MAYOR RIGIDEZ
MEJOR PRECISIÓN
DELICADAS, FRÁGILES
EN OCASIONES,
SON HUECAS
INTERIORMENTE A
LO LARGO DE LA
HÉLICE,
PERMITIENDO EL
PASO DEL
REFRIGERANTE-
LUBRICANTE
• TIENEN DISTINTOS TIPOS DE ENCASTRES
• APTAS PARA PRODUCCIONES MASIVAS EN
SERIE, GRAN RENDIMIENTO

9. BROCAS PARA MATERIALES
ABRASIVOS
PARA HORMIGÓN:
ENCASTRE SDS – PLUS
ENCASTRE SDS – MAX
TIPO COPA
PARA VIDRIO
TRÉPANOS PARA PETRÓLEO Y MINERÍA
• ELEVADA RESISTENCIA AL
DESGASTE Y LA ABRASIÓN
• SOPORTAN ELEVADAS
TEMPERATURAS SIN
REFRIGERANTE
• APTAS PARA TRABAJAR EN
MATERIALES
HETEROGÉNEOS

10. DIÁMETROS DE BROCAS PARA ROSCAR

11. SUJECIÓN PARA PERFORAR
SUJECIÓN DE BROCAS EN MANDRIL
FIJACIÓN DE PIEZAS EN MORSA

12. MÁQUINAS PARA TALADRAR
DE BANCO PORTÁTILES A BATERÍA
ELÉCTRICAS
PORTÁTILES
CON CABLE
NEUMÁTICAS
CONTROL NUMÉRICO
OIL & GAS
