Este documento describe los ceromeros, materiales híbridos de resina y cerámica utilizados para restauraciones dentales. Explica varios sistemas ceroméricos como Art-Glass, Belle-Glass y Targis-Vectris, detallando sus propiedades físicas y químicas. También cubre las indicaciones clínicas y técnicas de preparación dental y cementación de restauraciones de ceromero.

1. Ceromeros

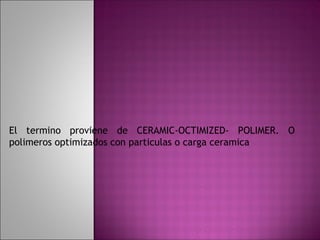

2. El termino proviene de CERAMIC-OCTIMIZED- POLIMER. O
polimeros optimizados con particulas o carga ceramica

3. Se trata de un polímero optimizado que incorpora en su
composición finísimas partículas de cerámica y fibras
reforzadas.
son materiales nuevos que se emplean para la elaboración de
incrustaciones, coronas y puentes.

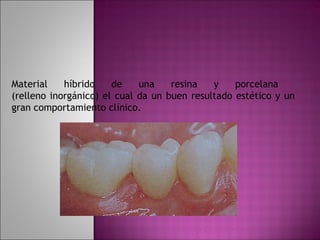

4. Material híbrido de una resina y porcelana
(relleno inorgánico) el cual da un buen resultado estético y un
gran comportamiento clínico.

5. Propiedades fisico mecanicas muy superiores poseen :
Exelentes caracteristicas en terminos de color
Mimetizacion
Translucidez
Opacidad
biocompatibilidad

6. Propiedad de particular interes:
Caracteristicas de resilencia.
Muy util en concecuencia en restauraciones de protesis sobre implantes
ademas de la cualidad de no producir desdgaste de la estructura dental
antagoniosta.

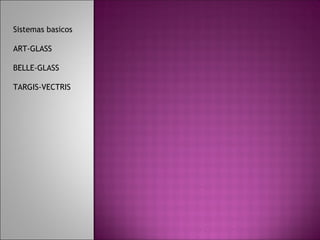

7. Sistemas basicos
ART-GLASS
BELLE-GLASS
TARGIS-VECTRIS

8. ART-GLASS
Fabricado en alemania en 1995
Heraeus-kulzer
Poseee una estructura de polimerizacion tri-dimensional con uniones
cruzadas lo cual le imparte especiales propiedades fisico-mecanicas
ademas de una alta resistencia al desgaste.

9. Fracciones inorganiocas:
Vidrio : vidrio de bario radio-opaco
Tamaño de particula : 0.7 micrometros
Silice coloidal
Otros componentes:
Accido silicico: para alta densidad, facilidad de modelado
Microglass: vidrio de bario –aluminio de forma esferica
Tamaño particlua: 0.07 micrometros

10. AGENTES RETICULANTES : formacion de cadenas cruzadas
“ esta fase inorganica esta silanizada para union con la fase organica

11. FASE ORGANICA
El denominado VITROID por la compañía HERAEUS-KULZER .
Vidrio orgánico multifuncional logra enlaces tridimensionales de lata
densidad.
PROPIEDADES FISICO-MECANICAS
Dureza = estructura dental
Modulo elástico este factor es de trascendental importancia en la
restauración sobre implantes.

12. COMPÒRTAMIENTO ABRASIVO
Es un simulador de masticación con proyección a 5 años
el material muestra un desgaste minimo
no desgasta los dientes antagonistas.

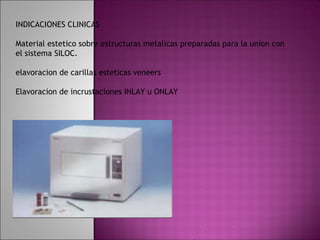

13. INDICACIONES CLINICAS
Material estetico sobre estructuras metalicas preparadas para la union con
el sistema SILOC.
elavoracion de carillas esteticas veneers
Elavoracion de incrustaciones INLAY u ONLAY

14. BELLE –GLASS
Se introduce en el comercio dental en el año de 1996 inicialmente por la
compañía BELLE y en la actualidad por KERR
Compuesta de polimeros dimetacrilatos uretano y dimetacrilato alifaticos
(OLIGOMERS )
Carga de vidrio de 74 % : boro- silicato
Tamaño de particula 0.6 – 10 micrometros
87% de vidrio de bario y bisGMA

15. Polimeriza en una camara a alta temperatura y presion en presencia de
nitrogeno
Permite polimerizacion en ausencia de oxigeno
Asi alcanza un elevado grado de polimerizacion
T de 140º centigrados
Presion de nitrogeno : 80 l/pulgada en un tiempo de 10 a 20 minutos

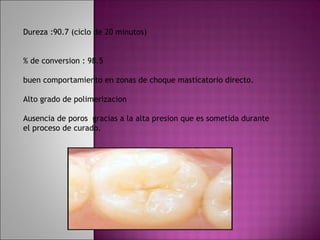

16. Dureza :90.7 (ciclo de 20 minutos)
% de conversion : 98.5
buen comportamiento en zonas de choque masticatorio directo.
Alto grado de polimerizacion
Ausencia de poros gracias a la alta presion que es sometida durante
el proceso de curado.

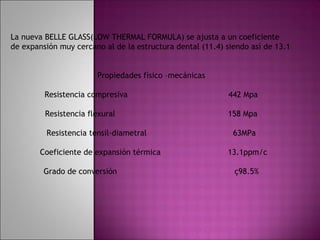

17. La nueva BELLE GLASS(LOW THERMAL FORMULA) se ajusta a un coeficiente
de expansión muy cercano al de la estructura dental (11.4) siendo así de 13.1
Propiedades físico –mecánicas
Resistencia compresiva 442 Mpa
Resistencia flexural 158 Mpa
Resistencia tensil-diametral 63MPa
Coeficiente de expansión térmica 13.1ppm/c
Grado de conversión ç98.5%

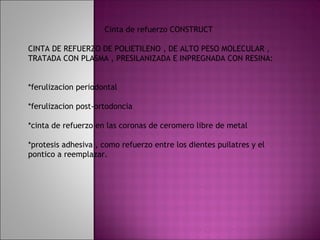

18. Cinta de refuerzo CONSTRUCT
CINTA DE REFUERZO DE POLIETILENO , DE ALTO PESO MOLECULAR ,
TRATADA CON PLASMA , PRESILANIZADA E INPREGNADA CON RESINA:
*ferulizacion periodontal
*ferulizacion post-ortodoncia
*cinta de refuerzo en las coronas de ceromero libre de metal
*protesis adhesiva , como refuerzo entre los dientes puilatres y el
pontico a reemplazar.

19. SISTEMA TARGIS-VECTRIS IVOCLAR
Incluye en su matriz organica polimeros de refuerzo o carga de finas
particulas ceramicas en forma tridimensional.
Polimeriza en camaras especiales con luz y calor.
Es de resina compuesta reforzado con fibras de vidrio silanizadas.

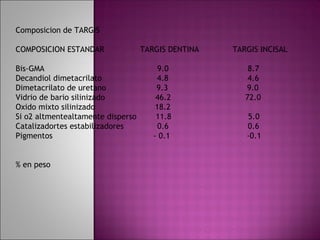

20. Composicion de TARGIS
COMPOSICION ESTANDAR TARGIS DENTINA TARGIS INCISAL
Bis-GMA 9.0 8.7
Decandiol dimetacrilato 4.8 4.6
Dimetacrilato de uretano 9.3 9.0
Vidrio de bario silinizado 46.2 72.0
Oxido mixto silinizado 18.2
Si o2 altmentealtamente disperso 11.8 5.0
Catalizadortes estabilizadores 0.6 0.6
Pigmentos - 0.1 -0.1
% en peso

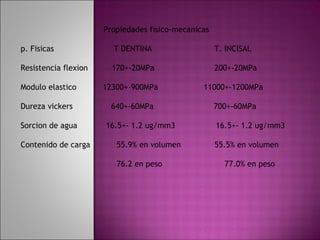

21. Propiedades fisico-mecanicas
p. Fisicas T DENTINA T. INCISAL
Resistencia flexion 170+-20MPa 200+-20MPa
Modulo elastico 12300+-900MPa 11000+-1200MPa
Dureza vickers 640+-60MPa 700+-60MPa
Sorcion de agua 16.5+- 1.2 ug/mm3 16.5+- 1.2 ug/mm3
Contenido de carga 55.9% en volumen 55.5% en volumen
76.2 en peso 77.0% en peso

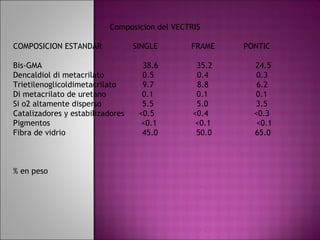

22. Composicion del VECTRIS
COMPOSICION ESTANDAR SINGLE FRAME PONTIC
Bis-GMA 38.6 35.2 24.5
Dencaldiol di metacrilato 0.5 0.4 0.3
Trietilenoglicoldimetacrilato 9.7 8.8 6.2
Di metacrilato de uretano 0.1 0.1 0.1
Si o2 altamente disperso 5.5 5.0 3.5
Catalizadores y estabilizadores <0.5 <0.4 <0.3
Pigmentos <0.1 <0.1 <0.1
Fibra de vidrio 45.0 50.0 65.0
% en peso

23. Propiedades
p. Fisicas single frame ponti
Resistencia flexion 700+-70mpa 700+-70mpa 1300+-60mpa
Modulo elastico 21000+-1800mpa 21000+-1800mpa 36000+-2500mpa
Sorcion de agua 18.8+-0.8ug/mm3 18.8+-0.8ug/mm3
Solubilidad en agua 0.8+-0.25ug/mm3 0.8+-0.25ug/mm3

24. Indicaciones clinicas
Coronas completas en anteriores o posteriores sin metal
Carillas laminadas :veneers
Incrustaciones inlay y onlay
Protesis fijas de 3 unidades sin sustrato metalico
Material estetico (blindaje) para recubrimiento de estructuras metalicas
en protesis fijas de tramo largo

25. INDICACIONES GENERALES PARA LAS
PREPARACIONES QUE VAN A SER
RESTAURADAS CON CEROMEROS

26. PREPARACION PARA CORONA COMPLETA LIBRE DE METAL EN POSTERIORES
-reduccion homogenea en cra oclusal de 1.5 a 2 mm. Siguinedo contorno
morfologico del diente
-desgaste vestibular, lingual y proximal de 1.5 mm
-linea terminal en hombro redondeado o chanfer profundo , muy definido en
todo el contorno de 360º
-todo el contorno debe ser redondeado , suave , sin presencia de angulos
agudos.

27. PREPARACION PARA DIENTES ANTERIORES
-reduccion homogenea con desgaste incisal de 1mm , linea terminal
definida en chanfer profundo de 0.6 a 0.8 mm
-todos los contornos redondeados

28. PREPARACION PARA RESTAURACIONES INLAY
-reduccion en la zona central , oclusal , con una profundidad de 1.5 mm
apartir de la cuspide antagonista
-paredes laterales con una divergencia de 6 8º
-todos los angulos diedros o triedros redondeados . utilize siempre fresas de
diamante redonda
-pared gingival en lo posible supra
-paredes vestibulares y lingual de la caja proximal ligeramente abiertas
-angulo cavo supeficial , suavemente redondeado sin biseles

29. PREPARACIONE ONLAY
-los mismos lineamientos de la preparacion INLAY
-la cobertura cuspidea debe tener un desgaste de 1.5 a 2mm

30. CEMENTOS PARA LA CEMENTACION DE
RESTAURACIONES EN CEROMEROS

31. Los cementos recomendados deben ser con
base en formulas de resinas adhesivas ,
preferiblemente dentro de la misma
formulacion del ceromero.

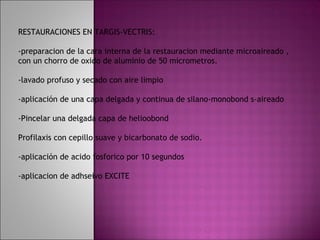

32. RESTAURACIONES EN TARGIS-VECTRIS:
-preparacion de la cara interna de la restauracion mediante microaireado ,
con un chorro de oxido de aluminio de 50 micrometros.
-lavado profuso y secado con aire limpio
-aplicación de una capa delgada y continua de silano-monobond s-aireado
-Pincelar una delgada capa de helioobond
Profilaxis con cepillo suave y bicarbonato de sodio.
-aplicación de acido fosforico por 10 segundos
-aplicacion de adhseivo EXCITE

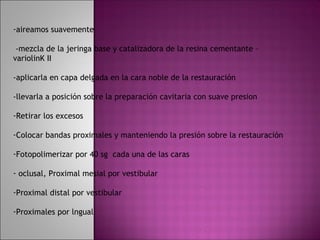

33. -aireamos suavemente
-mezcla de la jeringa base y catalizadora de la resina cementante –
variolinK II
-aplicarla en capa delgada en la cara noble de la restauración
-llevarla a posición sobre la preparación cavitaria con suave presion
-Retirar los excesos
-Colocar bandas proximales y manteniendo la presión sobre la restauración
-Fotopolimerizar por 40 sg cada una de las caras
- oclusal, Proximal mesial por vestibular
-Proximal distal por vestibular
-Proximales por lngual

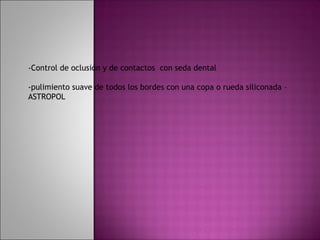

34. -Control de oclusión y de contactos con seda dental
-pulimiento suave de todos los bordes con una copa o rueda siliconada –
ASTROPOL

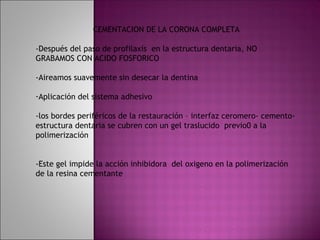

35. CEMENTACION DE LA CORONA COMPLETA
-Después del paso de profilaxis en la estructura dentaria, NO
GRABAMOS CON ACIDO FOSFORICO
-Aireamos suavemente sin desecar la dentina
-Aplicación del sistema adhesivo
-los bordes periféricos de la restauración – interfaz ceromero- cemento-
estructura dentaria se cubren con un gel traslucido previo0 a la
polimerización
-Este gel impide la acción inhibidora del oxigeno en la polimerización
de la resina cementante
