GEOLOGIA Y EXPLORACION DEL YACIMINETO EPITERMAL DE CHIPMO - ORCOPAMPA
- 1. GEOLOGIA Y EXPLORACION DEL YACIMIENTO EPITERMAL DE CHIPMO-ORCOPAMPA Julio Rojas Echenique – Juan Carlos Salazar Caceres Cía. de Minas Buenaventura - U.E.A Orcopampa

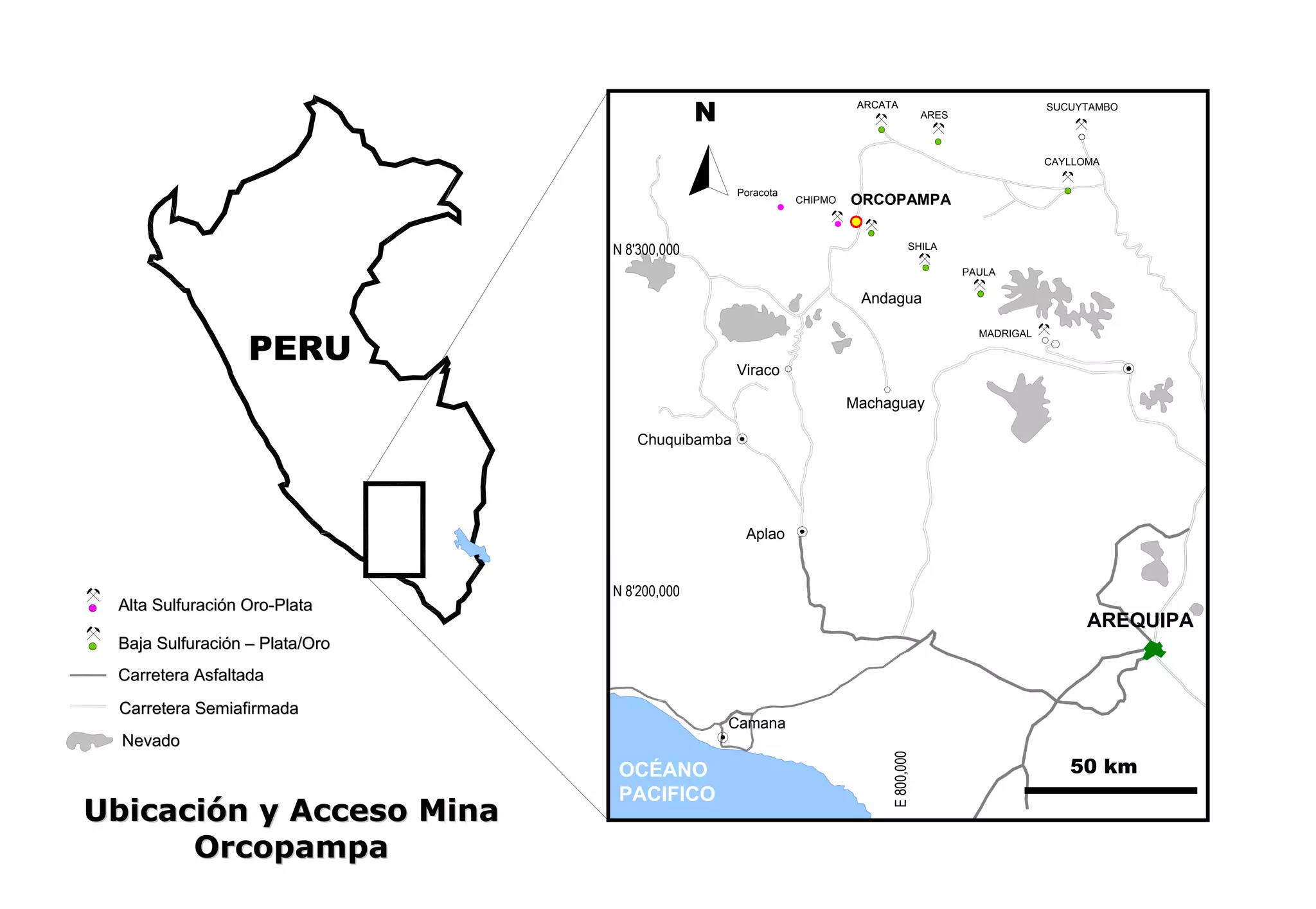

- 2. N ARCATA ARES SUCUYTAMBO CAYLLOMA Poracota CHIPMO ORCOPAMPA N 8'300,000 SHILA PAULA Andagua PERU MADRIGAL Viraco Machaguay Chuquibamba Aplao N 8'200,000 Alta Sulfuración Oro-Plata Oro- AREQUIPA Baja Sulfuración – Plata/Oro Carretera Asfaltada Carretera Semiafirmada Camana Nevado E 800,000 OCÉANO 50 km PACIFICO Ubicación y Acceso Mina Orcopampa
- 3. Operación Mina En la mina Chipmo se producen diariamente 1,250 toneladas de mineral con una ley promedio de 17 gramos de oro. La extracción del mineral se realiza utilizando Scoops, camiones de bajo perfil y locomotoras, los cuales llegan a un nivel principal y de allí se transporta mediante un Pique a superficie. El método de explotación es de corte y relleno ascendente mecanizado. Se cuenta con una fuerza laboral de 1,070 trabajadores entre compañía y contratas.
- 4. Retos de la Mina Chipmo
- 5. Planta de Procesos En febrero del 2,004 se cambio el proceso de tratamiento de mineral, de flotación al método de cianuración lográndose un incremento en la recuperación del oro de 86 al 94%. Paralelo a este proceso se construyó la nueva presa de relaves con una vida útil de 10 años
- 6. Medio Ambiente Desde 1,996 hasta el año 2,001 se han ejecutado mas de 14 proyectos para adecuar ambientalmente nuestras operaciones, con una inversión de mas de 1.5 millones de dólares, con el objetivo de cumplir los limites permisibles establecidos por la legislación vigente. Durante tres años consecutivos venimos manteniendo un sistema de gestión ambiental basado en la norma ISO 14001, demostrando un esfuerzo voluntario de mejora continúa en temas ambientales, con el propósito de mantener un operación limpia. La inversión del plan de cierre parcial asciende a 700,000 dólares con un avance del 70%.
- 7. Huancarama Huancarama Huancarama Plano Geológico Regional N 8'315,000 Orcopampa Hidroeléctrica Hidroeléctrica Hidroeléctrica Hidroeléctrica Hidroeléctrica Hidroeléctrica Humachulco Humachulco Humachulco Humachulco Humachulco Humachulco Quinsapuquio Quinsapuquio Quinsapuquio Quinsapuquio Quinsapuquio Quinsapuquio N Sarpane Sarpane Sarpane Sarpane Sarpane Sarpane Chipmo Chipmo Chipmo Chipmo Chipmo Chipmo Cuaternario Litología Huimpilca Huimpilca Huimpilca Huimpilca Volc. Andahua Tf. Umachulco Zona Plata-Oro Tf. Chipmo N 8'310,000 Manto Manto Manto Manto Manto Manto Orcopam pa Orcopam pa Terciario Compl. Sarpane Tf. Manto Calera Calera Calera Calera Calera Calera Tacaza Grupo Tf. La Lengua Volc. Sta. Rosa Chilcaymarca Chilcaymarca Chilcaymarca Chilcaymarca Chilcaymarca Chilcaymarca Tf. Pisaca T intaymarca T intaymarca T intaymarca T intaymarca T intaymarca T Cretaceo Form. Murco Form. Hualhuani Allhuire Allhuire Allhuire Allhuire Allhuire Allhuire Estructuras Vetas Huincocau Huincocau Huincocau Huincocau N 8'305,000 Fallas Centro Volcánico Misahuanca Misahuanca Misahuanca Misahuanca Misahuanca Misahuanca E 780,000 E 785,000 E 790,000
- 8. Afloramiento V. Calera ta Ve ja a Ca R oc •1-2m de potencia •Afloramiento de 20m •Producción 70 MozAg y 0.55 MozAu
- 9. Producción de Oro y Plata Distrito de Orcopampa 1969 - Feb 2005 6,000 250,000 V. Calera, Manto, Sta. Rosa, etc. Ag (Oz) 5,000 V. Nazareno, Prometida 200,000 Au (Oz) Onzas de Plata (Millares) 4,000 Onzas de Oro 150,000 3,000 100,000 2,000 50,000 1,000 0 0 1969 1972 1975 1978 1981 1984 1987 1990 1993 1996 1999 2002 2005 Años Producción Total: 70 millones de OzAg y 1.4 millones de OzAu Proyección 2,005: 210,000 OzAu Chipmo 850,000 OzAu – Calera 550,000 OzAu
- 10. Huancarama Huancarama Huancarama Plano Geológico Regional N 8'315,000 Orcopampa Hidroeléctrica Hidroeléctrica Hidroeléctrica Hidroeléctrica Hidroeléctrica Hidroeléctrica Humachulco Humachulco Humachulco Humachulco Humachulco Humachulco Quinsapuquio Quinsapuquio Quinsapuquio Quinsapuquio Quinsapuquio Quinsapuquio N Sarpane Sarpane Sarpane Sarpane Sarpane Sarpane Zona Oro Chipmo Chipmo Chipmo Chipmo Chipmo Chipmo Cuaternario Litología Huimpilca Huimpilca Huimpilca Huimpilca Volc. Andahua Tf. Umachulco Zona Plata-Oro Tf. Chipmo N 8'310,000 Manto Manto Manto Manto Manto Manto Orcopam pa Orcopam pa Terciario Compl. Sarpane Tf. Manto Calera Calera Calera Calera Calera Calera Tacaza Grupo Tf. La Lengua Volc. Sta. Rosa Chilcaymarca Chilcaymarca Chilcaymarca Chilcaymarca Chilcaymarca Chilcaymarca Tf. Pisaca T intaymarca T intaymarca T intaymarca T intaymarca T intaymarca T Cretaceo Form. Murco Form. Hualhuani Allhuire Allhuire Allhuire Allhuire Allhuire Allhuire Estructuras Vetas Huincocau Huincocau Huincocau Huincocau N 8'305,000 Fallas Centro Volcánico Misahuanca Misahuanca Misahuanca Misahuanca Misahuanca Misahuanca E 780,000 E 785,000 E 790,000
- 11. Plano Geologico Chipmo Litologia y Estructuras Litologia y Estructuras N Chipmo Chipmo Chipmo Chipmo Chipmo Chipmo N 8'312,000 Litologia Litologia Volcanico Andagua Tufo Chipmo: Composición riolitica. 14.1MA Complejo Sarpane: Domos y flujos de lava de composición Dacitica y Andesitica. 18.3-19.5Ma Tufo Manto: Tufos Igninbriticos composición Riolitica. 20 M.A Tufo Santa Rosa: Brechas, Lavas y Tufos .PIQUE PIQUE PIQUE PIQUE PIQUE PIQUE de composicion andesitica. 20-25M.A N 8'310,000 Estructuras Estructuras Crestones Siliceos rca Vetas Reconocidas ma ay il c Falla Ch o Ri Chilcaymarca Chilcaymarca Chilcaymarca Chilcaymarca Chilcaymarca Chilcaymarca Centro Volcanico 1Km 1Km E 780,000 E 782,000 E 784,000
- 12. Relación de estructuras en producción y exploración Veta Rumbo Buzam. Ancho Long. Long. Rec. Long. Rec. Afloram. Horizont. Vertical Nazareno N50°E 75°S 3.5 150 1,000 500 Lucy Piso N50°E 75°S 7.5 200 200 150 Prosperidad 4.0 - 85 160 Nazareno W N80°E 60°S 3.9 - 90 100 Prometida R1 N70°E 80°N 2.8 - 600 300 Prometida R2 N75°E 80°N 2.8 - 360 160
- 13. Afloramiento V. Nazareno NE SW
- 14. Afloramiento V. Prometida SW NE
- 15. Plano Geologico Chipmo Litologia y Estructuras Litologia y Estructuras N Chipmo Chipmo Chipmo Chipmo Chipmo Chipmo N 8'312,000 Litologia Litologia Volcanico Andagua Tufo Chipmo: Composición riolitica. 14.1MA Complejo Sarpane: Domos y flujos de lava de composición Dacitica y Andesitica. 18.3-19.5Ma Tufo Manto: Tufos Igninbriticos composición Riolitica. 20 M.A Tufo Santa Rosa: Brechas, Lavas y Tufos .PIQUE PIQUE PIQUE PIQUE PIQUE PIQUE de composicion andesitica. 20-25M.A N 8'310,000 Estructuras Estructuras Crestones Siliceos rca Vetas Reconocidas ma ay il c Falla Ch o Ri Chilcaymarca Chilcaymarca Chilcaymarca Chilcaymarca Chilcaymarca Chilcaymarca Centro Volcanico 1Km 1Km E 780,000 E 782,000 E 784,000
- 16. Alteraciones Hidrotermales Chipmo Chipmo Chipmo N 8'312,000 Alteraciones Alteración Silicea Alteración Silicea Silice, dickita, pirofilita, diaspora Silice, dickita, pirofilita, diaspora Alteración Argilíca Avanzada Alteración Argilíca Avanzada Silice, dickita, pirofilita, diaspora Silice, dickita, pirofilita, diaspora Alteración Argilica Avanzada Alteración Argilica Avanzada Alunita pulverulenta, caolín, silice calcedonica Alunita pulverulenta, caolín, silice calcedonica Alteración Argilíca 1 Alteración Argilíca 1 Silice, caolin Silice, caolin Alteración Argilíca 2 Alteración Argilíca 2 N 8'310,000 Illita, smectita Illita, smectita Fresco Fresco 1Km Chilcaymarca Chilcaymarca E 780,000 E 782,000 E 784000
- 17. Alteraciones Hidrotermales Alteración silicea en roca caja de la veta Pucara Granos de Bar Qz III rellenando fractura, Pirofilita en matriz alterada por QzII Microfractura rellena por Pirofilita-Diaspora, matriz Grano relictico de Qz primario, agregados de alterada por QzII diaspora, matriz alterada por QzII
- 18. Alteraciones Hidrotermales Sílice calcedonica, Qz secundario, matriz Ilita como alteración de fenocristal microcristalina, Qz, ill, smc. ferromagnesiano, matriz criptocristalina ill, smc. Fenocristal de plagioclasa alterada a sericita, con sobreimposicion de calcita. Matriz microcristalina con calcita y cloritas
- 19. Plano Generalizado B B Nivel 3540 N 8’311,400 7 8 N 9 1 V. Nazareno N 8’310,900 3 2 V. Nazareno Ramal 1 3 V. Ramal Sur B’’ B 4 V. Lucy Piso 2 5 V. Prosperidad 1 6 V. Nazareno W 7 V. Prometida A A PIQUE 4 8 V. Prometida Ramal 1 N 8’310,400 5 9 V. Prometida Ramal 2 6 500m A’’ A E 782,200 E 782,700 E 783,200
- 20. Reservas y Producción de Oro en la Mina Chipmo-Orcopampa 663,665 595,370 Reservas Onzas de Au 564,265 548,605 539,440 Producción Onzas de Au Recursos Onzas de Au 382,873 349,065 304,300 211,388 195,160 174,530 173,595 180,725 160,017 145,892 96,843 106,095 37,239 2000 2001 2002 2003 2004 2005 Reservas al 01 Enero Proyección 2,005: 210,000 OzAu
- 21. Plano Generalizado B B Nivel 3540 N 8’311,400 7 8 N 9 1 V. Nazareno N 8’310,900 3 2 V. Nazareno Ramal 1 3 V. Ramal Sur B’’ B 4 V. Lucy Piso 2 5 V. Prosperidad 1 6 V. Nazareno W 7 V. Prometida A A PIQUE 4 8 V. Prometida Ramal 1 N 8’310,400 5 9 V. Prometida Ramal 2 6 500m A’’ A E 782,200 E 782,700 E 783,200
- 22. A A’ Sección A-A’ cy Vetas Lucy Piso, Prosperidad V.Lu V.Lucy Piso a 3,900 rs e v In a ll a F Nv 3740 3,700 Nv 3640 iso cy P DCK-KAO .Lu ECONOMICA ORO MINERALIZACION V Nv 3540 PYR-DCK V.NazarenoW 3,500 ad rid spe PYR-DIA Nv 3440 ro V.P ? ? 200m
- 23. Plano Generalizado B B Nivel 3540 N 8’311,400 7 8 N 9 1 V. Nazareno N 8’310,900 3 2 V. Nazareno Ramal 1 3 V. Ramal Sur B’’ B 4 V. Lucy Piso 2 5 V. Prosperidad 1 6 V. Nazareno W 7 V. Prometida A A PIQUE 4 8 V. Prometida Ramal 1 N 8’310,400 5 9 V. Prometida Ramal 2 6 500m A’’ A E 782,200 E 782,700 E 783,200
- 24. Sección B-B’ SIL CALCEDONICA Vetas Nazareno, Prometida NW SE Rio Chilcaymarca ALN, DCK a etid Nv 3660 Nv 3690 rom eno Nv 3610 V. P Nv 3640 V. Na zar 2 DCK++ V . Ramal V. Ramal 1 Nv 3540 Nv 3540 Nv 3490 PYR, DIA, DCK- 100m Volcanicos Andahua Intervalo mineralización Aluvial Económica oro
- 25. Veta Prometida Ramal 1-2
- 26. Veta Prometida Ramal 1 Veta Roca Caja • Qz granular fuertemente tectonizado • Fuertemente argilizada • Cortado venillas (kaolinita ± dickita) • mas de 5%Py diss. Ncl Dck Venilleo de Dck
- 27. Veta Nazareno
- 28. Veta Nazareno
- 29. Secuencia Paragenética TEMPRANO TARDIO Estadio 1 Estadio 2 Estadio 3 2A 2B Cuarzo II Cuarzo Gris Cuarzo Lechos-Baritina Cuarzo Euhedral Cuarzo Blanco Oro Nativo Calaverita Teluro Nativo Paraguanojuatoita Baritina Telerubismutinita Cobres Grises Petzita/Hessita/Krennerita Luzonita Pirita Casiterita
- 30. Mineralización de Oro Qz lechoso (3) Sílice gris, diss Py Qz granular Oro nativo MINA CHIPMO Veta Nazareno Nv 3540 – Tajeo 1230 @ 122grAu/Tn
- 31. Mineralización de Oro MINA CHIPMO Qz lechoso,Ba Veta Nazareno Oro nativo Nv 3690 – Tajeo 895E @ 7KgAu/Tn Qz gris
- 32. Secuencia Paragenética TEMPRANO TARDIO Estadio 1 Estadio 2 Estadio 3 2A 2B Cuarzo II Cuarzo Gris Cuarzo Lechos-Baritina Cuarzo Euhedral Cuarzo Blanco Oro Nativo Calaverita Teluro Nativo Paraguanojuatoita Baritina Telerubismutinita Cobres Grises Petzita/Hessita/Krennerita Luzonita Pirita Casiterita
- 35. Sección Longitudinal V. Nazareno Nv 3910 3,900 Pique Nv 3860 Nv 3830 Río Chilcaymarca 3,800 Nv 3740 3,700 Nv 3690 Nv 3640 3,600 Nv 3590 Nv 3540 3,500 Nv 3490 mayor 5grAu/Tn 3,400 mayor30grAu/Tn mayor100grAu/Tn
- 36. Veta Nazareno – Tjo 725W Nv.3690
- 37. Geoquímica Chipmo – Au(ppb) VS Te (pmm) 10000.0 N Veta Nazareno L Lucy Piso P Prometida R1-R2 1000.0 100.0 Te-ppm 10.0 1.0 0.1 10 100 1000 10000 100000 1000000 Au-ppb
- 39. Conclusiones •Las estructuras mineralizadas están asociadas a una alteración epitermal del tipo ácido sulfato, con ensambles de pirofilita- diaspora en profundidad, pirofilita,dickita en las zonas con mineralización de oro, alunita y dickita las partes altas del distrito y sílice calcedonica y alunita pulverulenta en las parte mas dístales. •Las vetas en Chipmo se caracterizan por presentar altas leyes de oro y zonas de bonanza con un fuerte control estructural. •El oro se encuentra principalmente asociado a telururos y minerales de bismuto, siendo los elementos guía Te y Bi. •El zoneamiento geoquímico en una herramienta importante para determinar si se viene explorando en la parte proximal o distal de la mena.
