1. COMENTARIO DEL
PLANO URBANO
ISAAC BUZO SÁNCHEZ
IES EXTREMADURA
Montijo (Badajoz)
http://personales.ya.com/isaacbuzo

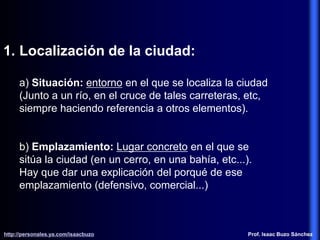

2. 1. Localización de la ciudad:
a) Situación: entorno en el que se localiza la ciudad
(Junto a un río, en el cruce de tales carreteras, etc,
siempre haciendo referencia a otros elementos).
b) Emplazamiento: Lugar concreto en el que se
sitúa la ciudad (en un cerro, en una bahía, etc...).
Hay que dar una explicación del porqué de ese
emplazamiento (defensivo, comercial...)
http://personales.ya.com/isaacbuzo
http://personales.ya.com/isaacbuzo Prof. Isaac Buzo Sánchez

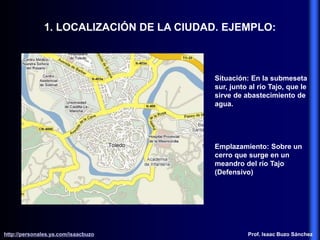

3. 1. LOCALIZACIÓN DE LA CIUDAD. EJEMPLO:
Situación: En la submeseta
sur, junto al río Tajo, que le
sirve de abastecimiento de
agua.
Emplazamiento: Sobre un
cerro que surge en un
meandro del río Tajo
(Defensivo)
http://personales.ya.com/isaacbuzo
http://personales.ya.com/isaacbuzo Prof. Isaac Buzo Sánchez

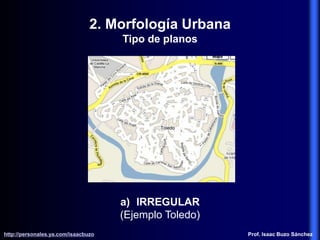

4. 2. Morfología Urbana
Tipo de planos
a) IRREGULAR
(Ejemplo Toledo)
http://personales.ya.com/isaacbuzo
http://personales.ya.com/isaacbuzo Prof. Isaac Buzo Sánchez

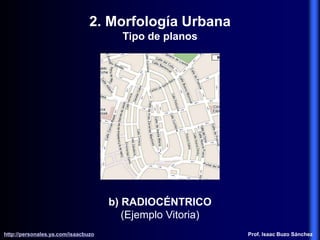

5. b) RADIOCÉNTRICO
(Ejemplo Vitoria)
2. Morfología Urbana
Tipo de planos
http://personales.ya.com/isaacbuzo
http://personales.ya.com/isaacbuzo Prof. Isaac Buzo Sánchez

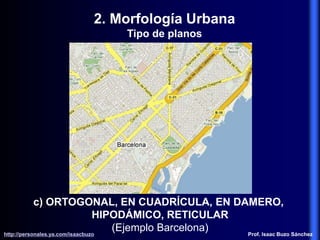

6. c) ORTOGONAL, EN CUADRÍCULA, EN DAMERO,
HIPODÁMICO, RETICULAR
(Ejemplo Barcelona)
2. Morfología Urbana
Tipo de planos
http://personales.ya.com/isaacbuzo
http://personales.ya.com/isaacbuzo Prof. Isaac Buzo Sánchez

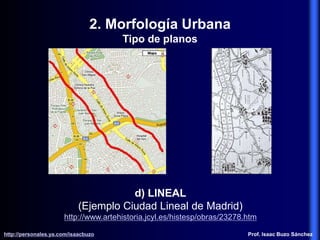

7. d) LINEAL
(Ejemplo Ciudad Lineal de Madrid)
http://www.artehistoria.jcyl.es/histesp/obras/23278.htm
2. Morfología Urbana
Tipo de planos
http://personales.ya.com/isaacbuzo
http://personales.ya.com/isaacbuzo Prof. Isaac Buzo Sánchez

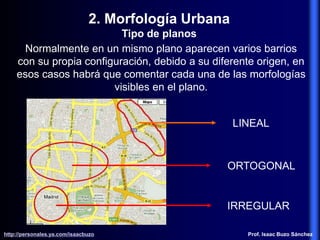

8. Normalmente en un mismo plano aparecen varios barrios
con su propia configuración, debido a su diferente origen, en
esos casos habrá que comentar cada una de las morfologías
visibles en el plano.
LINEAL
ORTOGONAL
IRREGULAR
2. Morfología Urbana
Tipo de planos
http://personales.ya.com/isaacbuzo
http://personales.ya.com/isaacbuzo Prof. Isaac Buzo Sánchez

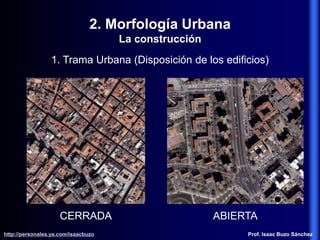

9. 2. Morfología Urbana
La construcción
1. Trama Urbana (Disposición de los edificios)
CERRADA ABIERTA
http://personales.ya.com/isaacbuzo
http://personales.ya.com/isaacbuzo Prof. Isaac Buzo Sánchez

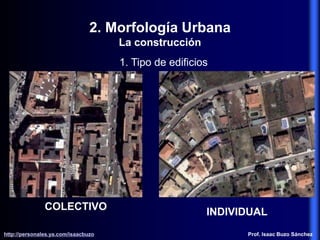

10. 2. Morfología Urbana
La construcción
1. Tipo de edificios
COLECTIVO
INDIVIDUAL
http://personales.ya.com/isaacbuzo
http://personales.ya.com/isaacbuzo Prof. Isaac Buzo Sánchez

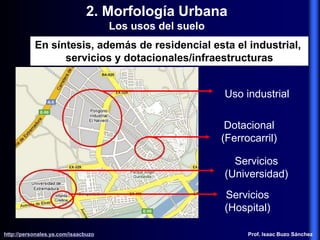

11. 2. Morfología Urbana
Los usos del suelo
Uso industrial
Dotacional
(Ferrocarril)
Servicios
(Universidad)
Servicios
(Hospital)
http://personales.ya.com/isaacbuzo
http://personales.ya.com/isaacbuzo Prof. Isaac Buzo Sánchez
En síntesis, además de residencial esta el industrial,
servicios y dotacionales/infraestructuras

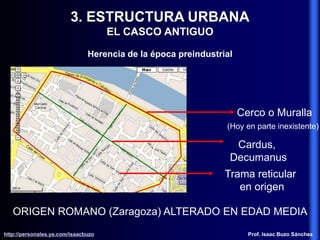

12. 3. ESTRUCTURA URBANA
EL CASCO ANTIGUO
Herencia de la época preindustrial
ORIGEN ROMANO (Zaragoza) ALTERADO EN EDAD MEDIA
Cerco o Muralla
(Hoy en parte inexistente)
Cardus,
Decumanus
Trama reticular
en origen
http://personales.ya.com/isaacbuzo
http://personales.ya.com/isaacbuzo Prof. Isaac Buzo Sánchez

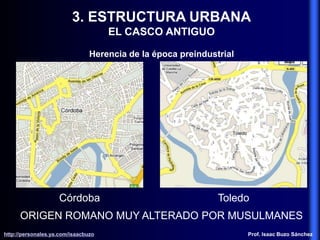

13. 3. ESTRUCTURA URBANA
EL CASCO ANTIGUO
Herencia de la época preindustrial
ORIGEN ROMANO MUY ALTERADO POR MUSULMANES
Córdoba Toledo
http://personales.ya.com/isaacbuzo
http://personales.ya.com/isaacbuzo Prof. Isaac Buzo Sánchez

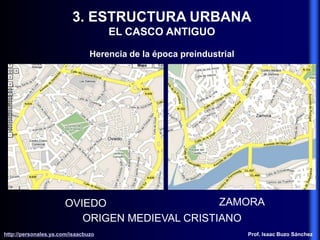

14. 3. ESTRUCTURA URBANA
EL CASCO ANTIGUO
Herencia de la época preindustrial
ORIGEN MEDIEVAL CRISTIANO
OVIEDO ZAMORA
http://personales.ya.com/isaacbuzo
http://personales.ya.com/isaacbuzo Prof. Isaac Buzo Sánchez

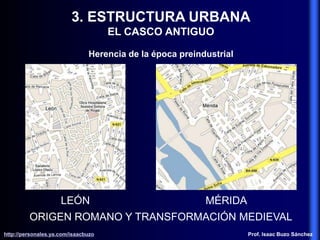

15. 3. ESTRUCTURA URBANA
EL CASCO ANTIGUO
Herencia de la época preindustrial
ORIGEN ROMANO Y TRANSFORMACIÓN MEDIEVAL
LEÓN MÉRIDA
http://personales.ya.com/isaacbuzo
http://personales.ya.com/isaacbuzo Prof. Isaac Buzo Sánchez

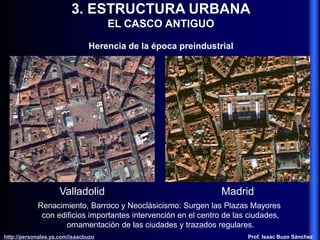

16. 3. ESTRUCTURA URBANA
EL CASCO ANTIGUO
Herencia de la época preindustrial
Renacimiento, Barroco y Neoclásicismo: Surgen las Plazas Mayores
con edificios importantes intervención en el centro de las ciudades,
ornamentación de las ciudades y trazados regulares.
Valladolid Madrid
http://personales.ya.com/isaacbuzo
http://personales.ya.com/isaacbuzo Prof. Isaac Buzo Sánchez

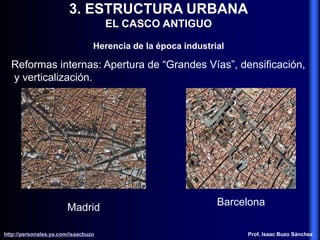

17. 3. ESTRUCTURA URBANA
EL CASCO ANTIGUO
Herencia de la época industrial
Reformas internas: Apertura de “Grandes Vías”, densificación,
y verticalización.
Madrid
Barcelona
http://personales.ya.com/isaacbuzo
http://personales.ya.com/isaacbuzo Prof. Isaac Buzo Sánchez

18. 3. ESTRUCTURA URBANA
EL CASCO ANTIGUO
Herencia de la época industrial
-El auge industrial de los 60: Deterioro morfológico y social:
•Destrucción de la trama antigua.
•Construcción de edificios nuevos de morfología nueva.
•Terciarización de las actividades económicas y
desplazamientos de los usos residenciales…
3. ESTRUCTURA URBANA
EL CASCO ANTIGUO
Herencia de la época postindustrial
-Políticas de rehabilitación, física y social. (Ejemplo Badajoz)
- Peatonalización de calles comerciales…
http://personales.ya.com/isaacbuzo
http://personales.ya.com/isaacbuzo Prof. Isaac Buzo Sánchez

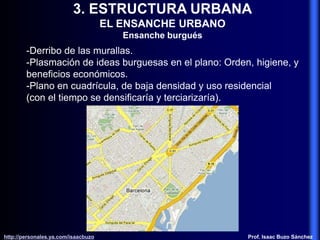

19. 3. ESTRUCTURA URBANA
EL ENSANCHE URBANO
Ensanche burgués
-Derribo de las murallas.
-Plasmación de ideas burguesas en el plano: Orden, higiene, y
beneficios económicos.
-Plano en cuadrícula, de baja densidad y uso residencial
(con el tiempo se densificaría y terciarizaría).
http://personales.ya.com/isaacbuzo
http://personales.ya.com/isaacbuzo Prof. Isaac Buzo Sánchez

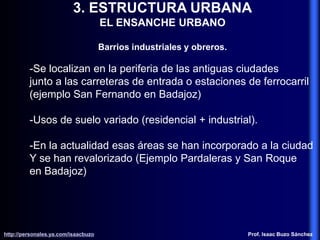

20. 3. ESTRUCTURA URBANA
EL ENSANCHE URBANO
Barrios industriales y obreros.
-Se localizan en la periferia de las antiguas ciudades
junto a las carreteras de entrada o estaciones de ferrocarril
(ejemplo San Fernando en Badajoz)
-Usos de suelo variado (residencial + industrial).
-En la actualidad esas áreas se han incorporado a la ciudad
Y se han revalorizado (Ejemplo Pardaleras y San Roque
en Badajoz)
http://personales.ya.com/isaacbuzo
http://personales.ya.com/isaacbuzo Prof. Isaac Buzo Sánchez

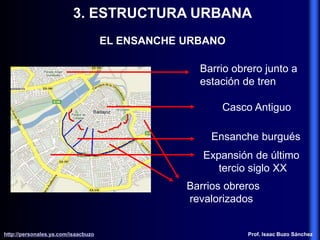

21. 3. ESTRUCTURA URBANA
EL ENSANCHE URBANO
Casco Antiguo
Ensanche burgués
Expansión de último
tercio siglo XX
Barrios obreros
revalorizados
Barrio obrero junto a
estación de tren
http://personales.ya.com/isaacbuzo
http://personales.ya.com/isaacbuzo Prof. Isaac Buzo Sánchez

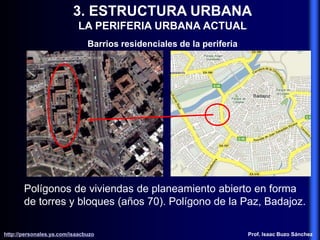

22. 3. ESTRUCTURA URBANA
LA PERIFERIA URBANA ACTUAL
Barrios residenciales de la periferia
Polígonos de viviendas de planeamiento abierto en forma
de torres y bloques (años 70). Polígono de la Paz, Badajoz.
http://personales.ya.com/isaacbuzo
http://personales.ya.com/isaacbuzo Prof. Isaac Buzo Sánchez

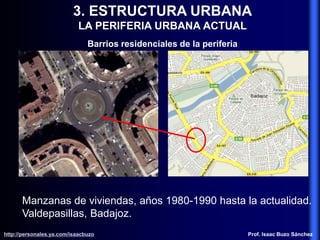

23. 3. ESTRUCTURA URBANA
LA PERIFERIA URBANA ACTUAL
Barrios residenciales de la periferia
Manzanas de viviendas, años 1980-1990 hasta la actualidad.
Valdepasillas, Badajoz.
http://personales.ya.com/isaacbuzo
http://personales.ya.com/isaacbuzo Prof. Isaac Buzo Sánchez

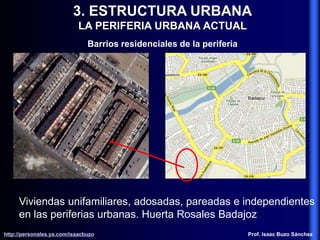

24. 3. ESTRUCTURA URBANA
LA PERIFERIA URBANA ACTUAL
Barrios residenciales de la periferia
Viviendas unifamiliares, adosadas, pareadas e independientes
en las periferias urbanas. Huerta Rosales Badajoz
http://personales.ya.com/isaacbuzo
http://personales.ya.com/isaacbuzo Prof. Isaac Buzo Sánchez

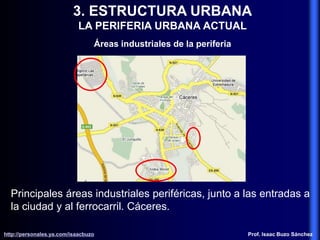

25. 3. ESTRUCTURA URBANA
LA PERIFERIA URBANA ACTUAL
Áreas industriales de la periferia
Principales áreas industriales periféricas, junto a las entradas a
la ciudad y al ferrocarril. Cáceres.
http://personales.ya.com/isaacbuzo
http://personales.ya.com/isaacbuzo Prof. Isaac Buzo Sánchez

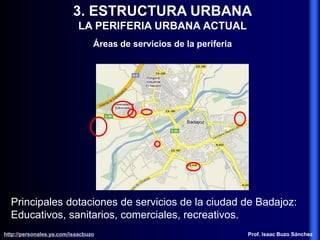

26. 3. ESTRUCTURA URBANA
LA PERIFERIA URBANA ACTUAL
Áreas de servicios de la periferia
Principales dotaciones de servicios de la ciudad de Badajoz:
Educativos, sanitarios, comerciales, recreativos.
http://personales.ya.com/isaacbuzo
http://personales.ya.com/isaacbuzo Prof. Isaac Buzo Sánchez

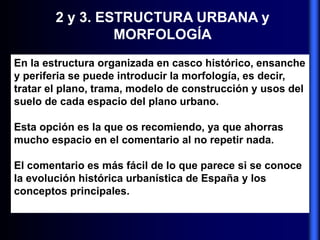

27. 2 y 3. ESTRUCTURA URBANA y
MORFOLOGÍA
En la estructura organizada en casco histórico, ensanche
y periferia se puede introducir la morfología, es decir,
tratar el plano, trama, modelo de construcción y usos del
suelo de cada espacio del plano urbano.
Esta opción es la que os recomiendo, ya que ahorras
mucho espacio en el comentario al no repetir nada.
El comentario es más fácil de lo que parece si se conoce
la evolución histórica urbanística de España y los
conceptos principales.
