1. PLANOS URBANOS

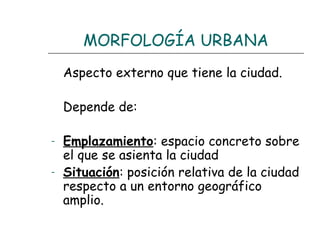

2. MORFOLOGÍA URBANA
Aspecto externo que tiene la ciudad.
Depende de:
-
Emplazamiento: espacio concreto sobre
el que se asienta la ciudad
Situación: posición relativa de la ciudad
respecto a un entorno geográfico
amplio.

3. 1. LOCALIZACIÓN DE LA CIUDAD. EJEMPLO:
Situación: En la submeseta
sur, junto al río Tajo, que le
sirve de abastecimiento de
agua.
Emplazamiento: Sobre un
cerro que surge en un
meandro del río Tajo
(Defensivo)

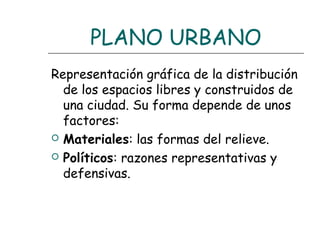

4. PLANO URBANO
Representación gráfica de la distribución
de los espacios libres y construidos de
una ciudad. Su forma depende de unos
factores:
 Materiales: las formas del relieve.
 Políticos: razones representativas y
defensivas.

5. TIPOS DE PLANOS
Plano
en cuadrícula, ortogonal o en damer
.
Plano lineal.
Plano radioconcéntrico.
Plano irregular

6. Plano ortogonal
- Calles rectas que se
cortan en ángulo recto
- Originario de Babilonia,
Egipto, Mesopotamia…
- Este tipo de plano
también caracteriza a los
ensanches de ciudades
como Madrid, Barcelona y
Donostia-San Sebastián,
así como a numerosos
barrios residenciales
modernos.

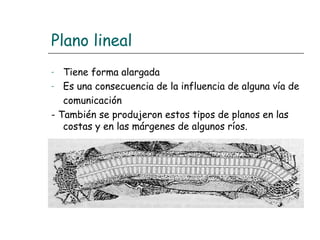

7. Plano lineal
Tiene forma alargada
- Es una consecuencia de la influencia de alguna vía de
comunicación
- También se produjeron estos tipos de planos en las
costas y en las márgenes de algunos ríos.
-

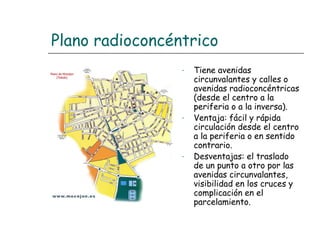

8. Plano radioconcéntrico
-
-
-
Tiene avenidas
circunvalantes y calles o
avenidas radioconcéntricas
(desde el centro a la
periferia o a la inversa).
Ventaja: fácil y rápida
circulación desde el centro
a la periferia o en sentido
contrario.
Desventajas: el traslado
de un punto a otro por las
avenidas circunvalantes,
visibilidad en los cruces y
complicación en el
parcelamiento.

9. Plano irregular
Tiene un aspecto anárquico, sin forma definida.
Es fruto de una decisión social, un origen multipolar,
con varios centros que crecen hasta juntarse, o de
la yuxtaposición de varios tipos de plano diferentes.

10. Morfología Urbana
Tipo de planos
Normalmente en un mismo plano aparecen varios barrios
con su propia configuración, debido a su diferente origen, en
esos casos habrá que comentar cada una de las morfologías
visibles en el plano.
LINEAL
ORTOGONAL
IRREGULAR

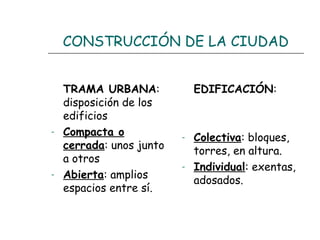

11. CONSTRUCCIÓN DE LA CIUDAD
-
-
TRAMA URBANA:
disposición de los
edificios
Compacta o
cerrada: unos junto
a otros
Abierta: amplios
espacios entre sí.
EDIFICACIÓN:
-
Colectiva: bloques,
torres, en altura.
Individual: exentas,
adosados.

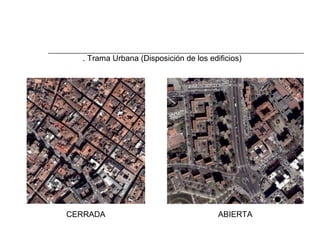

12. 2. Morfología Urbana
La construcción
1. Trama Urbana (Disposición de los edificios)
CERRADA
ABIERTA

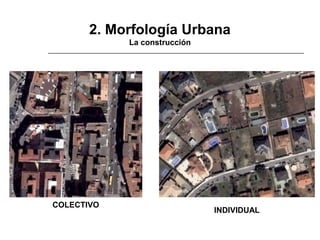

13. 2. Morfología Urbana
La construcción
1. Tipo de edificios
COLECTIVO
INDIVIDUAL

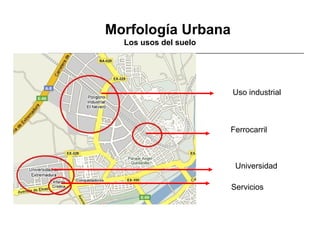

14. 2. Morfología Urbana
Los usos del suelo
Uso industrial
Ferrocarril
Servicios
(Universidad)
Servicios
(Hospital)

15. PARTES DE UNA CIUDAD

CASCO ANTIGUO

ENSANCHE

PERIFERIA

16. 1. CASCO ANTIGUO
a)
Parte de la ciudad urbanizada desde su origen
hasta la industrialización del siglo XIX.
PREINDUSTRIAL:
- Murallas
- Plano irregular (no el romano)
- Trama cerrada
- Edificación baja
- Catedral, mezquita, ayuntamiento, palaza
mayor,…
- Comercios, oficinas…

17. 3. ESTRUCTURA URBANA
EL CASCO ANTIGUO
Herencia de la época preindustrial
Cerco o Muralla
(Hoy en parte inexistente)
Cardus,
Decumanus
Trama reticular
en origen
ORIGEN ROMANO (Zaragoza)

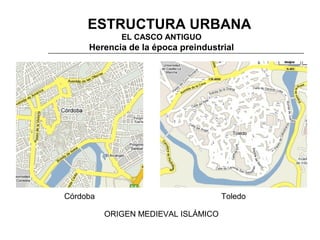

18. 3. ESTRUCTURA URBANA
EL CASCO ANTIGUO
Herencia de la época preindustrial
Córdoba
Toledo
ORIGEN MEDIEVAL ISLÁMICO

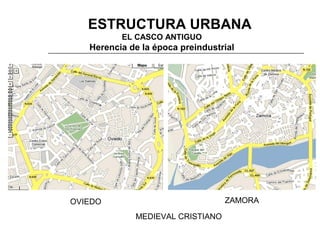

19. 3. ESTRUCTURA URBANA
EL CASCO ANTIGUO
Herencia de la época preindustrial
ZAMORA
OVIEDO
ORIGEN MEDIEVAL CRISTIANO

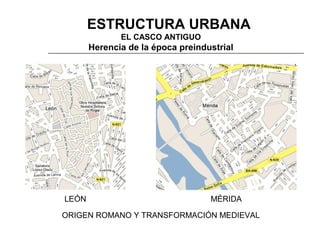

20. 3. ESTRUCTURA URBANA
EL CASCO ANTIGUO
Herencia de la época preindustrial
LEÓN
MÉRIDA
ORIGEN ROMANO Y TRANSFORMACIÓN MEDIEVAL

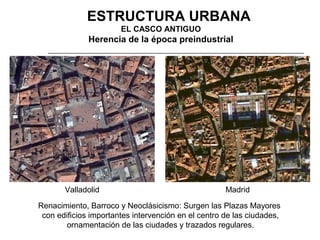

21. 3. ESTRUCTURA URBANA
EL CASCO ANTIGUO
Herencia de la época preindustrial
Valladolid
Madrid
Renacimiento, Barroco y Neoclásicismo: Surgen las Plazas Mayores
con edificios importantes intervención en el centro de las ciudades,
ornamentación de las ciudades y trazados regulares.

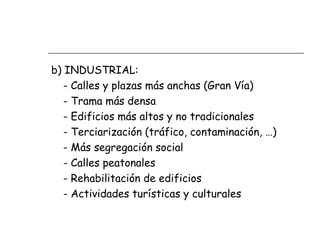

22. b) INDUSTRIAL:
- Calles y plazas más anchas (Gran Vía)
- Trama más densa
- Edificios más altos y no tradicionales
- Terciarización (tráfico, contaminación, …)
- Más segregación social
- Calles peatonales
- Rehabilitación de edificios
- Actividades turísticas y culturales

23. 3. ESTRUCTURA URBANA
EL CASCO ANTIGUO
Herencia de la época industrial
Reformas internas: Apertura de “Grandes Vías”,
densificación, y verticalización.
Madrid
Barcelona

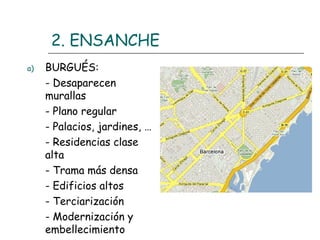

24. 2. ENSANCHE
a)
BURGUÉS:
- Desaparecen
murallas
- Plano regular
- Palacios, jardines, …
- Residencias clase
alta
- Trama más densa
- Edificios altos
- Terciarización
- Modernización y
embellecimiento

25. b) Obrero e industrial:
- RENFE
- Industrias, talleres, mercados, …
- Viviendas modestas y pequeñas
- Plano desordenado
- Trama cerrada y densa
- Deterioro ambiental

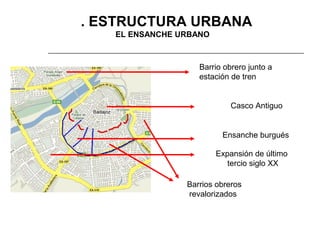

26. 3. ESTRUCTURA URBANA
EL ENSANCHE URBANO
Barrio obrero junto a
estación de tren
Casco Antiguo
Ensanche burgués
Expansión de último
tercio siglo XX
Barrios obreros
revalorizados

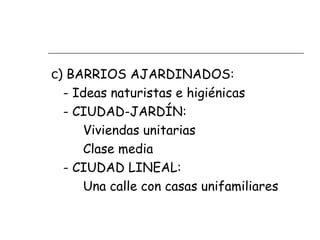

27. c) BARRIOS AJARDINADOS:
- Ideas naturistas e higiénicas
- CIUDAD-JARDÍN:
Viviendas unitarias
Clase media
- CIUDAD LINEAL:
Una calle con casas unifamiliares

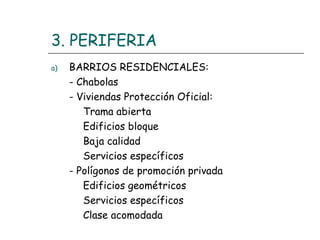

28. 3. PERIFERIA
a)
BARRIOS RESIDENCIALES:
- Chabolas
- Viviendas Protección Oficial:
Trama abierta
Edificios bloque
Baja calidad
Servicios específicos
- Polígonos de promoción privada
Edificios geométricos
Servicios específicos
Clase acomodada

29. b) Viviendas unifamiliares
c) Áreas industriales y de equipamiento

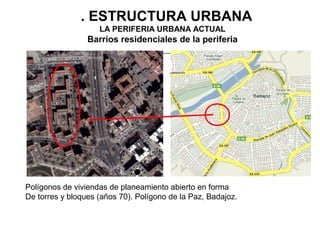

30. 3. ESTRUCTURA URBANA
LA PERIFERIA URBANA ACTUAL
Barrios residenciales de la periferia
Polígonos de viviendas de planeamiento abierto en forma
De torres y bloques (años 70). Polígono de la Paz, Badajoz.

31. 3. ESTRUCTURA URBANA
LA PERIFERIA URBANA ACTUAL
Barrios residenciales de la periferia
Manzanas de viviendas, años 1980-1990 hasta la actualidad.
Valdepasillas, Badajoz.

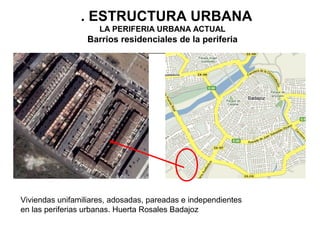

32. 3. ESTRUCTURA URBANA
LA PERIFERIA URBANA ACTUAL
Barrios residenciales de la periferia
Viviendas unifamiliares, adosadas, pareadas e independientes
en las periferias urbanas. Huerta Rosales Badajoz

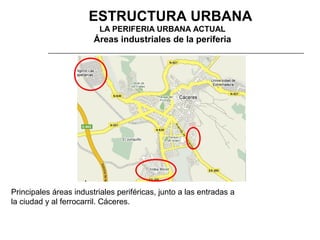

33. 3. ESTRUCTURA URBANA
LA PERIFERIA URBANA ACTUAL
Áreas industriales de la periferia
Principales áreas industriales periféricas, junto a las entradas a
la ciudad y al ferrocarril. Cáceres.

34. 3. ESTRUCTURA URBANA
LA PERIFERIA URBANA ACTUAL
Áreas de servicios de la periferia
Principales dotaciones de servicios de la ciudad de Badajoz:
Educativos, sanitarios, comerciales, recreativos.

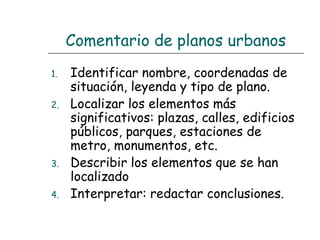

35. Comentario de planos urbanos
1.
2.
3.
4.
Identificar nombre, coordenadas de
situación, leyenda y tipo de plano.
Localizar los elementos más
significativos: plazas, calles, edificios
públicos, parques, estaciones de
metro, monumentos, etc.
Describir los elementos que se han
localizado
Interpretar: redactar conclusiones.

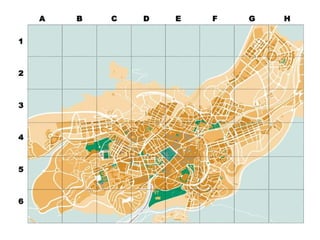

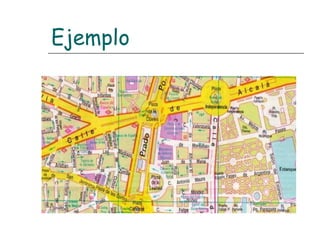

36. Ejemplo

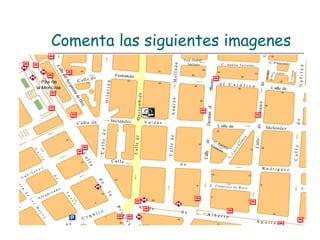

37. Comenta las siguientes imagenes
