El documento describe los diferentes tipos de controles de calidad necesarios en obras de construcción. Explica que el control de calidad incluye verificar que los materiales, procesos y productos cumplen con las especificaciones del proyecto. Detalla los controles requeridos para diferentes tipos de materiales como concreto, acero, madera y PVC. También cubre controles para equipos de seguridad como barandas y andamios.

1. Control de Calidad en Obras de Construcción Dra. Tania Croston de Caplier e-mail: [email_address] 11 de enero de 2011

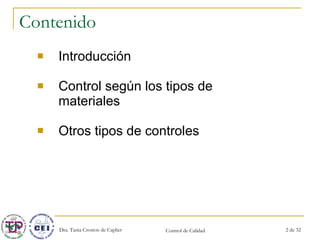

2. Contenido Introducción Control según los tipos de materiales Otros tipos de controles

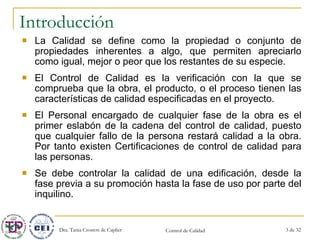

3. Introducción La Calidad se define como la propiedad o conjunto de propiedades inherentes a algo, que permiten apreciarlo como igual, mejor o peor que los restantes de su especie. El Control de Calidad es la verificación con la que se comprueba que la obra, el producto, o el proceso tienen las características de calidad especificadas en el proyecto. El Personal encargado de cualquier fase de la obra es el primer eslabón de la cadena del control de calidad, puesto que cualquier fallo de la persona restará calidad a la obra. Por tanto existen Certificaciones de control de calidad para las personas. Se debe controlar la calidad de una edificación, desde la fase previa a su promoción hasta la fase de uso por parte del inquilino.

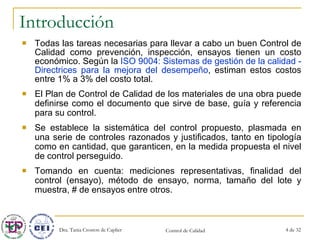

4. Introducción Todas las tareas necesarias para llevar a cabo un buen Control de Calidad como prevención, inspección, ensayos tienen un costo económico. Según la ISO 9004: Sistemas de gestión de la calidad - Directrices para la mejora del desempeño , estiman estos costos entre 1% a 3% del costo total. El Plan de Control de Calidad de los materiales de una obra puede definirse como el documento que sirve de base, guía y referencia para su control. Se establece la sistemática del control propuesto, plasmada en una serie de controles razonados y justificados, tanto en tipología como en cantidad, que garanticen, en la medida propuesta el nivel de control perseguido. Tomando en cuenta: mediciones representativas, finalidad del control (ensayo), método de ensayo, norma, tamaño del lote y muestra, # de ensayos entre otros.

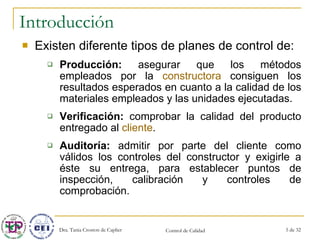

5. Introducción Existen diferente tipos de planes de control de: Producción: asegurar que los métodos empleados por la constructora consiguen los resultados esperados en cuanto a la calidad de los materiales empleados y las unidades ejecutadas. Verificación: comprobar la calidad del producto entregado al cliente . Auditoría: admitir por parte del cliente como válidos los controles del constructor y exigirle a éste su entrega, para establecer puntos de inspección, calibración y controles de comprobación.

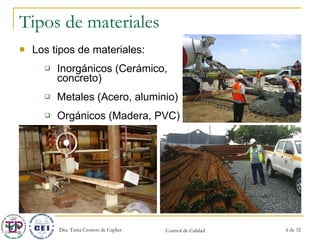

6. Tipos de materiales Los tipos de materiales: Inorgánicos (Cerámico, concreto) Metales (Acero, aluminio) Orgánicos (Madera, PVC)

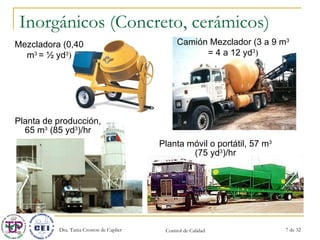

7. Inorgánicos (Concreto, cerámicos) Mezcladora (0,40 m 3 = ½ yd 3 ) Camión Mezclador (3 a 9 m 3 = 4 a 12 yd 3 ) Planta móvil o portátil, 57 m 3 ( 75 yd 3 )/hr Planta de producción, 65 m 3 ( 85 yd 3 )/hr

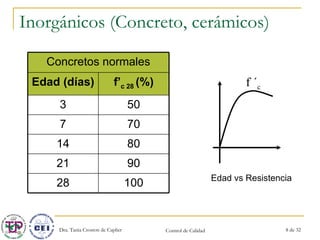

8. Inorgánicos (Concreto, cerámicos) Edad vs Resistencia f ´ c 90 21 f’ c 28 (%) Edad (días) Concretos normales 100 28 80 14 70 7 50 3

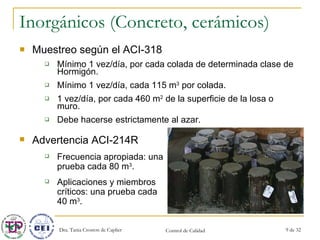

9. Inorgánicos (Concreto, cerámicos) Muestreo según el ACI-318 Mínimo 1 vez/día, por cada colada de determinada clase de Hormigón. Mínimo 1 vez/día, cada 115 m 3 por colada. 1 vez/día, por cada 460 m 2 de la superficie de la losa o muro. Debe hacerse estrictamente al azar. Advertencia ACI-214R Frecuencia apropiada: una prueba cada 80 m 3 . Aplicaciones y miembros críticos: una prueba cada 40 m 3 .

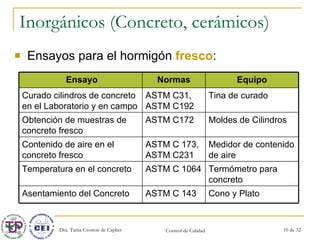

10. Inorgánicos (Concreto, cerámicos) Ensayos para el hormigón fresco : Moldes de Cilindros ASTM C172 Obtención de muestras de concreto fresco Tina de curado ASTM C31, ASTM C192 Curado cilindros de concreto en el Laboratorio y en campo Cono y Plato ASTM C 143 Asentamiento del Concreto Termómetro para concreto ASTM C 1064 Temperatura en el concreto Medidor de contenido de aire ASTM C 173, ASTM C231 Contenido de aire en el concreto fresco Equipo Normas Ensayo

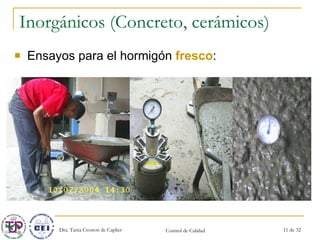

11. Inorgánicos (Concreto, cerámicos) Ensayos para el hormigón fresco :

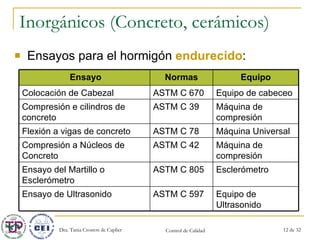

12. Inorgánicos (Concreto, cerámicos) Ensayos para el hormigón endurecido : Máquina Universal ASTM C 78 Flexión a vigas de concreto Máquina de compresión ASTM C 39 Compresión e cilindros de concreto Equipo de cabeceo ASTM C 670 Colocación de Cabezal Equipo de Ultrasonido ASTM C 597 Ensayo de Ultrasonido Esclerómetro ASTM C 805 Ensayo del Martillo o Esclerómetro Máquina de compresión ASTM C 42 Compresión a Núcleos de Concreto Equipo Normas Ensayo

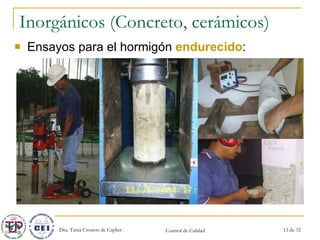

13. Inorgánicos (Concreto, cerámicos) Ensayos para el hormigón endurecido :

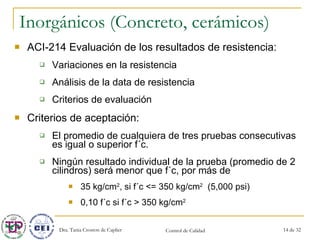

14. Inorgánicos (Concreto, cerámicos) ACI-214 Evaluación de los resultados de resistencia: Variaciones en la resistencia Análisis de la data de resistencia Criterios de evaluación Criterios de aceptación: El promedio de cualquiera de tres pruebas consecutivas es igual o superior f´c. Ningún resultado individual de la prueba (promedio de 2 cilindros) será menor que f´c, por más de 35 kg/cm 2 , si f´c <= 350 kg/cm 2 (5,000 psi) 0,10 f´c si f´c > 350 kg/cm 2

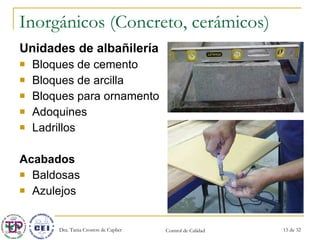

15. Inorgánicos (Concreto, cerámicos) Unidades de albañilería Bloques de cemento Bloques de arcilla Bloques para ornamento Adoquines Ladrillos Acabados Baldosas Azulejos

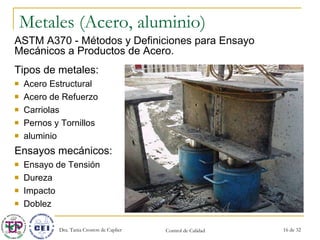

16. Metales (Acero, aluminio) Tipos de metales: Acero Estructural Acero de Refuerzo Carriolas Pernos y Tornillos aluminio Ensayos mecánicos: Ensayo de Tensión Dureza Impacto Doblez ASTM A370 - Métodos y Definiciones para Ensayo Mecánicos a Productos de Acero.

17. Metales (Acero, aluminio) Ensayo de Tensión: Esfuerzo de cedencia, Esfuerzo máximo, Porcentaje de elongación del material y Reducción del área.

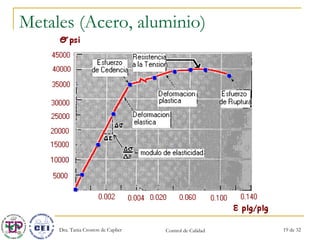

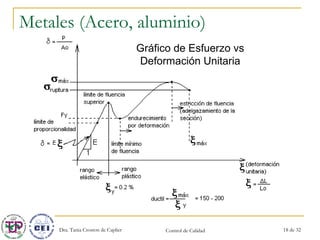

18. Metales (Acero, aluminio) Gráfico de Esfuerzo vs Deformación Unitaria

19. Metales (Acero, aluminio)

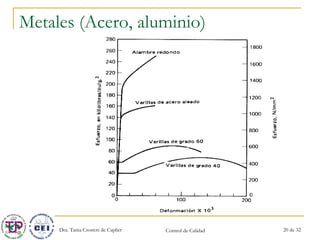

20. Metales (Acero, aluminio)

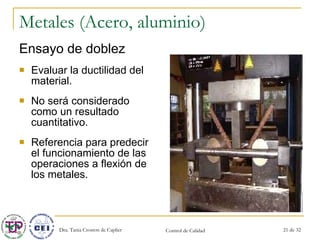

21. Metales (Acero, aluminio) Ensayo de doblez Evaluar la ductilidad del material. No será considerado como un resultado cuantitativo. Referencia para predecir el funcionamiento de las operaciones a flexión de los metales.

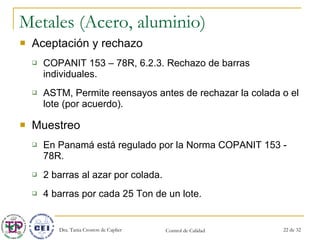

22. Metales (Acero, aluminio) Aceptación y rechazo COPANIT 153 – 78R, 6.2.3. Rechazo de barras individuales. ASTM, Permite reensayos antes de rechazar la colada o el lote (por acuerdo). Muestreo En Panamá está regulado por la Norma COPANIT 153 - 78R. 2 barras al azar por colada. 4 barras por cada 25 Ton de un lote.

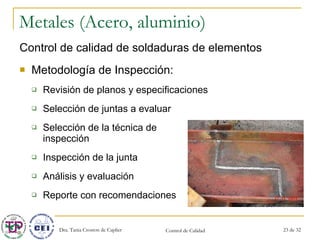

23. Metales (Acero, aluminio) Control de calidad de soldaduras de elementos Metodología de Inspección: Revisión de planos y especificaciones Selección de juntas a evaluar Selección de la técnica de inspección Inspección de la junta Análisis y evaluación Reporte con recomendaciones

24. Metales (Acero, aluminio) Control de calidad de soldaduras de elementos Ensayos Mecánicos (Destructivos) Ensayos de tensión Ensayos de doblez guiado Ensayos de torsión Ensayos no destructivos Visual, VT Líquidos Penetrantes, PT Partículas Magnéticas, MT Radiografía, RT Ultrasonido, UT     

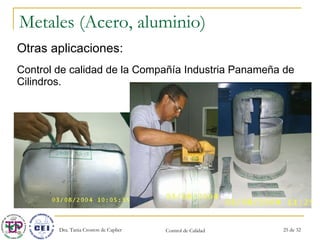

25. Metales (Acero, aluminio) Otras aplicaciones: Control de calidad de la Compañía Industria Panameña de Cilindros.

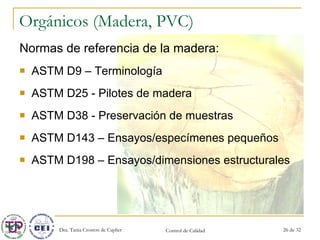

26. Orgánicos (Madera, PVC) Normas de referencia de la madera: ASTM D9 – Terminología ASTM D25 - Pilotes de madera ASTM D38 - Preservación de muestras ASTM D143 – Ensayos/especímenes pequeños ASTM D198 – Ensayos/dimensiones estructurales

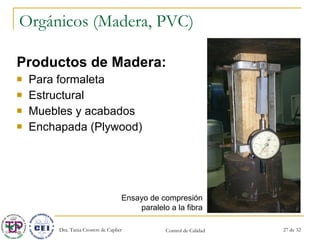

27. Orgánicos (Madera, PVC) Productos de Madera: Para formaleta Estructural Muebles y acabados Enchapada (Plywood) Ensayo de compresión paralelo a la fibra

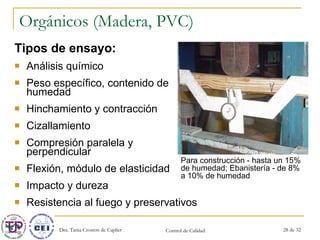

28. Orgánicos (Madera, PVC) Tipos de ensayo: Análisis químico Peso específico, contenido de humedad Hinchamiento y contracción Cizallamiento Compresión paralela y perpendicular Flexión, módulo de elasticidad Impacto y dureza Resistencia al fuego y preservativos Para construcción - hasta un 15% de humedad; Ebanistería - de 8% a 10% de humedad

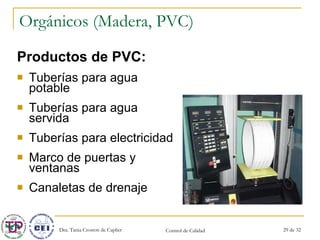

29. Orgánicos (Madera, PVC) Productos de PVC: Tuberías para agua potable Tuberías para agua servida Tuberías para electricidad Marco de puertas y ventanas Canaletas de drenaje

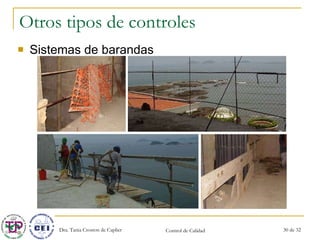

30. Otros tipos de controles Sistemas de barandas

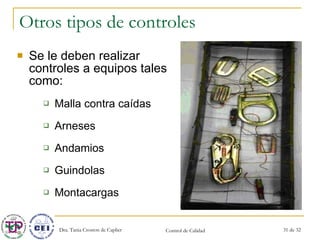

31. Otros tipos de controles Se le deben realizar controles a equipos tales como: Malla contra caídas Arneses Andamios Guindolas Montacargas

32. ¡Gracias por su atención! ¿Preguntas?
