1. CONTROL ESTADÍSTICO
DEL PROCESO

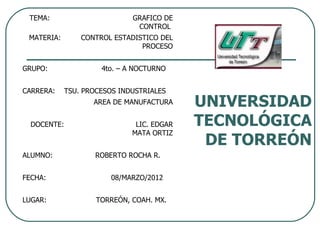

2. TEMA: GRAFICO DE
CONTROL
MATERIA: CONTROL ESTADISTICO DEL
PROCESO
GRUPO: 4to. – A NOCTURNO
CARRERA: TSU. PROCESOS INDUSTRIALES
AREA DE MANUFACTURA UNIVERSIDAD
DOCENTE: LIC. EDGAR TECNOLÓGICA
MATA ORTIZ
DE TORREÓN
ALUMNO: ROBERTO ROCHA R.
FECHA: 08/MARZO/2012
LUGAR: TORREÓN, COAH. MX.

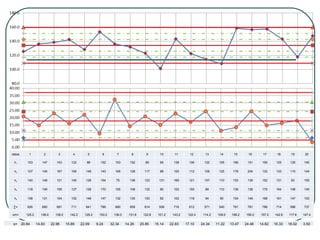

3. datos 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
x1 103 147 143 122 88 152 153 152 89 95 138 106 122 105 166 151 159 125 125 145
x2 107 145 167 165 149 143 165 128 117 98 155 112 109 125 179 204 132 133 115 144
x3 140 148 121 145 128 154 75 136 123 131 169 121 157 110 153 139 152 131 93 150
x4 118 109 156 127 128 170 155 108 132 90 152 155 89 110 139 138 175 164 108 145
x5 158 131 104 152 148 147 132 135 153 92 102 118 94 90 154 149 168 161 147 153
∑= 626 680 691 711 641 766 680 659 614 506 716 612 571 540 791 781 786 714 588 737
xm= 125.2 136.0 138.2 142.2 128.2 153.2 136.0 131.8 122.8 101.2 143.2 122.4 114.2 108.0 158.2 156.2 157.2 142.8 117.6 147.4
s= 20.84 14.83 22.96 15.89 22.09 9.24 32.34 14.26 20.85 15.14 22.83 17.10 24.34 11.22 13.47 24.46 14.82 16.33 18.02 3.50

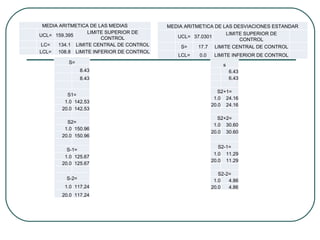

4. MEDIA ARITMETICA DE LAS MEDIAS MEDIA ARITMETICA DE LAS DESVIACIONES ESTANDAR
LIMITE SUPERIOR DE LIMITE SUPERIOR DE
UCL= 159.395 UCL= 37.0301
CONTROL CONTROL
LC= 134.1 LIMITE CENTRAL DE CONTROL S= 17.7 LIMITE CENTRAL DE CONTROL
LCL= 108.8 LIMITE INFERIOR DE CONTROL
LCL= 0.0 LIMITE INFERIOR DE CONTROL
S=
s
8.43 6.43
8.43 6.43
S2+1=
S1=
1.0 24.16
1.0 142.53
20.0 24.16
20.0 142.53
S2+2=
S2=
1.0 30.60
1.0 150.96
20.0 30.60
20.0 150.96
S2-1=
S-1=
1.0 11.29
1.0 125.67
20.0 11.29
20.0 125.67
S2-2=
S-2= 1.0 4.86
1.0 117.24 20.0 4.86
20.0 117.24

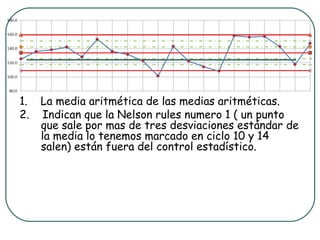

5. 1. La media aritmética de las medias aritméticas.
2. Indican que la Nelson rules numero 1 ( un punto
que sale por mas de tres desviaciones estándar de
la media lo tenemos marcado en ciclo 10 y 14
salen) están fuera del control estadístico.

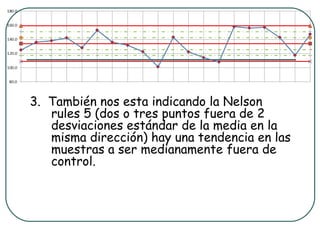

6. 3. También nos esta indicando la Nelson
rules 5 (dos o tres puntos fuera de 2
desviaciones estándar de la media en la
misma dirección) hay una tendencia en las
muestras a ser medianamente fuera de
control.

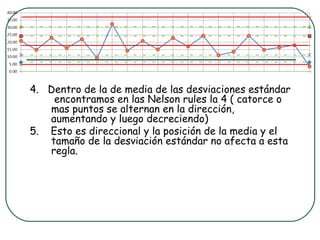

7. 4. Dentro de la de media de las desviaciones estándar
encontramos en las Nelson rules la 4 ( catorce o
mas puntos se alternan en la dirección,
aumentando y luego decreciendo)
5. Esto es direccional y la posición de la media y el
tamaño de la desviación estándar no afecta a esta
regla.
