Este documento proporciona instrucciones paso a paso para crear una lámina del círculo cromático aplicando valores de color de forma concéntrica. Explica cómo trazar círculos concéntricos y dividirlos en segmentos iguales para luego rellenarlos con una gama de colores primarios, secundarios y terciarios aplicados de forma gradual desde el exterior hacia el centro.

1. REALIZACIÓN DE LÁMINA DEL
CÍRCULO
CROMÁTICO
APLICANDO VALORES BAJOS
CONCENTRICAMENTE.
Paso a paso
JUAN DÍAZ ALMAGRO

2. 1,5 cm.
1,5 cm.
1,5 cm.
1,5 cm.

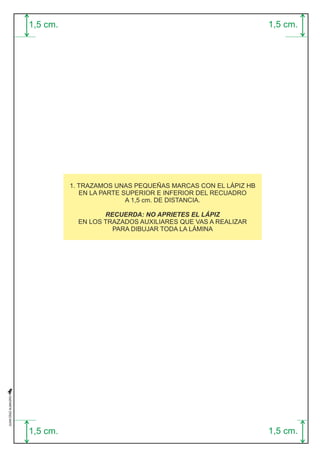

1. TRAZAMOS UNAS PEQUEÑAS MARCAS CON EL LÁPIZ HB
EN LA PARTE SUPERIOR E INFERIOR DEL RECUADRO
A 1,5 cm. DE DISTANCIA.
RECUERDA: NO APRIETES EL LÁPIZ
EN LOS TRAZADOS AUXILIARES QUE VAS A REALIZAR
PARA DIBUJAR TODA LA LÁMINA

3. 1,5 cm.
1,5 cm.
1,5 cm.
1,5 cm.
2. UNIMOS LAS PEQUEÑAS MARCAS REALIZADAS
ANTERIORMENTE, FORMANDO ASÍ UN CASILLERO
EN LA PARTE SUPERIOR Y OTRO EN LA PARTE
INFERIOR DE LA LÁMINA.
EN LA PARTE SUPERIOR PONDREMOS EL TÍTULO:
CÍRCULO CROMÁTICO,
EN EL CASILLERO INFERIOR ESCRIBIREMOS
APELLIDOS, NOMBRE Y CURSO

4. 3. PARA CALCULAR EL CENTRO DE LA LÁMINA,
TRAZAMOS CON LA REGLA LAS DOS DIAGONALES
DEL RECTÁNGULO QUE QUEDA DESCRITO ENTRE
LOS DOS CASILLEROS
APELLIDOS, NOMBRE, CURSO

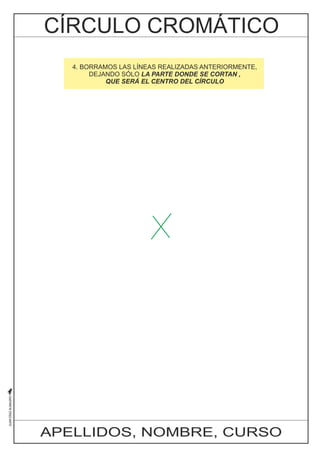

5. 4. BORRAMOS LAS LÍNEAS REALIZADAS ANTERIORMENTE,
DEJANDO SÓLO LA PARTE DONDE SE CORTAN ,
QUE SERÁ EL CENTRO DEL CÍRCULO
APELLIDOS, NOMBRE, CURSO

6. 5. TRAZAMOS, DESDE EL CORTE DE LAS DOS DIAGONALES,
UNA CIRCUNFERENCIA DE 9 cm. DE RÁDIO.
RECUERDA: NO APRIETES EL COMPÁS, DIBUJA SUAVEMENTE
radio = 9 cm
APELLIDOS, NOMBRE, CURSO

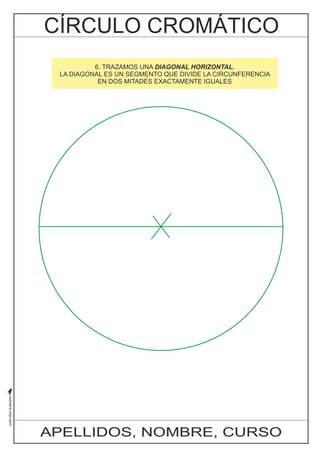

7. 6. TRAZAMOS UNA DIAGONAL HORIZONTAL.
LA DIAGONAL ES UN SEGMENTO QUE DIVIDE LA CIRCUNFERENCIA
EN DOS MITADES EXACTAMENTE IGUALES
APELLIDOS, NOMBRE, CURSO

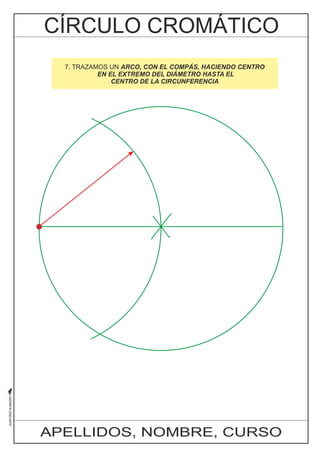

8. 7. TRAZAMOS UN ARCO, CON EL COMPÁS, HACIENDO CENTRO
EN EL EXTREMO DEL DIÁMETRO HASTA EL
CENTRO DE LA CIRCUNFERENCIA
APELLIDOS, NOMBRE, CURSO

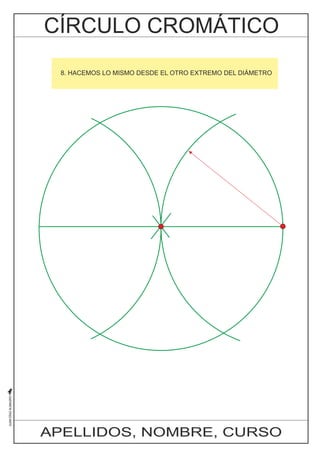

9. 8. HACEMOS LO MISMO DESDE EL OTRO EXTREMO DEL DIÁMETRO
APELLIDOS, NOMBRE, CURSO

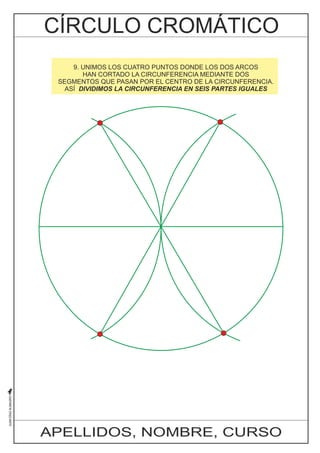

10. 9. UNIMOS LOS CUATRO PUNTOS DONDE LOS DOS ARCOS
HAN CORTADO LA CIRCUNFERENCIA MEDIANTE DOS
SEGMENTOS QUE PASAN POR EL CENTRO DE LA CIRCUNFERENCIA.
ASÍ DIVIDIMOS LA CIRCUNFERENCIA EN SEIS PARTES IGUALES
APELLIDOS, NOMBRE, CURSO

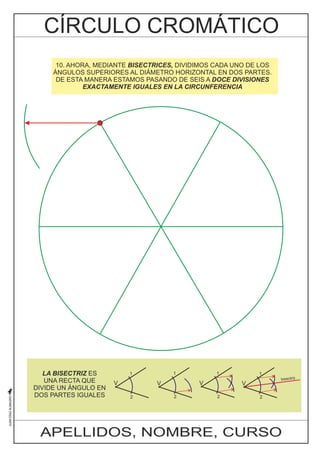

11. 10. AHORA, MEDIANTE BISECTRICES, DIVIDIMOS CADA UNO DE LOS
ÁNGULOS SUPERIORES AL DIÁMETRO HORIZONTAL EN DOS PARTES.
DE ESTA MANERA ESTAMOS PASANDO DE SEIS A DOCE DIVISIONES
EXACTAMENTE IGUALES EN LA CIRCUNFERENCIA
LA BISECTRIZ ES
UNA RECTA QUE
DIVIDE UN ÁNGULO EN
DOS PARTES IGUALES
V
1
2
V
1
2
V
1
2
V
1
2
bisectriz
APELLIDOS, NOMBRE, CURSO

12. 10. AHORA, MEDIANTE BISECTRICES, DIVIDIMOS CADA UNO DE LOS
ÁNGULOS SUPERIORES AL DIÁMETRO HORIZONTAL EN DOS PARTES.
DE ESTA MANERA ESTAMOS PASANDO DE SEIS A DOCE DIVISIONES
EXACTAMENTE IGUALES EN LA CIRCUNFERENCIA
LA BISECTRIZ ES
UNA RECTA QUE
DIVIDE UN ÁNGULO EN
DOS PARTES IGUALES
V
1
2
V
1
2
V
1
2
V
1
2
bisectriz
APELLIDOS, NOMBRE, CURSO

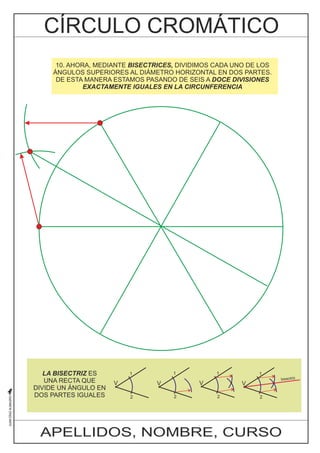

13. 10. AHORA, MEDIANTE BISECTRICES, DIVIDIMOS CADA UNO DE LOS
ÁNGULOS SUPERIORES AL DIÁMETRO HORIZONTAL EN DOS PARTES.
DE ESTA MANERA ESTAMOS PASANDO DE SEIS A DOCE DIVISIONES
EXACTAMENTE IGUALES EN LA CIRCUNFERENCIA
LA BISECTRIZ ES
UNA RECTA QUE
DIVIDE UN ÁNGULO EN
DOS PARTES IGUALES
V
1
2
V
1
2
V
1
2
V
1
2
bisectriz
APELLIDOS, NOMBRE, CURSO

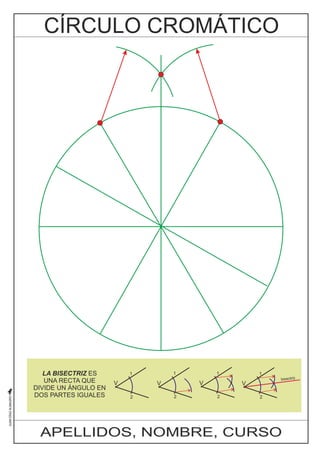

14. LA BISECTRIZ ES
UNA RECTA QUE
DIVIDE UN ÁNGULO EN
DOS PARTES IGUALES
V
1
2
V
1
2
V
1
2
V
1
2
bisectriz
APELLIDOS, NOMBRE, CURSO

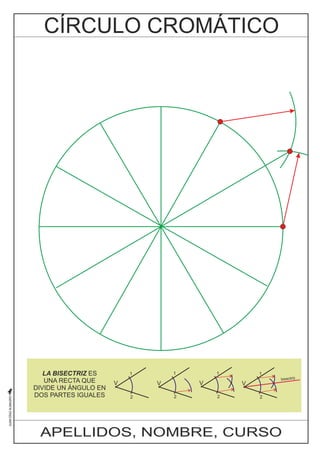

15. LA BISECTRIZ ES
UNA RECTA QUE
DIVIDE UN ÁNGULO EN
DOS PARTES IGUALES
V
1
2
V
1
2
V
1
2
V
1
2
bisectriz
APELLIDOS, NOMBRE, CURSO

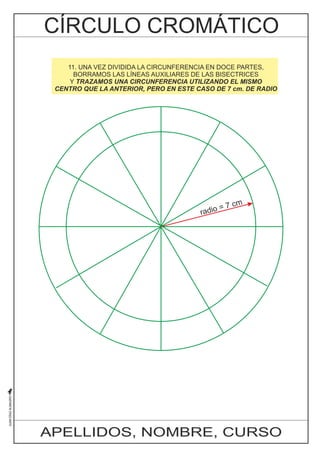

16. 10. 11. AHORA, UNA VEZ MEDIANTE DIVIDIDA BISECTRICES, LA CIRCUNFERENCIA DIVIDIMOS EN CADA DOCE UNO PARTES,
DE LOS
ÁNGULOS BORRAMOS SUPERIORES LAS LÍNEAS AL DIÁMETRO AUXILIARES HORIZONTAL DE LAS BISECTRICES
EN DOS PARTES.
DE Y ESTA TRAZAMOS MANERA UNA ESTAMOS CIRCUNFERENCIA PASANDO DE UTILIZANDO SEIS A DOCE EL DIVISIONES
MISMO
CENTRO QUE EXACTAMENTE LA ANTERIOR, IGUALES PERO EN ESTE LA CIRCUNFERENCIA
CASO DE 7 cm. DE RADIO
radio = 7 cm
APELLIDOS, NOMBRE, CURSO

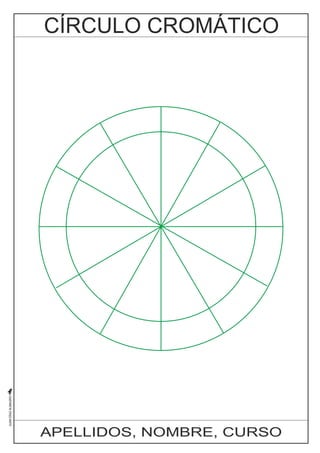

17. APELLIDOS, NOMBRE, CURSO

18. 10. AHORA, MEDIANTE BISECTRICES, DIVIDIMOS CADA UNO DE LOS

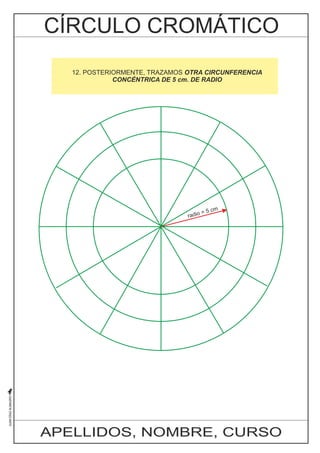

ÁNGULOS 12. POSTERIORMENTE, SUPERIORES AL DIÁMETRO TRAZAMOS HORIZONTAL OTRA CIRCUNFERENCIA
EN DOS PARTES.
DE ESTA MANERA CONCÉNTRICA ESTAMOS PASANDO DE 5 cm. DE DE SEIS RADIO
A DOCE DIVISIONES
EXACTAMENTE IGUALES EN LA CIRCUNFERENCIA
radio = 5 cm
APELLIDOS, NOMBRE, CURSO

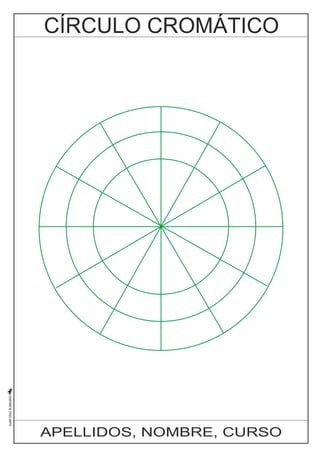

19. APELLIDOS, NOMBRE, CURSO

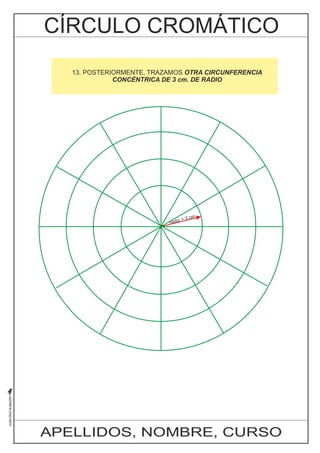

20. 10. AHORA, MEDIANTE BISECTRICES, DIVIDIMOS CADA UNO DE LOS
ÁNGULOS 13. POSTERIORMENTE, SUPERIORES AL DIÁMETRO TRAZAMOS HORIZONTAL OTRA CIRCUNFERENCIA
EN DOS PARTES.
DE ESTA MANERA CONCÉNTRICA ESTAMOS PASANDO DE 3 cm. DE DE SEIS RADIO
A DOCE DIVISIONES
EXACTAMENTE IGUALES EN LA CIRCUNFERENCIA
radio = 3 cm
APELLIDOS, NOMBRE, CURSO

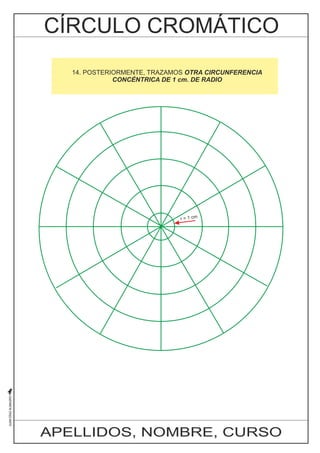

21. 10. AHORA, MEDIANTE BISECTRICES, DIVIDIMOS CADA UNO DE LOS
ÁNGULOS 14. POSTERIORMENTE, SUPERIORES AL DIÁMETRO TRAZAMOS HORIZONTAL OTRA CIRCUNFERENCIA
EN DOS PARTES.
DE ESTA MANERA CONCÉNTRICA ESTAMOS PASANDO DE 1 cm. DE DE SEIS RADIO
A DOCE DIVISIONES
EXACTAMENTE IGUALES EN LA CIRCUNFERENCIA
r = 1 cm
APELLIDOS, NOMBRE, CURSO

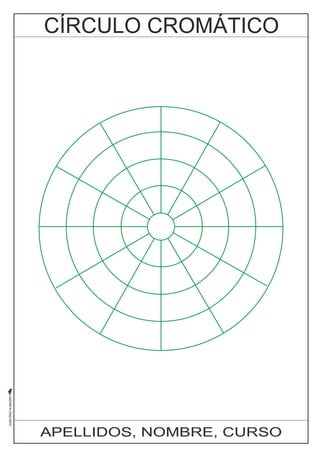

22. APELLIDOS, NOMBRE, CURSO

23. 15. Para dar color utilizaremos témpera.
Comenzamos por el AMARILLO. pondremos en la casilla más excéntrica
amarillo 10. AHORA, puro, MEDIANTE y a medida BISECTRICES, que vayamos acercándonos DIVIDIMOS CADA alcentro, UNO pondremos
DE LOS
ÁNGULOS amarillo con SUPERIORES un poco más AL de DIÁMETRO negro cada HORIZONTAL vez. Cuidado con EN la DOS cantidad PARTES.
de
negro DE que ESTA añadimos, MANERA ya ESTAMOS que oscurece PASANDO bastante DE rápido SEIS el A DOCE color, tendremos DIVISIONES
que ir
EXACTAMENTE IGUALES EN LA CIRCUNFERENCIA
muy poco a poco
APELLIDOS, NOMBRE, CURSO

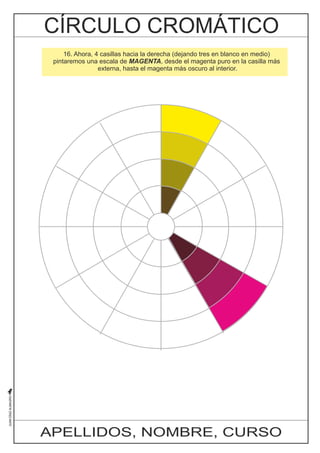

24. 16. Ahora, 4 casillas hacia la derecha (dejando tres en blanco en medio)
pintaremos una escala de MAGENTA, desde el magenta puro en la casilla más
externa, hasta el magenta más oscuro al interior.
APELLIDOS, NOMBRE, CURSO

25. 16.Seguidamente, 4 casillas hacia la derecha (dejando tres en blanco en medio)
pintaremos una escala de CIAN, desde el cian puro en la casilla más
externa, hasta el cian más oscuro al interior.
Ahora, ya tenemos LOS TRES COLORES PIGMENTO PRIMARIOS
APELLIDOS, NOMBRE, CURSO

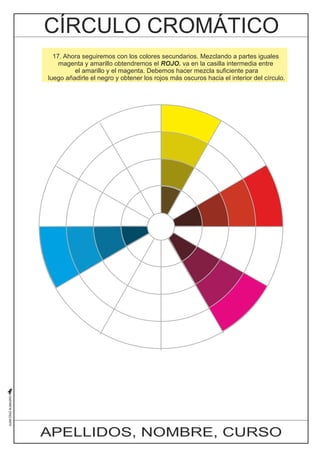

26. 17. Ahora seguiremos con los colores secundarios. Mezclando a partes iguales
magenta y amarillo obtendremos el ROJO. va en la casilla intermedia entre
el amarillo y el magenta. Debemos hacer mezcla suficiente para
luego añadirle el negro y obtener los rojos más oscuros hacia el interior del círculo.
APELLIDOS, NOMBRE, CURSO

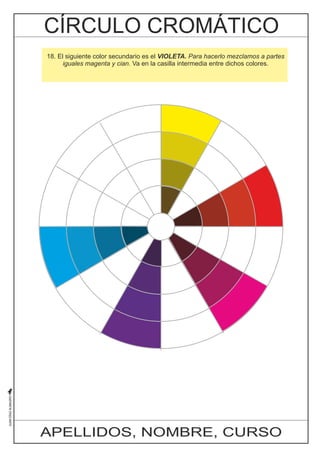

27. 18. El siguiente color secundario es el VIOLETA. Para hacerlo mezclamos a partes
iguales magenta y cian. Va en la casilla intermedia entre dichos colores.
APELLIDOS, NOMBRE, CURSO

28. 19. El tercer secundario será el VERDE, compuesto de amarillo y
cian mitad y mitad.
Con el verde acabamos los colores SECUNDARIOS.
APELLIDOS, NOMBRE, CURSO

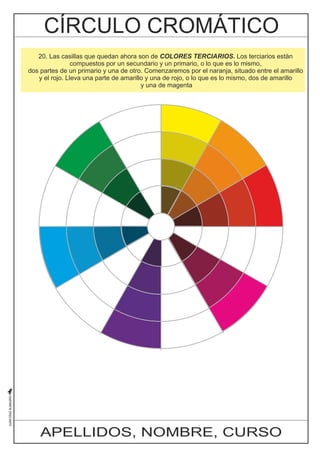

29. 20. Las casillas que quedan ahora son de COLORES TERCIARIOS. Los terciarios están
compuestos por un secundario y un primario, o lo que es lo mismo,
dos partes de un primario y una de otro. Comenzaremos por el naranja, situado entre el amarillo
y el rojo. Lleva una parte de amarillo y una de rojo, o lo que es lo mismo, dos de amarillo
y una de magenta
APELLIDOS, NOMBRE, CURSO

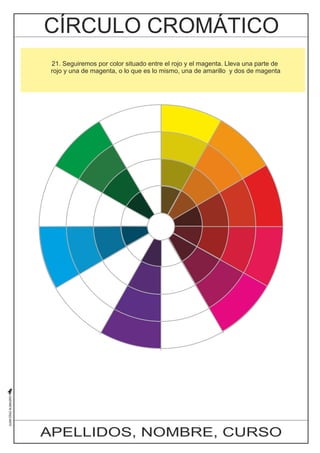

30. 21. Seguiremos por color situado entre el rojo y el magenta. Lleva una parte de
rojo y una de magenta, o lo que es lo mismo, una de amarillo y dos de magenta
APELLIDOS, NOMBRE, CURSO

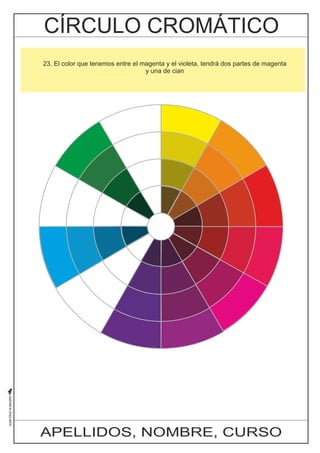

31. 23. El color que tenemos entre el magenta y el violeta, tendrá dos partes de magenta
y una de cian
APELLIDOS, NOMBRE, CURSO

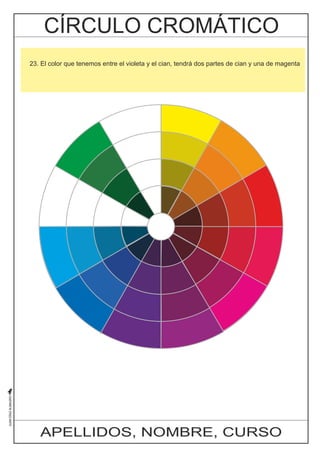

32. 23. El color que tenemos entre el violeta y el cian, tendrá dos partes de cian y una de magenta
APELLIDOS, NOMBRE, CURSO

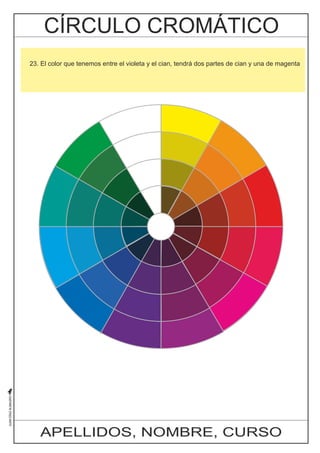

33. 23. El color que tenemos entre el violeta y el cian, tendrá dos partes de cian y una de magenta
APELLIDOS, NOMBRE, CURSO

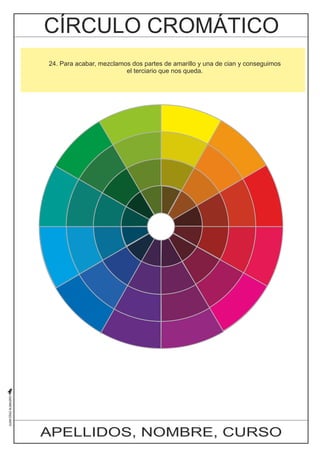

34. 24. Para acabar, mezclamos dos partes de amarillo y una de cian y conseguimos
el terciario que nos queda.
APELLIDOS, NOMBRE, CURSO

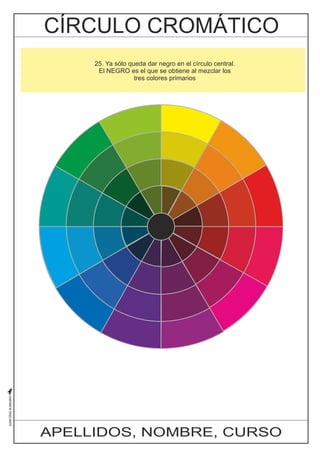

35. 25. Ya sólo queda dar negro en el círculo central.
El NEGRO es el que se obtiene al mezclar los
tres colores primarios
APELLIDOS, NOMBRE, CURSO
