1. POSIBILIDADES GRÁFICAS DE LA CIRCUNFERENCIA

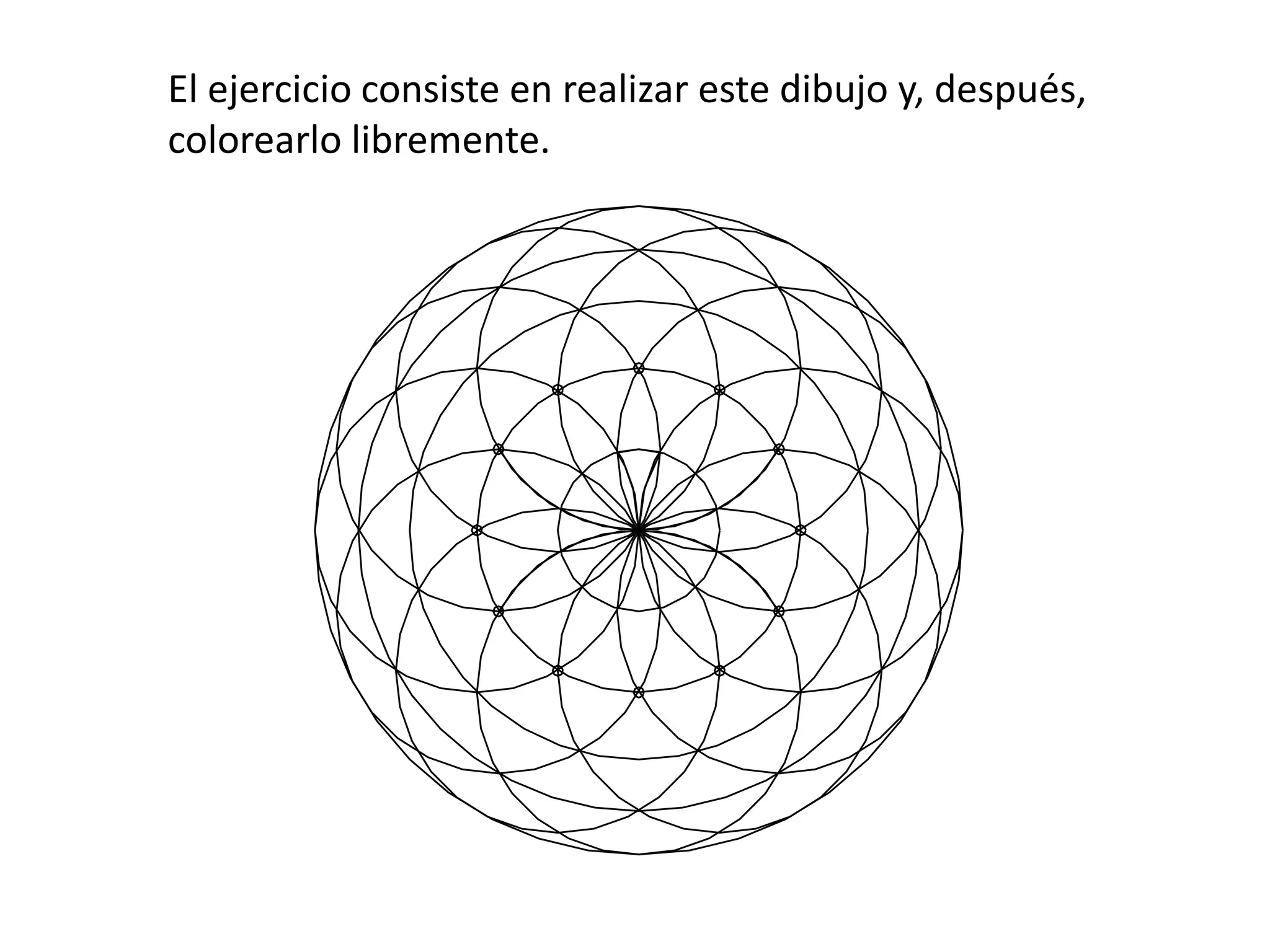

2. El ejercicio consiste en realizar este dibujo y, después,
colorearlo libremente.

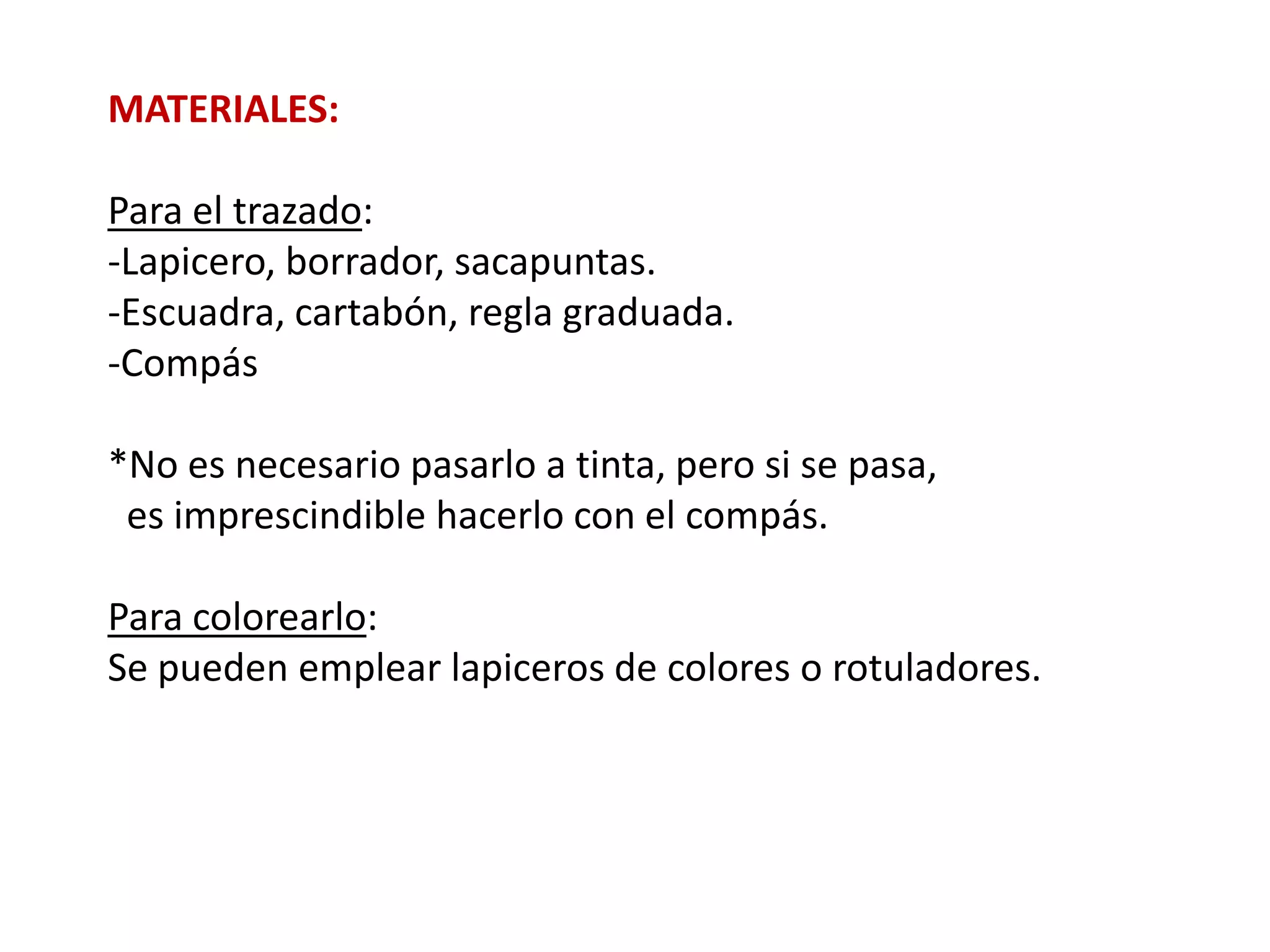

3. MATERIALES:
Para el trazado:
-Lapicero, borrador, sacapuntas.
-Escuadra, cartabón, regla graduada.
-Compás
*No es necesario pasarlo a tinta, pero si se pasa,
es imprescindible hacerlo con el compás.
Para colorearlo:
Se pueden emplear lapiceros de colores o rotuladores.

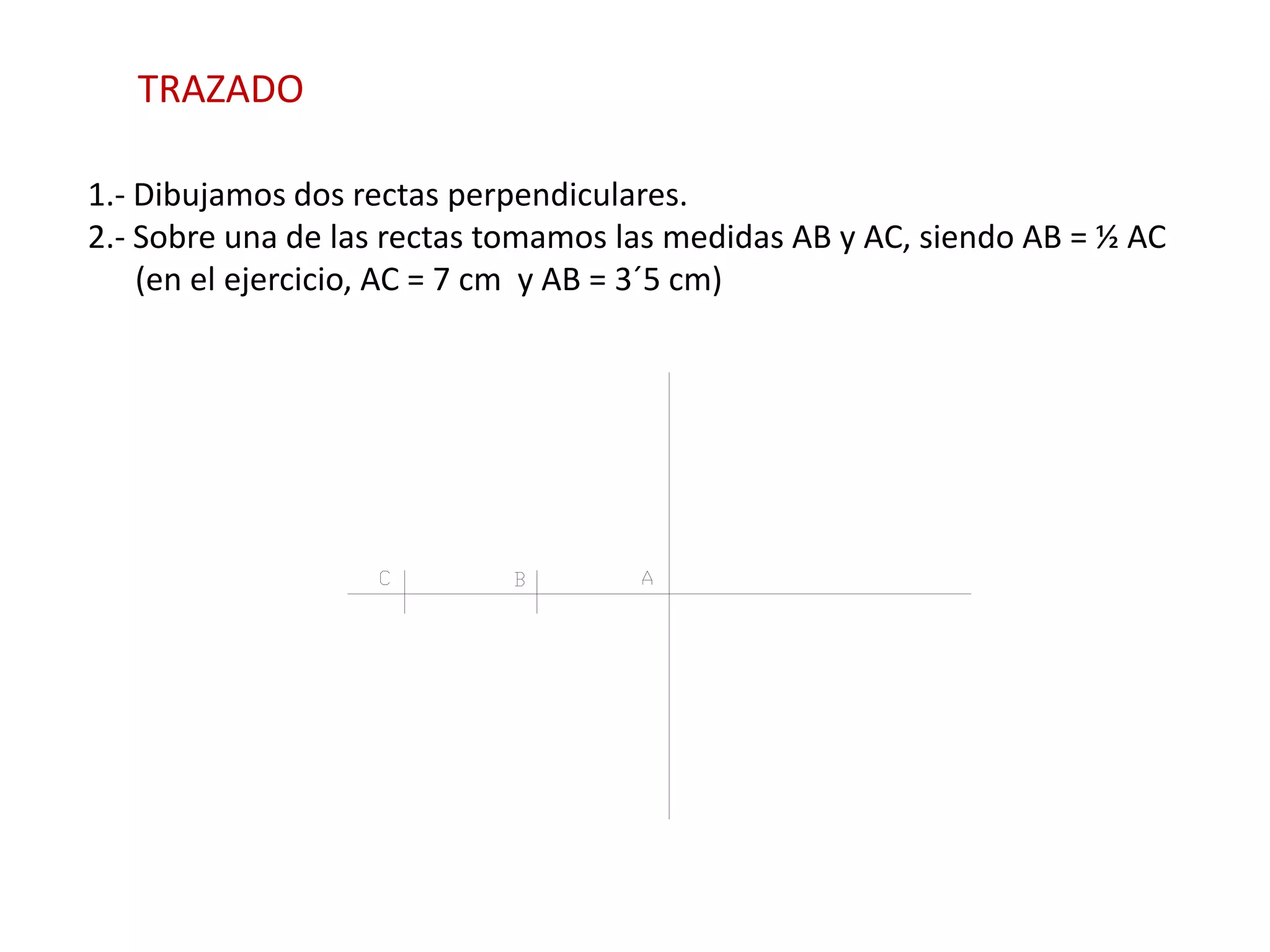

4. TRAZADO
1.- Dibujamos dos rectas perpendiculares.
2.- Sobre una de las rectas tomamos las medidas AB y AC, siendo AB = ½ AC
(en el ejercicio, AC = 7 cm y AB = 3´5 cm)

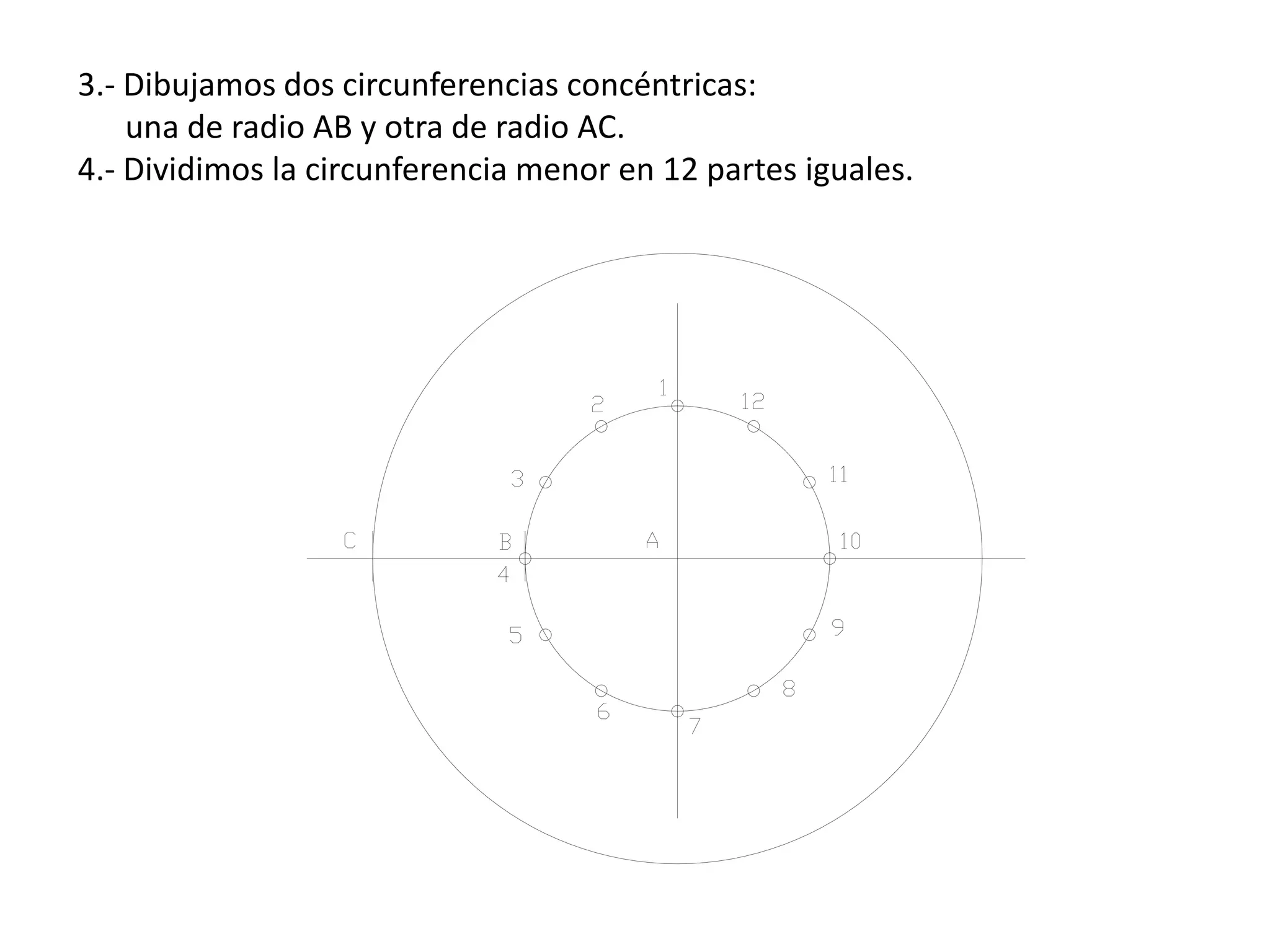

5. 3.- Dibujamos dos circunferencias concéntricas:
una de radio AB y otra de radio AC.
4.- Dividimos la circunferencia menor en 12 partes iguales.

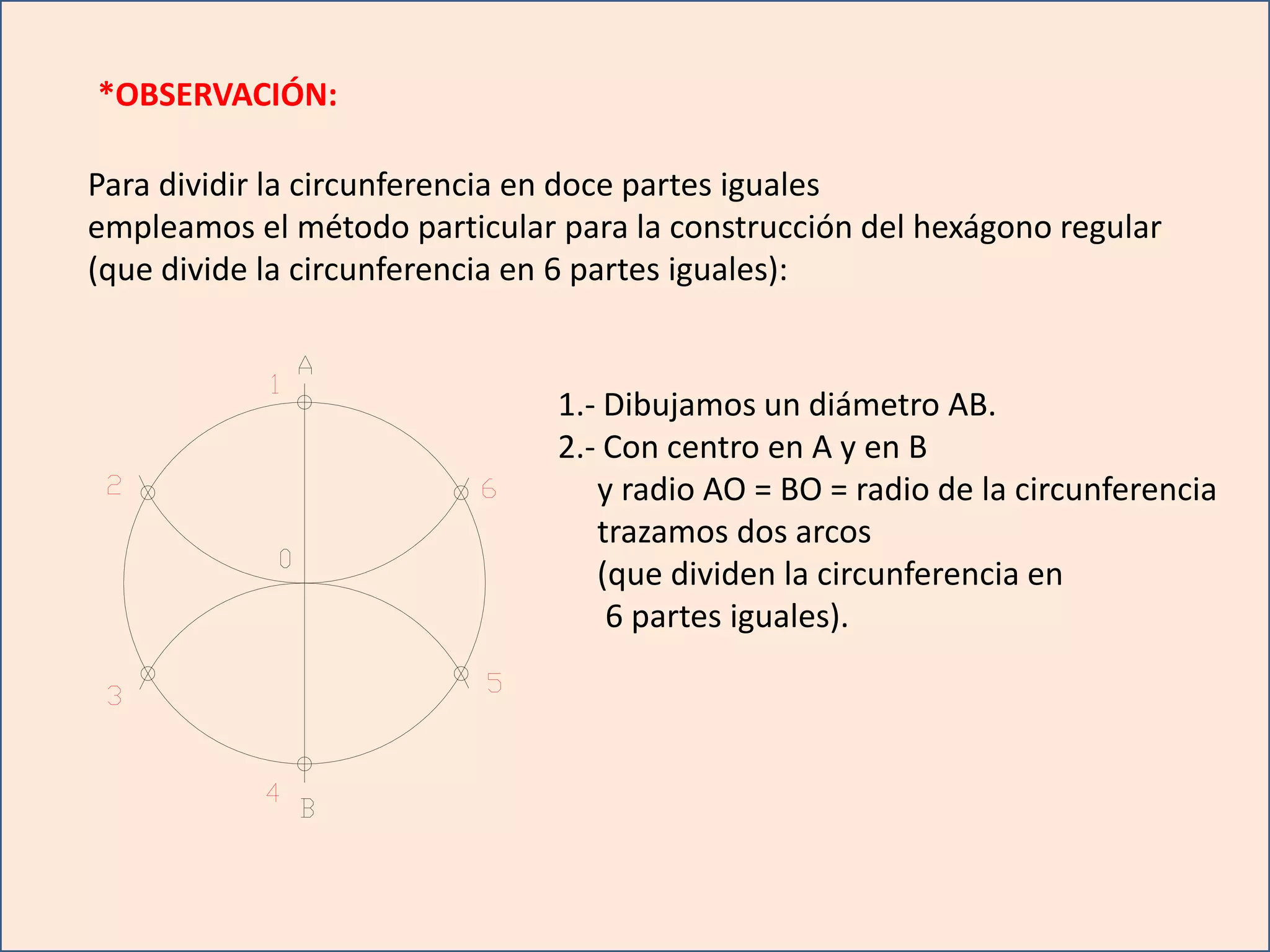

6. *OBSERVACIÓN:
Para dividir la circunferencia en doce partes iguales
empleamos el método particular para la construcción del hexágono regular
(que divide la circunferencia en 6 partes iguales):
1.- Dibujamos un diámetro AB.
2.- Con centro en A y en B
y radio AO = BO = radio de la circunferencia
trazamos dos arcos
(que dividen la circunferencia en
6 partes iguales).

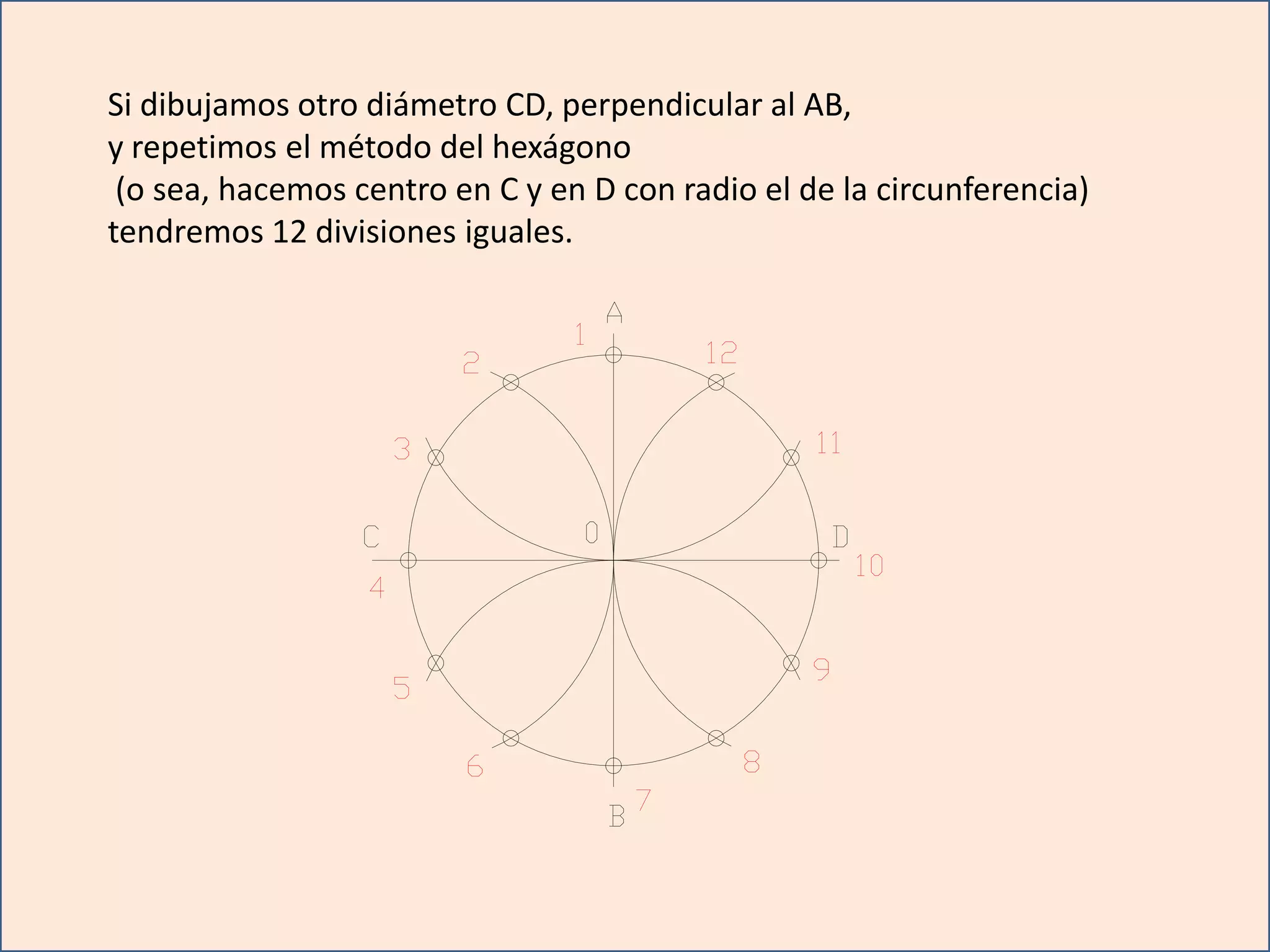

7. Si dibujamos otro diámetro CD, perpendicular al AB,
y repetimos el método del hexágono
(o sea, hacemos centro en C y en D con radio el de la circunferencia)
tendremos 12 divisiones iguales.

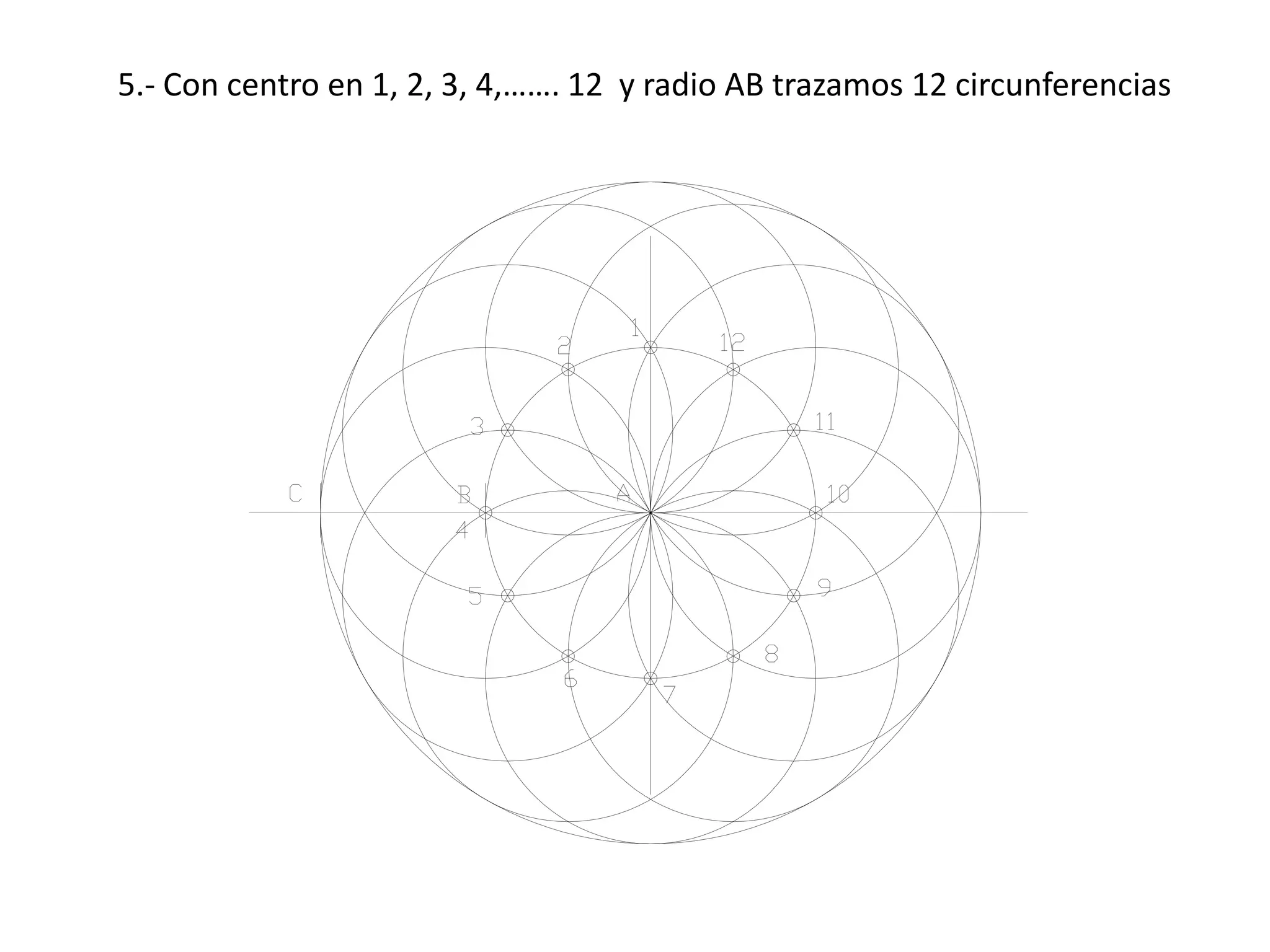

8. 5.- Con centro en 1, 2, 3, 4,……. 12 y radio AB trazamos 12 circunferencias

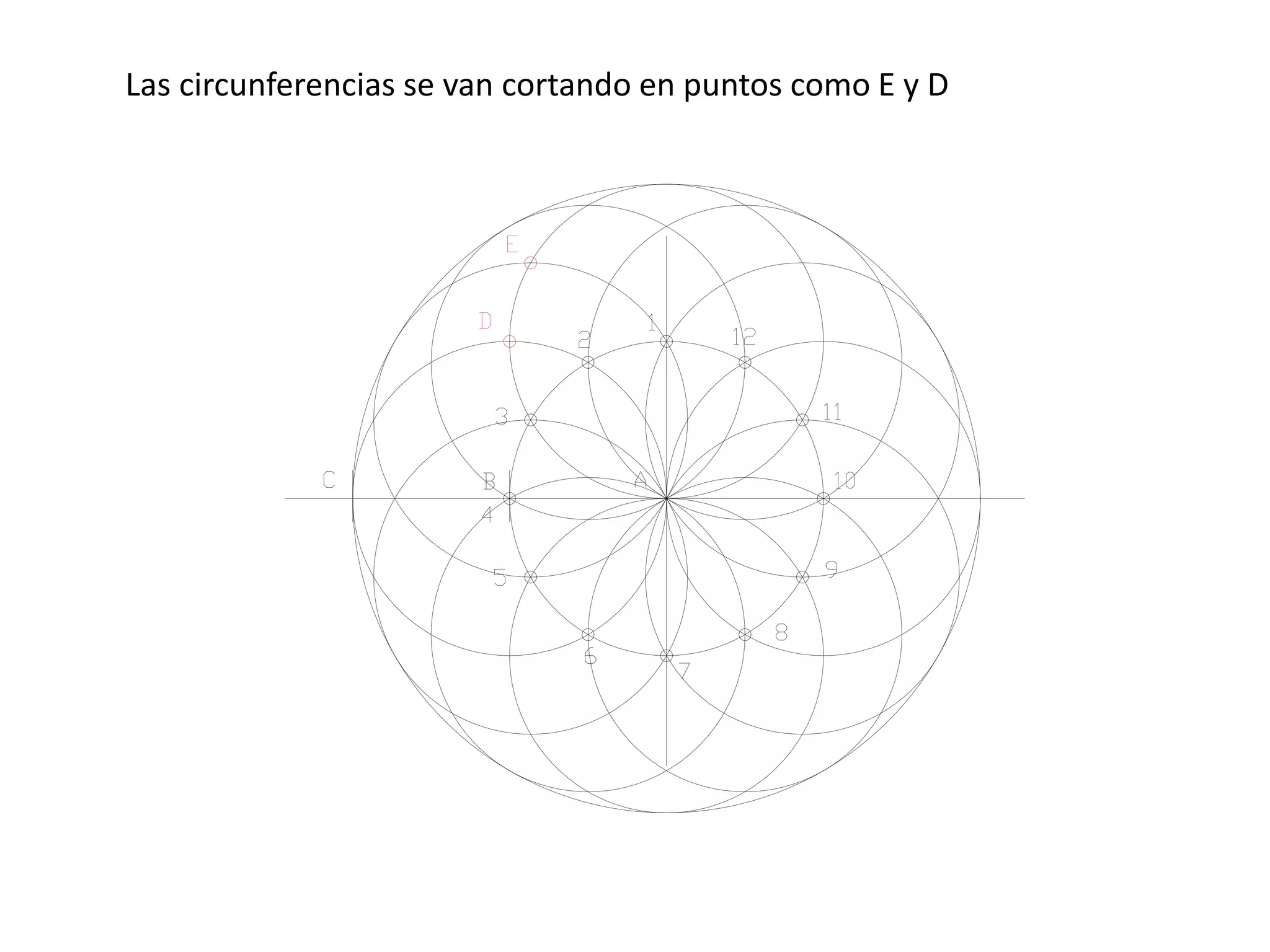

9. Las circunferencias se van cortando en puntos como E y D

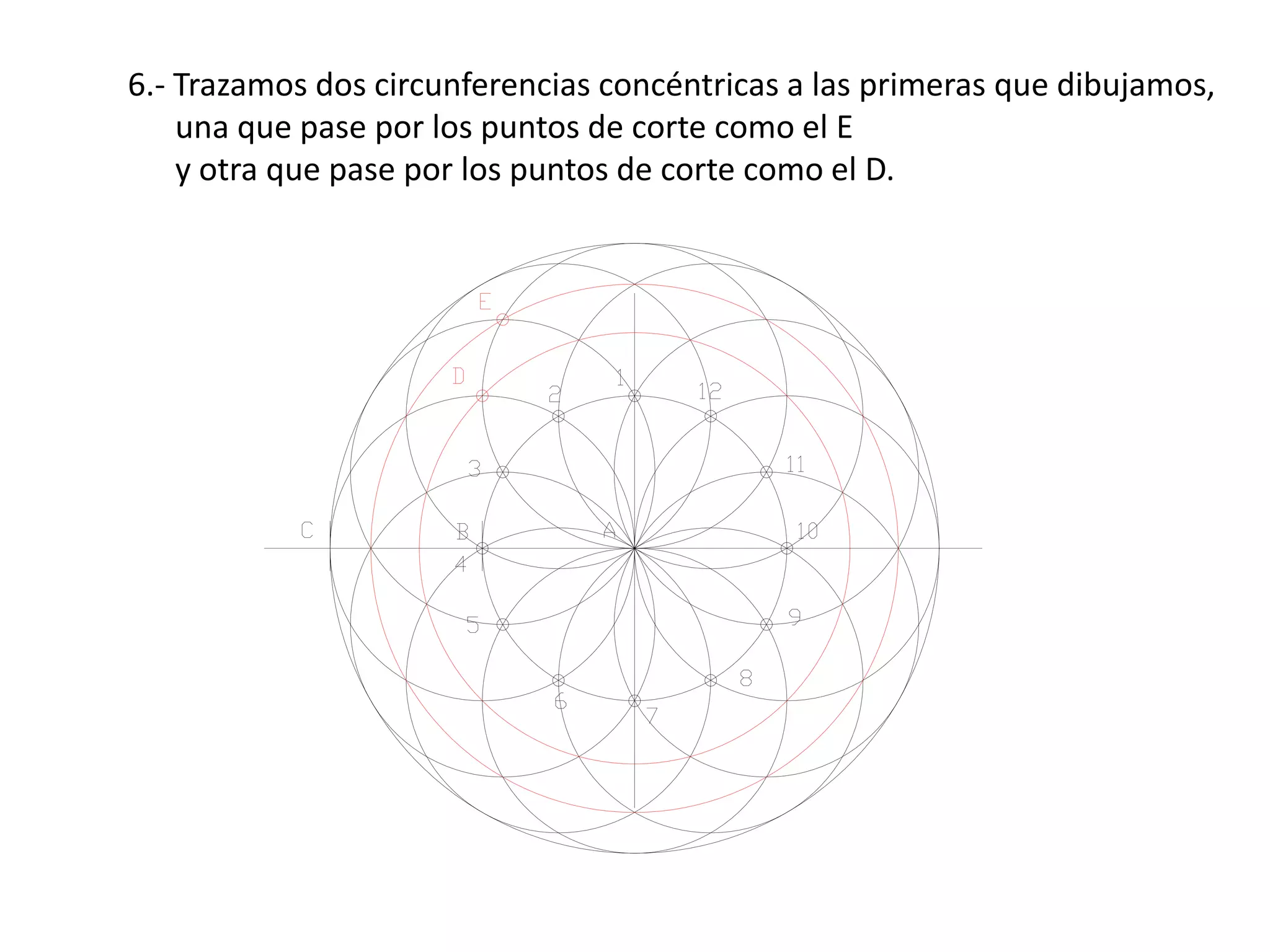

10. 6.- Trazamos dos circunferencias concéntricas a las primeras que dibujamos,
una que pase por los puntos de corte como el E
y otra que pase por los puntos de corte como el D.

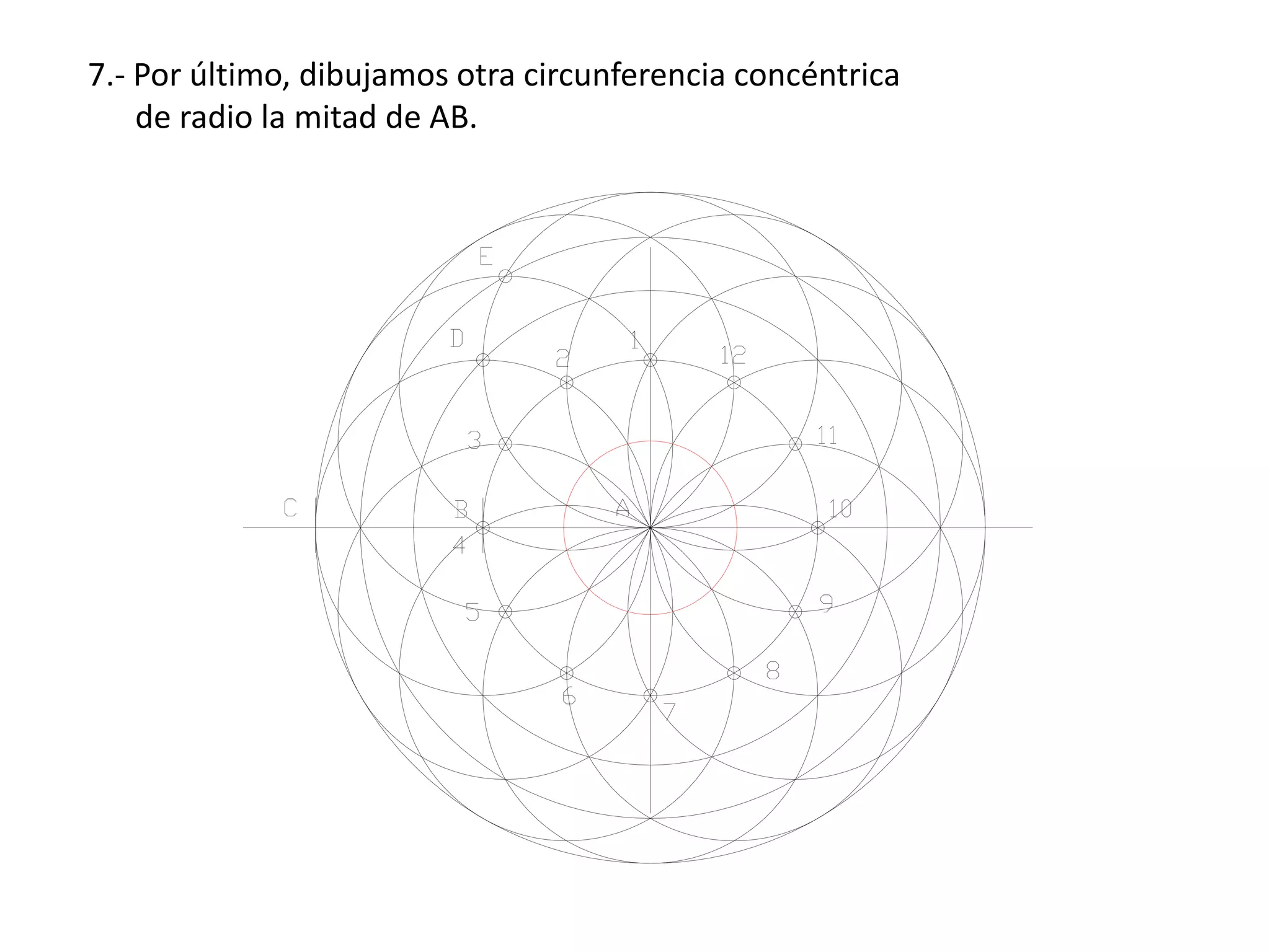

11. 7.- Por último, dibujamos otra circunferencia concéntrica
de radio la mitad de AB.

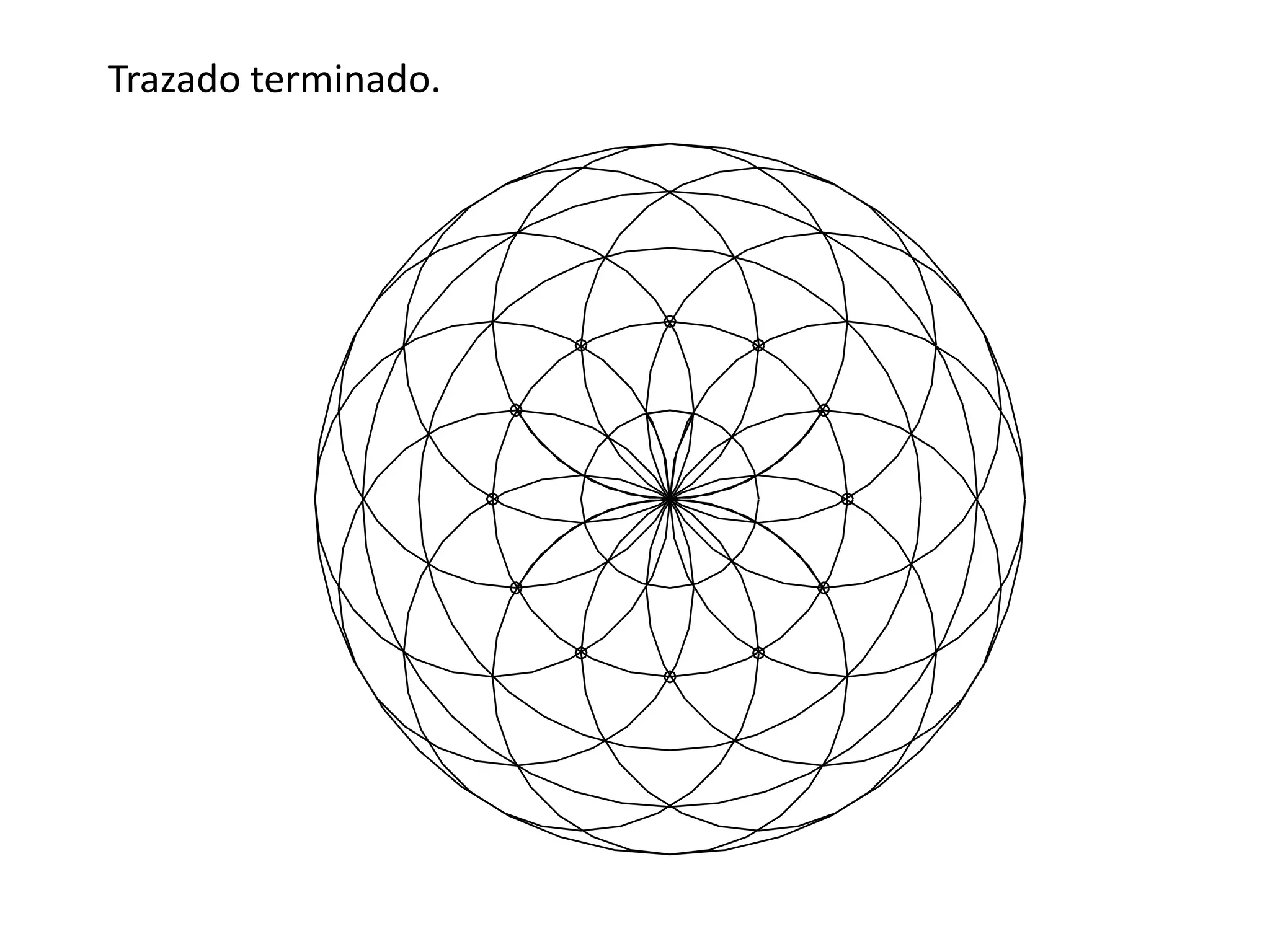

12. Trazado terminado.

13. Ejemplos de ejercicios coloreados.
